HIKOKI M 3612DA Handling Instructions Manual

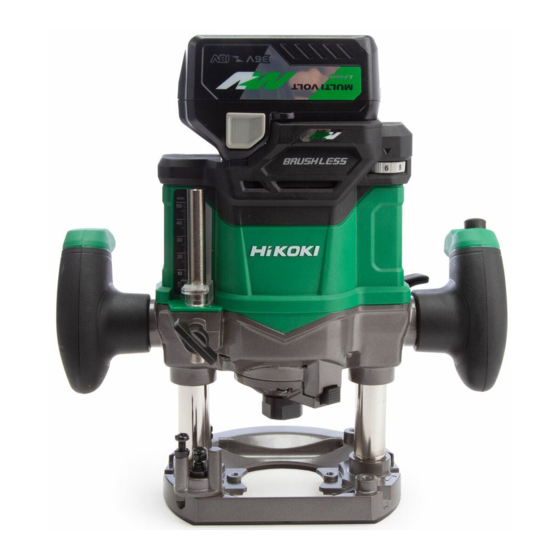

Cordless router
Hide thumbs Also See for M 3612DA:
Table of Contents

Advertisement

Quick Links

Download this manual
充电式木工雕刻机
Cordless router
M 3612DA
保留备用
Keep for future reference
使用说明书
Handling instructions

Advertisement

Chapters

Table of Contents
loading
Need help?

Need help?

Do you have a question about the M 3612DA and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Related Manuals for HIKOKI M 3612DA

Summary of Contents for HIKOKI M 3612DA

  • Page 1 充电式木工雕刻机 Cordless router M 3612DA 保留备用 Keep for future reference 使用说明书 Handling instructions...

  • Page 2: Table Of Contents

    中文 目次 电动工具通用安全警告.......2 电池的拆卸／安装法.........10 充电式木工雕刻机安全警告.....4 充电..............11 其他安全警告...........5 USB 设备的充电方法 .........13 锂离子电池使用注意事项......6 使用前...............14 锂离子电池运输..........7 安装和拆卸钻头...........14 USB 设备连接器使用注意事项 ....8 作业之前............15 符号...............8 操作..............19 零件名称.............8 操作注意事项..........23 规格...............9 维护和检查.............23 标准附件............10 故障排除............25 用途..............10 选择附件............28 电动工具通用安全警告 警告！ 阅读所有警告和所有说明。 不遵照以下警告和说明会导致电击、着火和／或严重伤害。 保存所有警告和说明书以备查阅。 在所有下列的警告中术语“电动工具”指市电驱动（有线）电动工具或电池驱 动（无线）电动工具。 1) 工作场地的安全 a) 保持工作场地清洁和明亮。 混乱和黑暗的场地会引发事故。 b) 不要在易爆环境，如有易燃液体、气体或粉尘的环境下操作电动工具。...
  • Page 3 中文 d) 不得滥用电线。绝不能用电线搬运、拉动电动工具或拔出其插头。 使电线远离热源、油、锐边或运动部件。 受损或缠绕的软线会增加电击危险。 e) 当在户外使用电动工具时，使用适合户外使用的外接软线。 适合户外使用的软线将减少电击危险。 f) 如果在潮湿环境下操作电动工具是不可避免的，应使用剩余电流动作保 护器（ＲＣＤ） 。 使用ＲＣＤ可减小电击危险。 3) 人身安全 a) 保持警觉，当操作电动工具时关注所从事的操作并保持清醒。 当你感到疲倦，或在有药物、酒精或治疗反应时，不要操作电动工具。 在操作电动工具时瞬间的疏忽会导致严重人身伤害。 b) 使用个人防护装置。始终佩戴护目镜。 安全装置，诸如适当条件下使用防尘面具、防滑安全鞋、安全帽、听力 防护等装置能减少人身伤害。 c) 防止意外起动。确保开关在连接电源和／或电池盒、拿起或搬运工具时 处于关断位置。 手指放在已接通电源的开关上或开关处于接通时插入插头可能会导致危 险。 d) 在电动工具接通之前，拿掉所有调节钥匙或扳手。 遗留在电动工具旋转零件上的扳手或钥匙会导致人身伤害。 e) 手不要伸展得太长。时刻注意立足点和身体平衡。 这样在意外情况下能很好地控制电动工具。 f) 着装适当。不要穿宽松衣服或佩戴饰品。让衣服、手套和头发远离运动 部件。 宽松衣服、佩饰或长发可能会卷入运动部件中。 g) 如果提供了与排屑、集尘设备连接用的装置，要确保它们连接完好且使 用得当。...

  • Page 4: 充电式木工雕刻机安全警告

    中文 d) 将闲置不用的电动工具贮存在儿童所及范围之外，并且不要让不熟悉电 动工具或对这些说明不了解的人操作电动工具。 电动工具在未经培训的用户手中是危险的。 e) 保养电动工具。检查运动件是否调整到位或卡住，检查零件破损情况和 影响电动工具运行的其他状况。如有损坏，电动工具应在使用前修理好。 许多事故由维护不良的电动工具引发。 f) 保持切削刀具锋利和清洁。 保养良好的有锋利切削刃的刀具不易卡住而且容易控制。 g) 按照使用说明书，考虑作业条件和进行的作业来使用电动工具、附件和 工具的刀头等。 将电动工具用于那些与其用途不符的操作可能会导致危险。 5) 电池式工具使用和注意事项 a) 只用制造商规定的充电器充电。 将适用于某种电池盒的充电器用到其他电池盒时会发生着火危险。 b) 只使用配有特制电池盒的电动工具。 使用其他电池盒会发生损坏和着火危险。 c) 当电池盒不用时， 将它远离其他金属物体， 例如回形针、 硬币、 钥匙、 钉子、 螺钉或其他小金属物体，以防一端与另一端连接。 电池端部短路会引起燃烧或火灾。 d) 在滥用条件下，液体会从电池中溅出 ； 避免接触。如果无意间碰到了， 用水冲洗。如果液体碰到了眼睛，还要寻求医疗帮助。 从电池中溅出的液体会发生腐蚀或燃烧。 6) 维修 a) 将你的电动工具送交专业维修人员，使用同样的备件进行修理。...

  • Page 5: 其他安全警告

    中文 4. 小心操作钻头。 5. 操作前，请仔细检查钻头是否破裂或损坏。立即更换破裂或损坏的钻头。 6. 避免割到铁钉。操作前，请检查并拆下工作材料上的所有铁钉。 7. 请用双手牢牢握住工具。 8. 须将手远离电动工具旋转部分。 9. 打开开关前，确保钻头未接触工作材料。 10. 让工具先运转一会，再将其用于实际工作材料上。振动或摆动可能表明钻头 安装不当，请注意。 11. 注意钻头的旋转方向和送入方向。 12. 作业时请勿离开电动工具。该电动工具仅支持手持作业。 13. 从工作材料上移除工具之前，务必先将其关闭并等待钻头完全停止。 14. 操作后切勿立即触摸钻头 ： 可能会因过烫而灼伤皮肤。 15. 更换钻头或进行任何调整后，请确保已牢固旋紧弹性夹头和其他任何调整装 置。 松动的调整装置可能会意外移动，从而导致失控，此时松动的旋转部件会被 大力抛出。 16. 保证作业全程佩戴安全护目镜。 17. 由于充电式电动工具是电池供电的，因此请注意工具可能会随时开始运转。 其他安全警告 1. 务请在0℃－40℃的温度下进行充电。温度低于0℃将会导致充电过度，极其 危险。电池不能在高于40℃的温度下充电。 最适合于充电的温度是20－25℃。 2.

  • Page 6: 锂离子电池使用注意事项

    中文 12. 请清除工具端子（电池安装部位）上的削屑和灰尘。 ○ 使用前，请确保电池上没有堆积削屑和灰尘。 ○ 在使用过程中，请尽量避免工具上的削屑或灰尘掉落到电池上。 ○ 暂停不使用工具时或使用后，应将工具存放在不会掉落削屑或灰尘的地方。 否则可能短路，造成冒烟或起火。 13. 请在-5－40℃环境下使用本工具及电池。 锂离子电池使用注意事项 为延长使用期限，锂离子电池备配停止输出的保护功能。 若是在使用本产品时发生下列 1 和 3 的情况，即使按下开关，马达也可能停止。 这并非故障，而是启动保护功能的结果。 1. 在残留的电池电力即将耗尽时，马达会停止。 在这种情况下，请立即予以充电。 2. 若工具超过负荷，马达亦可能停止。在这种情况下，请松开工具的开关，试 着消除超过负荷的原因。之后您就可以再度使用。 3. 若电池在过载工作情况下过热，电池电力可能会中止。 在这种情况下，请停止使用电池，让电池冷却。之后您就可以再度使用。 此外，请留心下列的警告及注意事项。 警告！ 为防止发生电池漏电、发热、冒烟、爆炸及提前点燃，请确保留意下列事项。 1. 确保电池上没有堆积削屑及灰尘。 ○ 在工作时确定削屑及灰尘没有掉落在电池上。 ○ 确定所有工作时掉落在电动工具上的削屑和灰尘没有堆积在电池上。 ○ 请勿将未使用的电池存放在曝露于削屑和灰尘的位置。 ○...

  • Page 7: 锂离子电池运输

    中文 12. 请勿浸泡电池或让任何液体流入电池内部。导电液体进入（如水） ，可能造 成电池损坏，甚至可导致火灾或爆炸。将电池存放在阴凉、干燥的地方，远 离易燃物品。必须避免将电池置于腐蚀性气体环境中。 注意！ 1. 若电池渗漏出的液体进入您的眼睛，请勿搓揉眼睛，并以自来水等干净清水 充分冲洗，立刻送医。 若不加以处理，液体可能会导致眼睛不适。 2. 若液体渗漏至您的皮肤或衣物，请立即以自来水等清水冲洗。 上述情况可能会使皮肤受到刺激。 3. 若初次使用电池时发现生锈、 异味、 过热、 褪色、 变形及／或其它异常情况时， 请勿使用并将该电池退还给供货商或厂商。 电池盖 警告！ 通风孔 如果有导电异物进入锂电池，可能发生短路，并有发生 火灾危险的可能。请在贮存电池时，遵守如下事项。 ○ 请不要在电池盒内放置导电物体，如钉子、钢丝、铜 端子 丝或其他电线。 ○ 或者将电池装在电动工具中，或者在牢固按入电池盖 插销 电池 并挡住通风孔后再存放，以防止短路（图 1） 。 图 1 锂离子电池运输 当运输一个锂离子电池，请注意以下预防措施。...

  • Page 8: Usb 设备连接器使用注意事项

    中文 USB 设备连接器使用注意事项 发生意外情况时，本产品连接的 USB 中保存的数据可能发生损坏或丢失。使用 本产品前，请务必备份 USB 设备中的数据。 请注意，如 USB 设备中存储的数据发生损坏、丢失或连接的设备发生损坏，本 公司概不负责。 符号 警告！ 如下所示的符号用于本机。使用前请务必理解其含意。 为降低伤害风险，用户必须阅 空载转速 读使用说明书 /min 每分钟的振动次数 直流电 额定电压 警告 零件名称 1. 充电式木工雕刻机（M3612DA） 电机 电池 ON/OFF 端盖 标牌 锁定按钮 刻度盘 止动杆 把手 锁销 深度指针 翼形螺栓 开关扳机 固定杆...
  • Page 9 中文 2. 电池 ( 选购件 ) 3. 电池充电器 ( 选购件 ) 电池盖 通风口 充电指示灯 电线 通气孔 端子 导轨 机身 电池 插销 铭牌 <BSL36A18> <UC18YSL3> 图 4 图 5 规格 电动工具 型式 M3612DA 电压 弹性夹头容量 12.7mm、6.35mm 主体冲程 50mm 空载速度 11000－25000/min BSL36A18 ： 锂离子 36V / 18V 电池...

  • Page 10: 标准附件

    中文 标准附件 除了主机 (1 台 ) 外，产品包中还包括表中所列的附件。 表 1 M3612DA (NN) 1/4 弹性夹头组件 直导架套件 碎屑收集套件 23mm 扳手 模板导架 用途 ○ 木工工作的重点是开槽和斜切。 例如开槽、斜切、切割、仿形切削、雕刻、仿形切割、组合等。 电池的拆卸／安装法 1. 电池的拆卸法 拉出 插入 电池 请先紧抓住把手，然后再推压电池插销 插销 （２个）以拆下电池（图 6） 。 端盖 注意！ 切勿使电池短路。 按 2. 电池的安装法 插入电池时请注意极性 （图 6） 图...
  • Page 11 中文 充电 电池 使用电动工具之前，按下述方法将电池进行充电。 1. 将充电器的电源线连接到插座。 将 充 电 器 插 头 连 接 到 插 座 时， 指 示 灯 闪 烁 红 色 充电指示灯 （间隔为 1 秒） 。 2. 将电池插入充电器。 如 图 7 所示，将电池紧紧地插入充电器。 3. 充电 导轨 将电池插入充电器后，充电指示灯将呈蓝色闪烁。 图...
  • Page 12 中文 (2) 可充电电池温度和充电时间相关资料 温度和充电时间如表 3 所示。 表 3 充电器 UC18YSL3 电池类型 锂离子电池 电池可充电 0℃－50℃ 温度 14.4 充电电压 多电压 BSL14xx 系列 BSL18xx 系列 系列 （4 节） （8 节） （5 节） （10 节） （10 节） 电池 充电时 BSL1815S : 15 BSL1415S : 15 间（环...

  • Page 13: Usb 设备的充电方法

    中文 (2) 避免在高温环境中充电。 使用后可充电电池的温度将迅速升高。若使用后立即对这种电池进行充电， 其内部化学物质会劣化，电池使用寿命将缩短。请稍等片刻，待电池冷却后 再进行充电。 注意！ ○ 如果电池长时间放置在阳光直射的地方或者刚刚使用完毕时，电池会变 热。如果此时对电池充电，充电器的充电指示灯会点亮 0.3 秒钟，然后熄灭 0.3 秒钟（熄灭 0.3 秒钟） 。此时请等待电池冷却后再开始充电。 ○ 充电指示灯闪动 ( 闪动间隔为 0.2 秒钟 ) 时，请检查充电器的电池连接器内 是否有异物并加以清除。如没有异物，则可能是电池或充电器发生了故障。 请将其送往当地授权服务中心。 USB 设备的充电方法 警告！ ○ 使用之前请检查 USB 连接线缆是否有破损或损坏。 使用有破损或损坏的 USB 线缆可能会导致冒烟或着火。 ○ 不使用产品时，请用橡胶盖封好 USB 端口。 USB 端口中落入灰尘等可能会导致冒烟或着火。...

  • Page 14: 使用前

    中文 (3) 充电完成时 ○ 检查 USB 设备以检验充电状态。 橡胶盖 ○ 从插座中拔下电源线。( 图 10) ○ 用橡胶盖盖住 USB 端口。 USB 端口 USB 线 图 10 使用前 警告！ 为避免发生严重事故，请确保开关处于关断位置，并取出电池。 1. 检查工作区域环境。 检查工作区域，确保没有杂物且不杂乱。 请勿使无关人员靠近。 确保照明和通风充足。 2. 用虎钳固定材料，确保双手可以自由握持和 操作电动工具。 （图 11） 3. 电源开关 确保开关处于关闭位置。 图 11 安装和拆卸钻头...

  • Page 15: 作业之前

    中文 锁销 使用直径为 6.35mm 的直柄钻头时，将配备的弹 性夹头更换为作为标准附件提供的用于 6.35mm 电枢轴 直柄钻头的弹性夹头。( 图 13) 拧松 旋紧 注 : ○ 确保在钻头插入时，拧紧弹性夹头。如钻头 未设置到位就拧紧弹性夹头，弹性夹头可能 弹性夹头 会变形。 图 13 ○ 确保在拧紧弹性夹头后，固定锁销没有插入 电枢轴中。否则会导致弹性夹头、锁销和电枢轴损坏。 ○ 只使用最大速度超过木工雕刻机最大速度的钻头（钻头上标出了该速度） 。 2. 拆卸钻头 (1) 松开固定杆，将工具提升至最大冲程位置，并将固定杆返回至拧紧位置。 (2) 按压锁销，用随附的 23mm 扳手拧松弹性夹头，然后拔出钻头。 作业之前 警告！ 为避免发生严重事故，请确保开关处于关断位置，并取出电池。 1. 调整切割深度 刻度片...
  • Page 16 中文 (4) 拧紧翼形螺栓，将深度指针对准刻度 0。 （图 16 (a)） (5) 松开翼形螺栓，向上提升到深度指针对准 代表想要切割深度的刻度值。 “0” 拧紧翼形螺栓。 （图 16 (b)） 图 16 螺帽 (6) 松开固定杆，向下按机身，直至止动块 达到想要的切割深度。 如图 17 (a) 所示，松开螺纹柱上的两个螺 帽并向下移动，以便在固定杆松开时，下 移到钻头的末尾位置。这非常有利于移动 螺纹柱 木工雕刻机，以便将钻头对准切割位置。 如图 17 (b) 所示，拧紧上下螺帽以保证切 割深度。 注 : 图 17 ○ 将电动工具升至上限位置，确保钻头不接触材料。 ○...
  • Page 17 中文 模板导架 ＜模板导架＞ 在采用模板生产大量形状相同的产品时， 凸出 使用模板导架。 如图 19 所示，用 2 颗附件螺丝将模板导 架固定到木工雕刻机基座。此时，确保 模板导架的凸出侧面朝向木工雕刻机基 螺丝 座的底部。 图 19 钻头 模板是采用合板或簿木板制成的仿形铸模。制作 模板导架 模板 模板时，要特别注意下面和图 20 中所述的问题。 沿着模板内平面使用木工雕刻机时，成品的尺寸将 小于模板尺寸相当于尺寸 A 的数量 - 模板导架半 径和钻头半径之间的差值。 图 20 沿着模板外平面使用木工雕刻机时，情 况正好相反。将模板固定到加工件上。 如图 21 所示，模板导架沿着模板移动， 以此方式送入木工雕刻机。 图 21 ＜直导架＞...
  • Page 18 中文 (4) 如图 23 所示，将基座底部牢牢连接到材 料的处理表面。送入木工雕刻机，同时使 导面保持在材料表面上。 注 : 使用直导架时，请务必将其安装在送入方 向的右侧。这样有利于和工作材料的侧面 保持齐平。 图 23 ＜碎屑收集套件＞ 连接碎屑收集套件的吸尘器进行除尘。 (1) 安装碎屑收集器。 碎屑收集器 用螺丝刀将两颗螺丝固定到基座上。( 图 24) 旋钮螺帽 将两颗螺丝对准碎屑收集器上的孔并安装碎 屑收集器。 拧紧两颗旋钮螺帽。 将吸尘器连接到碎屑收集器。 （图 25） (2) 拆除碎屑收集器。 用螺丝刀拧松螺丝。 螺丝 图 24 软管 （吸尘器） 碎屑收集器 图 25...
  • Page 19 中文 操作 警告！ ● 为避免发生严重事故，请确保开关处于 OFF 位置，并取出电池。 ● 操作该工具时，请戴上护目镜。 ● 操作工具时，请确保手部、面部和其他身体部位远离钻头和任何其他旋转部 位。 注意！ ● 为延长使用期限，锂离子电池配备了停止输出的保护功能。因此，若工具超 过负荷， 电机也会停止。然而， 这并非故障问题， 而是保护功能起作用的结果。 在这种情况下，请松开工具的开关，试着消除超过负荷的原因。 ● 完成作业后，取出电池。 1. 开关操作 本 产 品 配 有 ON/OFF 锁 定 按 钮， 可 防 止 任 何 意外开关扳机操作。如要激活该工具， 请...
  • Page 20 中文 ON/OFF 2. LED 灯的使用方法（图 28） 锁定按钮 当开关为“ON”时，LED 灯将照亮 工具的前端区域。 开关扳机 松开开关约 10 秒后，LED 灯将自动 熄灭。 注意！ 请勿直视 LED 灯光。持续或直接暴 LED 灯 露在 LED 灯光下可能会导致视力受 损。 3. 调节转速 图 28 M3612DA 装有允许转速变化的电子 控制系统。如图 29 所示，拨盘位置“1” 表示最小速度， 位置“6”表示最大速度。 刻度盘 4. 切割操作 注意！...
  • Page 21 中文 (1) 如图 30 所示，从工作材料上取下钻头，并拉 动开关扳机。 在钻头达到充分的旋转速度之前， 请勿开始切割。 (2) 钻头顺时针旋转（基座上标示的箭头方向） 。 要取得最大的切割效率，请遵照图 31 所示的 方向送入木工雕刻机。 隔片 图 30 工作材料 内周切削 外周切削 （顺时针） （逆时针） 钻头的旋转 木工雕刻机供给 图 31 5. 灯警示信号 ( 图 32) 本产品具有旨在保护工具本身和电池的功 能。 如第 22 页的表 4 所示，拉动开关后，如 果在操作过程中激活任意保护功能，LED 灯将闪烁。当任何安全功能被触发时，手...
  • Page 22 中文 表 4 保护功能 LED 灯显示 正确步骤 开启 0.1 秒 / 关闭 0.1 秒 过载保护 去除过载原因 开启 0.5 秒 / 关闭 0.5 秒 让该工具和电池得到充分 温度保护 冷却。 6. 剩余电池电量指示灯 剩余电池 剩余电池电量 可以按下剩余电池电量指示灯开关点亮指示 电量指示灯 指示灯开关 灯，查看电池的剩余电量。 （图 33，表 5） 按住剩余电池电量指示灯开关约 3 秒后，指 示灯将熄灭。...

  • Page 23: 操作注意事项

    中文 注 : ○ 电池上显示的剩余电池电量可能会和自带电池电量显示功能的产品之间有所 不同。 ○ 请勿强烈撞击或破坏显示面板。否则可能会导致故障。 操作注意事项 连续工作后，机器需要静止一段时间 (1) 电动工具内装有温度保护电路以保护电动机。 长时间连续作业可能会导致机器温度升高、触发温度保护电路并自动停止作 业。 在此情况下，请在电动工具冷却后再继续使用。 (2) 请在长时间连续作业后或更换电池后，使机器静止 15 分钟。如果在更换电 池后立刻开始作业，马达和开关等的温度将会升高，结果导致烧毁。 维护和检查 警告！ 检查或维护前，请务必关闭开关并取出电池。 1. 检查钻头 长期使用较钝或损坏的钻头将降低切割效率，且可能导致电动机过载。查出 钻头有磨损时，请立即更换新钻头。 注意！ 若使用较钝的钻头作业，则切割时产生的反作用力会增加。请避免使用未经 维修的较钝钻头。 2. 检查螺丝 定期检查所有螺丝，确保螺丝已充分拧紧。如果螺丝松动，请立即重新拧紧。 警告！ 使用螺丝松动的木工雕刻机十分危险。 3. 电动机的维护 电动机绕线是电动工具的“心脏部”应仔细检查有无损伤，是否被油液或水 沾湿。 4. 查看灰尘 用软布或用肥皂水浸泡的布可以擦去灰尘。...
  • Page 24 7. 收藏 存放在 40 度以下儿童够不到的地方。 注 : 存放锂离子电池 存放锂离子电池前，确保其已充满电。 电池在低电量的状态下长时间存放 (3 个月或更长 )，可能会导致电池性能劣 化，使用时间明显减少或无法进行充电。 但是，即使是使用时间明显减少的电池，通过反复充电和使用 2 ～ 5 次，有 时也可恢复使用时间。 若反复充电和使用后电池的使用时间仍非常短，请认作为电池已达到了使用 寿命并更换新的电池。 8. 服务与维修 所有优质电动工具都将因正常使用磨损进行维修或更换部件。为确保维修 或更换的部件仅为 HiKOKI 授权的更换部件，所有维修及修理工作仅限由 HiKOKI 授权的维修中心进行。 注意！ 在操作和维修电动工具时，必须遵守贵国制定的安全的有关规则和标准。 关于 HiKOKI 牌无线电动工具的重要通知 ： 请确保始终使用我们指定的正版电池。如果使用我们指定以外的电池，或对电 池进行拆卸和改动（例如拆卸和更换电池组件或其他内部部件） ，那么我们无 法保证我们无线电动工具的安全性和使用性能。...

  • Page 25: 故障排除

    中文 故障排除 警告！ ● 为避免意外启动造成人身伤害，在进行任何调整之前，请关闭开关并从电源 上拔下插头或从主体中取出电池。 ● 所有电气或机械维修仅可由有资格的维修技术人员进行。联系 HiKOKI 授权 服务中心。 1. 电动工具 现象 可能的原因 解决办法 工具不运转 电池电量耗尽 给电池充电。 电池没装好。 将电池推入，直至听到咔嗒 声为止。 工具突然停下来 工具负载过重 解决导致负载过重的问题。 在操作过程中，减轻所施加 的压力。 电池或工具过热 使工具和电池彻底冷却。 锯割效果不佳 钻头磨损或缺齿。 更换新钻头。 弹性夹头松动。 拧紧弹性夹头。 无法拉动开关 按下 ON/OFF 锁定按钮 松开 ON/OFF 锁定按钮...
  • Page 26 即使电池完全充 电池的使用寿命已耗尽。 请更换新电池。 电，电池的使用寿 命也会逐渐缩短。 电池的充电时间较 电池、充电器或周围环境的 请在室内或温暖的环境中充 长。 温度过低。 电。 充电器的排气孔堵塞，导致 请勿堵塞排气孔。 其内部部件过热。 冷却扇未运转。 请联系 HiKOKI 授权服务中 心进行维修。 USB 电源灯熄灭， 电池剩余电量低。 用电量充足电池替换它。 USB 设备停止充 将充电器的电源插头插入电 电。 插座中。 即使 USB 设备充电 USB 电源灯点亮呈绿色，提 这种情况不属于故障。 完毕，USB 电源灯 示可进行 USB 充电。 也不熄灭。...
  • Page 27 中文 现象 可能的原因 解决办法 电池和 USB 设备同 电池已完全充电。 这种情况不属于故障。 时充电时，USB 设 检查电池是否已充电完成 备将在中途暂停充 时，充电器将暂停 USB 充电 电。 约 5 秒钟。 电池和 USB 设备 电池剩余电量已不足。 这种情况不属于故障。 同时充电时，USB 电池电量达到一定程度时， 设备将无法开始充 USB 将自动开始充电。 电。...

  • Page 28: 选择附件

    中文 选择附件 根据特定作业选择适合的附件。 有关详细信息请联系 HiKOKI 授权服务中心。 表 6 7.5mm 9.5mm 303347 12×6: 956798 8.0mm 10.0mm 303348 1/2"×10: 956931Z 9.0mm 11.1mm 303349 10.1mm 12.0mm 303350 10.7mm 12.7mm 303351 12.0mm 14.0mm 303352 12×3/8": 956930Z 14.0mm 16.0mm 4.5mm 303353 16.5mm 18.0mm 956790 18.5mm 20.0mm 956932 22.5mm 24.0mm...
  • Page 29 中文 18V (Li-ion) BSL36A18 UC18YSL3 电池 (14.4V－18V) 充电器 产品编号 : 329897 产品编号 : 337528 产品编号 : 376835 电池盖 塑料盒（可堆叠） 内托盘...

  • Page 30: General Power Tool Safety Warnings

    English CONTENTS GENERAL POWER TOOL SAFETY WARNINGS ........30 CORDLESS ROUTER SAFETY WARNINGS ..........33 ADDITIONAL SAFETY WARNINGS ............. 34 CAUTION ON LITHIUM-ION BATTERY ............35 REGARDING LITHIUM-ION BATTERY TRANSPORTATION ...... 36 USB DEVICE CONNECTION PRECAUTIONS ..........37 SYMBOLS ....................37 NAME OF PARTS..................
  • Page 31 English Electrical safety a) Power tool plugs must match the outlet. Never modify the plug in any way. Do not use any adapter plugs with earthed (grounded) power tools. Unmodifi ed plugs and matching outlets will reduce risk of electric shock. b) Avoid body contact with earthed or grounded surfaces, such as pipes, radiators, ranges and refrigerators.
  • Page 32 English g) If devices are provided for the connection of dust extraction and collection facilities, ensure these are connected and properly used. Use of dust collection can reduce dust-related hazards. Power tool use and care a) Do not force the power tool. Use the correct power tool for your application. The correct power tool will do the job better and safer at the rate for which it was designed.

  • Page 33: Cordless Router Safety Warnings

    English d) Under abusive conditions, liquid may be ejected from the battery; avoid contact. If contact accidentally occurs, fl ush with water. If liquid contacts eyes, additionally seek medical help. Liquid ejected from the battery may cause irritation or burns. Service a) Have your power tool serviced by a qualifi...

  • Page 34: Additional Safety Warnings

    English 16. Always wear eye protection. 17. Because the cordless power tool operates by battery power, be aware of the fact that it can begin to operate at any time. ADDITIONAL SAFETY WARNINGS Always charge the battery at a temperature of 0–40°C. A temperature of less than 0°C will result in over charging which is dangerous.

  • Page 35: Caution On Lithium-Ion Battery

    English CAUTION ON LITHIUM-ION BATTERY To extend the lifetime, the lithium-ion battery equips with the protection function to stop the output. In the cases of 1 to 3 described below, when using this product, even if you are pulling the switch, the motor may stop. This is not the trouble but the result of protection function.

  • Page 36: Regarding Lithium-Ion Battery Transportation

    English CAUTION If liquid leaking from the battery gets into your eyes, do not rub your eyes and wash them well with fresh clean water such as tap water and contact a doctor immediately. If left untreated, the liquid may cause eye-problems. If liquid leaks onto your skin or clothes, wash well with clean water such as tap water immediately.

  • Page 37: Usb Device Connection Precautions

    English USB DEVICE CONNECTION PRECAUTIONS When an unexpected problem occurs, the data in a USB device connected to this product may be corrupted or lost. Always make sure to back up any data contained in the USB device prior to use with this product.

  • Page 38: Specifications

    English Battery (Optional accessories) Battery Charger(Optional accessories) Battery cover Charge indicator lamp Ventilation holes Cord Ventilation holes Body Guide rail Terminals Battery Latch Nameplate <BSL36A18> <UC18YSL3> Fig. 4 Fig. 5 SPECIFICATIONS POWER TOOL Model M3612DA Voltage 36 V Collet chuck capacity 12.7 mm, 6.35 mm Main body stroke 50 mm...

  • Page 39: Standard Accessories

    English STANDARD ACCESSORIES In addition to the main unit (1 unit), the package contains the accessories listed in the below. Table 1 M3612DA (NN) 1/4 Collet chuck ass’y Straight guide set Dust collector set 23 mm Wrench Template guide APPLICATIONS ○...

  • Page 40: Battery Removal/Installation

    English BATTERY REMOVAL/INSTALLATION Battery removal Battery Pull out Insert Hold the handle tightly and push the battery Latch latches (2 pcs.) to remove the battery Head cover (Fig. 6). CAUTION Push Never short-circuit the battery. Battery installation Fig. 6 Insert the battery while observing its polarities (Fig.
  • Page 41 English Table 2 Indications of the charge indicator lamp Lights for 0.5 seconds. Does Before Blinks not light for 0.5 seconds. Plugged into power charging (RED) (off for 0.5 seconds) source Lights for 0.5 seconds. Does Blinks not light for 1 second. Battery capacity at less (BLUE) (off...
  • Page 42 English Regarding the temperatures and charging time of the rechargeable battery The temperatures and charging time will become as shown in Table 3. Table 3 Charger UC18YSL3 Type of battery Li-ion Temperatures at which the 0°C–50°C battery can be recharged Charging 14.4 voltage...

  • Page 43: How To Recharge Usb Device

    English How to make the batteries perform longer. Recharge the batteries before they become completely exhausted. When you feel that the power of the tool becomes weaker, stop using the tool and recharge its battery. If you continue to use the tool and exhaust the electric current, the battery may be damaged and its life will become shorter.

  • Page 44: Before Use

    English Connect the USB cable. (Fig. 9) Pull back the rubber cover and fi rmly plug in a commercially available USB Rubber cover cable (appropriate to the device being charged) into the USB port. USB port When charging is completed USB cable ○...

  • Page 45: Prior To Operation

    English Installing bits Collet chuck Loosen the lock lever (Fig. 3 on page 37), 23 mm Wrench raise the tool to the maximum stroke Loosen position and return the lock lever to the Lock pin tightening position. Clean and insert shank of bit into the collet chuck until shank bottoms, then back it out Tighten approximately 2 mm.
  • Page 46 English Loosen the lock lever and press the tool body until the bit just touches the fl at surface. Tighten the lock lever at this point. Tighten the wing bolt and also secure the stopper pole. (Fig. 15) Lock lever Wing bolt Stopper pole Fig.
  • Page 47 English <Using the Stopper block (Fig. 18)> Screw driver The 2 cut-depth setting screws attached to the stopper block can be adjusted to simultaneously set 3 diff erent cutting depth. Use a wrench to tighten Cut depth the nuts so that the cut-depth setting screws do not setting screw come loose at this time.
  • Page 48 English <Straight guide> Wing bolt (A) Use straight guide for chamfering and groove cutting along the materials side. (Fig. 22) Wing bolt (A) Insert a guide bar into each hole in Bar holder the bar holder, then lightly tighten the 2 wing bolts (A) on top of the bar Feed screw Guide plane holder.

  • Page 49: Operation

    English OPERATION WARNING ● To avoid serious accident, ensure the switch is in the OFF position, and pull out the battery. ● Wear eye protection when operating this tool. ● Keep your hands, face and other body parts away from the bits and any other rotating parts, while operating the tool.
  • Page 50 English How to use the LED light (Fig. 28) ON/OFF The LED light will light the area at the tip of Lock button the tool when the switch is “ON”. Switch The LED light will automatically power off trigger 10 seconds after the switch is released. CAUTION Do not look directly into the light from LED light...
  • Page 51 English As shown in Fig. 30, remove the bit from the work pieces and draw the switch trigger. Do not start cutting operation until the bit has reached full rotating speed. The bit rotates clockwise (arrow direction indicated on the base). To obtain maximum cutting eff ectiveness, feed the router in conformance with the feed directions shown in Fig.
  • Page 52 English Table 4 Safeguard Function LED Light Display Corrective Action On 0.1 second/off 0.1 second Remove the cause of the Overload Protection overloading. On 0.5 second/off 0.5 second Allow the tool and battery to Temperature Protection thoroughly cool. About remaining battery indicator Remaining battery Remaining battery You can check the battery’s remaining capacity...

  • Page 53: Operational Cautions

    English NOTE ○ Remaining battery levels may vary between that shown on the battery and that of a product with its own battery level function. ○ Do not give a strong shock to the display panel or break it. It may lead to a trouble. OPERATIONAL CAUTIONS Resting the unit after continuous work The power tool is equipped with a temperature protection circuit to protect the motor.
  • Page 54 All quality power tools will eventually require servicing or replacement of parts because of wear from normal use. To assure that only authorized replacement parts will be used, all service and repairs must be performed by a HiKOKI AUTHORIZED SERVICE CENTER, ONLY.

  • Page 55: Troubleshooting Guide

    ● All electrical or mechanical repairs should be done only by qualifi ed service technicians. Contact HiKOKI Authorized Service Center. Power tool Problem Possible Cause Remedy Tool doesn’t run...
  • Page 56 The charger’s vents are blocked, Avoid blocking the vents. causing its internal components to overheat. The cooling fan is not running. Contact a HiKOKI Authorized Service Center for repairs. The USB power lamp The battery’s capacity has become Replace the battery with one that has switched off...
  • Page 57 English Symptom Possible cause Remedy It is unclear what the The USB power lamp does not Examine the USB device that is charging status of switch off even when charging is charging to confi rm its charging a USB device is, or complete.

  • Page 58: Selecting Accessories

    English SELECTING ACCESSORIES Select accessories that are suited to a specifi c task. For details contact HiKOKI Authorized Service Center. Table 6 7.5 mm 9.5 mm 303347 12 × 6: 956798 8.0 mm 10.0 mm 303348 1/2" × 10: 956931Z 9.0 mm...
  • Page 59 English 18 V (Li-ion) BSL36A18 UC18YSL3 Battery (14.4 V–18 V) Charger Part Number: 329897 Part Number: 337528 Part Number: 376835 Battery cover Plastic case (Stackable) Inner tray...
  • Page 60 服务中心 高壹工机商业(上海)有限公司 上海市闵行区浦江工业园区三鲁路3585号7幢3楼 制造商 福建高壹工机有限公司 福建省福州市福兴投资区湖塘路 编号：C99741621 F 发行日期：2021年 11月 中国印刷...
