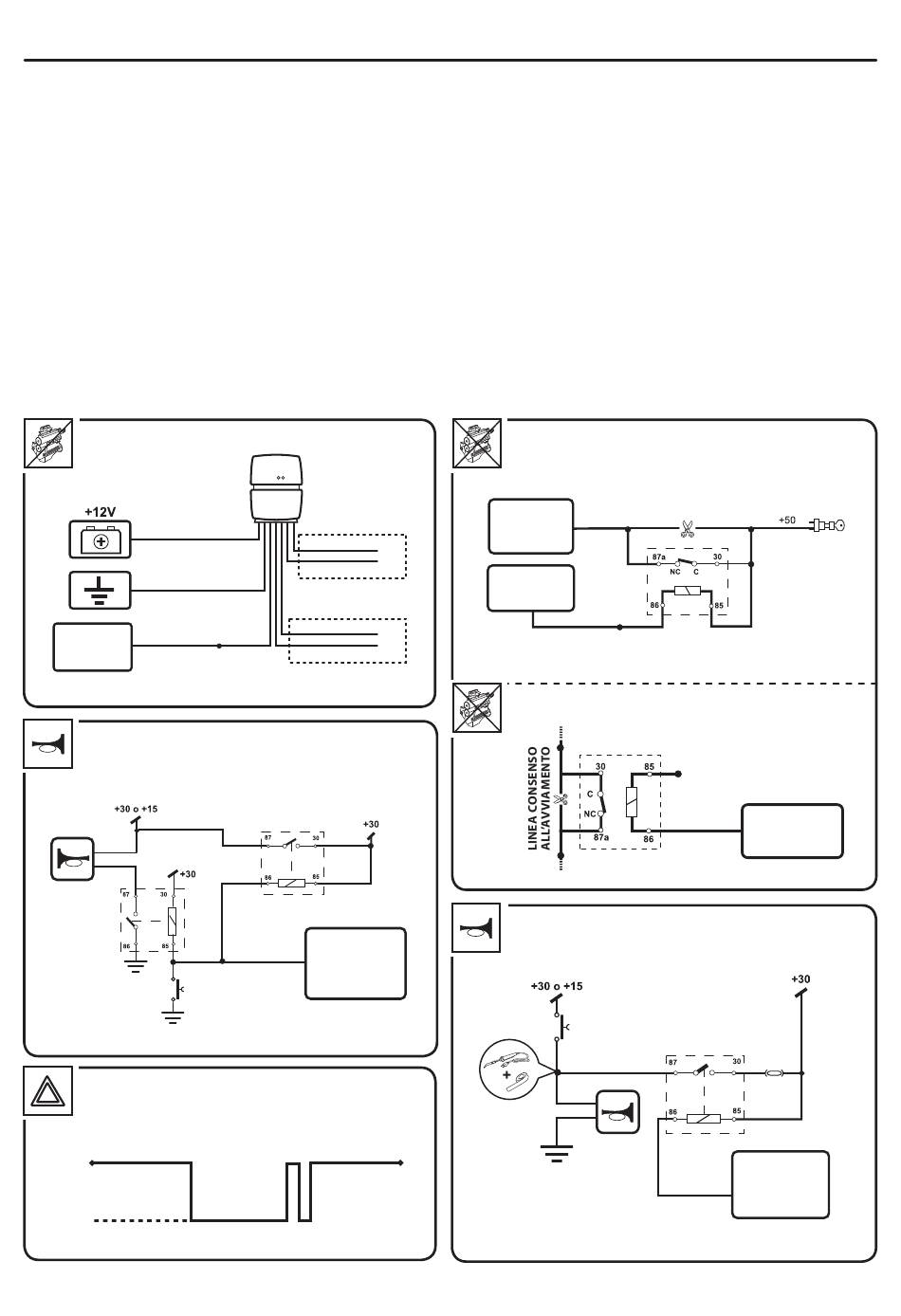

8. FUNZIONALITA' USCITE PROGRAMMABILI DEL MODULO BLE42
Il modulo BLE42 ha 3 uscite programmabili utilizzabili per vari scopi, nei paragrafi che seguono sono illustrate le varie
opzioni possibili.
1. In caso sia stata selezionata l'uscita codificata nel momento in cui il modulo passa in condizione di completa attiva-
zione i relè esterni vengono armati e aprono i loro contatti ripristinandoli solo alla successiva ricezione del comando
di sblocco ricevuto dal modulo BLE42 (Fig.2).
2. In caso sia stata selezionata l'uscita in conseguenza della presenza della Card B9.5 l'uscita verrà sempre attivata in
assenza della Card ed è quindi possibile utilizzare un relè esterno standard per impedire, con modulo BLE42 inserito,
l'avviamento ad ogni attivazione del quadro strumenti o del +30 con funzione SLEEP (Fig.3a/3b).
3. In caso l'uscita sia stata selezionata come pilotaggio clacson questa produrrà un ciclo di ON/OFF di 25 secondi se
viene acceso il quadro strumenti con modulo BLE42 inserito; il ciclo di segnalazione clacson inizierà 10 secondi dopo
aver attivato il quadro strumenti e si concluderà solo al termine dei 25 sec anche in caso il quadro strumenti venga
spento durante il ciclo. Nel caso il quadro strumenti rimanga acceso per un tempo superiore ai 25 sec verranno ripetu-
ti cicli di ON/OFF di pilotaggio del clacson per un massimo di 10 e intervallati tra loro da una pausa di 5 sec. (Fig.4/5).
4. In caso l'uscita sia stata selezionata come pilotaggio pulsante Hazard questa produrrà un ciclo di ON/OFF degli indi-
catori di direzione della durata di 25 secondi se viene acceso il quadro strumenti con modulo BLE42 inserito; il ciclo
di segnalazione clacson inizierà 10 secondi dopo aver attivato il quadro strumenti e il tipo di segnale di pilotaggio è
quello illustrato in Fig.6.
