Meta System Wi 3.0 Installation Instructions

Wi Meta Telematics
Wi 3.0
IT
Modulo Blocco
ISTRUZIONI DI INSTALLAZIONE
1. CARATTERISTICHE TECNICHE:
Alimentazione: ...........................................................................................................12Vdc
Dimensioni: ................................................................................................
Assorbimento: ..............................................................< 0,5 mAmp (a quadro OFF)
Segnale radio codificato bidirezionale: ............Random Rolling Code 128 bit
Frequenza radio (sistema multicanale): ...........da 863,1 MHz a 868,9 MHz
Corrente max blocco avviamento: ................................................................25 Amp
Temperature di funzionamento: ..........................................................-30°C +85°C
2. FUNZIONAMENTO DEL MODULO BLOCCO AVVIAMENTO:
Il modulo BLOCCO AVVIAMENTO Wi 3.0 abbinato ad un apparato
telematico è stato studiato per attivare a distanza un blocco avviamento
veicolo.
L'abbinamento del modulo ad apparati telematici avviene con collega-
mento wireless tramite un protocollo bidirezionale proprietario denomi-
nato Wi Meta.
La modalità di controllo del modulo è subordinata al tipo di servizio
abbinato.
Il modulo BLOCCO Wi 3.0 grazie alle caratteristiche waterproof è instal-
labile sia all'interno abitacolo che all'esterno.
Si consiglia l'installazione nei pressi del punto di interruzione avviamento
+50.
Il collegamento del filo ARANCIONE ad un positivo sotto quadro (+15/54)
remotizza all'apparato telematico lo stato del quadro, questa informazio-
ne aiuterà il dispositivo telematico ad essere più preciso sul rilevamento
dello storico.
Una volta ricevuto il comando, il modulo renderà attivo il blocco avvia-
mento dopo 30", qualora ci fosse il quadro vettura acceso il blocco verrà
attivato 30" dopo lo spegnimento dello stesso.
La disattivazione sarà istantanea al ricevimento del comando.
3. ABBINAMENTO:
Per permettere l'abbinamento del modulo BLOCCO Wi 3.0 sarà neces-
sario che sia correttamente installato e alimentato.
Comunicare al Centro Assistenza abilitato ad eseguire gli abbinamenti
(pairing), l'ADDRESS CODE riportato sull'etichetta posta sul case del
modulo.
Una volta eseguito l'abbinamento (pairing) il modulo diventa una appendi-
ce dell'apparato telematico che lo controlla, per poterlo riutilizzare su un
nuovo sistema (es. sostituzione centrale), sarà necessario far eseguire
al Centro Assistenza abilitato la cancellazione ID (delete). Qualora questa
operazione non fosse possibile, il modulo sarà inutilizzabile.

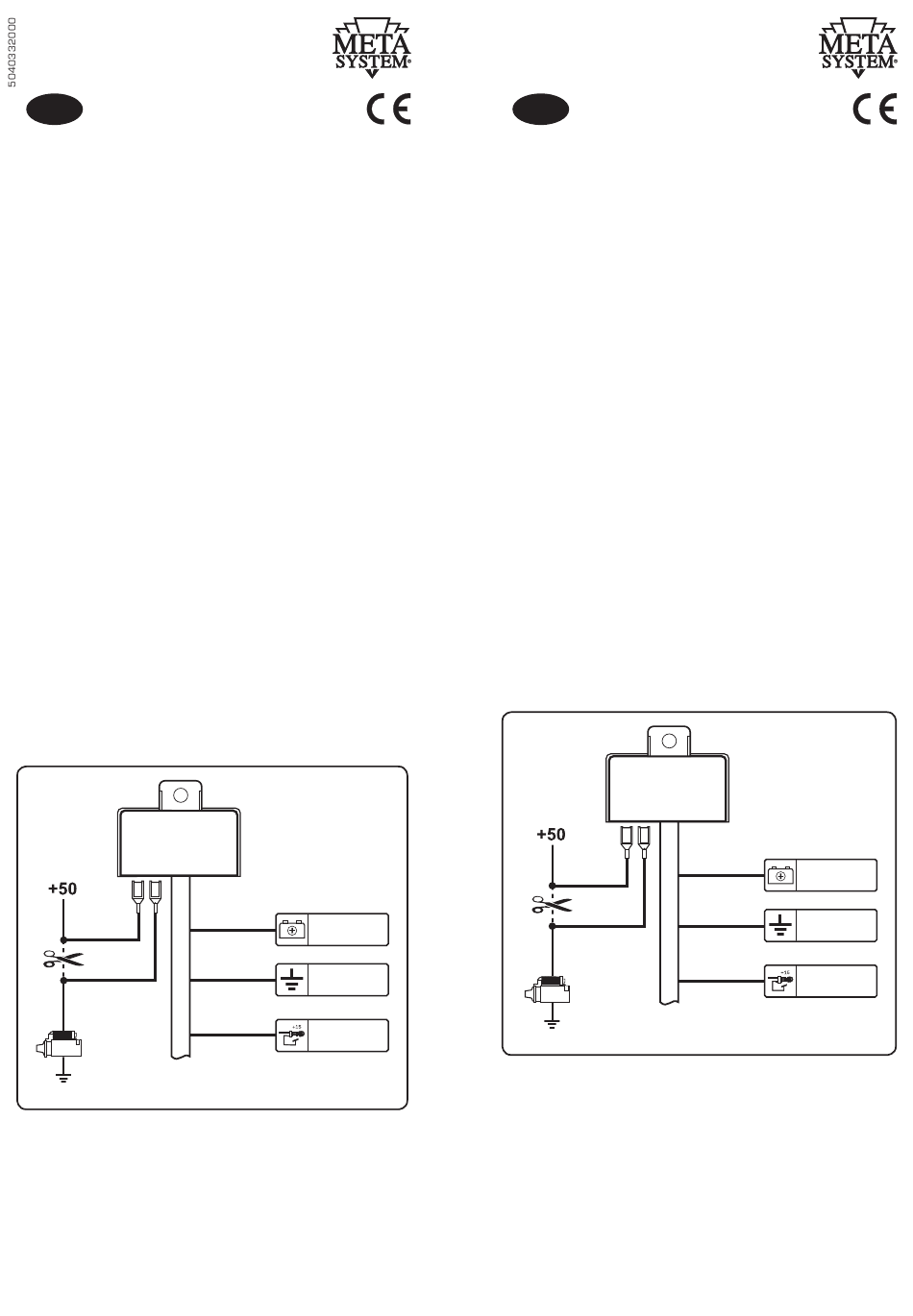

4. SCHEMA GENERALE:
Wi 3.0
5. AVVERTENZE:
• Attenersi esclusivamente alle operazioni indicate nel presente
manuale.
• L'installazione dovrà essere effettuata da un professionista.
• Verificare che l'alimentazione del prodotto sia connessa ad una
linea protetta elettronicamente o da un fusibile, in caso contrario
sarà necessario proteggere adeguatamente il modulo.
• Il personale addetto all'installazione non è autorizzato ad eseguire
modifiche e/o adattamenti del prodotto.
• Il costruttore non si assume nessuna responsabilità per danni
causati a cose e/o persone determinati da una non corretta instal-
lazione del prodotto.
50 x 20 x 30 mm
ROSSO
POSITIVO
BATTERIA (+30)
NERO
NEGATIVO
ARANCIO
POSITIVO
SOTTOCHIAVE
Fig. 1
Wi Meta Telematics
Wi 3.0
EN
Block Module
INSTALLATION INSTRUCTIONS
1. TECHNICAL SPECIFICATIONS:
Power Supply: ............................................................................................................12Vdc
Dimensions: ..............................................................................................
Consumption: ..............................................................< 0,5 mAmp (with board OFF)
Two-way encoded radio signal: ...........................Random Rolling Code 128 bit
Radio frequency (multi-channel system): ...from 863,1 MHz to 868,9 MHz
Max ignition block current: ................................................................................25 Amp
Operating temperatures: ........................................................................-30°C +85°C
2. OPERATION OF THE IGNITION BLOCK MODULE:
The Wi 3.0 IGNITION BLOCK paired with a telematics device has been
designed to activate a vehicle ignition block remotely.
The module is paired to telematics devices through a wireless connection
with a proprietary bidirectional protocol called Wi Meta.
The module control method is subject to the type of subscribed service.
The Wi 3.0 BLOCK module, thanks to its waterproof characteristics, can
be installed both inside and outside the vehicle.
It is recommended to install the module near ignition interruption point
+50.
The connection of the ORANGE wire to a positive under the panel
(+15/54) remotely sends the status of the panel to the telematics devi-
ce; this information will help the telematics device to be more accurate
in detecting the log.
When it receives the command, the module will activate the ignition block
after 30"; if the vehicle dashboard is switched on, the block will be activa-
ted 30" after it has been switched off. The block is disabled immediately
when it receives the command.
3. PAIRING:
The Wi 3.0 BLOCK module must be installed and powered properly in
order to perform the pairing operations.
Contact the Service Centre authorised to perform the pairing operations
and report the ADDRESS CODE printed on the module case.
When the pairing operations are complete, the module becomes an
auxiliary part of the telematics device that controls it; in order to use it
on a new system (e.g. control unit replacement), the authorised Service
Centre must delete the ID.
If this operation is not possible, the module cannot be used.
4. GENERAL LAYOUT:
Wi 3.0
5. WARNINGS:
• Only comply with operations indicated in this manual.
• The module must be installed by a professional.
• Check that the product power supply is connected to a line that is
protected electronically or by a fuse, otherwise the module must be
protected adequately.
• The staff in charge of the installation is not authorised to alter/
adapt the product.
• The manufacturer assumes no responsibility for damages caused
to property and/or people, caused by the incorrect installation of
the product.
50 x 20 x 30 mm
RED
POSITIVE
BATTERY (+30)
BLACK
EARTH
ORANGE
INGITION KEY
POSITIVE
Fig. 1
