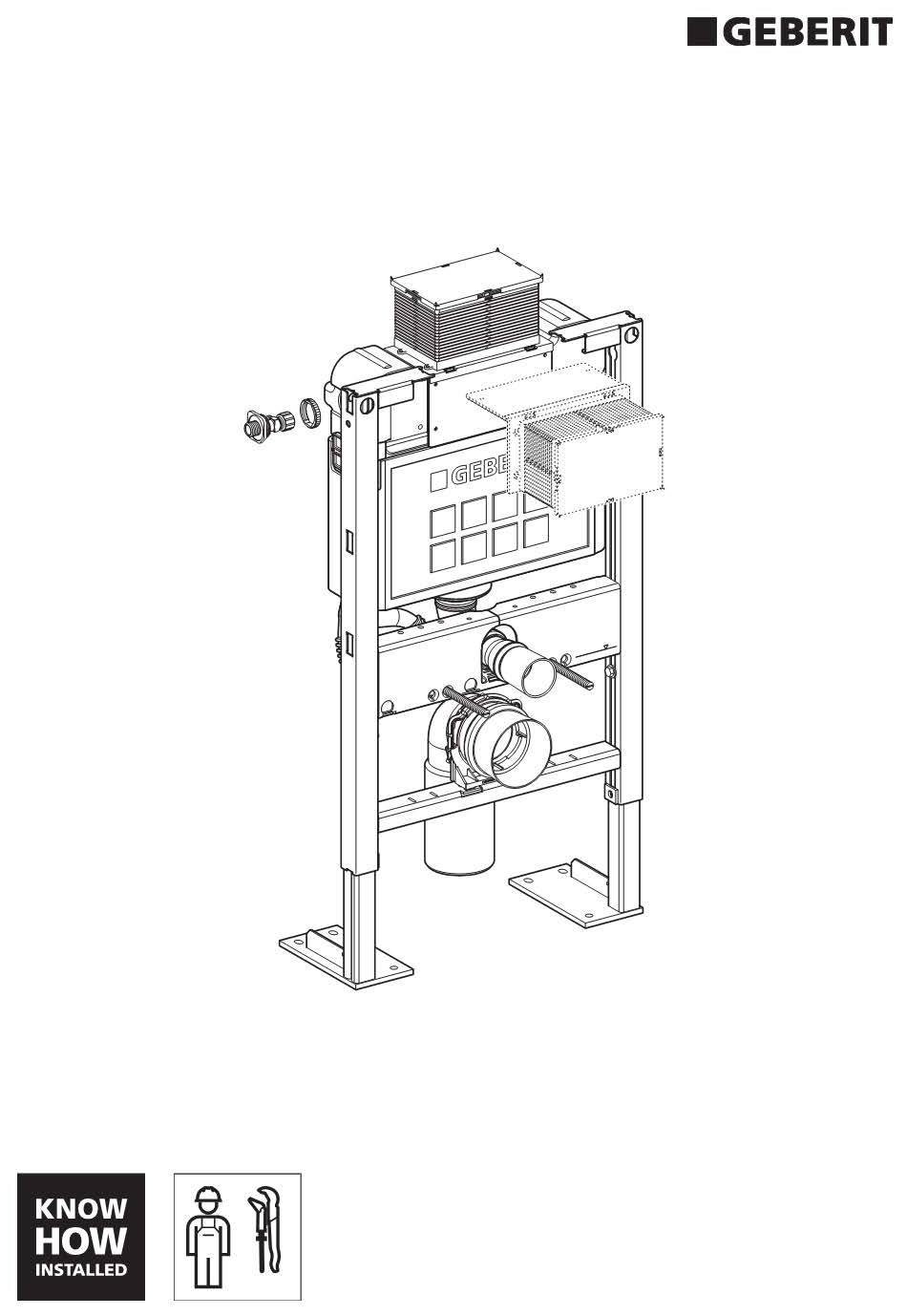

- Page 1 Geberit Duofix Installation Manual Montageanleitung Instructions de montage Istruzioni per il montaggio...
- Page 2 Montagemasse Montage Masse Geberit Duofix Element für Wand-WC, 82 cm, mit Kappa Unterputzspülkasten 15 cm, Anschlussbogen aus PVC Fussplatten montieren R½ 18/23 0−20 ≥ 30 ≥ 17 ≥ 3 ≥ 2 ≤ 91 ≤ 62 –1 9−13 D58451-001 © 10-2012...
- Page 3 D58451-001 © 10-2012 966.048.00.0 (00)
- Page 4 Duofix Element in Trockenbauwand montieren 10 mm ø 8 mm 0–20 2–3 mm 13 mm 15 Nm ≥ 8 cm D58451-001 © 10-2012 966.048.00.0 (00)
- Page 5 Duofix Element an Holzwand montieren ø 8 mm 0–20 2–3 mm 13 mm ≥ 8 cm 15 Nm D58451-001 © 10-2012 966.048.00.0 (00)
- Page 6 Duofix Element an sonstige Wände montieren ø 10 mm ≥ 20 0−20 ø 8 mm 2–3 mm ≥ 8 cm ø 8 mm D58451-001 © 10-2012 966.048.00.0 (00)
- Page 7 PH 3 13 mm 13 mm 15 Nm 13 mm D58451-001 © 10-2012 966.048.00.0 (00)
- Page 8 Wasseranschlus montieren Abgangsbogen montieren 19 mm 9–12 –13 9 -12 9–12 –13 D58451-001 © 10-2012 966.048.00.0 (00)
- Page 9 D58451-001 © 10-2012 966.048.00.0 (00)
- Page 10 Bauschutz montieren Stromanschluss bei Duofix Element vorbereiten Geberit AquaClean Sela PH 2 Geberit AquaClean 4000 Geberit AquaClean 5000 Geberit AquaClean 5000plus PH 2 ≥ 30 Geberit AquaClean 8000 Geberit AquaClean 8000plus D58451-001 © 10-2012 966.048.00.0 (00)
- Page 12 Geberit International AG Schachenstrasse 77 CH-8645 Jona T +41 55 221 63 00 F +41 55 221 63 16 documentation@geberit.com www.geberit.com D58451-001 © 10-2012 966.048.00.0 (00)
