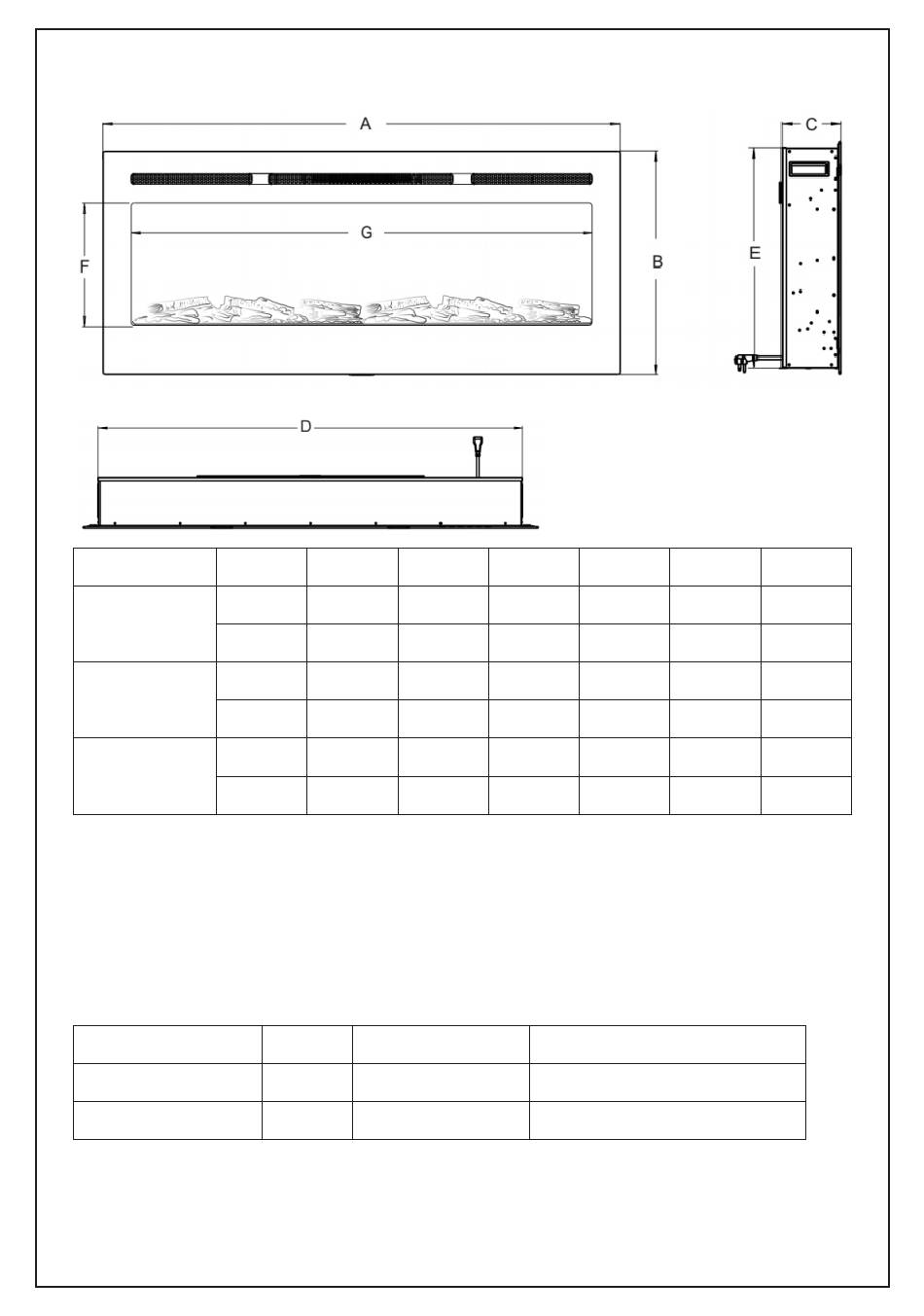

Spécifications et dimensions
No. de modèle
36''
820-345V80BK
91.5cm
40''
820-345V81BK
101.3cm 45.0cm
50''
820-345V82BK
127.0cm 45.0cm
Installation des appareils de fixation
L'appareil est un appareil à encastrer fixé au mur.
Choisissez un emplacement approprié qui ne soit pas sensible à l'humidité et qui soit
éloigné des rideaux, des meubles et des zones de circulation intense.
NOTE: Respectez tous les codes électriques nationaux et locaux.
Dégagement minimal pour les combustibles.
NOTE: Les mesures sont prises à partir de la façade en verre.
Fond
Côtés
Arrière
Dégagement minimum par rapport au manteau de cheminée
AVERTISSEMENT: Si vous utilisez de la peinture ou de la laque pour la finition du
manteau de la cheminée, cette peinture ou cette laque doit être résistante à la
chaleur pour éviter toute décoloration.
B
A
17.72'' 6.06''
45.0cm 15.4cm
17.72'' 6.06''
15.4cm
17.72'' 6.06''
15.4cm 117.5cm 42.4cm
Retour au début
0"
0" Retour au début
0"
C D
32.28'' 16.7''
82.0cm 42.4cm
36.22'' 16.7''
92.0cm 42.4cm
46.26'' 16.7''
11.8"(300mm) to mantel
11.8"(300mm) to ceiling
15
E F
8.86'' 29.72''
22.5cm 75.5cm
8.86'' 33.70''
22.5cm 85.6cm
8.86'' 43.70''
22.5cm 111.0cm
G
