Aufbauanleitung / assembly instructions mod.
2363, 2364 Keramik-, Glas-Platte mit Frontauszug
ceramic or glass top with front extension
8x
M8 x 25
1.Montagematerial.
1. Fitting material.
Montage Füße / assembling of table legs
Festseite / fixed side:
3. Den Auszug etwa 20 cm ausziehen.
Die Zierblende abschrauben.
3. Drag the pullout approximately 20 cm.
Unscrew the decorative cover.
2363, 2364 Keramik-, Glas-Platte mit Frontauszug
2363:
4x
M8 x 65
SW6
2364:
6x
M8 x 65
2. Den Oberbau umgedreht auf gepolsterten
Montageböcken ablegen.
2. Put the table top upside down onto padded
assembling trestles.
4. Die Traverse abschrauben.
4. Unscrew the traverse.
1 / 8
Änderungsdatum: 25.03.22
Advertisement
Related Manuals for Venjakob 2363
Summary of Contents for Venjakob 2363
- Page 1 Aufbauanleitung / assembly instructions mod. 2363, 2364 Keramik-, Glas-Platte mit Frontauszug ceramic or glass top with front extension 2363: M8 x 65 2364: M8 x 25 M8 x 65 1.Montagematerial. 2. Den Oberbau umgedreht auf gepolsterten 1. Fitting material. Montageböcken ablegen.
- Page 2 Die beiden Füße beim Anschrauben nach unten drücken. 8. Fix both table legs with two screws each and use the provided hex-wrench. Push down both table legs while fixing them. 2 / 8 2363, 2364 Keramik-, Glas-Platte mit Frontauszug Änderungsdatum: 25.03.22...
- Page 3 Befestigungselementen ausrichten und erst 11. Initially fix the board with the screws in a dann ... loose way ... 12. … adjust the board to the middle and finally ... 3 / 8 2363, 2364 Keramik-, Glas-Platte mit Frontauszug Änderungsdatum: 25.03.22...
- Page 4 15. Vor dem Ausziehen auf beiden Seiten die schwarzen Bremsschrauben lösen. 15. Before the extension can be pulled out, the two black screws must be released. 4 / 8 2363, 2364 Keramik-, Glas-Platte mit Frontauszug Änderungsdatum: 25.03.22...
- Page 5 For this purpose the nut 17. … loosen the socket screw and adjust the can be loosened and after adjusting be extenson-rod accordingly. Then tighten the tightened. socket screw again. 5 / 8 2363, 2364 Keramik-, Glas-Platte mit Frontauszug Änderungsdatum: 25.03.22...
- Page 6 20c: Die Klappeinlage mit dem Ledergriff aus- leather belt. Check the hight again; if klappen, die Höhe rechts erneut kontrollie- necessary adjust again. ren und wenn nötig erneut einstellen. 6 / 8 2363, 2364 Keramik-, Glas-Platte mit Frontauszug Änderungsdatum: 25.03.22...
- Page 7 21c. Swing in both pieces of the table-extension at the same time. Use the leather-blet to swing out the table- extension and check the hight again. If necessary, adjust again. 7 / 8 2363, 2364 Keramik-, Glas-Platte mit Frontauszug Änderungsdatum: 25.03.22...

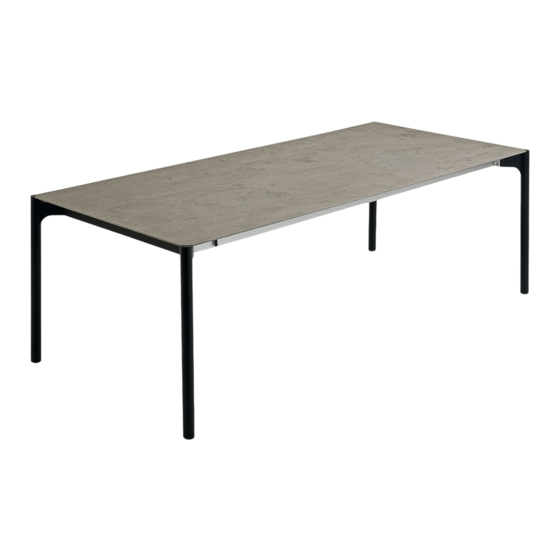

- Page 8 22. Fertiger Tisch; nicht ausgezogen. Die Beine sind um etwa 1 Grad abgewinkelt. 22. Finished table; not extended. The legs are angled about 1 degree. 23. Fertiger Tisch; ausgezogen. 23. Finished table; extended. 8 / 8 2363, 2364 Keramik-, Glas-Platte mit Frontauszug Änderungsdatum: 25.03.22...
- Page 9 Aufbauanleitung / assembly instructions mod. 2365, 2366 Keramik-, Glas-Platte mit Frontauszug ceramic or glass top with front extension M8 x 25 M8 x 65 1.Montagematerial. 2. Den Oberbau umgedreht auf gepolsterten 1. Fitting material. Montageböcken ablegen. 2. Put the table top upside down onto padded assembling trestles.
- Page 10 5. Den Tisch wenden, ohne die Füße zu belasten 6. Die Platte auspacken und mittig auf dem und dann gleichzeitig alle 4 Tischbeine auf Gestell auflegen. dem Boden absetzen. 6. Unpack the board and put it onto the middle of 5.
- Page 11 max. 4 Nm ~ 3 mm 9. … mit dem mitgelieferten Inbusschlüssel alle 10. Prüfen, ob die Hauptplatte gegenüber den Schrauben vorsichtig anziehen. Tischbeinen etwa 3 mm höher ist. Die 9. …cautiously tighten the screws by using the Tischbeine können nach dem Lösen der provided hex-wrench.
- Page 12 12. Prüfen ob die Oberkanten des Auszugs und SW13 der Hauptplatte innen auf einer Höhe sind. Nur wenn nicht … 12. Check in the middle if the upper surfaces of the board and the extension are on one level. Only if not ... SW2,5 SW2,5 13.
- Page 13 15. Prüfen ob die Oberkanten des Auszugs und der Hauptplatte außen auf einer Höhe sind. Wenn nicht … 15. Check at the outer sides, if the upper surfaces of the board and the extension are on one level. If not ... Rechte Seite einstellen: weiße Stellschrauben white adjusting-screws...
- Page 14 Linke Seite einstellen: 17a. Die Klappeinlage fassen und beide Teile 17b. … und beide Halbteile ganz umklappen. gleichzeitig vorsichtig hochklappen... Die Höhe mit einem Kreuz-Schraubendreher 17a. Grab both pieces of the table-extension an den schwarzen Laschen einstellen. and swing out both pieces of the table- 17b.
- Page 15 18. Fertiger Tisch; nicht ausgezogen. Die Beine sind um etwa 1 Grad abgewinkelt. 18. Finished table; not extended. The legs are angled about 1 degree. 19. Fertiger Tisch; ausgezogen. 19. Finished table; extended. 7 / 7 2365, 2366 Keramik-, Glas-Platte mit Frontauszug Änderungsdatum: 25.03.22...
