HOMCOM B31-395V80 Assembly & Instruction Manual page 15

Alimentation depuis le plafond (120V/60Hz)
RECEPTEUR

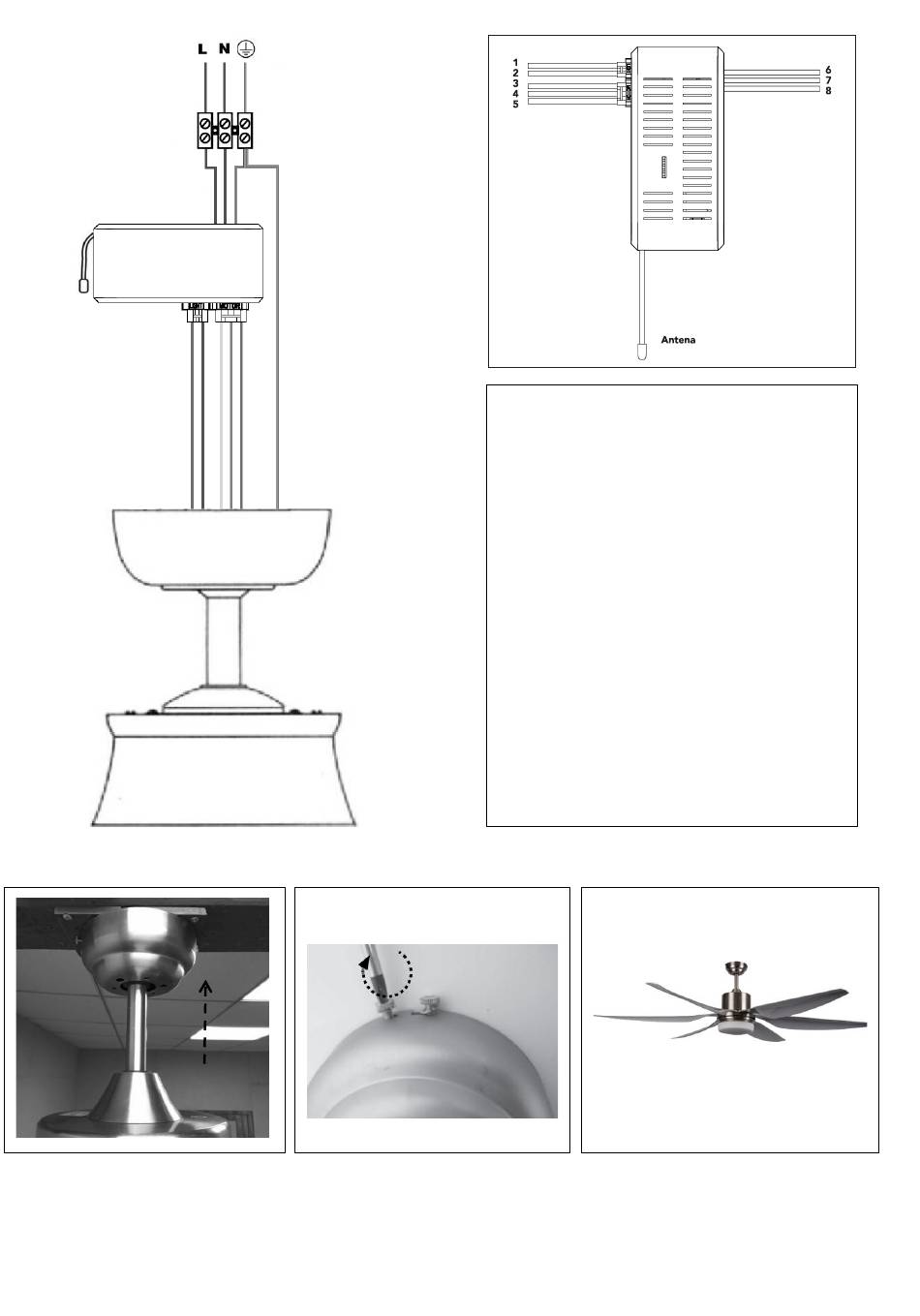

10.Schéma de connexion de la télécommande.
11.Remontez le capot avec le support. Utilisez les vis de fixation pour serrer le capot, assurez-vous qu'il est bien fixé et
qu'il n'y a pas de câbles coincés.
MOTEUR
Intitulé :
1 : Câble d'éclairage L (bleu)
2 : Câble d'éclairage N (blanc)
3 : Câble de phase du moteur U (Gris)
4 : Câble de phase du moteur V (Violet)
5 : Câble de phase moteur W (Rouge)
6：Entrée AC L (Noir)
7：Entrée AC N (Blanc)
8：Câble de terre (Vert)
14
Antenne
