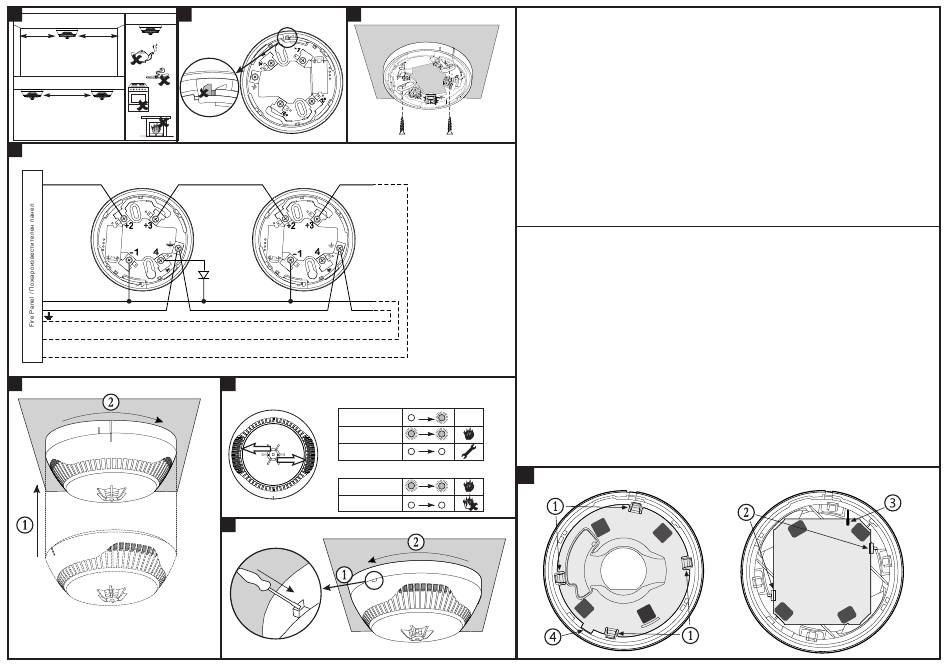

Teletek electronics SensoIRIS M140IS Installation Instruction page 2

1 2
>30cm >30cm
<7m - SensoIRIS M140 (IS)
<5m - SensoIRIS T110 (IS),
SensoIRIS S130 (IS)
4
Wiring Diagram / Схема на свързване
+Loop
B124
-Loop
Earth
-Loop
+Loop
5
Base B124/ Основа B124 3
B124
RI
6
LED Indication / Светлинна Индикация
1. Blinking is enabled/ Разрешено мигане
Blinking / Мига
Light on / Свети
Light off / Не свети
2. Blinking is disabled/ Забранено мигане
Light on / Свети
Light off / Не свети
7
Test
1. Apply power to the detector.
2. Wait for 30 sec.
3. Exert influence on the fire detector by smoke generator (Aerosol Dispenser) or by aerosol simulator of smoke to test the
optical part; or use heat tester (Cordless Heat Detector Tester or Heat Tester 110V>240V) at distance of 20 cm to test the
heat part. Within 8 sec the fire detector will enter in fire condition. Both LEDs will light up.
4. Power off the detector for 2 sec minimum. After resetting the detector will enter in duty mode and the LEDs will light off.
Cleaning and Maintenance
1. Remove the detector from its base.
2. Remove the inner protective cover - press the four clips (1) with a plain screw-driver gently down to unlock the cover from
the detector's body.
3. Dismount the PCB from the supporting clips (2).
4. Clean the smoke chamber.
5. Mount the PCB back to the detector's body - as a reference point use the side with a cut-out (3). Rotate the PCB until
the cut-out coincides with the pin on the inner part from the detector body. Gently press the PCB down to fix in place.
6. Mount the inner protective cover - the mark with a rectangular shape (4) fits with the channel at the inner side of the
detector's body and the contact plates on the PCB coincide with the four openings on the protective cover. Press gently
down until a click is heard.
7. Mount the detector back to its base and test for correct operation and LED indication.
The service maintenance of the detector should be provided:
RI - Remote Indicator/
1. Inspection for visible physical damage - weekly.
Надвратен индикатор
2. Operational test in real conditions - monthly.
3. Check and clean dust contamination - six months.
+Loop - Positive loop wire/
4. Check and clean base and head contacts and connections - annually.
Положителен извод
Тест
-Loop - Negative loop wire/
Отрицателен извод 1. Подайте захранващо напрежение на детектора.
Earth - Earth point /
2. Изчакайте 30 сек.
Заземителен извод 3. Въздействайте с генератор на дим (Aerosol Dispenser) или с друго аерозолно устройство, за да тествате
оптичната част; или използвайте топлинен тестер (Cordless Heat Detector Tester или Heat Tester 110V>240V) върху
детектора от разстояние 20см. В границите на 8 секунди след въздействието детектора трябва да се установи в
състояние "ПОЖАР". Двата светодиода ще светнат едновременно.
4. Прекъснете за 2 сек. минимум захранването на детектора. След подобен ресет детектора ще се установи в
дежурен режим и двата светодиода ще изгаснат.
Почистване и Поддръжка
1. Свалете детектора от основата.
2. Свалете вътрешния защитен капак - с подходяща отвертка натиснете леко в щипките (1), за да ги отключите от
корпуса на детектора.
3. Извадете платката от придържащите щипки (2).
4. Почистете димната камера на детектора.
5. Монтирайте платката обратно към корпуса - използвайте за ориентир страната с прорез навътре (3).
Завъртете платката така, че прореза да съвпадне с репера от вътрешната страна на корпуса на детектора.
Натиснете внимателно платката надолу, за да я фиксирате на място.
6. Монтирайте вътрешния защитен капак - реперът с правоъгълна форма (4) трябва да съвпадне с жлеба от
вътрешната страна на корпуса, а конктните пластини на платката - с четирите отвора на защитния капак.
Натиснете леко надолу докато се чуе щракване.
10 sec 7. Монтирайте детектора обратно към основата и тествайте за работоспособност и индикация.
OK
Сервизна поддръжка на детекторите трябва да се извършва:
1. Външен оглед за видими механични повреди - ежеседмично
2. Проверка на работоспособността в реални условия - ежемесечно
3. Профилактично почистване на замърсяване от прах - 6 месеца
4. Профилактична проверка и почистване на контактната система - 1 година.
Maintenance / Поддръжка
!
