Teletek electronics SensoMAG S30 Installation Instruction

ATTENTION: Read carefully this installation Instructions before installing the device!
The detector SensoMAG S30 is compatible with any conventional Fire Panel with fire alarm threshold
between 10mA and 15mA (between 10mA and 30mA with B24RD fire base).
The SensoMAG S30 can be used with 4 base types:
B B12L/U - Base with relay output (not covered by EN54-7);
C B24 - Standard base;
D B24D - Standard base with Schottky diode;
E B24RD - Standard base with Schottky diode and increased alarm state current.
1. Choose the proper place for installation of the fire detector. Refer to the given installation
instructions. Note: Do not install the detector near sources of steam, condensation or smoke, e.g.
SensoMAG S30 from cigarettes.
2. If you want to "lock" the detector to the base remove the little "tooth" (with the triangle shape)
and break the plastic key off the base. Keep the plastic key in safe place to be able to open the detector
later.
3. Mount the fire base on the ceiling of the protected premises using fixings according the mounting
surface.
09
4. Connect the detector base to the fire panel using the wiring diagram.
1293
DoP No: 050
ATTENTION: Disconnect the line power before installing the detector!
Tested by EVPU: N.B.1293
5. Insert the detector into the base and rotate clockwise until it drops into place. Continue to rotate
the detector until it locks to the base - a click is heard.
1293-CPD-0119
6. If the detector has been locked to the base, when opening it for a scheduled maintenance
service and cleaning you have to use the plastic key. Lightly press with the plastic key into the base
Teletek Electronics JSC
opening and at the same time rotate the detector head counter-clockwise.
14A Srebarna Str, 1407 Sofia, Bulgaria
ATTENTION: In case of removing the detector's PCB for service maintenance, when mounting
it back, find the colored dot sticker on the PCB and align it to the mark on the plastic body
EN 54-7: 2000/ A1: 2002
(visible from the outside). The hole next to the colored dot have to align with the pin on the
plastic body. Gently press downwards to fix the PCB in place.
7. Test the detector for proper operation and LED indication.

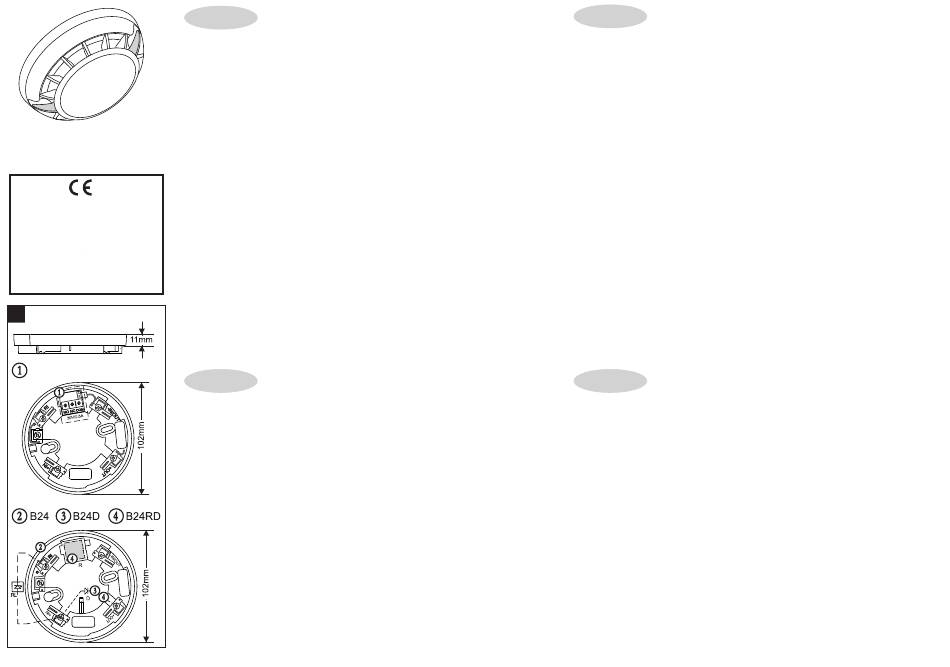

SensoMAG Bases / Типове основи /
!
Tipos de Bases / Soket
B12L/U
ATENÇÃO: Ler cuidadosamente este manual de instalação antes de instalar o dispositivo!
O detector SensoMAG S30 é compatível com qualquer central de incêndio convencional com
intervalo de alarme de fogo entre 10mA e 15mA (entre 10mA e 15mA com base B24RD).
O detector SensoMAG S30 pode ser utilizado com 4 tipos diferentes de bases:
+12V
B B12L/U - Base com saída de Relé (não cumpre a norma EN54-7);
C B24 - Base Standard;
D B24D - Base Standard com Diodo;
E B24RD - Base Standard com Diodo e aumento da corrente de alarme.
1. Escolha o melhor local para a Instalação do detector. Siga as instruções do manual de instalação
fornecido. Nota: Não instale o detector próximo de fontes de vapor, condensação ou fumo. ex: cigarros.
2. Se desejar "fechar" o detector na base, remova o "dente" em forma de triângulo e quebre a chave
plástica da base. Guarde a chave plástica em local seguro para poder abrir o detector mais tarde.
3. Instalar a base do detector no tecto utilizando elementos de fixação apropriados à superficie na
qual se pretende fixar o detector.
4. Ligar a base do detector à central de incêndio utilizando o esquema de ligação.
ATENÇÃO: Desligar a alimentação antes de instalar o detector!
5. Introduzir o detector na base e rodar na direcção dos ponteiros do relógio. Continuar a rodar até o
detector estar fechado na base um click é audível.
6. Para abrir o detector para Manutenção e limpeza tem de se utilizar uma chave plástica. Pressionar
ligeiramente a chave plastica na base e ao mesmo tempo rodar o detector no sentido oposto ao dos
ponteiros do relógio.
ATENÇÃO: No caso de remover o PCB do detector para Manutenção, quando voltar a colocá-lo
procure a etiqueta colorida no PCB e orientá-la pela marca no corpo em plástico do detector
(visível do exterior). O espaço junto ao ponto colorido tem de coincidir com o pino no corpo em
plástico. Pressione cuidadosamente para fixar o PCB.
7. Testar o detector e indicação dos LED'S para um funcionamento correcto.
18020573, RevD, 09/2016

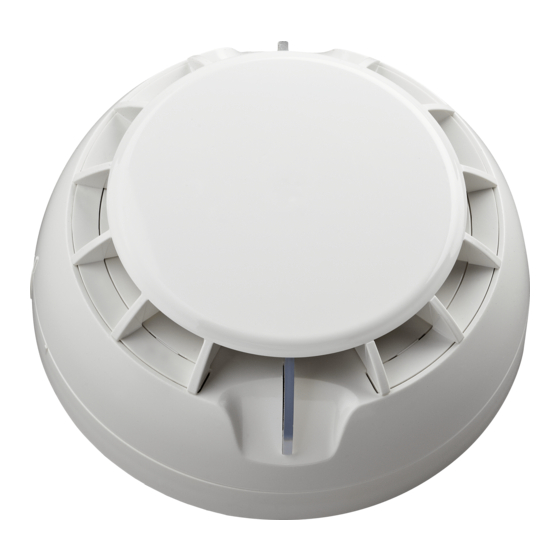

SensoMAG S30 - Optical-Smoke Detector
English
Installation Instruction
SensoMAG S30 - Detector óptico de fumos
Português
Manual de Instalação
SensoMAG S30 - Оптично-димен детектор
Български
Инструкция за инсталиране
ВНИМАНИЕ: Прочетете внимателно инструкцията преди да пристъпите към
инсталиране на детектора!
Детектор SensoMAG S30 е съвместим с всеки конвенционален пожарен панел с праг на
влизане в състояние ПОЖАР между 10mA и 15mA (между 10mA и 30mA с основа B24RD).
Детектор SensoMAG S30 е съвместим с 4 типа основи:
B B12L/U - Релейна основа (не се покрива от EN54-7);
C B24 - Стандартна основа;
D B24D - Стандартна основа с Шотки диод;
E B24RD - Стандартна основа с Шотки диод и увеличен ток в алармено състояние.
1. Изберете подходящо място за монтаж на детектора. Следвайте дадените инструкции за
инсталиране. Забележка: Не инсталирайте детектора в близост до източници на пара, дим
или прах, например цигарен дим.
2. Ако желаете да "заключвате" детектора към основата отстранете зъбчето с триъгълна
форма (използвайте малка плоска отвертка) и отчупете пластмасовия ключ. Съхранявайте
пластмасовия ключ на достъпно място, за да можете при необходимост да свалите детектора от
основата.
3. Монтирайте основата на тавана на помещението, като подберете винтове и дюбели според
монтажната повърхност.
4. Извършете електрически монтаж съгласно приложената схема.
ВНИМАНИЕ: Изключете захранването на линията преди да монтирате детектора!
5. Поставете детектора в основата и го завъртете по посока на часовниковата стрелка до
попадане в направляващите канали. Продължете да въртите докато маркерите на основата и
детектора съвпаднат - чува се щракване.
6. Ако детекторът е заключен към основата, за да го отворите за почистване и поддръжка
трябва да използвате пластмасовия ключ. Леко натиснете с ключа в отвора на основата и
едновременно с това завъртете детектора обратно на часовниковата стрелка.
ВНИМАНИЕ: В случай, че сте свалили платката на детектора за поддръжка, за да я
монтирате обратно към корпуса, използвайте за ориентир цветния стикер в единия от
ъглите й. Завъртете платката така, че отворът от лявата страна на цветния стикер да
съвпадне с репера от външната страна на корпуса. Отворът трябва да съвпадне с щифта
отдолу. Натиснете внимателно платката надолу, за да я фиксирате на място.
7. Тествайте детектора за правилна работа и светлинна индикация.
SensoMAG S30 - Optik duman dedektörü
Türkçe
Montaj Kılavuzu
DİKKAT: Montaj yapmadan önce, dikkatle montaj talimatını okuyunuz!
SensoMAG S30 dedektör yangın rejimi duşük eşik değeri 10mA ÷15mA arası olan her konvansiyonel
panel ile uygundur (değeri 10mA÷15mA B24RD tip soket ile).
SensoMAG S30 dedektör 4 ayrı soket ile kullanılabilir:
B B12L/U - röleli soket (EN54-7'e göre uyumlu değildir);
C B24 - standart soket;
D B24D - standart soket Schottky diod ile;
E B24RD - standart soket Schottky diod ile ve alarm durumunda artan akım.
1.Dedektörün montaj yerini seçiniz. Verilen montaj talimatlarına uyunuz. NOT: Dedektörü buhar, su
kondenzi, duman ve sigara dumanı yakınına monte etmeyiniz.
2. Dedektör ile soketi birbirine bağlamak istediğinizde, üçgen şeklindeki "dişi" (küçük yassı
tornavida yardımıyla) ayırın ve plastik anahtarı soketten koparın. Plastik anahtarı uygun bir yerde
muhafaza edin. İhtiyaç olduğunda bu anahtar ile dedektörü soketten ayırabilirsiniz.
3. Dedektör soketini korunan alanın tavanına, uygun vida kullanarak monte ediniz.
4. Elektrik bağlantılarını ilgili şemaya göre yapınız.
DİKKAT: Elektrik montajı sırasında besleme olmamalıdır!
5. Dedektörü sokete yerleştiriniz ve saat yönünde, kılavuz kanallara yerleşene kadar çeviriniz.
Çevirmeye devam ediniz. Dedektör ve soket işaretleri karşı karşıya gelecektir ve kilitleme sesi
duyulacaktır.
6. Eğer dedektör soketinden üçgen şeklindeki "dişi" ayırdıysanız, dedektörün temizliği ve bakımı ile
ilgili plastik anahtarı kullanmalısınız. Hafifçe anahtarı soket deliğine bastırınız ve aynı zamanda
dedektörü saat yönüne ters çeviriniz.
DİKKAT: Servis (bakım, onarım) için dedektör kasasını sökmek gerekirse, yeniden takarken
PCB üzerindeki renkli etiketin plastic kasadaki işaretle denk gelmesine ve denk geldiğinde
hafifçe itilerek monte edilmesine dikkat ediniz.
7. Dedektörü çalışma ve ışıklı işaretler testine tutunuz.
