Bell'O SFP9901HG Assembly Instructions Manual

Flat panel tv mounting system
Hide thumbs Also See for SFP9901HG:

Advertisement

Quick Links

Download this manual

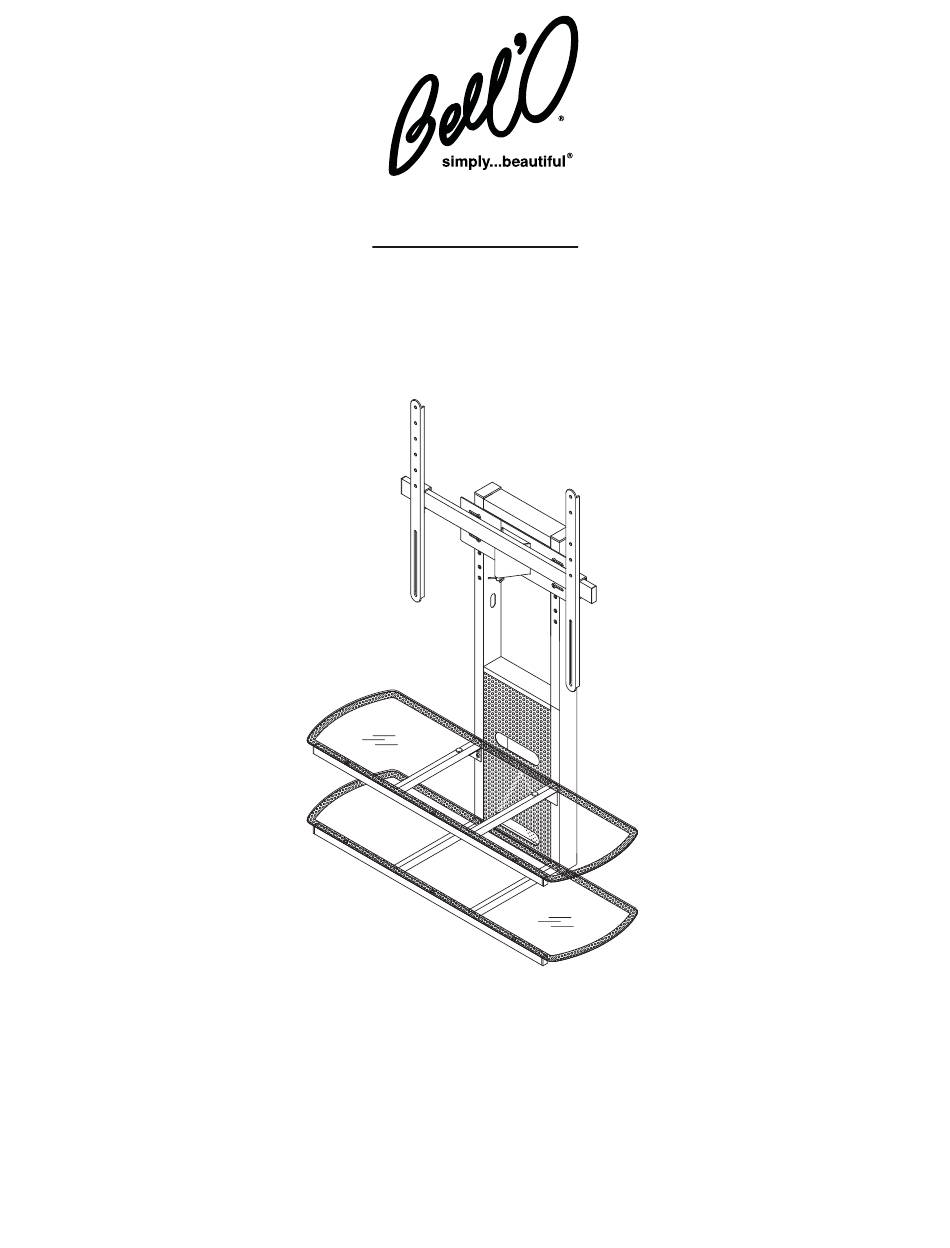

SFP9901HG
FLAT PANEL TV MOUNTING SYSTEM
SUPPORT DE TÉLÉVISEUR À ÉCRAN PLAT
SISTEMA DE INSTALACIÓN DE TV DE PANTALLA PLANA
ASSEMBLY INSTRUCTIONS
INSTRUCTIONS D'ASSEMBLAGE
INSTRUCCIONES DE ENSAMBLAJE
Patent pending / Brevet en instance / Patent pendiente
Made in China / Fabriqué en Chine / Hecho en China
Italian designed / De design italien / De diseño italiano
M1_033109v3T
Do not discard these instructions / Ne pas jeter ces instructions / Conserve estas instrucciones

Advertisement

loading
Need help?

Need help?

Do you have a question about the SFP9901HG and is the answer not in the manual?

Questions and answers

Related Manuals for Bell'O SFP9901HG

Summary of Contents for Bell'O SFP9901HG

  • Page 1 SFP9901HG FLAT PANEL TV MOUNTING SYSTEM SUPPORT DE TÉLÉVISEUR À ÉCRAN PLAT SISTEMA DE INSTALACIÓN DE TV DE PANTALLA PLANA ASSEMBLY INSTRUCTIONS INSTRUCTIONS D’ASSEMBLAGE INSTRUCCIONES DE ENSAMBLAJE Patent pending / Brevet en instance / Patent pendiente Made in China / Fabriqué en Chine / Hecho en China Italian designed / De design italien / De diseño italiano...
  • Page 2 ! NE PAS GRIMPER NI MARCHER SUR LE MEUBLE. ! NE PAS TAPER NI S’APPUYER SUR LES PLATEAUX EN VERRE. Bell'O International Corps décline toute responsabilité en cas d'assemblage non conforme aux instructions ou pour l'assemblage, l'utilisation ou la manutention incorrects de ce meuble.
  • Page 3 PARTS LIST / NOMENCLATURE DES PIÈCES / LISTA DE PIEZAS Quantity Quantity Part / Pièce / Pieza Part / Pièce / Pieza Quantité Quantité Cantidad Cantidad 12 mm 100 mm 45 mm 15 mm 25 mm 4 mm 5 mm...
  • Page 4 STEP 1: STAND ASSEMBLY ÉTAPE 1 : ASSEMBLAGE DU SUPPORT PASO 1: ENSAMBLAJE DE LA BASE NOTE: TWO PEOPLE ARE RECOMMENDED TO ASSEMBLE THIS STAND. REMARQUE : NOUS RECOMMANDONS L’ASSEMBLAGE DE CE SUPPORT PAR DEUX PERSONNES. NOTA: SE RECOMIENDA ENSAMBLAR ESTA BASE ENTRE DOS PERSONAS. Fig.
  • Page 5 Fig. 1-2 1-3. ATTACH the Mounting Bracket (D) to the Flat Panel Mounting System Post (C) using four 15mm Bolts (4) as shown. Tighten fully. 1-3. FIXER le support de fixation (D) au montant support d’écran plat (C) avec quatre boulons de 15 mm (4) comme sur l’illustration.
  • Page 6 Fig. 1-3 1-4. With the assistance of another person, CAREFULLY TILT the stand on its back and INSTALL the Bottom Glass Shelf (G). Make sure the silver discs fit properly into the holes in the Bottom Shelf Frame (B). From underneath the stand, secure the shelf using two 25mm screws (7) as shown above.
  • Page 7 ÉTAPE 2 : POSE DU TÉLÉVISEUR PASO 2: INSTALACIÓN DEL TELEVISOR CAUTION: CAREFULLY DETERMINE THE CORRECT MOUNTING PROCEDURE TO PREVENT DAMAGE TO YOUR TV AND/OR BELL'O ® MOUNTING SYSTEM. ALWAYS REMOVE THE TELEVISION & COMPONENTS BEFORE ATTEMPTING TO MOVE THE STAND.
  • Page 8 Fig. 2-1 (View from Rear) (Vue depuis l'arrière) (Vista desde la parte trasera) 2-2. SLIDE Monitor Arms (E) on to the Swivel Bar (F) and then INSERT the Knobs (6) through the Monitor Arms as shown. DO NOT YET FULLY TIGHTEN THE KNOBS. 2-2.
  • Page 9 Fig. 2-2 (View from Rear) (Vue depuis l'arrière) (Vista desde la parte trasera) 2-3. PLACE your TV face-down on a very soft, non-abrasive surface, taking extreme caution to not damage the face of your TV. 2-4. Attach each Monitor Arm (E) to the back of your television as shown. Make sure that each Washer is placed between the Screw and the Monitor Arm.
  • Page 10 Fig. 2-3 2-6. With the help of an assistant, carefully PLACE the Post of the Swivel Bar (F) down into the tube in the Mounting Bracket (D), and SECURE with the Post Locking Clip (5) as shown. 2-6. Avec l’aide d’une autre personne, ENFILER avec précaution la tige de la barre pivotante (F) dans le tube du support de fixation (D) et la FIXER avec la goupille de blocage (5) comme sur l’illustration.
  • Page 11 This warranty gives you specific legal rights. You may also have other rights, which vary from state to state. BELL'O INTERNATIONAL CORPORATION, 711 Ginesi Drive, Morganville, NJ 07751-1235 Phone: (732) 972-1333 Fax: (732) 536-6482 Web: www.bello.com E-mail: sales@bello.com...
  • Page 12 Garantía limitada de un (1) año Se le garantiza al comprador original este producto Bell'O International Corporation, con excepción del vidrio, durante un período de un (1) año a partir de la fecha de la compra. Se le garantiza al comprador original el vidrio durante un período de treinta (30) días a partir de la fecha de la compra. Esta garantía se limita expresamente a los productos nuevos comprados en cajas cerradas en fábrica.
