DE Gebrauchsanleitung / Montageanleitung
FR Mode d'emploi / Instructions de montage
EN Instructions for use / assembly instructions
2
3
4
Picta
13045000
13046000
Picta
13048000

Advertisement

loading
Need help?

Need help?

Do you have a question about the Picta 13045000 and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Summary of Contents for Hans Grohe Picta 13045000

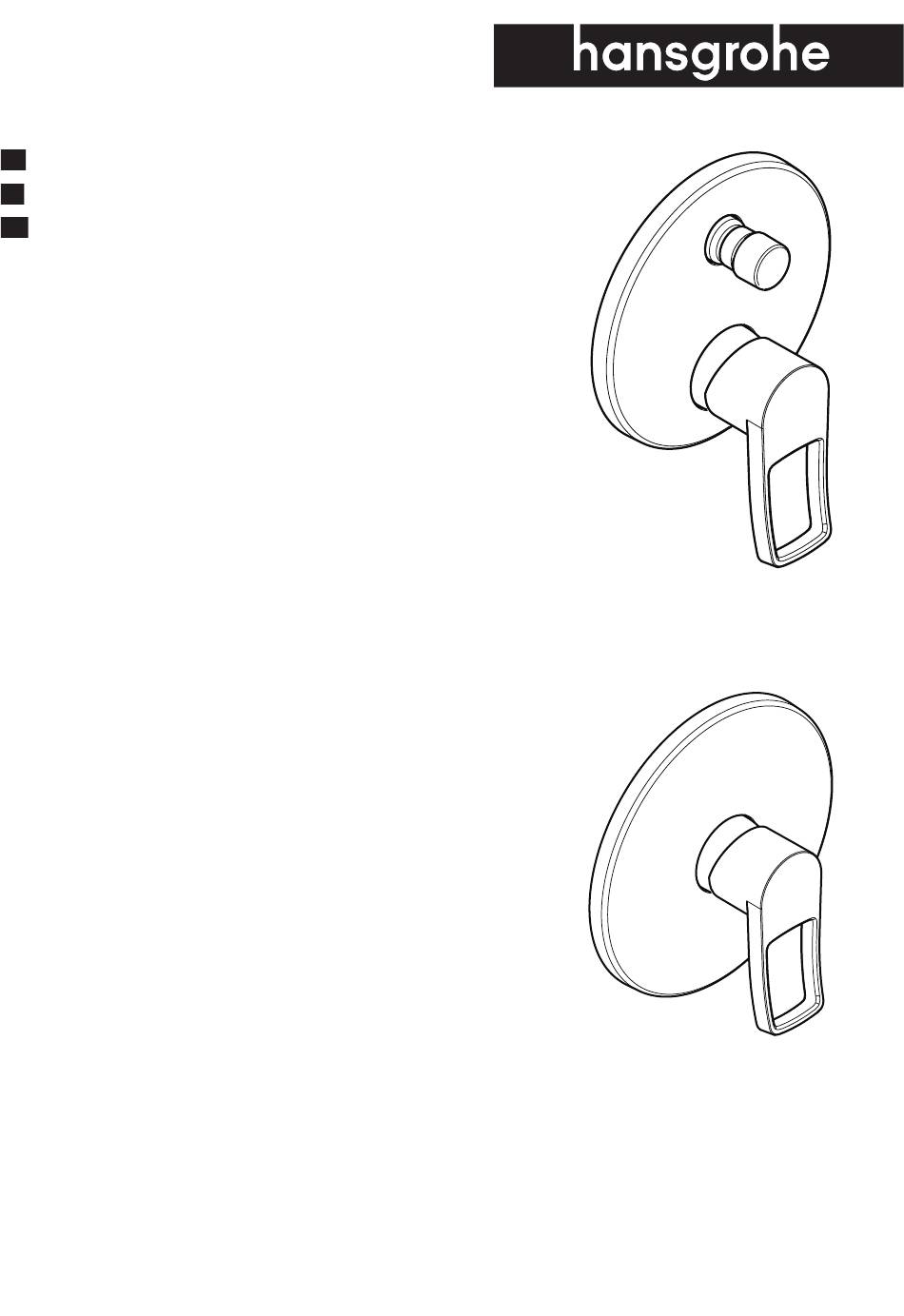

  • Page 1 DE Gebrauchsanleitung / Montageanleitung FR Mode d'emploi / Instructions de montage EN Instructions for use / assembly instructions Picta 13045000 13046000 Picta 13048000...
  • Page 2: Montage

    Deutsch Justierung (siehe Seite 8) Sicherheitshinweise Bei der Montage müssen zur Vermeidung von Einstellen der Warmwasserbegrenzung. In Verbindung mit Durchlauferhitzern ist eine Warmwassersperre nicht Quetsch- und Schnittverletzungen Handschuhe zu empfehlen. getragen werden. Das Produkt darf nur zu Bade-, Hygiene- und Wartung (siehe Seite 10) Körperreinigungszwecken eingesetzt werden. Große Druckunterschiede zwischen den Kalt- und 13046000: Die Sicherheitseinrichtungen müssen Warmwasseranschlüssen müssen ausgeglichen gemäß EN 806-5 regelmäßig in Übereinstimmung mit werden. nationalen oder regionalen Bestimmungen auf ihre Funktion geprüft werden (mindestens einmal jährlich). Montagehinweise Maße (siehe Seite 9) • Vor der Montage muss das Produkt auf Transport- schäden untersucht werden. Nach dem Einbau Durchflussdiagramm (siehe Seite 9) werden keine Transport- oder Oberflächenschäden freier Durchfluss anerkannt.  Abgang Brause • Die Leitungen und die Armatur müssen nach den  Abgang Wanne gültigen Normen montiert, gespült und geprüft werden. Serviceteile (siehe Seite 14) • Die in den Ländern jeweils gültigen Installationsricht- Sonderzubehör (siehe Seite 14) linien sind einzuhalten.
  • Page 3 Français Etalonnage (voir pages 8) Consignes de sécurité Lors du montage, porter des gants de protection Réglage de la limitation d'eau chaude. En liaison avec les chauffe-eau, un blocage de l'eau chaude n'est pas pour éviter toute blessure par écrasement ou recommandable. coupure. Le produit ne doit servir qu'à se laver et à assurer Entretien (voir pages 10) l'hygiène corporelle. Il est conseillé d'équilibrer les pressions de l'eau 13046000: Les clapets anti-retour doivent être chaude et froide. examinés régulièrement conformément à la norme EN 806-5 ou conformément aux dispositions natio- Instructions pour le montage nales ou régionales quant à leur fonction (au moins une • Avant son montage, s'assurer que le produit n'a subi fois par an). aucun dommage pendant le transport Après le Dimensions (voir pages 9) montage, tout dommage de transport ou de surface ne pourra pas être reconnu. Diagramme du débit (voir pages 9) • Les conduites et la robinetterie doivent être montés, débit libre rincés et contrôlés selon les normes en vigueur. ...
  • Page 4: Installation Instructions

    English Maintenance (see page 10) Safety Notes Gloves should be worn during installation to prevent 13046000: The safety device must be checked regularly according to EN 806-5 in accordance with crushing and cutting injuries. The product may only be used for bathing, hygienic national or regional regulations (at least once a year). and body cleaning purposes. Dimensions (see page 9) The hot and cold supplies must be of equal pressures. Flow diagram (see page 9) Installation Instructions free flow  Shower outlet • Prior to installation, inspect the product for transport  Tub outlet damages. After it has been installed, no transport or surface damage will be honoured. Spare parts (see page 14) • The pipes and the fixture must be installed, flushed Special accessories (see page 14) and tested as per the applicable standards. • The plumbing codes applicable in the respective order as an extra countries must be observed. • extension 25 mm #13595000 Technical Data • Extension Set 22 mm (when wall is not deep...
  • Page 5 öffnen / ouvert / open schließen / fermé / close warm / chaud / hot kalt / froid / cold öffnen Brause / ouvert douche / open shower schließen Brause / fermé douche / close shower...
  • Page 6 01800180 13045000 / 13048000 13046000 5 m ( 5 N...
  • Page 7 (0,1 Nm) SW 2 mm (4 Nm) 4 mm (5 Nm)
  • Page 8 60 °C 10 °C 0,3 MPa 36°C 38°C 50°C 60°C 43°C 55°C 17 x...
  • Page 9 Picta 13045000 / 13046000 Picta13048000 52-80 Picta 13045000 Picta 13048000 0,60 0,60 0,55 0,55 0,50 0,50 0,45 0,45 0,40 0,40 0,35 0,35 0,30 0,30 0,25 0,25 0,20 0,20 0,15 0,15 0,10 0,10 0,05 0,05 0,00 0,00 Q = l/min 12 18 24 30 36 42 48...
  • Page 10 13046000 2 mm 4 mm SW 10 mm...
  • Page 11 13046000 96655000 SW 10 mm (8 Nm) 96753000 ( 5 N (0,1 Nm) 2 mm (4 Nm) 4 mm (5 Nm)
  • Page 12 13048000 SW 4 mm...
  • Page 13 13048000 ( 5 N SW 4 mm (5 Nm)
  • Page 14 Picta 13045000 / 13046000 98133000 95014000 (16x2) 98207000 (16x2,3) 92602000 98796000 (20x2,5) (M 40x1,5) 94073000 SW 38 mm 98793000 (Ø 145 mm 96525000 95008000 (M 5x20) SW 4 mm 92730000 98794000 98400000 98142000 95140000 (39x1,5) (23x3) (M 4x20) 98795000 SW 4 mm) 96454000 96655000 (M 5x55) 98790000 98185000 98426000 98418000 (22x2) (19x2) (43x3) 96753000 98791000 Sicherheitseinrichtungen 97667000...
  • Page 15 Picta 13048000 96429000 98185000 96525000 (22x2) (M 5x20) SW 4 mm 92730000 95884000 98400000 (39x1,5) 98133000 98793000 (16x2) (Ø 145 mm 95008000 95140000 (M 4x20) 98796000 SW 4 mm) (M 40x1,5) 98790000 SW 38 mm 98418000 (43x3) 96454000 (M 5x55) 98792000 96338000 92883000 13595000 13597000 (25mm) (Ø150 / 22mm)
  • Page 16 www.hansgrohe.com/cleaning-recommendation Reinigungsempfehlung / Garantie / Kontakt Cleaning recommendation / Warranty / Contact Recommandation pour le nettoyage / Garanties / Contact DVGW SINTEF NF P-IX 13045000 PA-IX 9709/ICC CQ0125 13046000 PA-IX 38298/IDB 13048000 PA-IX 38298/IDB CQ0125 Hansgrohe SE Hansgrohe SE DIN 4109-1 DIN 4109-1 PA-IX 9709/ICC PA-IX 38298/IDB Products Products Hansgrohe · Auestraße 5 - 9 · D-77761 Schiltach · Telefon +49 (0) 78 36/51-1282 · Telefax +49 (0) 7836/511440 E-Mail: info@hansgrohe.com · Internet: www.hansgrohe.com...
