Plus M-18 Series Installation Manual

本紙はコピーボード N-20 シリーズとキャプチャーボード C-20 シリーズの壁面設置用金具の組立説明書です。
警告
● 組立施工業者以外は、設置作業を行わないようお願いいたします。
● 設置および組立は、必ず本紙に基づいて行ってください。誤った設置や組立はけがの原因となります。
● コピーボード本体の取り付け、取り外しには 2 人以上の人数でコピーボード本体を持ち上げてください。
● 設置の詳細につきましてはコピーボード本体の「取扱説明書」および「設置・組立説明書」も併せて参照ください。
● 壁掛用横バーのネジは M6 相当を使用してください。M6 相当以外を使用すると本機が落下してけがの原因となります。
● 壁面には柱や頑丈な間柱に取り付けてください。取り付け後は、堅固に固定されていることを確認してください。
● コンクリート壁面にはアンカーナットやアンカーボルトに類するものをご使用ください。
● 設置後、コピーボード本体へぶら下がるなどの行為はやめてください。特に小さなお子様などがいる場所へ設置される場合
は、販売店または、施工業者と十分な打ち合わせを行い、必要強度を確保してください。
■ 壁掛用横バー梱包一覧
梱包箱を開けて部品をご確認ください。万一不足している場合は、お買い上げの販売店にご連絡ください。
上部壁掛用横バー：1 組（組み付け部品内容 横バー：1 本、上部固定金具：2 個、M4 × 6：8 本 ）
下部壁掛横バー：1 組（組み付け部品内容 横バー：1 本、下部固定金具：2 個、M4 × 6：8 本 ）
本体下部固定ネジ（M4 × 12 ネジ） ：2 本
■ 設置と組み立て
準備：取り付けの前にペントレイを本体に取り付けてください。本体付属の「設置・組立説明書」をご覧ください。
1
. 設置場所の決定
壁掛用横バーは、柱、間柱や支柱に取り付けます。
●

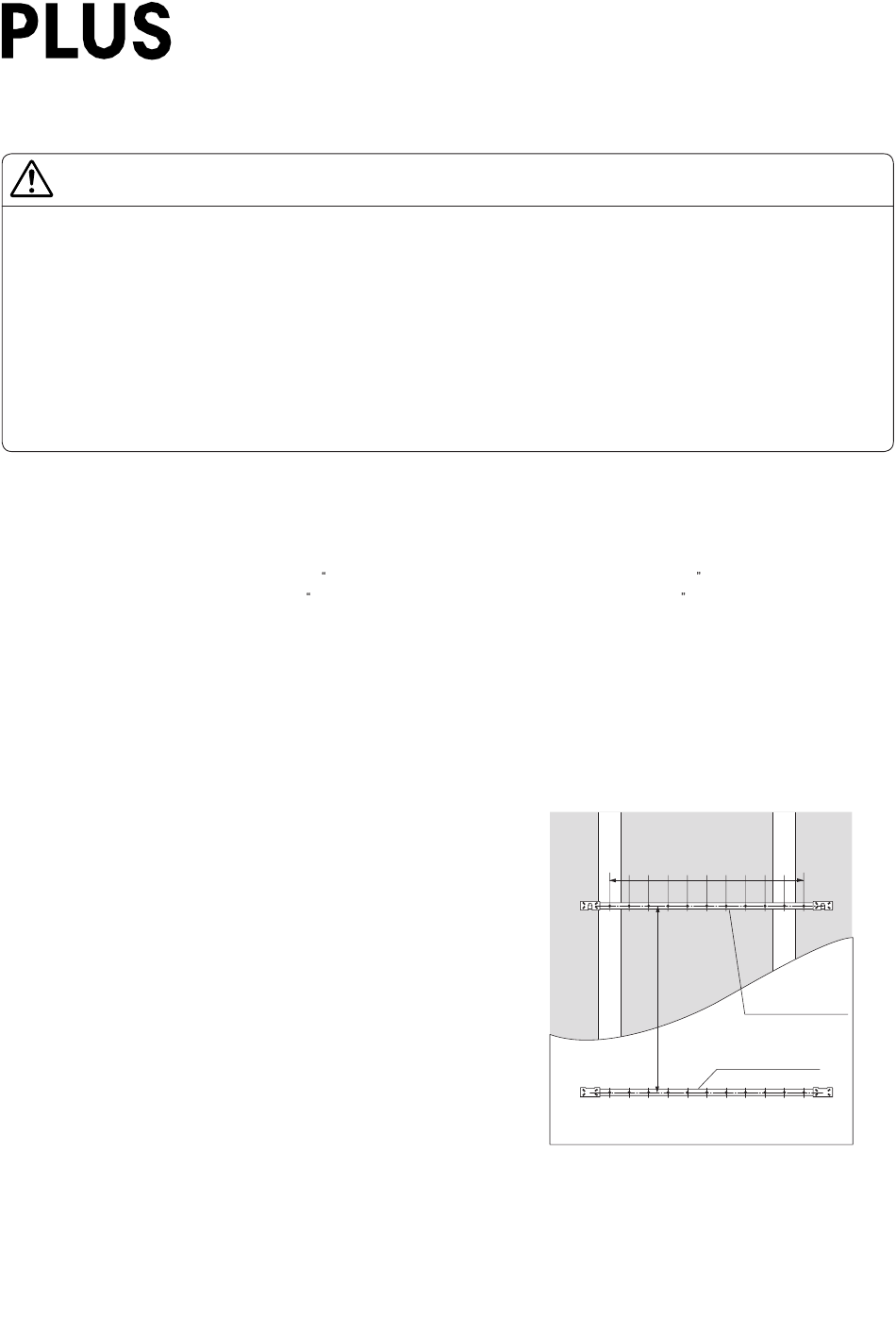

図は壁掛用横バーの取り付け位置です。壁掛用横バーには 8mm 径
●
のネジ穴を 100mm 間隔であけております。
重心が中心位置にくるような穴位置を選択してください。 （極端にか
●
たよらないでください。 ）
コピーボードの標準タイプ、ワイドタイプ共に本体の取り付け位置
●
は同じです。
コピーボード N-20 シリーズ／キャプチャーボード C-20 シリーズ
壁掛用横バー組立説明書
100×10=1000mm
946.5mm
上部壁掛用横バー
下部壁掛用横バー
