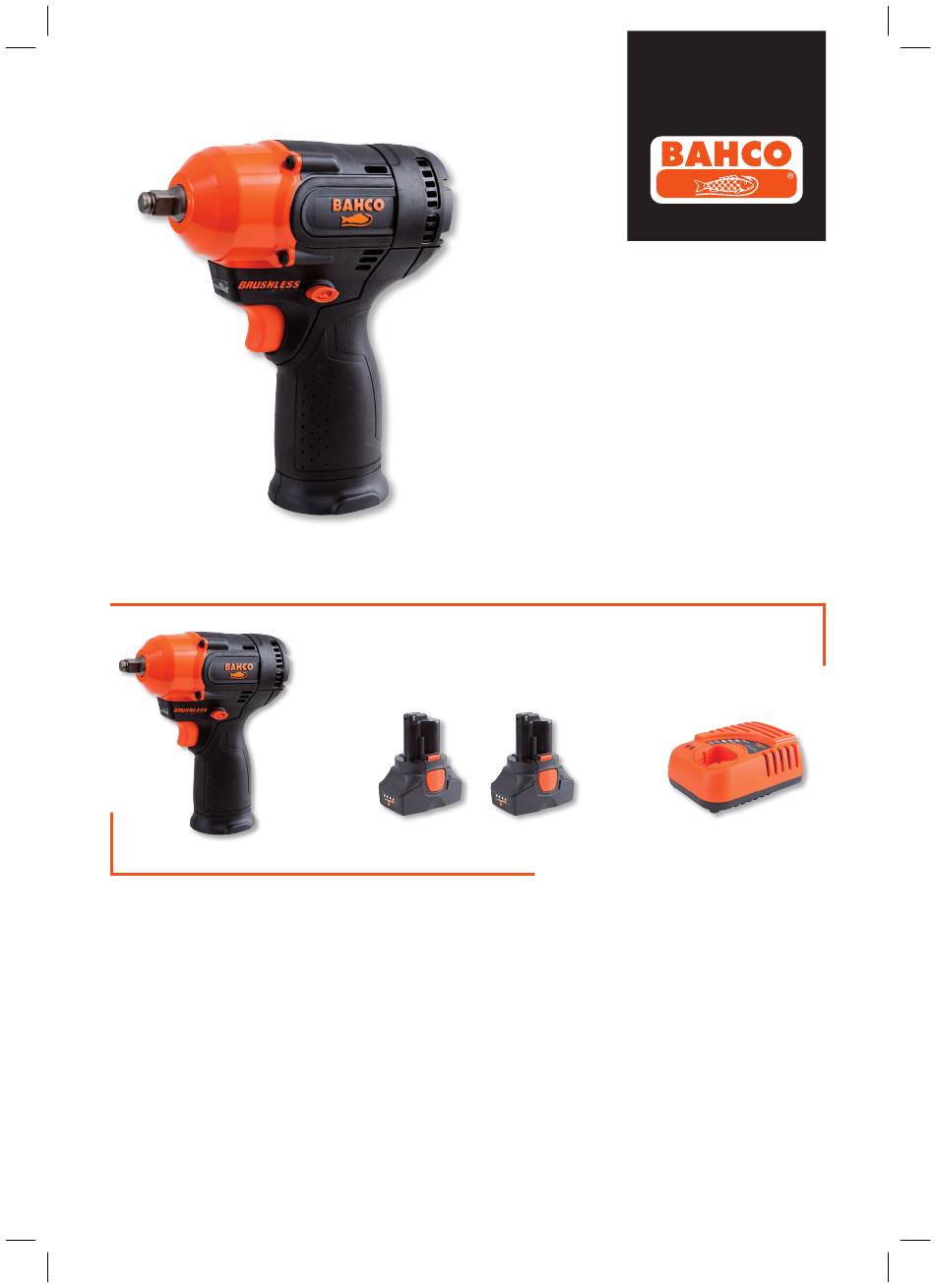

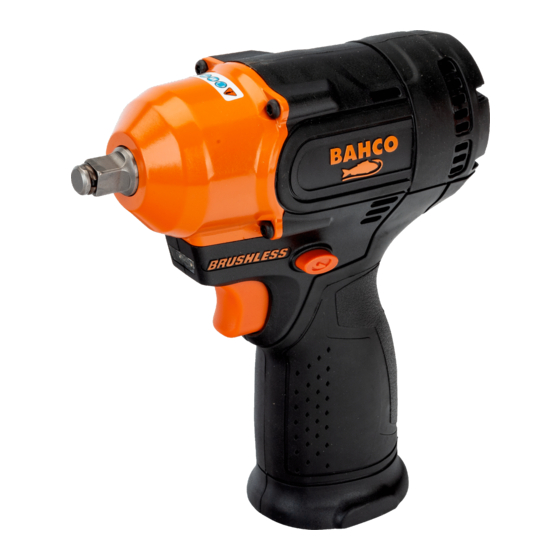

BCL32IW1 14.4V – Cordless 3/8” Impact Wrench BCL32IW1K1 English Italiano Page Pagina ................Suomi Polski Sivu Strona ................... Русский Français Страница Page ..........Español Türkçe Página Sayfa ..............Dansk Latviešu Side Lappuse ..............Deutsch Eesti Seite ........
Page 2: English
ENGLISH Original instructions BCL32IW1 Model: Cordless Impact Wrench OPERATING INSTRUCTIONS WARNING ADVERTISSEMENT: ALWAYS READ INSTRUCTIONS BEFORE WEAR HEARING PROTECTION USING POWER TOOLS ALWAYS WEAR AVOID PROLONGED SAFETY GLASSES EXPOSURE TO VIBRATION 1. GENERAL POWER TOOL SAFETY WARNINGS Read all safety warnings and all instructions. Failure to follow the WARNING warnings and instructions may result in electric shock, fire and/or serious injury.
Page 3 d. Do not abuse the cord. Never use the cord for carrying, pulling or unplugging the power tool. Keep cord away from heat, oil, sharp edges or moving parts. Damaged or entangled cords increase the risk of electric shock. e. When operating a power tool outdoors, use an extension cord suitable for outdoor use.
Page 4 b. Do not use the power tool if the switch does not turn it on and off. Any power tool that cannot be controlled with the switch is dangerous and must be repaired. c. Disconnect the plug from the power source and/or the battery pack from the power tool before making any adjustments, changing accessories, or storing power tools.
Page 5 2. PRODUCT SAFETY INSTRUCTIONS WARNING 1. To ensure the designed operational integrity of power tools, do not remove installed cover or screws. 2. Use your tool at lower input than specified on the nameplate, otherwise, the finish may be spoiled and working efficiency reduced by motor overload. 3.
Page 6 4. ADDITIONAL SAFETY RULES FOR CHARGER & BATTERY PACK WARNING 1. Do not charge battery pack when temperature is below 0°C (32°F) or above 40°C (104°F). 2. Do not attempt to use a set-up transformer, an engine generator or DC power receptacle.
Page 7 5. SPECIFIC SAFETY RULES AND/OR SYMBOLS Recycle Do not throw in Garbage ........Class II Tool Indoor use only ........Do not incinerate and put the battery Do not recharge if the battery is broken on fire or damaged ....
Page 8 5. Your new battery pack is not charged. You need to charge it before use. 6. A lways use the specified charger to charge the battery. When the battery pack is inserted into the charger correctly, the red light will come on and charging will begin. 7. W hen you charge a new battery pack or a battery pack which has not been used for a long period, it may not accept a full charge.
Page 9 8. TOOL OPERATION Installing or Removing Socket (Impact Wrench) Always be sure that the machine is switched off and the battery pack is removed before installing or removing the socket. Fig. 1 Fig. 2 Caution 1. T o install the socket, push the socket into the driving spindle as far as it will go. (See Fig. 1). 2. To remove the socket, simply pull the socket from the driving spindle. 3.
Page 10 9. SPECIFICATIONS Model BCL32IW1 ................................Voltage 14.4V d.c................................No-Load Speed 0~2300 r.p.m............................. Max Torque 4000 kg-cm / 392 N.m / 288 ft-lb ....................Tool Weight 1.0 kg ................................Battery Weight 0.32 kg ..............................Square drive 3/8” (10 mm) ............................. Impacts per Minute 3100 ..............................Vibration 8.14 m/s² ................................Noise 97.8 dB ..................................
Page 11: Suomi
SUOMI Alkuperäisohjeet BCL32IW1 Malli: Johdoton Mutteriväännin KÄYTTÖOHJEET VAROITUS: LUE OHJEET AINA ENNEN SÄHKÖTYÖKALUJEN KÄYTÄ KUULOSUOJAIMIA KÄYTTÖÄ KÄYTÄ AINA VÄLTÄ PITKÄÄ ALTISTUSTA SILMÄSUOJAIMIA TÄRINÄLLE 1. YLEISET SÄHKÖTYÖKALUJEN TURVALLISUUSVAROITUKSET Lue kaikki turvallisuusvaroitukset ja ohjeet. Varoitusten ja ohjeiden VAROITUS noudattamatta jättäminen saattaa aiheuttaa sähköiskun, tulipalon ja/tai vakavan henkilövahingon.
Page 12 c. Älä altista sähkötyökaluja sateelle tai märille olosuhteille. Sähkötyökalun sisään pääsevä vesi lisää sähköiskun vaaraa. d. Älä kohtele johtoa huonosti. Älä käytä johtoa milloinkaan sähkötyökalun kantamiseen, vetämiseen tai irti kytkemiseen. Pidä johto poissa lämmön, öljyn, terävien reunojen tai liikkuvien osien luota. Vaurioituneet tai sotkeutuneet johdot lisäävät sähköiskun vaaraa.
Page 13 g. Jos käytössä on pölyn poistoon ja keräykseen tarkoitettuja laitteita, varmista, että ne on kytketty ja niitä käytetään oikein. Pölyn kerääminen saattaa vähentää pölyyn liittyviä vaaroja. 4. Sähkötyökalun käyttö ja kunnossapito a. Älä käytä sähkötyökalua väkisin. Käytä tarkoitukseen sopivaa sähkötyökalua. Sopiva sähkötyökalu tekee työn paremmin ja turvallisemmin sillä...
Page 14 d. Jos akkua käsitellään väärin, siitä voi vuotaa nestettä. Vältä kosketusta. Jos vahingossa kosket akkunesteeseen, huuhtele kohta vedellä. Jos nestettä joutuu silmiin, hakeudu lisäksi lääkärin hoitoon. Akusta vuotava neste voi aiheuttaa ärsytystä tai palovammoja. 6. Huolto a. Huollata sähkötyökalu koulutetulla henkilöllä käyttäen vain alkuperäistä...
Page 15 5. Muun kuin laturin valmistajan suositteleman tai myymän tarvikkeen käyttö voi aiheuttaa tulipalon, sähköiskun tai henkilövahingon vaaran. 6. Varmista, että johto on sellaisessa paikassa, jossa sen päälle ei astuta, siihen tai sen päälle ei kompastuta eikä se muuten ole alttiina vaurioille tai kuormitukselle.
Page 16 13. Älä jätä akkuja käyttämättömiksi pitkäksi aikaa. Lataa akku 3–6 kuukauden välein ja lataa Li-Ion-akku 40–80 prosentin varaukseen ennen varastointia. 14. Li-Ion-akut ovat herkkiä korkeille lämpötiloille, ja niitä on säilytettävä viileässä ja kuivassa paikassa, jossa ne eivät ole alttiina suoralle valolle. Ihanteellinen käyttö- ja varastointilämpötila on alle 25°C (77°F).
Page 17 6. OMINAISUUDET Kara Merkkivalo Pääkatkaisija Pyörimissuunnan valitsintanko 7. KÄYTTÖOHJEET Akkuyksikön poistaminen tai asettaminen paikalleen 1. Sammuta laite aina ennen akkuyksikön asettamista paikalleen tai poistamista. 2. Poista akkuyksikkö painamalla sen painiketta ja vetämällä se poispäin työkalusta. 3. Aseta akkuyksikkö paikalleen kohdistamalla siinä olevat urat työkalun kohoumiin ja työntämällä...
Page 18 Laturin merkkivalo Virta kytkettynä (vihreä valo vilkkuu hitaasti) Akun alhainen varaus (punainen valo palaa jatkuvasti) Akku ladattu 80 prosenttiin (vihreä valo vilkkuu nopeasti) Akku ladattu 100 prosenttiin (vihreä valo palaa jatkuvasti) Akkuyksikön lämpötila on liian korkea tai liian alhainen (punainen valo vilkkuu hitaasti) Akkuyksikön toimintahäiriö...
Page 19 8. TYÖKALUN KÄYTTÖ Liittimen kiinnittäminen tai poistaminen (iskuväännin) Varmista aina ennen hylsyn asettamista tai poistamista, että laitteen virta on katkaistu ja akkuyksikkö on poistettu. Kuva 1 Kuva 2 Varoitus 1. Kiinnitä hylsy työntämällä se karaan niin pitkälle kuin mahdollista (katso kuva 1). 2.
Page 20 9. TEKNISET TIEDOT Malli BCL32IW1 ................................... Jännite 14,4V d.c................................Kuormittamaton nopeus 0~2300 kierr./min ......................Suurin vääntömomentti 4000 kg-cm / 392 N.m / 288 ft-lb ................. Työkalun paino 1,0 kg ..............................Akun paino 0,32 kg ................................Kapasiteetti 3/8” (10 mm) ...............................
Page 21: Français
FRANÇAIS Traduction de la notice originale BCL32IW1 Modèle : Clé à Chocs Sans Fil INSTRUCTIONS D’UTILISATION AVERTISSEMENT : LISEZ TOUJOURS LES INSTRUCTIONS AVANT PORTEZ DES PROTECTIONS D’UTILISER DES OUTILS ANTIBRUIT ÉLECTRIQUES ÉVITEZ L’EXPOSITION PORTEZ TOUJOURS DES PROLONGÉE AUX LUNETTES DE PROTECTION VIBRATIONS 1.
Page 22 c. N’exposez pas les outils électriques à la pluie ou dans un environnement humide. L’eau qui pénètre dans un outil électrique augmente le risque de choc électrique. d. Ne malmenez pas le cordon. N’utilisez jamais le cordon pour transporter, tirer ou débrancher l’outil électrique. Tenez le cordon à l’écart de la chaleur, de l’huile, des bords tranchants ou des pièces mobiles.
Page 23 f. Portez une tenue adaptée. Ne portez pas de vêtements amples ou de bijoux. Tenez vos cheveux, vos vêtements et vos gants éloignés des pièces mobiles. Des vêtements lâches, des bijoux ou des cheveux longs peuvent se prendre dans les pièces mobiles. g.
Page 24 b. Utilisez les outils électriques uniquement avec les batteries spécifiquement désignées. L’utilisation d’autres batteries peut entraîner un risque de blessure et d’incendie. c. Lorsque la batterie n’est pas utilisée, tenez-la éloignée d’autres objets en métal, tels que des trombones, des pièces de monnaie, des clés, des clous, des vis ou tout autre petit objet métallique pouvant établir une connexion entre une borne et une autre.
Page 25 2. Avant d’utiliser le chargeur, lisez toutes les instructions et les mises en garde apposées sur les batteries et les chargeurs. 3. N’exposez pas le chargeur à la pluie ou la neige. 4. Pour réduire le risque d’endommagement de la fiche et du cordon électrique, débranchez le chargeur en tirant sur la fiche plutôt que sur le cordon.
Page 26 11. Faites attention de ne pas faire tomber, secouer ou cogner la batterie. 12. Ne chargez pas la batterie à l’intérieur d’une boîte ou d’un récipient quelconque. La batterie doit être placée dans un endroit bien aéré pendant la charge. 13.
Page 27 6. FONCTIONS Carré Interrupteur principal Tige de marche avant/ marche arrière 7. INSTRUCTIONS D’UTILISATION Retrait ou installation de la batterie 1. Éteignez toujours la machine avant d’insérer ou de retirer la batterie. 2. Pour retirer la batterie, appuyez sur le bouton situé sur la batterie et extrayez l’outil de la batterie.
Page 28 Témoin LED sur le chargeur Sous tension (le voyant vert clignote lentement) Batterie faible (le voyant rouge reste allumé) Batterie chargée à 80 % (le voyant vert clignote rapidement) Batterie chargée à 100 % (le voyant vert reste allumé) La température de la batterie est trop chaude ou trop froide (le voyant rouge clignote lentement) Dysfonctionnement de la batterie (les voyants rouge et vert restent allumés) Fonction d’indication par LED de la batterie(en option)
Page 29 8. FONCTIONNEMENT DE L’OUTIL Installation ou retrait de la douille (visseuse à chocs) Assurez-vous toujours que la machine est hors tension et que la batterie est retirée avant d’installer ou de retirer la douille. Schéma 1 Schéma 2 Mise en garde 1.
Page 30 9. SPÉCIFICATIONS Modèle BCL32IW1 ................................Tension 14,4V c.c................................Vitesse à vide 0~2300 tours par minute ........................ Couple maximal 4000 kg-cm / 392 N.m / 288 pieds-livre ................Poids de l’outil 1,0 kg ................................ Poids de la batterie 0,32 kg ............................
Page 31: Español
ESPAÑOL Traducción de las instrucciones originales BCL32IW1 Modelo: Llave de Impacto Inalámbrica INSTRUCCIONES DE FUNCIONAMIENTO ADVERTENCIAS: LEA SIEMPRE LAS INSTRUCCIONES USE PROTECCIÓN PARA ANTES DE USAR LOS OÍDOS HERRAMIENTAS ELÉCTRICAS EVITE LA EXPOSICIÓN UTILICE SIEMPRE PROLONGADA A PROTECCIÓN OCULAR LA VIBRACIÓN 1.
Page 32 c. No exponga las herramientas eléctricas a la lluvia ni a la humedad. Si penetra agua en la herramienta eléctrica, el riesgo de descarga eléctrica es mayor. d. Utilice el cable con cuidado. Nunca use el cable para transportar o colgar la herramienta eléctrica, ni tire de él para desconectarla. Mantenga el cable alejado del calor, aceite, bordes afilados o piezas móviles de la herramienta.
Page 33 f. Utilice ropa adecuada. No use prendas holgadas ni joyas. Mantenga su pelo, ropa y guantes alejados de las piezas móviles. La ropa holgada, las joyas y el pelo largo puede engancharse en las piezas móviles. g. Si se incluyen dispositivos para la conexión de aparatos de extracción y recolección del polvo, asegúrese de se que conecten y de que se utilicen correctamente.
Page 34 b. Use las herramientas eléctricas solo con las baterías específicamente indicadas. El uso de cualquier otra batería puede entrañar riesgo de lesiones e incendios. c. Cuando la batería no esté en uso, manténgala alejada de otros objetos metálicos, como clips, monedas, llaves, clavos, tornillos u otros objetos metálicos pequeños que pudieran conectar un terminal con el otro.
Page 35 2. Antes de usar el cargador, lea todas las instrucciones e indicaciones de advertencia de las baterías y del cargador. 3. No exponga el cargador a la lluvia ni la nieve. 4. Para reducir el riesgo de daños en el enchufe y en el cable, desconecte el cargador tirando del enchufe, no del cable.
Page 36 10. No incinere la batería aunque esté muy dañada o completamente desgastada. En contacto con el fuego, la batería puede explotar. 11. Tenga cuidado de no dejar caer, sacudir o golpear la batería. 12. No la cargue dentro de una caja o contenedor de cualquier tipo. La batería debe estar en un área bien ventilada durante la carga.
Page 37 6. CARACTERÍSTICAS Cuadrado Interruptor principal Botón de selección normal e inverso 7. MANUAL DE INSTRUCCIONES Extracción e instalación de la batería 1. Apague siempre el aparato antes de instalar o extraer la batería. 2. Para extraer la batería, pulse el botón de la misma y tire del cuerpo de la herramienta para separarlo de la batería.
Page 38 Luces LED del cargador Encendido (luz verde que parpadea lentamente) Batería baja (luz roja fija) Batería cargada al 80% (luz verde que parpadea rápidamente) Batería cargada al 100% (luz verde fija) La temperatura de la batería es demasiado alta o demasiado baja (luz roja que parpadea lentamente) Batería averiada (luz roja y luz verde fijas) Función de indicación de batería con LED (opcional) La batería dispone de un botón y de LED verdes que indican en 4 niveles la carga restante.
Page 39 8. FUNCIONAMIENTO DE LA HERRAMIENTA Instalación y extracción del casquillo (destornillador de impacto) Asegúrese siempre de que el aparato esté apagado y de que se haya retirado la batería antes de instalar o extraer el casquillo. Fig. 1 Fig. 2 Precaución 1.
Page 40 9. ESPECIFICACIONES Modelo BCL32IW1 ................................Voltaje 14,4V c.c................................. Velocidad sin carga 0~2300 r.p.m..........................Par de torsión máximo 4000 kg-cm / 392 N.m / 288 ft-lb ................Peso de la herramienta 1,0 kg ............................ Peso de la batería 0,32 kg ............................
Page 41: Dansk
DANSK Oversættelse af den originale brugsanvisning BCL32IW1 Model: Trådløs Slagnøgle BETJENINGSVEJLEDNING ADVARSEL: LÆS ALTID VEJLEDNINGEN BRUG HØREVÆRN FØR BRUG AF ELVÆRKTØJER UNDGÅ LANGVARIG BRUG ALTID EKSPONERING FOR ØJENBESKYTTELSE VIBRATIONER 1. GENERELLE SIKKERHEDSADVARSLER FOR ELVÆRKTØJ Læs alle sikkerhedsadvarslerne og alle instruktionerne.
Page 42 d. Misbrug ikke ledningen. Brug ikke ledningen til at bære, trække eller fjerne elværktøjets stik fra stikkontakten. Hold ledningen væk fra varme, olie, skarpe kanter eller bevægelige dele. Beskadigede eller sammenfiltrede ledninger øger risikoen for elektrisk stød. e. Ved udendørs brug af et elværktøj skal du bruge en forlængerledning, der er egnet til udendørsbrug.
Page 43 g. Hvis der forefindes enheder til tilslutning af støvudsugning og opsamlingsfaciliteter, skal du sikre, at disse er tilsluttet og bruges korrekt. Brug af støvopsamling kan reducere farlige situationer i forbindelse med støv. 4. Brug og vedligeholdelse af elværktøj a. Brug ikke unødig tvang på værktøjet. Brug det korrekte elværktøj til din opgave.
Page 44 d. Ved misbrug kan der strømme væske ud fra batteriet – undgå at komme i kontakt med væsken. Hvis du kommer i kontakt med væsken ved en fejl, skal du skylle efter med vand. Hvis væsken kommer i kontakt med øjnene, skal du desuden søge lægehjælp. Væske, der strømmer ud fra batteriet, kan medføre irritation eller forbrænding.
Page 45 4. Reducer risikoen for beskadigelse af det elektriske stik og ledningen ved at trække i sikket i stedet for i ledningen, når du skal frakoble opladeren. 5. Brug af tilbehør, der ikke anbefales eller sælges af opladerens producent, kan medføre brandfare, elektrisk stød eller personskade. 6.
Page 46 11. Pas på ikke at tabe, ryste eller støde batterienheden. 12. Oplad ikke i en kasse eller beholder af nogen art. Batterienheden skal placeres på et godt ventileret område under opladning. 13. Batterierne må ikke være ubrugte i længere tid. Genoplad batteriet for hver 3~6 måneder, og Li-Ion-batterier skal have et opladningsniveau på...
Page 47 6. OVERSIGT OVER HOVEDKOMPONENTERNE Ambolt Hovedafbryder Retningsomskifter højreløb/venstreløb 7. BETJENINGSVEJLEDNING Afmontering eller montering af batterienheden 1. Sluk altid for maskinen, inden batterienheden monteres eller afmonteres. 2. Fjern batterienheden ved at trykke på knappen på batterienheden og trække værktøjsenheden af batterienheden. 3.
Page 48 LED-lyset på opladeren Strøm til (grønt lys blinker langsomt) Lavt batteri (rødt lys lyser konstant) Batteri opladet 80% (grønt lys blinker hurtigt) Batteri opladet 100% (grønt lys lyser konstant) Batterienhedens temperatur er for varm eller for kold (rødt lys blinker langsomt) Funktionsfejl for batterienhed (rødt og grønt lys lyser konstant) LED-indikationsfunktion for batterienhed (ekstraudstyr) Batterienheden har en “SW”-knap og 4 grønne LED’er til at indikere den resterende kapacitet.
Page 49 8. BETJENING AF VÆRKTØJET Montering eller afmontering af toppen (slagnøgle) Vær altid sikker på, at maskinen er slukket, og at batterienheden er fjernet, før toppen monteres eller afmonteres. Fig. 1 Fig. 2 Forsigtig 1. Toppen monteres ved at skubbe den så langt ind i drivspindlen, som den kan komme. (Se fig.
Page 50 9. SPECIFIKATIONER Model BCL32IW1 ................................Spænding 14,4V d.c................................Hastighed uden belastning 0~2300 o/min......................Maks. moment 4000 kg-cm / 392 N.m / 288 ft-lb .................... Værktøjets vægt 1,0 kg ..............................Batteriets vægt 0,32 kg ..............................Kapacitet 3/8” (10 mm) ..............................
Page 51: Deutsch
DEUTSCH Übersetzung der ursprünglichen Anweisungen BCL32IW1 Modell: Kabelloser Schlagschrauber BETRIEBSANLEITUNG WARNUNG: VOR DEM EINSATZ VON ELEKTROWERKZEUGEN IMMER AUGENSCHUTZ TRAGEN DIE BEDIENUNGSANWEISUNG LESEN EINE VERLÄNGERTE IMMER AUGENSCHUTZ AUSSETZUNG GEGENÜBER TRAGEN VIBRATIONEN VERHINDERN 1. ALLGEMEINE SICHERHEITSHINWEISE FÜR ELEKTROWERKZEUGE Lesen Sie alle Sicherheitshinweise und -anweisungen.
Page 52 b. Vermeiden Sie Körperkontakt mit geerdeten Oberflächen, wie z.B. Rohren, Heizkörpern, Herden und Kühlschränken. Es liegt ein erhöhtes Risiko eines elektrischen Schlags vor, wenn Ihr Körper geerdet ist. c. Setzen Sie Elektrowerkzeuge keinem Regen oder nassen Bedingungen aus. Gelangt Wasser in ein Elektrowerkzeug, erhöht dies das Risiko eines elektrischen Schlages.
Page 53 d. Entfernen Sie alle Regulier- oder Schraubenschlüssel, bevor Sie das Elektrowerkzeug einschalten. Ein Schraubenschlüssel oder ein Schlüssel, der an einem drehenden Teil des Elektrowerkzeuges befestigt bleibt, kann zu Personenschäden führen. e. Nicht übergreifen. Stets auf sicheren Stand und Gleichgewicht achten. Dies ermöglicht eine bessere Kontrolle über das Gerät in unerwartetenSituationen.
Page 54 und die auszuführenden Arbeiten. Die Verwendung des Elektrowerkzeuges für andere Zwecke als die, für die es vorgesehen ist könnte zu einer gefährlichen Situation führen. 5. Akku-Werkzeug-Verwendung und Pflege a. Nur mit dem vom Hersteller vorgegebenen Ladegerät aufladen. Die Verwendung von Ladegeräten, die für eine andere Art von Akku bestimmt sind, kann dazu führen, dass sich der Akku beim Laden entzündet.
Page 55 Das Werkstück ist instabil, wenn Sie es in der Hand oder am Körper halten und Sie könnten die Kontrolle verlieren. 5. Verwenden Sie nur Zubehör, das vom Hersteller für Ihr Modell empfohlen wird. Zubehör, das für ein Werkzeug geeignet ist, könnte mit einem anderen Werkzeug ein Risiko darstellen.
Page 56 3. Lassen Sie nicht zu, dass etwas die Lüftungsschlitze des Ladegeräts abdeckt oder verstopft. 4. Die Kontakte des Akkus immer mit der Akkuabdeckung abdecken, wenn der Akku: nicht verwendet wird. 5. Den Akku nicht kurzschließen. 6. Die Kontakte nicht mit leitfähigen Materialien berühren. 7.
Page 57 5. SPEZIFISCHE SICHERHEITSREGELN UND SYMBOLE Recycling Nicht In den Abfall werfen ........Klasse II-Werkzeug Nur für Anwendungen im Innenbereich geeignet ........Den Akku nicht verbrennen oder entzünden Defekte oder beschädigte Akkus nicht aufladen ........Von Feuchtigkeit fernhalten Stromschlagrisiko ....
Page 58 4. Nach Ende des Ladezyklus leuchtet das Lämpchen grün. Der Akku ist nun betriebsbereit. 5. Ihr neuer Akku ist nicht aufgeladen. Sie müssen ihn vor Gebrauch aufladen. 6. Verwenden Sie immer das angegebene Ladegerät, um den Akku aufzuladen. Wenn der Akku richtig in das Ladegerät eingesetzt ist, leuchtet das rote Lämpchen und der Ladevorgang beginnt.
Page 59 5. Laden Sie den Akku nicht, wenn die Umgebungstemperatur unter 0°C (32°F) oder über 40°C (104°F) liegt. 6. Wenn Sie den kalten Akku (unter 0°C) im warmen Innenbereich laden, lassen Sie den Akku eine Stunde im Zimmer aufwärmen, bevor Sie den Akku. 7.
Page 60 Drehmoment-Koeffizienten, der Schraubenklasse und der Schraubenlänge ab. 10. Die Art und Weise, wie Sie die Maschine halten oder das Material an der Position, an der festgezogen werden soll, wirken sich auf das Drehmoment auf. 9. TECHNISCHE DATEN Modell BCL32IW1 ................................Spannung 14,4V DC ................................
Page 61: Nederlands
NEDERLANDS Vertaling van de oorspronkelijke Gebruiksaanwijzing BCL32IW1 Model: Snoerloze Slagmoersleutel GEBRUIKSAANWIJZING WAARSCHUWING: LEES ALTIJD EERST DE INSTRUCTIES VOORDAT DRAAG ALTIJD U ELEKTRISCHE GEHOORBESCHERMING GEREEDSCHAPPEN GEBRUIKT VERMIJD LANGDURIGE DRAAG ALTIJD BLOOTSTELLING AAN OOGBESCHERMING TRILLINGEN 1. ALGEMENE VEILIGHEIDSWAARSCHUWINGEN VOOR ELEKTRISCH GEREEDSCHAP Lees alle veiligheidswaarschuwingen en instructies. Het niet...
Page 62 c. Stel elektrisch gereedschap niet bloot aan regen of natte omstandigheden. Water dat in een elektrisch gereedschap komt, vergroot het risico op een elektrische schok. d. Ga zorgvuldig om met het snoer. Gebruik het snoer nooit voor het dragen, trekken of loskoppelen van het elektrisch gereedschap. Houd het snoer uit de buurt van hitte, olie, scherpe randen of bewegende delen.
Page 63 f. Draag geschikte kleding. Draag geen losse kleding of sieraden. Houd uw haar, kleding en handschoenen uit de buurt van bewegende delen. Losse kleding, sieraden of lang haar kunnen vast komen te zitten in de bewegende delen. g. Indien er apparaten worden meegeleverd voor de verbinding van apparatuur voor het wegzuigen en verzamelen van stof, zorg er dan voor dat deze verbonden zijn en juist worden gebruikt.
Page 64 b. Gebruik elektrische gereedschappen slechts met de specifiek aangewezen accu’s. Het gebruik van andere accu’s kan een risico op letsel en brand veroorzaken. c. Wanneer de accu niet wordt gebruikt, houd deze dan uit de buurt van andere metalen voorwerpen, zoals paperclips, munten, sleutels, spijkers, schroeven of andere kleine metalen voorwerpen die een verbinding kunnen maken van de ene terminal naar de andere.
Page 65 2. Lees alle instructies en waarschuwende markeringen op accu’s en laders voordat u de lader gebruikt. 3. Stel de lader niet bloot aan regen of sneeuw. 4. Trek aan de stekker in plaats van aan het snoer wanneer u de lader loskoppelt, om het risico op het beschadigen van de elektrische stekker en het snoer te verminderen.
Page 66 10. Verbrand de accu niet, zelfs wanneer deze zwaar beschadigd is of volledig versleten. De accu kan exploderen in een brand. 11. Let erop de accu niet te laten vallen, te schudden of ermee te slaan. 12. Laad niet op in een doos of een container. De accu moet tijdens het laden in een goed geventileerde omgeving worden geplaatst.
Page 67 6. ELEMENTEN Aambeeld Hoofdschakelaar Vooruit/achteruit-staaf 7. GEBRUIKSAANWIJZING Verwijderen of plaatsen van de accu 1. Schakel altijd de machine uit voordat de accu wordt geplaatst of verwijderd. 2. Druk op de knop op de accu en trek het gereedschap weg van de accu om de accu te verwijderen.
Page 68 Het ledlampje op de lader Aan (groene lampje knippert langzaam) Lage acculading (rood lampje blijft branden) Accu 80% opgeladen (groen lampje knippert snel) Accu 100% opgeladen (groen lampje blijft branden) Accutemperatuur is te warm of te koud (rood lampje knippert langzaam) Storing van de accu (rood en groen lampje blijfven branden) Accu led-indicatiefunctie (Optioneel) De accu heeft een ‘SW’-knop en 4-staps groene led’s om de resterende capaciteit van de accu...
Page 69 8. BEDIENING VAN HET GEREEDSCHAP Plaatsen of verwijderen van dop (slagmoersleutel) Zorg ervoor dat de machine altijd is uitgeschakeld en de accu is verwijderd voordat u bits plaatst of verwijdert. Fig. 1 Fig. 2 Waarschuwing 1. D uw de dop zo ver mogelijk in de aandrijfspindel om deze te plaatsen (zie fig. 1). 2. Trek het bit uit de aandrijfspindel om het bit te verwijderen. 3.
Page 70 9. SPECIFICATIES Model BCL32IW1 ................................Spanning 14,4V DC ................................Stationaire snelheid 0~2300 t.p.m..........................Max koppel 4000 kg-cm / 392 N.m / 288 ft-lb ....................Gewicht van gereedschap 1,0 kg ..........................Gewicht van de accu 0,32 kg ............................Capaciteit 3/8” (10 mm) ..............................
Page 71: Svenska
SVENSKA Översättning av den ursprungliga bruksanvisningen BCL32IW1 Modell: Sladdlös Mutterdragare BRUKSANVISNING VARNING! LÄS ALLTID ANVISNINGARNA INNAN DU ANVÄNDER ETT ANVÄND HÖRSELSKYDD ELVERKTYG UNDVIK LÅNGVARIG ANVÄND ALLTID ÖGONSKYDD VIBRATIONSEXPONERING 1. ALLMÄNNA SÄKERHETSVARNINGAR GÄLLANDE ELVERKTYG Läs alla säkerhetsvarningar och alla instruktioner. VARNING Om varningarna och instruktionerna inte följs kan det leda till elektriska stötar,...
Page 72 c. Utsätt inte elverktyg för regn eller fukt. Vatten som tränger in i ett elverktyg ökar risken för elektriska stötar. d. Använd inte sladden på fel sätt. Använd aldrig sladden för att bära, dra eller koppla bort elverktyget från eluttaget. Håll sladden borta från värme, olja, vassa kanter eller rörliga delar.
Page 73 g. Om det går att förse enheter med dammutsugs- och uppsamlingsfunktioner ska de anslutas och användas på ett lämpligt sätt. Om du använder dammuppsamlare minskar du risken för dammrelaterade faror. 4. Användning och skötsel av elverktyg a. Forcera inte elverktyget. Använd rätt elverktyg för tillämpningen. Rätt elverktyg gör arbetet bättre och säkrare med den kapacitet för vilket det konstruerades.
Page 74 d. Under skadliga förhållanden eller om batteriet skadas kan vätska tränga ut ur batteriet – undvik kontakt med denna. Om oavsiktlig kontakt inträffar ska du spola med vatten. Om vätska kommer i kontakt med ögonen ska du dessutom skaffa medicinsk hjälp. Vätska som tränger ut ur batteriet kan orsaka irritation eller brännskador.
Page 75 5. Användning av ett tillbehör som inte rekommenderas eller säljs av laddarens tillverkare kan leda till risk för brand, elektriska stötar eller personskador. 6. Se till att sladden är placerad så att ingen kan gå på den, snubbla på den eller på...
Page 76 13. Låt inte batterier vara oanvända under längre tidsperioder. Ladda batteriet var tredje till sjätte månad och ladda litiumjonbatteriet till en laddningsnivå på 40–80 % före förvaring. 14. Litiumjonbatterier är känsliga för höga temperaturer och ska förvaras svalt, torrt och på avstånd från direkt ljus. Idealtemperaturen för drift och förvaring är under 25°C (77°F).
Page 77 6. FUNKTIONER Mothåll Lysdiod Huvudströmbrytare Skjutreglage för framåt/bakåt 7. BRUKSANVISNING Ta bort eller montera batteripaketet 1. Stäng alltid av maskinen innan du sätter i eller tar bort batteripaketet. 2. Ta bort batteripaketet genom att trycka på knappen på batteripaketet och dra ut batteripaketet från verktygsenheten i motsatt riktning. 3.
Page 78 Lysdioden på laddaren Strömtillförsel (den gröna lampan blinkar långsamt) Låg batterinivå (den röda lampan lyser med fast sken Batteriet är laddat till 80% (den gröna lampan blinkar snabbt) Batteriet är laddat till 100% (den gröna lampan lyser med fast sken) Batteripaketets temperatur är för hög eller för låg (den röda lampan blinkar långsamt Funktionsfel i batteripakete...
Page 79 8. VERKTYGSANVÄNDNING Montera eller demontera hylsa (slående mutterdragare) Se alltid till att maskinen är avstängd och att batteripaketet är borttaget innan du monterar eller tar bort hylsan. Fig. 1 Fig. 2 Iaktta försiktighet 1. M ontera hylsan genom att trycka in den i drivspindeln så långt det går (se fig. 1). 2. Ta bort hylsan genom att dra ut den ur drivspindeln. 3.
Page 80 9. TEKNISKA DATA Modell BCL32IW1 ................................Spänning i volt 14,4V DC ............................... Tomgångsvarvtal 0~2300 varv/min .......................... Max. åtdragningsmoment 4000 kg-cm / 392 N.m / 288 ft-lb ..............Verktygets vikt 1,0 kg ................................ Batteriets vikt 0,32 kg ............................... Kapacitet 3/8” (10 mm) ..............................
Page 81: Italiano
ITALIANO Traduzione delle istruzioni originali BCL32IW1 Modello: Avvitatore Cordless ISTRUZIONI PER L’USO AVVERTENZA: LEGGERE SEMPRE LE ISTRUZIONI PRIMA INDOSSARE PROTEZIONI DI UTILIZZARE GLI PER LE ORECCHIE ELETTROUTENSIL EVITARE L’ESPOSIZIONE INDOSSARE SEMPRE PROLUNGATA ALLE OCCHIALI DI PROTEZIONE VIBRAZIONI 1. AVVERTENZE GENERALI SULLA SICUREZZA DEGLI ELETTROUTENSILI Leggere tutte le avvertenze sulla sicurezza e tutte le istruzioni.
Page 82 c. Non esporre gli elettroutensili a pioggia o umidità. L’ingresso di acqua negli elettroutensili aumenta il rischio di scosse elettriche. d. Non manomettere il cavo di alimentazione. Non usare il cavo per trasportare, tirare o scollegare l’elettroutensile. Non avvicinare il cavo a fonti di calore, olio, bordi affilati o parti in movimento.
Page 83 f. Indossare indumenti idonei. Non indossare abiti larghi o gioielli. Non avvicinare capelli, indumenti e guanti alle parti in movimento. Indumenti larghi, gioielli o capelli lunghi potrebbero rimanere impigliati nelle parti in movimento. g. Se sono previsti dei dispositivi per il collegamento di dispositivi di smaltimento e raccolta polveri, accertarsi che vengano collegati e utilizzati correttamente.
Page 84 c. Quando la batteria non è in uso, tenerla a distanza di sicurezza da altri oggetti metallici, quali graffette, monete, chiavi, chiodi, viti o altri piccoli oggetti metallici che possono collegare tra loro i morsetti. La messa in corto dei morsetti della batteria può causare ustioni o incendi. d.
Page 85 3. Non esporre il caricabatterie alla pioggia o alla neve. 4. Per ridurre il rischio di danni alla spina e al cavo elettrico, tirare la spina anziché il cavo quando si scollega il caricabatterie. 5. L’uso di un accessorio non consigliato o venduto dal produttore del caricabatterie può...
Page 86 11. Fare attenzione a non far cadere, scuotere o urtare la batteria. 12. Non caricare all’interno di una scatola o contenitore di qualsiasi tipo. La batteria deve essere posizionata in un’area ben ventilata durante la ricarica. 13. Non lasciare le batterie inutilizzate per un periodo prolungato di tempo. Ricaricare la batteria ogni 3 ~ 6 mesi e portare la batteria agli ioni di litio al livello di carica del 40 ~ 80% prima di riporla.
Page 87 6. CARATTERISTICHE Incudine Interruttore principale Asta avanti/indietro 7. ISTRUZIONI PER L’USO Rimozione o installazione della batteria 1. Spegnere sempre la macchina prima di inserire o rimuovere il gruppo batteria. 2. Per rimuovere la batteria, premere il pulsante sulla batteria ed estrarre l’unità...
Page 88 La spia a LED sul caricabatteria Accensione (la spia verde lampeggia lentamente) Batteria scarica (la spia rossa rimane accesa) Batteria carica all’80% (la spia verde lampeggia rapidamente) Batteria carica al 100% (la spia verde rimane accesa) La temperatura della batteria è troppo elevata o troppo bassa (la spia rossa lampeggia lentamente) Malfunzionamento della batteria (le spie di colore rosso e verde rimangono accese)
Page 89 8. FUNZIONAMENTO DELL’UTENSILE Installazione o rimozione punta (avvitatore a impulsi) Accertarsi sempre che la macchina sia spenta e la batteria venga rimossa prima di installare o di rimuovere la chiave a bussola. Fig. 1 Fig. 2 Attenzione 1. Per installare la chiave a bussola, spingerla completamente nel mandrino guida (vedere fig. 7).
Page 90 9. CARATTERISTICHE TECNICHE Modello BCL32IW1 ................................Tensione 14,4V c.c................................Velocità a vuoto 0~2300 giri/min ..........................Coppia max 4000 kg-cm / 392 N.m / 288 ft-lb ....................0~3000 ...................................... Peso utensile 1,0 kg ................................Peso della batteria 0,32 kg ............................
Page 91: Polski
POLSKI Instrukcje oryginalne BCL32IW1 Model: Bezprzewodowy Klucz Pneumatyczny INSTRUKCJA OBSŁUGI OSTRZEŻENIE: PRZED KORZYSTANIEM Z NOSIĆ ŚRODKI ELEKTRONARZĘDZI ZAWSZE NALEŻY ZAPOZNAĆ SIĘ Z OCHRONY USZU INSTRUKCJAMI ZAWSZE NOSIĆ OSŁONĘ UNIKAĆ DŁUGIEJ OCZU EKSPOZYCJI NA WIBRACJE 1. OGÓLNE OSTRZEŻENIA DOTYCZĄCE BEZPIECZNEJ EKSPLOATACJI ELEKTRONARZĘDZI Należy przeczytać...
Page 92 b. Unikać kontaktu ciała z uziemionymi powierzchni, takimi jak rury, radiatory, przewody i chłodnice. Uziemienie użytkownika zwiększa ryzyko porażenia prądem elektrycznym. c. Nie należy używać elektronarzędzi podczas deszczu lub w mokrych warunkach. Przenikająca do elektronarzędzia woda zwiększa ryzyko porażenia prądem elektrycznym. d.
Page 93 e. Nie wychylać się za daleko. Przez cały czas należy zachowywać odpowiednią postawę i równowagę. Zapewnia to lepszą kontrolę nad elektronarzędziem w nieprzewidzianych sytuacjach. f. Należy używać odpowiedniej odzieży. Nie należy nosić luźnej odzieży lub biżuterii. Włosy, odzież i rękawiczki należy trzymać z dala od ruchomych części.
Page 94 5. Używanie i konserwacja akumulatora a. Ładować akumulator wyłącznie za pomocą ładowarki określonej przez producenta. Używanie ładowarki przeznaczonej dla jednego rodzaju akumulatora do ładowania akumulatora innego rodzaju może grozić pożarem. b. Elektronarzędzia należy używać wyłącznie z odpowiednio określonymi akumulatorami. Korzystanie z innych akumulatorów może prowadzić...
Page 95 5. Należy używać wyłącznie akcesoriów zalecanych przez producenta dla odpowiedniego modelu urządzenia. Korzystanie z akcesoriów przeznaczonych do jednego urządzenia w pracy z innym urządzeniem może prowadzić do obrażeń. 3. WAŻNE WSKAZÓWKI DOTYCZĄCE BEZPIECZEŃSTWA OBSŁUGI ŁADOWARKI I AKUMULATORA OSTRZEŻENIE 1. Uwaga: aby ograniczyć ryzyko obrażeń, należy ładować wyłącznie określone akumulatory wielokrotnego użytku.
Page 96 4. Należy zawsze zakryć styki akumulatora za pomocą odpowiedniej osłony, gdy akumulator nie jest używany. 5. Nie dopuszczać do zwarcia akumulatora. 6. Nie dotykać styków żadnymi materiałami przewodzącymi. 7. Nie należy przechowywać akumulatora wraz z innymi metalowymi przedmiotami, takimi jak gwoździe, monety itp. 8.
Page 97 5. SPECYFICZNE ZASADY I/LUB SYMBOLE DOTYCZĄCE BEZPIECZEŃSTWA Recykling Nie należy wyrzucać z odpadami komunalnymi ........Narzędzie klasy ochronności II Wyłącznie do użytku w pomieszczeniach ........Nie podpalać ani nie wkładać Nie ładować ponownie, jeśli akumulator jest akumulatora do ognia zniszczony lub uszkodzony ....
Page 98 4. Po zakończeniu cyklu ładowania, światło zmieni kolor na zielony. Akumulator jest gotowy do użytku. 5. Nowy akumulator nie jest naładowany. Należy go naładować przed użyciem. 6. Do ładowania akumulatora należy zawsze używać określonej ładowarki. Gdy akumulator jest włożony do ładowarki prawidłowo, zaświeci się czerwona lampka i rozpocznie się...
Page 99 5. Nie należy ładować akumulatora, gdy temperatura środowiska wynosi poniżej 0°C (32°F) lub powyżej 40°C (104°F). 6. W przypadku ładowania zimnego akumulatora (o temp. poniżej 0°C) w ciepłym pomieszczeniu akumulator należy przechowywać w pokoju przez godzinę przed uruchomieniem, aby go rozgrzać. 7.
Page 100 9. Nawet jeśli średnica śrub jest taka sama, odpowiedni moment obrotowy wkręcania będzie różny w zależności od współczynnika momentu obrotowego, a także klasy lub długości śruby. 10. Sposób trzymania urządzenia lub dokręcanego materiału wpływa na moment obrotowy. 9. DANE TECHNICZNE Model BCL32IW1 ................................. Napięcie Prąd stały 14,4V ..............................
Page 101: Русский
РУССКИЙ Инструкция Модель: BCL32IW1 Беспроводной Пневматический Гайковерт ИНСТРУКЦИИ ПО ЭКСПЛУАТАЦИИ ПРЕДУПРЕЖДЕНИЕ: ВСЕГДА ЧИТАЙТЕ ИНСТРУКЦИИ ПЕРЕД ИСПОЛЬЗУЙТЕ УШНЫЕ ИСПОЛЬЗОВАНИЕМ ПРОТЕКТОРЫ ЭЛЕКТРОИНСТРУМЕНТОВ ИЗБЕГАЙТЕ ВСЕГДА ИСПОЛЬЗУЙТЕ ПРОДОЛЖИТЕЛЬНОГО СРЕДСТВА ЗАЩИТЫ ГЛАЗ ВОЗДЕЙСТВИЯ ВИБРАЦИИ 1. ОБЩИЕ ПРЕДУПРЕЖДЕНИЯ ПО ТЕХНИКЕ БЕЗОПАСНОСТИ ЭЛЕКТРОИНСТРУМЕНТА Прочтите все предупреждения по технике безопасности...
Page 102 Б. Избегайте контакта частей тела с заземленными поверхностями, такими как трубы, радиаторы, печи и холодильники. Существует повышенный риск поражения электрическим током, если ваше тело заземлено. В. Не используйте электроинструменты под дождем или в условиях высокой влажности. Попадание воды в электроинструмент увеличивает...
Page 103 подключать источник питания и (или) аккумуляторный блок, поднимать или переносить инструмент. Если переносить электроинструменты, положив палец на выключатель, или подавать питание на электроинструменты, когда выключатель находится в положении «Вкл», это может привести к несчастным случаям. Г. Уберите любые регулировочные или гаечные ключи, прежде чем...
Page 104 поломки деталей или любых других неполадок, которые могут повлиять на работу электроинструмента. При наличии повреждений обеспечьте ремонт электроинструмента, прежде чем возобновлять его эксплуатацию. Причиной многих несчастных случаев становится плохое обслуживание электроинструментов. Е. Следите за тем, чтобы режущие инструменты оставались острыми и чистыми. Режущие инструменты с острыми режущими кромками, которые...
Page 105 2. ИНСТРУКЦИИ ПО ТЕХНИКЕ БЕЗОПАСНОСТИ ИЗДЕЛИЯ ПРЕДУПРЕЖДЕНИЕ 1. Для обеспечения предусмотренной эксплуатационной пригодности электроинструментов не снимайте установленную крышку и не удаляйте винты. 2. Используйте инструмент при более низкой входной мощности, чем указано на заводской табличке. В противном случае отделка может быть испорчена, а...
Page 106 8. Не пользуйтесь зарядным устройством после резкого удара по нему, падения или какого-либо другого повреждения. Отнесите его в квалифицированный центр. 9. Чтобы снизить риск поражения электрическим током, отключайте зарядное устройство от розетки, прежде чем приступать к техническому обслуживанию или очистке. Выключение элементов управления не поспособствует...
Page 107 14. Литийионные аккумуляторы чувствительны к высоким температурам и должны храниться в прохладном сухом месте, вдали от прямых солнечных лучей. Идеальная температура для эксплуатации и хранения — ниже 25°C (77°F). 15. Для продления срока службы аккумуляторов литийионный аккумулятор имеет защитную функцию, позволяющую остановить подачу питания. В...
Page 108 6. КОМПОНЕНТЫ Наконечник Светодиодный индикатор Главный переключатель Рычаг переключения прямого/ обратного хода 7. ИНСТРУКЦИИ ПО ЭКСПЛУАТАЦИИ Извлечение и установка аккумуляторного блока 1. Всегда выключайте устройство перед установкой или извлечением аккумуляторного блока. 2. Чтобы извлечь аккумуляторный блок, нажмите на кнопку на аккумуляторном...
Page 109 Светодиодный индикатор на зарядном устройстве Питание включено (зеленая лампочка медленно мигает) Низкий заряд аккумулятора (красная лампочка постоянно горит) Аккумулятор заряжен на 80% (зеленая лампочка быстро мигает) Аккумулятор заряжен на 100% (зеленая лампочка постоянно горит) Температура аккумуляторного блока слишком высокая или слишком низкая...
Page 110 8. ЭКСПЛУАТАЦИЯ ИНСТРУМЕНТА Установка и снятие торцевой головки(пневматический гайковерт) Перед установкой или извлечением торцевой головки обязательно убедитесь в том, что устройство выключено, а аккумуляторный блок снят. Рис. 1 Рис. 2 Внимание! 1. Чтобы установить торцевую головку, вставьте ее в приводной шпиндель как можно глубже (см.
Page 111 9. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ Модель BCL32IW1 ................................Напряжение 14,4В пост. тока ............................Скорость холостого хода 0~2300 об/мин ......................Макс. крутящий момент 4000 кг•см / 392 Н•м / 288 футофунтов ............Вес инструмента 1,0 кг ..............................Вес аккумулятора 0,32 кг ..............................Емкость...
Page 112: Türkçe
İlk kullanım talimatları TÜRKÇE BCL32IW1 Model: Kablosuz Darbeli Anahtari KULLANIM TALİMATLARI UYARI: ELEKTRİKLİ ALETLERİ KULLANMADAN ÖNCE GÖZ KORUYUCU EKİPMAN MUTLAKA TALİMATLARI TAKIN OKUYUN HER ZAMAN GÖZ KORUYUCU UZUN SÜRE TİTREŞİME EKİPMAN TAKIN MARUZ KALMAKTAN KAÇININ 1. GENEL ELEKTRIKLI ALET GÜVENLIK UYARILARI Tüm güvenlik uyarılarını...
Page 113 d. Kabloyu kötü şekilde kullanmayın. Kabloyu asla elektrikli aleti taşımak, çekmek veya fişten çıkarmak için kullanmayın. Kabloyu ısı, yağ, sivri kenarlar veya hareketli parçalardan uzak tutun. Hasar görmüş veya dolanmış kablolar, elektrik çarpması riskini artırır. e. Elektrikli aleti dışarıda kullanırken, dışarıda kullanıma uygun bir uzatma kablosu kullanın.
Page 114 4. Elektrikli alet kullanımı ve bakımı a. Elektrikli aleti zorlamayın. Uygulamanız için doğru elektrikli aleti kullanın. Doğru elektrikli alet, işi tasarlandığı hızda daha iyi vedaha güvenli şekilde yapacaktır. b. Şalter elektrikli aleti açıp kapatmıyorsa aleti kullanmayın. Şalterle kontrol edilemeyen elektrikli alet tehlikelidir ve onarılmalıdır. c.
Page 115 2. ÜRÜN GÜVENLIK TALIMATLARI UYARI 1. Elektrikli aletlerin tasarlandığı işlemsel bütünlüğü korumak için takılı kapağı veya vidaların çıkarmayın. 2. Aletinizi, isim levhasında belirtilenden daha düşük bir girişte kullanın; aksi takdirde, kaplaması bozulabilir ve çalışma verimliliği motorun aşırı yüklenmesi nedeniyle düşebilir. 3.
Page 116 4. ŞARJ CIHAZI VE PIL IÇIN EK GÜVENLIK KURALLARI UYARI 1. Sıcaklık 0°C’nin (32°F) altında veya 40°C’nin (104°F) üzerinde olduğunda pili şarj etmeyin. 2. Yükseltici trafo, motor jeneratörü veya DC elektrik prizi kullanmaya çalışmayın. 3. Şarj cihazı deliklerinin kapanmasını veya tıkanmasını önleyin. 4.
Page 117 5. BELIRLI GÜVENLIK KURALLARI VE/VEYA SIMGELERI Geri Dönüşüm Çöpe Atmayın ........Sınıf II Alet Yalnızca kapalı mekanda kullanın ........Aküyü yakmayın ve ateşe atmayın Kırılan veya hasar gören aküleri şarj etmeyin ........Islatmayın Elektrik çarpması riski ........
Page 118 4. Şarj döngüsü tamamlandıktan sonra, ışık yeşile dönecektir. Pil artık kullanıma hazırdır. 5. Yeni piliniz şarj edilmemiştir. Kullanmadan önce şarj etmeniz gerekir. 6. Pili şarj etmek için her zaman belirtilen şarj cihazını kullanın. Pil şarj cihazına doğru şekilde takıldığında, kırmızı ışık yanacak ve şarj başlayacaktır. 7.
Page 119 8. ALETI ÇALIŞTIRMA Yuvayı Takma veya Çıkarma (Darbeli Anahtar) Yuvayı takmadan veya çıkarmadan önce her zaman makinenin kapalı ve pilin çıkarılmış olduğundan emin olun. Şekil 1 Şekil 2 Dikkat 1. Yuvayı takmak için yuvayı tahrik miline gidebildiği kadar itin. (Bkz. Şekil 1). 2.
Page 120 9. SPESIFIKASYONLAR Model BCL32IW1 ................................. Voltaj 14,4V d.c..................................Yüksüz Hız 0~2300 devir/dk ............................Maks. Tork 4000 kg-cm / 392 N.m / 288 ft-lb ....................... Alet Ağırlığı 1,0 kg ................................Pil Ağırlığı 0,32 kg ................................Kapasite 3/8” (10 mm) ...............................
Page 121: Latviešu
LATVIEŠU VALODĀ Pamatinstrukcija BCL32IW1 Modelis: Bezvada trieciena uzgriežņu atslēga LIETOŠANAS INSTRUKCIJA BRĪDINĀJUMI PIRMS ELEKTROIERĪČU LIETOJIET AUSU LIETOŠANAS VIENMĒR AIZSARGLĪDZEKĻUS IZLASIET INSTRUKCIJAS VIENMĒR IZMANTOJIET NEPAKĻAUJIET SEVI AIZSARGBRILLES ILGSTOŠAI VIBRĀCIJAI 1. VISPĀRĪGI DROŠĪBAS BRĪDINĀJUMI PAR ELEKTROIERĪCĒM Izlasiet visus drošības brīdinājumus un norādījumus.
Page 122 c. Nepakļaujiet elektroierīces lietum vai mitriem apstākļiem. Elektroierīcē iekļuvis ūdens palielinās elektrotrieciena risku. d. Izmantojiet ierīces vadu pareizi. Nekad neizmantojiet vadu, lai nestu vai vilktu elektroierīci vai atvienotu to no barošanas avota. Sargiet vadu no karstuma, eļļas, asām malām vai kustīgām daļām. Bojāti vai samudžināti vadi palielina elektrotrieciena risku.
Page 123 g. Ja ierīce ir aprīkota ar putekļu nosūkšanas un savākšanas iekārtu pieslēgvietu, sekojiet, lai attiecīgās iekārtas ir pievienotas un tiek pareizi izmantotas. Putekļu savākšana var mazināt ar putekļiem saistītu bīstamību. 4. Elektroierīces lietošana un apkope a. Nepalieliniet elektroierīces darbības ātrumu. Izmantojiet paredzētajam nolūkam piemērotu elektroierīci.
Page 124 d. Nepareizi izmantojot akumulatoru, šķidrums var izplūst no akumulatora, tāpēc nepieļaujiet tā nokļūšanu uz ādas. Ja notiek nejauša saskare, noskalojiet ar ūdeni. Ja šķidrums iekļūst acīs, papildus skalošanai lūdziet medicīnisku palīdzību. No akumulatora izšļāktais šķidrums var izraisīt kairinājumu vai apdegumu. 6.
Page 125 3. Nepakļaujiet uzlādes ierīci lietum vai sniegam. 4. Lai mazinātu elektriskās kontaktdakšas un vada bojājuma risku, atvienojot uzlādes ierīci, satveriet un izvelciet kontaktdakšu, bet nevelciet aiz vada. 5. Jebkura tāda palīgpiederuma izmantošana, kas nav uzlādes ierīces ražotāja ieteikts vai pārdots, var radīt ugunsgrēka, elektrotrieciena vai traumas risku. 6.
Page 126 11. Uzmanieties — nenometiet un nekratiet akumulatoru un sargiet to no triecieniem. 12. Neveiciet uzlādi, ievietojot to kastēs vai tvertnēs. Lādēšanas laikā akumulators jānovieto labi vēdināmā vietā. 13. Neatstājiet akumulatorus ilgstoši nelietotus. Veiciet akumulatora uzlādi reizi 3–6 mēnešos, un pirms litija jonu akumulatoru novietošanas glabāšanai uzlādējiet tos līdz aptuveni 40–80 %.
Page 127 6. FUNKCIJA Kvadrātveida gals Gaismas diode Galvenais slēdzis Akumulatora poga 7. LIETOŠANAS INSTRUKCIJA Akumulatora izņemšana un ievietošana 1. Pirms akumulatora ievietošanas vai izņemšanas vienmēr izslēdziet ierīci. 2. Lai izņemtu akumulatoru, nospiediet pogu uz akumulatora un velciet ierīces bloku no akumulatora norādītajā virzienā. 3.
Page 128 Gaismas diode uz uzlādes ierīces Elektrobarošana ieslēgta (zaļa lampiņa lēnām mirgo) Zems akumulatora uzlādes līmenis (deg sarkana lampiņa) Akumulatora uzlāde 80 % (zaļa lampiņa ātri mirgo) Akumulatora uzlāde 100 % (deg zaļa lampiņa) Akumulatora temperatūra ir pārāk augsta vai pārāk zema (sarkana lampiņa lēnām mirgo) Akumulatora kļūdaina nostrāde (deg sarkana un zaļa lampiņa) Akumulatora gaismas diožu darbība (papildaprīkojums)
Page 129 8. IERĪCES LIETOŠANA Uzmavas pievienošana un noņemšana (trieciena uzgriežņu atslēga) Pirms uzmavas pievienošanas vai noņemšanas vienmēr pārliecinieties, vai ierīce ir izslēgta un akumulators ir noņemts. 1. att. 2. att. Brīdinājums 1. Lai uzstādītu uzmavu, bīdiet uzmavu darbvārpstā līdz galam (sk. 1. att.). 2.
Page 130 9. SPECIFIKĀCIJAS Modelis BCL32IW1 ................................Spriegums 14,4 V līdzstrāva ............................Ātrums bez slodzes 0–2300 apgr./min........................Maks. griezes moments 4000 kg/cm / 392 N.m / 288 mārc. uz pēdu ..........Ierīces svars 1,0 kg ................................Akumulatora svars 0,32 kg ............................
Page 131: Eesti
EESTI Originaalkasutusjuhend BCL32IW1 Mudel: Juhtmeta löökmutrivõti KASUTUSJUHEND HOIATUSTEADE! ENNE ELEKTRITÖÖRIISTA KASUTAMIST LUGEGE ALATI KASUTAGE KUULMISKAITSEID LÄBI KASUTUSJUHISED VÄLTIGE PIKAAJALIST KANDKE ALATI KOKKUPUUDET KAITSEPRILLE VIBRATSIOONIGA 1. ÜLDISED ELEKTRITÖÖRIISTADE OHUTUSHOIATUSED Lugege läbi kõik ohutushoiatused ja juhised. Hoiatuste ja juhiste HOIATUS! eiramise korral võivad olla tagajärjeks elektrilöök, tulekahju ja/või tõsised vigastused.
Page 132 c. Kaitske elektritööriistu vihma või niiskete olude eest. Elektritööriista sisse sattunud vesi suurendab elektrilöögi ohtu. d. Ärge käige juhtmega ümber valesti. Ärge kunagi kasutage juhet elektritööriista kandmiseks, tõmbamiseks või pistikupesast väljatõmbamiseks. Kaitske juhet kuumuse, õli, teravate servade või liikuvate osade eest. Katkised või keerdus juhtmed suurendavad elektrilöögi ohtu.
Page 133 g. Kui saadaval on seadmed tolmu eemaldamiseks ja kogumiseks, tuleb need ühendada ja neid tuleb nõuetekohaselt kasutada. Tolmukogumisseadmete kasutamine vähendab tolmuga seotud ohtusid. 4. Elektritööriistade kasutamine ja hooldamine a. Ärge kasutage elektritööriista kasutamisel liigset jõudu. Kasutage töö jaoks sobivat elektritööriista. Õige elektritööriist teeb tööd paremini ja ohutumalt ettenähtud kiirusel.
Page 134 d. Kui akuga valesti ümber käia, võib sellest voolata välja vedelikku, vältige sellega kokkupuutumist. Juhusliku kokkupuutumise korral loputage veega. Kui vedelik satub silma, pöörduge arsti poole. Akust välja voolav vedelik võib põhjustada ärritust ja põletusi. 6. Hooldamine a. Laske elektritööriista hooldada volitatud remontijal, kasutades ainult identseid vahetusosasid.
Page 135 6. Paigaldage juhe nii, et selle peale ei saaks astuda, selle taha või selle peal ei saaks komistada või et seda ei saaks muul viisil kahjustada või koormata. 7. Ärge kasutage laadijat, kui juhe või pistik on katki. Vahetage need kohe välja. 8.
Page 136 Allpool kirjeldatud juhul võib seadme kasutamise ajal mootor seiskuda ka siis, kui vajutate päästikut. See pole tõrge, vaid kaitsefunktsioon. • Kui aku saab tühjaks, siis mootor seiskub. • Kui seade on üle koormatud, võib mootor seiskuda. Sel juhul vabastage tööriista päästik ja kõrvaldage ülekoormuse põhjus. Seejärel saate tööriista uuesti kasutada.
Page 137 7. KASUTUSJUHEND Aku eemaldamine või paigaldamine 1. Enne aku paigaldamist või eemaldamist lülitage seade alati välja. 2. Aku eemaldamiseks vajutage akul olev nupp sisse ja tõmmake see tööriistast eemale. 3. Aku paigaldamiseks pange tööriista soon kohakuti aku soonega ja lükake aku oma kohale. Aku saab paigaldada tööriista kahes suunas.
Page 138 HOIATUS! 1. Ühendage laadija ainult 100–240 V vahelduvvoolu pistikupessa. 2. Kui aku on liiga kuum või liiga külm, ei toimi aku kiirlaadimine ja punane märgutuli vilgub. Kui aku temperatuur on jälle vahemikus 0 °C (32 °F) kuni 50 °C (122 °F), hakkab laadija automaatselt akut laadima.
Page 139 9. Kuigi poldi läbimõõt on sama, erineb õige pingutusmoment olenevalt poldi pingutusmomendi koefitsiendist, klassist ja poldi pikkusest. 10. Pingutusmomenti mõjutab see, kuidas te seadet hoiate, ja materjal kohas, kuhu te polti keerate. 9. TEHNILISED ANDMED Mudel BCL32IW1 ................................Pinge 14,4 V alalispinge ..............................Kiirus ilma koormuseta 0–2300 p/min...
Page 140: Lietuvių
LIETUVIŲ Originalių instrukcijų vertimas BCL32IW1 Modelis: Akumuliatorinis smūginis veržliasukis NAUDOJIMO INSTRUKCIJOS ĮSPĖJAMIEJI PRANEŠIMAI: PRIEŠ NAUDODAMIESI NAUDOKITE KLAUSOS ELEKTRINIAIS ĮRANKIAIS, VISADA APSAUGĄ PERSKAITYKITE INSTRUKCIJAS VISADA UŽSIDĖKITE VENKITE ILGALAIKIO APSAUGINIUS AKINIUS VIBRACIJOS POVEIKIO 1. BENDRIEJI ELEKTRINIO ĮRANKIO NAUDOJIMO SAUGOS ĮSPĖJIMAI Perskaitykite visus saugos įspėjimus ir visas instrukcijas.
Page 141 c. Nesinaudokite elektriniais įrankiais lietuje ar šlapiomis sąlygomis. Į elektrinį įrankį patenkantis vanduo padidina elektros smūgio pavojų. d. Tinkamai elkitės su kabeliu. Niekada neneškite, netraukite ar neatjunkite elektrinio įrankio iš lizdo laikydami už kabelio. Saugokite kabelį nuo karščio, alyvos, aštrių briaunų ar judančių dalių. Pažeisti ar supainioti kabeliai padidina elektros smūgio pavojų.
Page 142 f. Dėvėkite tinkamus drabužius. Nedėvėkite laisvų drabužių ar papuošalų. Pasirūpinkite, kad plaukai, drabužiai ir pirštinės nesiliestų su judančiomis dalimis. Laisvus drabužius, papuošalus ar ilgus plaukus judančios dalys gali įtraukti. g. Jei pridedami dulkių ištraukimo ir surinkimo įrangos prijungimo įtaisai, pasirūpinkite, kad jie būtų prijungti ir tinkamai naudojami. Surinkdami dulkes, galite sumažinti su dulkėmis susijusių...
Page 143 b. Elektrinius įrankius naudokite tik su specialiai jiems skirtomis sudėtinėmis baterijomis. Naudojant bet kokias kitas sudėtines baterijas, gali kilti sužalojimų ir gaisro pavojus. c. Kai sudėtinė baterija nenaudojama, laikykite ją toliau nuo metalinių objektų, pavyzdžiui, sąvaržėlių, monetų, raktų, vinių, varžtų ar kitų nedidelių...
Page 144 3. SVARBIOS ĮKROVIKLIO IR SUDĖTINĖS BATERIJOS SAUGOS INSTRUKCIJOS ĮSPĖJIMAS 1. Perspėjimas: siekdami sumažinti sužalojimų pavojų, įkraukite tik konkretaus tipo pakartotinai įkraunamas sudėtines baterijas. Kitų tipų sudėtinės baterijos gali sprogti ir sužaloti arba sugadinti turtą. 2. Prieš naudodamiesi įkrovikliu, perskaitykite visas sudėtinių baterijų ir įkroviklių instrukcijas ir įspėjamuosius ženklus.
Page 145 7. Nelaikykite sudėtinės baterijos talpykloje kartu su kitais metaliniais objektais, pavyzdžiui, vinimis, monetomis ir pan. 8. Saugokite sudėtinę bateriją nuo vandens ar lietaus. Dėl sudėtinės baterijos trumpojo jungimo gali pradėti tekėti didelė srovė, sudėtinė baterija gali perkaisti, nudeginti ir net visiškai sugesti. 9.
Page 146 5. KONKREČIOS SAUGOS TAISYKLĖS IR (ARBA) SIMBOLIAI Skirta perdirbti Neišmeskite kartu su šiukšlėmis ........II klasės įrankis Tik naudojimui patalpoje ........Nedeginkite ir nemeskite Neįkraukite akumuliatoriaus, jei jis sulaužytas akumuliatoriaus į ugnį ar pažeistas ........Nesušlapinkite Elektros smūgio pavojus ....
Page 147 5. Jūsųnaujasudėtinėbaterijanėraįkrauta.Priešnaudodamituriteją įkrauti. 6. Akumuliatoriuiįkrautivisadanaudokitenurodytąįkroviklį.Tinkamai įstačiussudėtinębaterijąįįkroviklį,pradėsšviestiraudonalemputėir prasidėsįkrovimas. 7. K aiįkraunatenaująsudėtinębaterijąarbasudėtinębateriją,kuriilgą laikąbuvonenaudojama,galinepavyktijospilnaiįkrauti.Tainormali būsenairproblemosnėra.Sudėtinębaterijągalitepilnaiįkrautipoto, kaikeletąkartųjąvisiškaiiškrausite. 8. B aigęįkrauti,atjunkiteįkroviklįnuomaitinimošaltinio. 9. I šimkiteakumuliatoriųišatjungtoįkroviklio,tadapadėkitesaugoti. Įkroviklio LED lemputė Įjungtasmaitinimas(lėtaimirksižalialemputė) Žemaakumuliatoriausįkrova(nepertraukiamaišviečiaraudonalemputė) Akumuliatoriusįkrautas80%(greitaimirksižalialemputė) Akumuliatoriusįkrautas100%(nepertraukiamaišviečiažalialemputė) Peraukštaarbaperžemasudėtinėsbaterijostemperatūra(lėtaimirksi raudonalemputė) Sudėtinėsbaterijosveikimosutrikimas(nepertraukiamaišviečiaraudonair žalialemputės) Sudėtinės baterijos LED indikatorių funkcija (pasirenkama) SudėtinėbaterijaturimygtukąSWir4lygiųžaliosspalvosLEDindikatorius,nurodančiuslikusios įkrovosbūseną.ŽaliasakumuliatoriausįkrovosmatuoklioLEDindikatoriusnurodysįkrovoslygį trumpaipaspaudusmygtukąSW.
Page 148 6. P riešįkraudamisušalusiąsudėtinębateriją(žemesnėsnei0°Ctemperatūros)šiltoje patalpoje,palaikykitejąpatalpojevienąvalandą. 7. B aigęįkrauti,ištraukitekištuką. 8. Į krovikliuituribūtileidžiamaatvėstibentvienąvalandąpotrijųišeilėsatliktųnepertraukiamų įkrovimų. 9. S udėtineibaterijaiįkrautinenaudokitegeneratoriaus. 8. ĮRANKIO NAUDOJIMAS Galvutės uždėjimas arba nuėmimas (smūginis veržliasukis) Priešuždėdamiarnuimdamigalvutę,visadaįsitikinkite,kadįrenginysyraišjungtas,osudėtinė baterija išimta. 1 pav. 2 pav. Perspėjimas 1. N orėdamiuždėtigalvutę,užmaukitejąantvarančiosiosašiesikipatgalo.(Žr.1pav.) 2. N orėdaminuimtigalvutę,tiesiognutraukitejąnuovarančiosiosašies. 3. N orėdamiįjungtiįrenginį,tiesiogpaspauskitepagrindinįjungiklį.Kuodaugiauspausite pagrindinįjungiklį,tuolabiaudidėsįrenginiosukimosigreitis.Norėdamisustabdyti,atleiskite pagrindinįjungiklį.
Page 149 • Įsukantvaržtą: Jeivaržtųpriveržimojėgoskoeficientasirklasėyratokiepatys,tinkamapriveržimojėga skirsis,atsižvelgiantįvaržtoskersmenį. 9. J eivaržtųskersmuovienodas,tinkamapriveržimojėgaskirsis,atsižvelgiantįpriveržimo jėgoskoeficientą,varžtoklasęirvaržtoilgį. 10. Tai,kaipyralaikomasįrenginysarbamedžiaga,priekuriospriveržiama,turėsįtakos priveržimojėgai. 9. SPECIFIKACIJOS Modelis BCL32IW1 ................................Įtampa 14,4Vnuolatinėsrovė ............................ Sukimosigreitisbeapkrovos 0–2300sūk./min ....................Maks.priveržimojėga 4000kg-cm/392N.m/288ft-lb ................Įrankiosvoris 1,0kg ................................Akumuliatoriaussvoris 0,32kg ........................... Keturbriaunis galas 3/8col.(10mm) ........................Smūgiaiperminutę 3100 ..............................Vibracija 8,14m/s²...
Page 150: Ελληνικά
ΕΛΛΗΝΙΚΆ Πρωτότυπες οδηγίες BCL32IW1 Μοντέλο: Κρουστικό κλειδί με μπαταρία ΟΔΗΓΙΕΣ ΛΕΙΤΟΥΡΓΙΆΣ ΠΡΟΕΙΔΟΠΟΙΗΤΙΚΗ ΆΝΆΚΟΙΝΩΣΗ: ΔΙΆΒΆΖΕΤΕ ΠΆΝΤΆ ΤΙΣ ΦΟΡΆΤΕ ΜΕΣΆ ΠΡΟΣΤΆΣΙΆΣ ΟΔΗΓΙΕΣ ΠΡΙΝ ΤΗ ΧΡΗΣΗ ΤΗΣ ΆΚΟΗΣ ΗΛΕΚΤΡΙΚΩΝ ΕΡΓΆΛΕΙΩΝ ΆΠΟΦΕΥΓΕΤΕ ΤΗΝ ΦΟΡΆΤΕ ΠΆΝΤΆ ΓΥΆΛΙΆ ΠΆΡΆΤΕΤΆΜΕΝΗ ΕΚΘΕΣΗ ΆΣΦΆΛΕΙΆΣ ΣΕ ΔΟΝΗΣΗ 1. ΓΕΝΙΚΕΣ ΠΡΟΕΙΔΟΠΟΙΗΣΕΙΣ ΆΣΦΆΛΕΙΆΣ ΗΛΕΚΤΡΙΚΟΥ ΕΡΓΆΛΕΙΟΥ...
Page 151 β. Α ποφεύγετε τη σωματική επαφή με γειωμένες επιφάνειες, όπως σωλήνες, θερμαντικά σώματα, ηλεκτρικές κουζίνες και ψυγεία. Υπάρχει αυξημένος κίνδυνος ηλεκτροπληξίας εάν το σώμα σας γειωθεί. γ. Μ ην εκθέτετε τα ηλεκτρικά εργαλεία στη βροχή ή σε υγρές συνθήκες. Το...
Page 152 δ. Αφαιρέστε οποιοδήποτε κλειδί προσαρμογής ή σύσφιξης πριν την ενεργοποίηση του ηλεκτρικού εργαλείου. Ένα κλειδί προσαρμογής ή σύσφιξης που παραμένει προσαρτημένο σε ένα περιστροφικό μέρος του ηλεκτρικού εργαλείου μπορεί να οδηγήσει σε προσωπικό τραυματισμό. ε. Μην τεντώνετε υπερβολικά το σώμα σας. Διατηρείτε σταθερό πάτημα και...
Page 153 στ. Δ ιατηρείτε τα κοπτικά εργαλεία κοφτερά και καθαρά. Τα σωστά συντηρημένα κοπτικά εργαλεία με κοφτερές ακμές κοπής είναι λιγότερο πιθανό να κολλήσουν και ευκολότερο να ελεγχθούν. ζ. Χρησιμοποιείτε το ηλεκτρικό εργαλείο, τα αξεσουάρ, τις μύτες του εργαλείου κ.λπ. σύμφωνα με τις παρούσες οδηγίες, λαμβάνοντας υπόψη...
Page 154 3. Μη σκουπίζετε τα πλαστικά μέρα με διαλύτη. Διαλύτες, όπως βενζίνη, αραιωτικό, βενζόλιο, τετραχλωράνθρακας, οινόπνευμα, αμμωνία και λάδι που περιέχει χλωρική ένωση, μπορεί να προκαλέσουν ζημιά και ρωγμές στα πλαστικά μέρη. Μην τα σκουπίζετε με τέτοιον διαλύτη. Σκουπίζετε τα πλαστικά μέρη με ένα μαλακό πανί ελαφρώς υγραμένο με σαπουνόνερο. 4.
Page 155 10. Μην αποσυναρμολογείτε τον φορτιστή ή το πακέτο μπαταρίας· πηγαίνετέ τα σε έναν ειδικευμένο κέντρο σέρβις όταν απαιτείται επισκευή. Η εσφαλμένη επανασυναρμολόγηση μπορεί να έχει ως αποτέλεσμα τον κίνδυνο ηλεκτροπληξίας ή πυρκαγιάς. 4. ΠΡΟΣΘΕΤΟΙ ΚΆΝΟΝΕΣ ΆΣΦΆΛΕΙΆΣ ΓΙΆ ΤΟΝ ΦΟΡΤΙΣΤΗ ΚΆΙ ΤΟ ΠΆΚΕΤΟ ΜΠΆΤΆΡΙΆΣ...
Page 156 Στην περίπτωση που περιγράφεται παρακάτω, κατά τη χρήση αυτού του προϊόντος, ακόμα και εάν τραβάτε τον διακόπτη (σκανδάλη), το μοτέρ μπορεί να σταματήσει. Αυτό δεν αποτελεί δυσλειτουργία, αλλά είναι αποτέλεσμα της λειτουργίας προστασίας. • Όταν η υπολειπόμενη ισχύς της μπαταρίας εξαντληθεί, το μοτέρ σταματάει.
Page 157 6. ΧΆΡΆΚΤΗΡΙΣΤΙΚΟ Τετράγωνος οδηγός Κεντρικός διακόπτης Κουμπί μπαταρίας 7. ΟΔΗΓΙΕΣ ΛΕΙΤΟΥΡΓΙΆΣ Άφαίρεση ή εγκατάσταση του πακέτου μπαταρίας 1. Α πενεργοποιείτε πάντα το μηχάνημα πριν την τοποθέτηση ή την αφαίρεση του πακέτου μπαταρίας. 2. Γ ια να αφαιρέσετε το πακέτο μπαταρίας, πατήστε το κουμπί στο πακέτο μπαταρίας και τραβήξτε τη μονάδα εργαλείου από το πακέτο μπαταρίας προς την κατεύθυνση που φαίνεται στο σχήμα. 3. Γ ια να τοποθετήσετε το πακέτο μπαταρίας, ευθυγραμμίστε τους ολισθητήρες της μονάδας εργαλείου με την αύλακα ολίσθησης του πακέτου μπαταρίας και ωθήστε τη μονάδα εργαλείου στη θέση της. Η μονάδα εργαλείου μπορεί να ολισθήσει μέσα στο πακέτο μπαταρίας με δύο κατευθύνσεις. 4. Μ ην ασκείτε δύναμη στο πακέτο μπαταρίας κατά την ολίσθησή του μέσα στη μονάδα εργαλείου. Εάν το πακέτο μπαταρίας δεν ολισθαίνει ομαλά κατά την εισαγωγή του, τότε δεν έχει εισαχθεί σωστά. Φόρτιση του πακέτου μπαταρίας 1.
Page 158 Η λυχνία LED στον φορτιστή Ενεργοποίηση (η πράσινη λυχνία αναβοσβήνει αργά) Χαμηλή μπαταρία (η κόκκινη λυχνία παραμένει σταθερά αναμμένη) Μπαταρία φορτισμένη κατά 80% (η πράσινη λυχνία αναβοσβήνει γρήγορα) Μ παταρία φορτισμένη κατά 100% (η πράσινη λυχνία παραμένει σταθερά αναμμένη) Η θερμοκρασία του πακέτου μπαταρίας είναι πολύ υψηλή ή πολύ χαμηλή (η κόκκινη λυχνία αναβοσβήνει αργά) Δυσλειτουργία πακέτου μπαταρίας (η κόκκινη και η πράσινη λυχνία παραμένουν αναμμένες) Λειτουργία ένδειξης LED πακέτου μπαταρίας (προαιρετικά) Το πακέτο μπαταρίας διαθέτει ένα κουμπί «SW» και πράσινες ενδεικτικές λυχνίες LED 4 βαθμίδων για να υποδεικνύει την κατάσταση υπολειπόμενης χωρητικότητας. Το πράσινο LED μετρητή ενέργειας παρέχει ένδειξη όταν πατιέται στιγμιαία το κουμπί «SW». Ένδειξη LED υπολειπόμενης Κατάσταση RC χωρητικότητας LED 1 (πράσινο) 0%-25% LED 1, 2 (πράσινο) 26%-50% LED 1, 2, 3 (πράσινο) 51%-75% LED 1, 2, 3, 4 (πράσινο) 76%-100%...
Page 159 8. ΛΕΙΤΟΥΡΓΙΆ ΕΡΓΆΛΕΙΟΥ Πώς τοποθετείτε ή αφαιρείτε το καρυδάκι (κρουστικό κλειδί) Να βεβαιώνεστε πάντα ότι το μηχάνημα είναι απενεργοποιημένο και το πακέτο μπαταρίας έχει αφαιρεθεί πριν εγκαταστήσετε ή αφαιρέσετε το καρυδάκι. Εικ. 1 Εικ. 2 Προσοχή 1. Γ ια να εγκαταστήσετε το καρυδάκι, ωθήστε το καρυδάκι μέσα στον άξονα οδήγησης μέχρι το τέρμα (βλ. Εικ. 1). 2. Γ ια να αφαιρέσετε το καρυδάκι, απλά τραβήξτε το καρυδάκι από τον άξονα οδήγησης. 3. Γ ια να εκκινήσετε το μηχάνημα, απλά τραβήξτε τον κεντρικό διακόπτη (σκανδάλη). Η ταχύτητα του μηχανήματος αυξάνεται αυξάνοντας την πίεση στον κεντρικό διακόπτη. Απελευθερώστε τον κεντρικό διακόπτη για να σταματήσετε τη λειτουργία. 4. Γ ια αντίστροφη κίνηση του μηχανήματος (βλ. Εικ. 2), χρησιμοποιήστε τη ράβδο κίνησης εμπρός/αντίστροφα στη μονάδα οδήγησης. Οι κατευθύνσεις περιστροφής φαίνονται επίσης στην πρόσοψη της ράβδου. 5. Ε λέγχετε πάντα την κατεύθυνση περιστροφής πριν τη λειτουργία. 6. ...
Page 160 • Γ ια την οδήγηση ενός μπουλονιού: Ακόμα και εάν ο συντελεστής ροπής και η κατηγορία του μπουλονιού είναι τα ίδια, η κατάλληλη ροπή σύσφιξης θα διαφέρει ανάλογα με τη διάμετρο του μπουλονιού. 9. Α κόμα και εάν η διάμετρος του μπουλονιού είναι η ίδια, η κατάλληλη ροπή σύσφιξης θα διαφέρει ανάλογα με τον συντελεστή ροπής, την κατηγορία του μπουλονιού και το μήκος του μπουλονιού. 10. Ο τρόπος κρατήματος του μηχανήματος ή το υλικό της θέσης οδήγησης για σύσφιξη θα επηρεάσει τη ροπή. 9. ΠΡΟΔΙΆΓΡΆΦΕΣ Μοντέλο BCL32IW1 ................................Τάση 14,4 V d.c..................................Ταχύτητα χωρίς φορτίο 0~2.300 r.p.m........................Μέγιστη ροπή 4.000 kg-cm / 392 N.m / 288 ft-lb ..................... Βάρος εργαλείου 1,0 kg ..............................Βάρος μπαταρίας 0,32 kg .............................. Τετράγωνος οδηγός 3/8” (10 mm) ..........................

Bahco BCL32IW1 Operating Instructions Manual

Available languages

Quick Links

Related Manuals for Bahco BCL32IW1

Summary of Contents for Bahco BCL32IW1

Table of Contents
