Rückseite

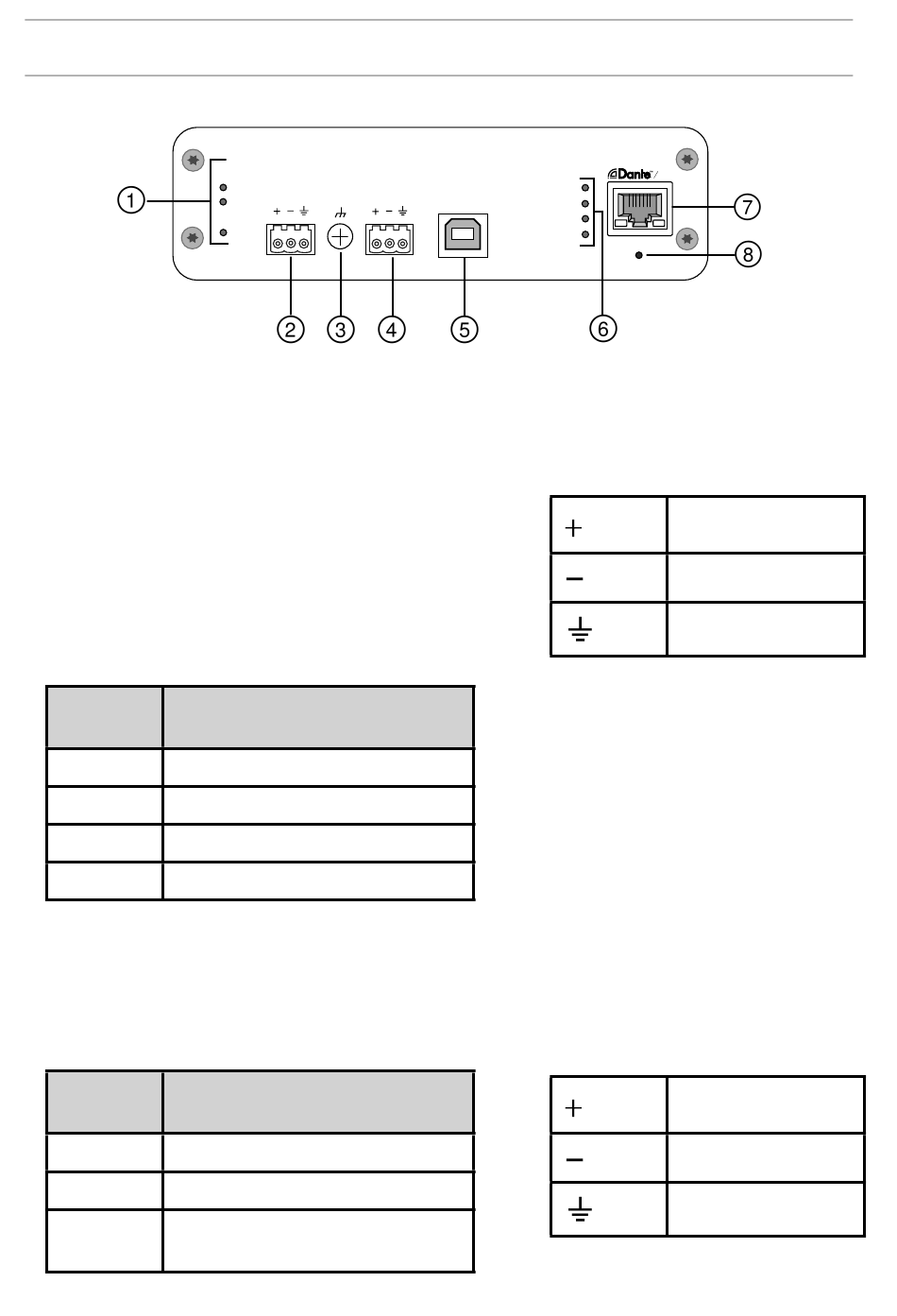

① Pegelanzeigen (Signal/Übersteuerung)
Dreifarbige LEDs zeigen den
Audiosignalpegel für die Analogkanäle
und den Verbindungsstatus für den USB-
Kanal an. Die Ausgangspegel in der
Webanwendung individuell justieren, um
Übersteuern zu vermeiden.
Analogeingang-/ausgang
LED- Audio-Signalpegel
Zustand
Aus weniger als –60 dBFS
Grün –60 dBFS bis –18 dBFS
Gelb –18 dBFS bis –6 dBFS
Rot –6 dBFS oder mehr
Hinweis: Die Eingangs- und Ausgangs-LEDs
bleiben aus, wenn die Pegelanzeige auf
Post-Fader eingestellt und der Kanal in der
Webanwendung stummgeschaltet ist.
USB-Audio
LED- Status
Zustand
Aus Kein USB-Gerät angeschlossen
Grün USB-Gerät arbeitet einwandfrei
Rot Problem bei angeschlossenem
(blinkend) USB-Audiogerät erkannt
sig/clip
INPUT OUTPUT
in
out
usb
USB
power
network
network audio
encryption
② Audioeingang (Blockstecker)
Block-Pinbelegungen:
③ Gehäusemasse-Schraube
Ermöglicht optionalen
Anschluss für Mikrofon-
Massekabel an Gehäusemasse.
④ Audioausgang (Blockstecker)
Symmetrischer Audioausgang
wird an ein analoges Gerät
angeschlossen. Passen
Sie den Ausgangspegel in
der Webanwendung an die
Eingangsempfindlichkeit des
analogen Geräts an.
30
PoE
reset
Audio +
Audio -
Audio-Masse
Audio +
Audio -
Audio-Masse
