Page 1 English Français Dansk Svenska Norsk Suomi Русский Türkçe ‫ﻲ‬ ‫ﺑ‬ ‫ﺮ ﻋ‬ Latviešu Lietuvių Eesti Українська TE 70-AVR Қазақ 日本語 TE 70-ATC/AVR 한국어 繁體中文 TE 80-ATC/AVR 中文...

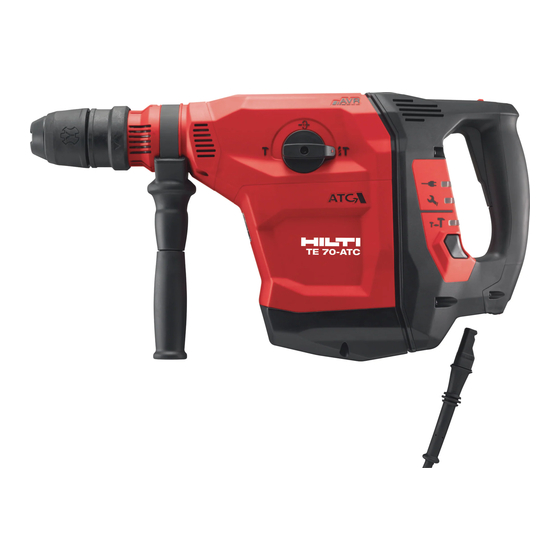

Page 4 TE 70-AVR TE 70-ATC/AVR TE 80-ATC/AVR Original operating instructions ........
Page 5: Information About The Documentation
Information about the documentation About this documentation • Read this documentation before initial operation or use. This is a prerequisite for safe, trouble-free handling and use of the product. • Observe the safety instructions and warnings in this documentation and on the product. •...
Page 6 The type designation and serial number are printed on the rating plate. ▶ Write down the serial number in the table below. You will be required to state the product details when contacting Hilti Service or your local Hilti organization to inquire about the product. Product information Combihammer TE 70AVR | TE 70ATC/AVR...
Page 7 Electrical safety ▶ Power tool plugs must match the outlet. Never modify the plug in any way. Do not use any adapter plugs with earthed (grounded) power tools. Unmodified plugs and matching outlets will reduce risk of electric shock. ▶ Avoid body contact with earthed or grounded surfaces, such as pipes, radiators, ranges and refrigerators.
Page 8 Service ▶ Have your power tool serviced by a qualified repair person using only identical replacement parts. This will ensure that the safety of the power tool is maintained. Drill safety warnings Safety instructions for all operations ▶ Wear ear protectors when impact drilling. Exposure to noise can cause hearing loss. ▶...
Page 9 Electrical safety ▶ Before beginning work, check the working area for concealed electric cables, gas pipes and water pipes. External metal parts of the power tool can become live, presenting a risk of electric shock, if you accidentally damage an electric cable. Power tool use and care ▶...
Page 10: Technical Data
Have the combihammer repaired by Hilti Service. Items supplied Combihammer, side handle, operating instructions. Other system products approved for use with this product can be found at your local Hilti Store or at: www.hilti.group | USA: www.hilti.com Technical data For rated voltage, rated current, frequency and/or input power, refer to the country-specific type identification plate.
Page 11: Operation
▶ Fit the side handle. Fitting / removing the accessory tool The use of unsuitable grease may cause damage to the tool. Use only genuine Hilti grease. Always check the accessory tool for damage and uneven wear before each use; replace if necessary.
Page 12: Care And Maintenance
To help ensure safe and reliable operation, use only genuine Hilti spare parts and consumables. Spare parts, consumables and accessories approved by Hilti for use with the product can be found at your local Hilti Store or online at: www.hilti.group.
Page 13: Transport And Storage
Check electric tools or appliances for damage after long periods of transport or storage. Troubleshooting If the trouble you are experiencing is not listed in this table or you are unable to remedy the problem by yourself, please contact Hilti Service. Troubleshooting Trouble or fault...
Page 14: Rohs (Restriction Of Hazardous Substances)
Most of the materials from which Hilti tools and appliances are manufactured can be recycled. The materials must be correctly separated before they can be recycled. In many countries, your old tools, machines or appliances can be returned to Hilti for recycling. Ask Hilti Service or your Hilti representative for further information.
Page 15 Indications relatives à la documentation À propos de cette documentation • Lire intégralement la présente documentation avant la mise en service. C'est la condition préalablement requise pour assurer la sécurité du travail et un maniement sans perturbations. • Bien respecter les consignes de sécurité et les avertissements de la présente documentation ainsi que celles figurant sur le produit.
Page 16 Une copie de la Déclaration de conformité se trouve en fin de la présente documentation. Pour obtenir les documentations techniques, s'adresser à : Hilti Entwicklungsgesellschaft mbH | Zulassung Geräte | Hiltistraße 6 | 86916 Kaufering, DE Sécurité Indications générales de sécurité pour les appareils électriques AVERTISSEMENT Lire toutes les consignes de sécurité...
Page 17 ▶ Ne pas faire fonctionner les outils électriques en atmosphère explosive et où se trouvent des liquides, des gaz ou poussières inflammables. Les outils électriques produisent des étincelles qui peuvent enflammer les poussières ou les fumées. ▶ Maintenir les enfants et les personnes présentes à l'écart pendant l'utilisation de l'outil électro- portatif.
Page 18 ▶ Débrancher la fiche de la prise de courant et/ou l'accu amovible avant d'effectuer des réglages sur l'appareil, de changer les accessoires, ou de ranger l'appareil. Cette mesure de précaution empêche une mise en fonctionnement par mégarde de l'outil électroportatif. ▶...
Page 19 ▶ Tenir l’appareil par les surfaces isolées des poignées lors des travaux pendant lesquels l'outil utilisé risque de toucher des câbles électriques cachés. Le contact avec un câble sous tension risque de mettre les parties métalliques de l’appareil sous tension et de provoquer une décharge électrique. ▶...
Page 20 Description Vue d'ensemble du produit Protection anti-poussière Porte-outil Déverrouillage de l'outil Sélecteur de fonction Dispositif de blocage de variateur électro- & nique de vitesse Variateur électronique de vitesse Poignée Indicateur de maintenance Indicateur de demi-puissance (variante ATC § uniquement) Touche de demi-puissance (variante ATC uniquement) Câble d'alimentation réseau Poignée latérale...
Page 21: Caractéristiques Techniques
Hilti. Éléments fournis Perforateur-burineur, poignée latérale, mode d'emploi. D'autres produits système autorisés pour votre produit peuvent être obtenus auprès de Hilti Store ou sous : www.hilti.group | États-Unis : www.hilti.com Caractéristiques techniques Les données de tension nominale, courant nominal, fréquence et / ou consommation nominale figurent sur la plaque signalétique spécifique au pays.
Page 22 Perçage sans percussion Le perçage sans percussion est possible avec des outils pourvus d'un emmanchement spécial. De tels outils sont disponibles dans la gamme d'outils Hilti. Le mandrin auto-serrant permet par exemple d'insérer une mèche à bois ou pour acier avec queue cylindrique et de percer sans percussion.
Page 23: Nettoyage Et Entretien
Pour une utilisation en toute sécurité, utiliser uniquement des pièces de rechange et consommables d'origine. Vous trouverez les pièces de rechange, consommables et accessoires autorisés convenant pour votre produit dans le centre Hilti Store ou sous : www.hilti.group. 2063040 Français...
Page 24: Transport Et Entreposage
Après un transport ou stockage prolongé de l'appareil électrique, toujours vérifier qu'il n'est pas endommagé avant de l'utiliser. Aide au dépannage En cas de défaillances non énumérées dans ce tableau ou auxquelles il n'est pas possible de remédier sans aide, contacter le S.A.V. Hilti. Guide de dépannage Défaillance Causes possibles...
Page 25 Vous trouverez à la fin de cette documentation, sous forme de code QR, un lien menant au tableau RoHS. Garantie constructeur ▶ En cas de questions sur les conditions de garantie, veuillez vous adresser à votre partenaire Hilti local. 2063040 Français...
Page 26 Oplysninger vedrørende dokumentationen Vedrørende denne dokumentation • Læs denne dokumentation igennem før ibrugtagning. Det er en forudsætning for sikkert arbejde og korrekt håndtering. • Følg sikkerheds- og advarselshenvisningerne i denne dokumentation og på produktet. • Opbevar altid brugsanvisningen sammen med produktet, og overdrag det kun til andre personer sammen med denne anvisning.
Page 27 Vi erklærer som eneansvarlige, at det beskrevne produkt er i overensstemmelse med gældende direktiver og standarder. Sidst i dette dokument finder du et bilede af overensstemmelseserklæringen. Den tekniske dokumentation er arkiveret her: Hilti Entwicklungsgesellschaft mbH | Zulassung Geräte | Hiltistraße 6 | 86916 Kaufering, DE Sikkerhed Generelle sikkerhedsanvisninger for elværktøj ADVARSEL Læs alle sikkerhedsanvisninger, henvisninger, billedtekster og tekniske data på...
Page 28 Elektrisk sikkerhed ▶ Elværktøjets stik skal passe til kontakten. Stikket må under ingen omstændigheder ændres. Brug ikke adapterstik sammen med jordforbundne elværktøj. Uændrede stik, der passer til kontakterne, nedsætter risikoen for elektrisk stød. ▶ Undgå kropskontakt med jordforbundne overflader som f.eks. rør, radiatorer, komfurer og køleskabe.
Page 29 ▶ Anvend elværktøj, tilbehør, indsatsværktøj osv. i overensstemmelse med disse anvisninger. Tag hensyn til arbejdsforholdene og det arbejde, der skal udføres. I tilfælde af anvendelse af maskinen til formål, som ligger uden for det fastsatte anvendelsesområde, kan der opstå farlige situationer. ▶...
Page 30 ▶ Hold pauser under arbejdet, og lav øvelser, så dine fingre får en bedre blodgennemstrømning. Ved længerevarende arbejde kan vibrationer medføre forstyrrelser af fingrenes, hændernes eller håndleddenes blodkar og nervesystem. Elektrisk sikkerhed ▶ Kontrollér før påbegyndelse af arbejdet arbejdsområdet for skjulte elektriske ledninger, gas- og vandrør, f.eks.
Page 31: Tekniske Data
Få kombihammeren repareret af Hilti Service. Leveringsomfang Kombihammer, sidegreb, brugsanvisning. Andre systemprodukter, som er godkendt til dit produkt, finder du i Hilti Store eller på: www.hilti.group | USA: www.hilti.com Tekniske data Nominel spænding, nominel strøm, frekvens og / eller nominelt strømforbrug fremgår af det landespe- cifikke typeskilt.
Page 32 Indsætning/udtagning af indsatsværktøj Hvis der anvendes en fedttype, som ikke egner sig, kan det medføre skader på maskinen. Anvend kun originalt fedt fra Hilti. Kontrollér værktøjet for skader og ujævn slitage før hver ibrugtagning, og udskift det om nødvendigt. ▶ Indsæt værktøjet/tag værktøjet ud.
Page 33: Rengøring Og Vedligeholdelse
Indstilling af effekt TE 70-ATC/AVR TE 80-ATC/AVR Indstilling af effekten kan kun foretages, når maskinen er i drift. For at indstille halv effekt skal du trykke på knappen "Halv effekt". Den reducerede effekt angives ved at effektindikatoren lyser. Hvis du igen trykker på knappen "Halv effekt", indstilles maskinen igen til fuld effekt, og effektindikatoren slukkes.
Page 34: Transport Og Opbevaring
Monter alle beskyttelsesanordninger efter pleje- og vedligeholdelsesarbejder, og kontrollér dem for funktion. Anvend kun originale reservedele og forbrugsmaterialer af hensyn til en sikker drift. Reservedele, forbrugsmaterialer og tilbehør til dit produkt, som vi har godkendt, finder du i dit Hilti Store Center eller under: www.hilti.group. Transport og opbevaring •...
Page 35 Bortskaffelse Størstedelen af de materialer, som anvendes ved fremstillingen af Hilti-produkter, kan genvindes. Materialerne skal sorteres, før de kan genvindes. I mange lande modtager Hilti dine udtjente maskiner med henblik på genvinding. Spørg Hilti kundeservice eller din forhandler. ▶ Elværktøj, elektriske maskiner og batterier må ikke bortskaffes sammen med almindeligt hushol- dingsaffald! RoHS (direktiv til begrænsning af anvendelsen af farlige stoffer)
Page 36 Uppgifter för dokumentation Om denna dokumentation • Läs denna dokumentation innan du börjar ta enheten i drift. Det är en förutsättning för säkert arbete och problemfri hantering. • Observera de säkerhets- och varningsanvisningar som du hittar i dokumentationen och på själva enheten. •...
Page 37 Vi försäkrar på eget ansvar att den produkt som beskrivs här överensstämmer med gällande direktiv och standarder. En bild på försäkran om överensstämmelse hittar du i slutet av dokumentationen. Den tekniska dokumentationen finns sparad här: Hilti Entwicklungsgesellschaft mbH | Zulassung Geräte | Hiltistraße 6 | 86916 Kaufering, Tyskland Säkerhet Allmänna säkerhetsföreskrifter för elverktyg VARNING Läs noga igenom alla säkerhetsföreskrifter, anvisningar, avbildningar och tekniska data...
Page 38 Elsäkerhet ▶ Elverktygets elkontakt måste passa till vägguttaget. Elkontakten får absolut inte ändras. Använd inte adapterkontakter tillsammans med skyddsjordade elverktyg. Originalkontakter och lämpliga vägguttag minskar risken för elstötar. ▶ Undvik kroppskontakt med jordade ytor som rör, värmeelement, spisar och kylskåp. Det finns en större risk för elstötar om din kropp är jordad.
Page 39 ▶ Se till att handtaget och greppytorna är torra, rena och fria från olja och fett. Med hala handtag och gripytor går det inte att hantera och kontrollera elverktyget säkert i oväntade situationer. Service ▶ Låt endast kvalificerad fackpersonal reparera elverktyget och använd då endast originalreservde- lar.
Page 40 Elektrisk säkerhet ▶ Undersök om det finns dolda el, gas- och vattenledningar inom arbetsområdet innan du påbörjar arbetet. Utanpåliggande metalldelar på verktyget kan orsaka elstötar om du oavsiktligt råkar skada en elledning. Omsorgsfull hantering och användning av elverktyg ▶ Stäng genast av elverktyget om insticksverktyget blockeras. Elverktyget kan vridas i sidled. ▶...
Page 41: Teknisk Information
Låt Hilti-service reparera kombihammaren. Leveransinnehåll Kombihammare, sidohandtag, bruksanvisning. Dessutom finns fler systemprodukter för din produkt både i närmaste Hilti Store och på nätet: www.hilti.group | USA: www.hilti.com Teknisk information Märkspänning, märkström, frekvens och/eller märkeffekt finns angivet på den landsspecifika typskylten på...
Page 42 ▶ Montera sidohandtaget. Skifta insatsverktyg Användning av olämpligt fett kan orsaka skador på verktyget. Använd endast originalfett från Hilti. Kontrollera att verktyget inte uppvisar skador eller olikformigt slitage innan du använder det, och byt vid behov ut det.
Page 43: Skötsel Och Underhåll
Efter att skötsel- och underhållsarbete utförts ska alla skyddsanordningar alltid monteras och kontrolleras. Använd endast originalreservdelar och förbrukningsmaterial för säker drift. Godkända reservdelar, förbrukningsmaterial och tillbehör till din produkt från oss hittar du i närmaste Hilti Store eller på: www.hilti.group.
Page 44 Kontrollera alltid att elverktyget inte uppvisar några skador innan du använder det första gången efter en längre tids transport eller förvaring. Felsökning Kontakta Hilti Service om det uppstår ett fel som inte finns med i den här tabellen eller som du inte lyckas åtgärda på egen hand. Felsökning Möjlig orsak...
Page 45 Hilti-verktyg är till stor del tillverkade av återvinningsbara material. En förutsättning för återvinning är att materialen separeras på rätt sätt. I många länder kan du lämna in ditt uttjänta verktyg så att Hilti tar hand om det. Hör efter med Hiltis kundtjänst eller din kontaktperson.
Page 46 Informasjon om dokumentasjonen Om denne dokumentasjonen • Les denne dokumentasjonen før du tar produktet i bruk. Dette er en forutsetning for sikkerhet under arbeidet og problemfri bruk. • Følg sikkerhetshenvisningene og advarslene i denne dokumentasjonen og på produktet. • Oppbevar alltid bruksanvisningen på produktet, og lever bruksanvisningen fra deg sammen med produktet hvis det overtas av andre personer.
Page 47 Vi erklærer herved at produktet som er beskrevet her, er i samsvar med gjeldende normer og direktiver. Du finner et bilde av samsvarserklæringen på slutten av denne dokumentasjonen. Den tekniske dokumentasjonen er lagret her: Hilti Entwicklungsgesellschaft mbH | Zulassung Geräte | Hiltistraße 6 | 86916 Kaufering, DE Sikkerhet Generelle sikkerhetsregler for elektroverktøy ADVARSEL Les alle sikkerhetsanvisninger, instrukser, illustrasjoner og tekniske data som elektro- verktøyet er utstyrt med.
Page 48 Elektrisk sikkerhet ▶ Elektroverktøyets støpsel må passe i stikkontakten. Støpselet må ikke forandres på noen som helst måte. Bruk ikke adapterkontakt på jordete elektroverktøy. Uendrede støpsler og egnede stikkontakter minsker risikoen for elektrisk støt. ▶ Unngå kroppskontakt med jordete overflater som rør, radiatorer, komfyrer eller kjøleskap. Risikoen for elektriske støt er høyere når kroppen er jordet.
Page 49 ▶ Hold håndtak og gripeflater tørre, rene og frie for olje og fett. Glatte håndtak og gripeflater gir ikke sikker betjening og kontroll av elektroverktøyet i uforutsette situasjoner. Service ▶ Elektroverktøyet må kun repareres av kvalifisert fagpersonale og kun med originale reservedeler. Slik opprettholdes elektroverktøyets sikkerhet.
Page 50 Elektrisk sikkerhet ▶ Kontroller før arbeidet påbegynnes at det ikke finnes skjulte strømledninger, gass- eller vannrør i arbeidsområdet. Utvendige metalldeler på maskinen kan forårsake elektrisk støt hvis du utilsiktet skulle skade en strømledning. Forsiktig behandling og bruk av elektroverktøy ▶ Slå elektroverktøyet av straks hvis verktøyet setter seg fast. Maskinen kan gli ut til siden. ▶...
Page 51 Få kombihammeren reparert av Hilti service. Dette følger med: kombihammer, sidehåndtak, bruksanvisning. I tillegg finner du tillatte systemprodukter til produktet hos nærmeste Hilti Store eller under: www.hilti.group | USA: www.hilti.com Tekniske data Merkespenning, merkestrøm, frekvens og/eller nominell inngangseffekt står på typeskiltet for ditt land.
Page 52 ▶ Sett verktøyet i/ta verktøyet ut. Boring uten slag Boring uten slag er bare mulig med verktøy med en spesiell tange. Slike verktøy finnes i Hilti verktøysortiment. Med hurtigchucken kan for eksempel trebor eller stålbor med sylindrisk tange festes til verktøyet, og det kan bores uten slag.
Page 53: Service Og Vedlikehold
Stille inn ytelsen TE 70-ATC/AVR TE 80-ATC/AVR Meiselytelsen kan bare stilles inn når den er i innkoblet driftstilstand. For å stille inn halv ytelse trykker du på knappen "Halv ytelse". Den reduserte ytelsen vises ved at ytelsesindikatoren lyser. Trykker man en gang til på knappen "Halv ytelse", skrus maskinen over til full ytelse, og ytelsesindikatoren slukner.
Page 54: Transport Og Lagring
• Etter lang transport eller lengre tids oppbevaring må elektroverktøyet kontrolleres mht. skade før bruk. Feilsøking Ved feil som ikke står i denne tabellen eller som du selv ikke kan rette opp, må du kontakte Hilti Service. Feilsøking Feil Mulig årsak Løsning...
Page 55 Avhending Hilti maskiner er i stor grad laget av resirkulerbart materiale. En forskriftsmessig materialsortering er en forutsetning for resirkulering. I mange land tar Hilti din gamle maskin i retur. Spør Hilti kundeservice eller forhandleren din. ▶ Kast aldri elektroverktøy, elektronisk utstyr eller batterier i husholdningsavfallet! RoHS (direktiv for begrensning av bruk av farlige stoffer) Under følgende lenke finner du tabellen over farlige stoffer:...
Page 56 Dokumentaation tiedot Tästä dokumentaatiosta • Lue ehdottomasti tämä dokumentaatio ennen tuotteen käyttöönottoa. Se on turvallisen työnteon ja tuotteen ongelmattoman käsittelyn perusedellytys. • Noudata tässä dokumentaatiossa ja tuotteessa olevia turvallisuus- ja varoitushuomautuksia. • Säilytä käyttöohje aina tuotteen yhteydessä ja varmista, että käyttöohje on mukana, kun luovutat tuotteen toiselle henkilölle.
Page 57 Vakuutamme, että tässä kuvattu tuote täyttää voimassa olevien direktiivien ja standardien vaatimukset. Kuva vaatimustenmukaisuusvakuutuksesta on tämän dokumentaation lopussa. Tekninen dokumentaatio löytyy tästä: Hilti Entwicklungsgesellschaft mbH | Zulassung Geräte | Hiltistraße 6 | 86916 Kaufering, DE Turvallisuus Sähkötyökaluja koskevat yleiset turvallisuusohjeet VAKAVA VAARA Lue kaikki turvallisuus- ja käyttöohjeet, selostukset ja tekniset tiedot, jotka...
Page 58 Sähköturvallisuus ▶ Sähkötyökalun pistokkeen pitää sopia pistorasiaan. Pistoketta ei saa muuttaa millään tavalla. Älä käytä pistorasia-adaptereita suojamaadotettujen sähkötyökalujen yhteydessä. Alkuperäisessä kunnossa olevat pistokkeet ja sopivat pistorasiat vähentävät sähköiskun vaaraa. ▶ Vältä koskettamasta sähköä johtaviin pintoihin kuten putkiin, pattereihin, liesiin ja jääkaappeihin. Sähköiskun vaara kasvaa, jos kehosi maadottuu.
Page 59 ▶ Pidä käsikahvat ja tartuntapinnat kuivina, puhtaina, öljyttöminä ja rasvattomina. Jos käsikahvat tai tartuntapinnat ovat liukkaat, sähkötyökalun turvallinen käyttö ja hallinta voi yllättävissä tilanteissa olla mahdotonta. Huolto ▶ Anna koulutettujen ammattihenkilöiden korjata sähkötyökalusi ja hyväksy korjauksiin vain alkupe- räisiä varaosia. Siten varmistat, että sähkötyökalu säilyy turvallisena. Porakoneita koskevat turvallisuusohjeet Turvallisuusohjeet kaikkiin töihin ▶...
Page 60 Sähköturvallisuus ▶ Tarkasta ennen työn aloittamista, onko työskentelyalueella rakenteiden sisälle asennettuja sähköjohtoja tai kaasu- ja vesiputkia. Koneen ulkopinnan metalliosista saatat saada sähköiskun, jos vahingossa osut sähköjohtoon. Sähkötyökalujen käyttö ja hoito ▶ Kytke sähkötyökalu heti pois päältä, jos terä jumittuu. Kone saattaa pyrkiä liikkumaan sivusuunnassa. ▶...
Page 61: Tekniset Tiedot
Korjauta kombiporavasara Hilti-huollossa. Huoltotarpeen merkkivalo vilkkuu punaisena. Toimituksen sisältö Kombiporavasara, sivukahva, käyttöohje. Muita tälle tuotteelle hyväksyttyjä järjestelmätuotteita löydät Hilti Store -liikkeestä tai nettiosoitteesta: www.hilti.group | USA: www.hilti.com Tekniset tiedot Nimellisjännitteen, nimellisvirran, verkkovirran taajuuden ja/tai nimellisottotehon näet maakohtaisesta tyyppikilvestä. Jos konetta käytetään generaattoriin tai muuntajaan liitettynä, generaattorin tai muuntajan antotehon pitää...
Page 62 ▶ Kiinnitä työkaluterä / irrota työkaluterä. Poraus ilman iskua Poraaminen ilman iskua on mahdollista käytettäessä terää, jossa on erityinen kiinnityspää. Hilti- työkaluvalikoimasta löytyy myös tällaisia työkaluteriä. Pikaistukkaa käyttäen voidaan kiinnittää esimerkiksi lieriövartinen puu- tai metalliporanterä ja porata ilman iskua.
Page 63: Kuljetus Ja Varastointi
Tarkasta säännöllisin välein kaikkien näkyvien osien mahdolliset vauriot ja käyttöelementtien moitteeton toiminta. • Jos havaitset vaurioita ja / tai toteat toimintahäiriöitä, älä käytä tuotetta. Korjauta heti Hilti-huollossa. • Hoito- ja kunnostustöiden jälkeen kiinnitä kaikki suojalaitteet ja tarkasta niiden toiminta. Käyttöturvallisuuden varmistamiseksi käytä vain alkuperäisiä varaosia ja käyttömateriaaleja. Tälle tuotteelle hyväksyttyjä...
Page 64 Varastoi kone lasten ja asiattomien henkilöiden ulottumattomissa. • Pitemmän kuljetuksen tai varastoinnin jälkeen tarkasta sähkötyökalun mahdolliset vauriot ennen käyttöä. Apua häiriötilanteisiin Häiriöissä, joita ei ole kuvattu tässä taulukossa tai joita et itse pysty poistamaan, ota yhteys Hilti-huoltoon. Vianmääritys Häiriö Mahdollinen syy Ratkaisu Kombiporavasara ei käyn-...
Page 65: Valmistajan Myöntämä Takuu
Hävittäminen Hilti-työkalut, -koneet ja -laitteet on pääosin valmistettu kierrätyskelpoisista materiaaleista. Kierrätyksen edellytys on materiaalien asianmukainen lajittelu. Useissa maissa Hilti ottaa vanhat koneet ja laitteet vastaan kierrätystä ja hävitystä varten. Lisätietoja saat Hilti-huollosta tai -edustajalta. ▶ Älä hävitä sähkötyökaluja, elektronisia laitteita ja akkuja tavallisen sekajätteen mukana! RoHS (vaarallisten aineiden käytön rajoittamisen direktiivi)
Page 66 ООО Эйч-Кон, Республика Армения, г. Ереван, ул. Бабаяна 10/1 Страна производства: см. маркировочную табличку на оборудовании. Дата производства: см. маркировочную табличку на оборудовании. Соответствующий сертификат можно найти по адресу: www.hilti.ru Специальных требований к условиям хранения, транспортировки и использования, кроме указанных в руководстве по эксплуатации, нет.
Page 67 Указания по эксплуатации и другая полезная информация Обращение с материалами, пригодными для вторичной переработки Не выбрасывайте электроустройства и аккумуляторы вместе с обычным мусором! 1.2.3 Символы на изображениях На изображениях используются следующие символы: Эти цифры указывают на соответствующее изображение в начале данного руководства. Нумерация...
Page 68 Настоящим мы с полной ответственностью заявляем, что данное изделие соответствует действующим директивам и нормам. Копию декларации соответствия нормам см. в конце этого документа. Техническая документация (оригиналы) хранится здесь: Hilti Entwicklungsgesellschaft mbH | Zulassung Geräte | Hiltistraße 6 | 86916 Kaufering, Германия Безопасность Общие указания по технике безопасности для электроинструментов...
Page 69 аккумулятор, поднимать или переносить электроинструмент. Ситуации, когда при переноске электроинструмента палец находится на выключателе или когда включенный электроинструмент подключается к электросети, могут привести к несчастным случаям. ▶ Перед включением электроинструмента удалите регулировочные приспособления или га- ечные ключи. Рабочий инструмент или гаечный ключ, находящийся во вращающейся части электроинструмента, может...
Page 70 ▶ Используйте дополнительную рукоятку. Потеря контроля над электроинструментом может привести к травмам. ▶ При опасности повреждения рабочим инструментом или шурупами скрытой электропроводки или собственного кабеля электропитания держите электроинструмент за изолированные по- верхности для хвата. При контакте с токопроводящей линией металлические части электроин- струмента...
Page 71 Электрическая безопасность ▶ Перед началом работы проверяйте рабочее место на наличие скрытой электропроводки, газо- и водопроводных труб. Открытые металлические части электроинструмента могут стать проводни- ками электрического тока, если случайно задеть электропроводку. Бережное обращение с электроинструментами и их правильная эксплуатация ▶ Немедленно выключайте электроинструмент в случае блокировки рабочего инструмента. Электро- инструмент...
Page 72: Технические Данные
Комбинированный перфоратор, боковая рукоятка, руководство по эксплуатации. Другие системные принадлежности, допущенные для использования с этим изделием, вы можете найти в Hilti Store или на сайте www.hilti.group | США: www.hilti.com Технические данные Номинальное напряжение, номинальный ток, частота и/или номинальная потребляемая мощ- ность...
Page 73 Сверление без удара Сверление без удара возможно с помощью рабочих инструментов со специальным хвостовиком. Вы можете найти подходящую оснастку в каталоге рабочих инструментов Hilti. В быстрозажимном патроне можно зажать, например, сверло по дереву или стали с цилиндри- ческим хвостовиком и выполнять сверление без удара.
Page 74 Перемешивание Используйте насадку-миксер только в комбинации с быстрозажимным патроном. ▶ Переведите переключатель режимов работы в положение «Сверление с ударом» и зафиксируйте насадку-миксер в быстрозажимном патроне. Настройка мощности TE 70-ATC/AVR TE 80-ATC/AVR Регулировка мощности возможна только при включенном электроинструменте. Для установки средней мощности (в зависимости от типа инструмента) нажмите кнопку «Средняя мощность».
Page 75: Уход И Техническое Обслуживание
приспособления на место и проверьте их исправное функционирование. Для обеспечения безопасной эксплуатации используйте только оригинальные запасные части и расходные материалы. Допущенные нами запасные части, расходные материалы и принадлеж- ности для данного устройства вы можете найти в Hilti Store или на сайте www.hilti.group. Транспортировка и хранение •...
Page 76 последующей переработки). Во многих странах фирма Hilti уже организовала прием старых (электро) инструментов (изделий) для утилизации. Дополнительную информацию по этому вопросу можно получить в отделе по обслуживанию клиентов или у консультантов по продажам фирмы Hilti. ▶ Не выбрасывайте электрические инструменты, электронные устройства/приборы и аккуму- ляторы вместе с обычным мусором! Русский...
Page 77: Гарантия Производителя
доступна таблица опасных веществ: qr.hilti.com/r1021413 (TE70-AVR), qr.hilti.com/r1021424 (TE70-ATC/AVR) и qr.hilti.com/r1021505 (TE80-ATC/AVR). Ссылку в виде QR-кода на таблицу опасных веществ согласно директиве RoHS см. в конце настоящего документа. Гарантия производителя ▶ С вопросами относительно гарантийных условий обращайтесь в ближайшее представительство Hilti.
Page 78 Dokümantasyon verileri Bu doküman için • Çalıştırmadan önce bu dokümanı okuyunuz. Bu, güvenli çalışma ve arızasız kullanım için ön koşuldur. • Bu dokümanda ve ürün üzerinde bulunan güvenlik ve uyarı bilgilerine dikkat ediniz. • Kullanım kılavuzunu her zaman ürün üzerinde bulundurunuz ve ürünü sadece bu kılavuz ile birlikte başka kişilere veriniz.
Page 79 Burada tanımlanan ürünün, geçerli yönetmeliklere ve normlara uygun olduğunu kendi sorumluluğumuzda beyan ederiz. Bu dokümantasyonun sonunda uygunluk beyanının bir kopyasını bulabilirsiniz. Teknik dokümantasyonlar eklidir: Hilti Entwicklungsgesellschaft mbH | Zulassung Geräte | Hiltistraße 6 | 86916 Kaufering, DE Güvenlik Elektrikli el aletleri için genel güvenlik uyarıları...
Page 80 Elektrik güvenliği ▶ Elektrikli el aletinin bağlantı fişi prize uygun olmalıdır. Fiş hiçbir şekilde değiştirilmemelidir. Adaptör fişini topraklama korumalı elektrikli el aletleri ile birlikte kullanmayınız. Değiştirilmemiş fişler ve uygun prizler elektrik çarpması riskini azaltır. ▶ Borular, radyatörler, fırınlar ve buzdolapları gibi toprağa temas eden üst yüzeylere vücudunuzla temas etmekten kaçınınız.
Page 81 ▶ Tutamağı ve tutamak yüzeylerini daima temiz ve yağ ve gresten arındırılmış durumda tutunuz. Kaygan tutamaklar ve tutamak yüzeyleri güvenli bir kullanımı ve öngörülemeyen durumlarda elektrikli el aletinin kontrolünü engeller. Servis ▶ Elektrikli el aletinizi sadece kalifiye uzman personele ve sadece orijinal yedek parçalar ile tamir ettiriniz.
Page 82 Elektrik güvenliği ▶ Çalışmaya başlamadan önce çalışma alanında üzeri kapatılmış elektrik kablosu, gaz ve su borusu bulunup bulunmadığını kontrol edin. Bir elektrik hattına kazara zarar verilmesi halinde, aletin dışındaki metal parçalar elektrik çarpmasına neden olabilir. Elektrikli el aletleri ile dikkatli çalışılması ve aletin doğru kullanılması ▶...
Page 83: Teknik Veriler
Teslimat kapsamı Çok yönlü kırıcı-delici, yan tutamak, kullanım kılavuzu. Ürünleriniz için izin verilen diğer sistem ürünlerini Hilti Store veya şu adreste bulabilirsiniz: www.hilti.group | USA: www.hilti.com Teknik veriler Nominal gerilim, nominal akım, frekans ve/veya nominal akım tüketimi değerlerini ülkenize özgü tip plakasında bulabilirsiniz.
Page 84 öngörülen kanalında olduğundan emin olunuz. ▶ Yan tutamağı monte ediniz. Ek aletin takılması/sökülmesi Uygun olmayan bir gres kullanılması, alette hasarlara neden olabilir. Sadece Hilti marka orijinal gres kullanınız. Her kullanımdan önce aletin hasarlı olup olmadığını ve düzensiz aşınma olup olmadığını kontrol ediniz ve gerekirse ilgili parçaları...
Page 85 Güç ayarı TE 70-ATC/AVR TE 80-ATC/AVR Güç ayarı sadece "Açık" işletim durumunda yapılabilir. Yarım güç ayarı yapmak için "Yarım güç" tuşuna basınız. Gücün azaltıldığı güç göstergesinin yanması ile belirtilir. "Yarım güç" tuşuna tekrar basıldığında, alet tekrar tam güç moduna geçer ve güç göstergesi söner.
Page 86: Arıza Durumunda Yardım
• Uzun süren nakliye veya depolama sonrası kullanmadan önce elektrikli aletin hasar görmüş olup olmadığını kontrol ediniz. Arıza durumunda yardım Bu tabloda listelenmemiş veya kendi başınıza gideremediğiniz arızalarda lütfen yetkili Hilti servisimiz ile irtibat kurunuz. Hata arama Arıza Olası sebepler Çözüm...
Page 87: Üretici Garantisi
İmha Hilti aletleri yüksek oranda geri dönüşümlü malzemelerden üretilmiştir. Geri dönüşüm için gerekli koşul, usulüne uygun malzeme ayrımıdır. Çoğu ülkede Hilti, eski aletlerini yeniden değerlendirmek üzere geri alır. Bu konuda Hilti müşteri hizmetlerinden veya satış temsilcinizden bilgi alabilirsiniz. ▶ Elektrikli el aletlerini, elektronik cihazları ve aküleri evdeki çöplere atmayınız! RoHS (Tehlikeli madde kullanımını...
Page 88 ‫ﺪ‬ ‫ﻨ ﺘ‬ ‫ﺴ‬ ‫ﻤ‬ ‫ﻟ ﺍ‬ ‫ﺕ‬ ‫ﺎ‬ ‫ﻧ ﺎ‬ ‫ﻴ ﺑ‬ ‫ﺪ‬ ‫ﻨ ﺘ‬ ‫ﺴ‬ ‫ﻤ ﻟ‬ ‫ﺍ ﺍ‬ ‫ﺬ‬ ‫ﻫ‬ ‫ﻝ‬ ‫ﻮ‬ ‫ﺣ‬ • ‫ﻥ‬ ‫ﻭ‬ ‫ﺪ‬ ‫ﺑ‬ ‫ﻡ‬ ‫ﺍ‬ ‫ﺪ‬ ‫ﺨ ﺘ‬ ‫ﺳ‬ ‫ﻻ‬ ‫ﺍ ﻭ‬ ‫ﻦ‬...
Page 89 ‫ﺔ ﻴ‬ ‫ﻨ ﻔ‬ ‫ﻟ ﺍ‬ ‫ﺕ‬ ‫ﺍ‬ ‫ﺪ‬ ‫ﻨ ﺘ‬ ‫ﺴ‬ ‫ﻤ‬ ‫ﻟ ﺍ‬ Hilti Entwicklungsgesellschaft mbH | Zulassung Geräte | Hiltistraße 6 | 86916 Kaufering, DE ‫ﺔ‬ ‫ﻣ‬ ‫ﻼ‬ ‫ﺴ‬ ‫ﻟ ﺍ‬ ‫ﺔ‬ ‫ﻴ ﺋ‬ ‫ﺎ ﺑ‬ ‫ﺮ ﻬ‬...
Page 90 ‫ﻑ‬ ‫ﺍ ﺮ‬ ‫ﺼ‬ ‫ﻧ ﺍ‬ ‫ﺔ ﻟ‬ ‫ﺎ ﺣ‬ ‫ﻲ‬ ‫ﻓ‬ ‫. ﺔ‬ ‫ﻴ ﺋ‬ ‫ﺎ ﺑ‬ ‫ﺮ ﻬ‬ ‫ﻜ‬ ‫ﻟ ﺍ‬ ‫ﺓ‬ ‫ﺍ‬ ‫ﺩ‬ ‫ﻷ ﺍ‬ ‫ﻡ‬ ‫ﺍ‬ ‫ﺪ‬ ‫ﺨ ﺘ‬ ‫ﺳ‬ ‫ﺍ‬ ‫ء‬ ‫ﺎ ﻨ‬ ‫ﺛ ﺃ‬ ‫ﻦ‬...
Page 91 ‫ﻥ‬ ‫ﻭ‬ ‫ﺪ‬ ‫ﺑ‬ ‫ﺎ‬ ‫ﻬ ﺘ‬ ‫ﻔ ﻴ‬ ‫ﻇ‬ ‫ﻮ‬ ‫ﻟ‬ ‫ﺎ ﻬ‬ ‫ﺋ ﺍ‬ ‫ﺩ‬ ‫ﺃ‬ ‫ﺚ‬ ‫ﻴ ﺣ‬ ‫ﻦ‬ ‫ﻣ‬ ‫ﺔ‬ ‫ﻛ‬ ‫ﺮ‬ ‫ﺤ ﺘ‬ ‫ﻤ‬ ‫ﻟ ﺍ‬ ‫ء‬ ‫ﺍ ﺰ‬ ‫ﺟ‬ ‫ﻷ ﺍ‬ ‫ﺺ‬ ‫ﺤ‬ ‫ﻓ‬ ‫ﺍ‬...
Page 92 ‫ﻲ‬ ‫ﻗ‬ ‫ﺍ ﻭ‬ ‫ﺯ‬ ‫ﺎ ﻔ‬ ‫ﻗ‬ ‫ﻭ‬ ‫ﻊ‬ ‫ﻤ‬ ‫ﺴ‬ ‫ﻠ ﻟ‬ ‫ﻲ‬ ‫ﻗ‬ ‫ﺍ ﻭ‬ ‫ﻭ‬ ‫ﺔ ﻳ‬ ‫ﺎ ﻤ‬ ‫ﺣ‬ ‫ﺓ‬ ‫ﺫ‬ ‫ﻮ‬ ‫ﺧ‬ ‫ﻭ‬ ‫ﺔ‬ ‫ﻤ‬ ‫ﺋ ﻼ‬ ‫ﻣ‬ ‫ﺔ‬ ‫ﻴ ﻗ‬ ‫ﺍ ﻭ‬ ‫ﺓ‬ ‫ﺭ...
Page 93 ‫ﺡ‬ ‫ﺮ‬ ‫ﺸ‬ ‫ﻟ ﺍ‬ ‫ﺞ‬ ‫ﺘ ﻨ‬ ‫ﻤ‬ ‫ﻟ ﺍ‬ ‫ﻰ‬ ‫ﻠ‬ ‫ﻋ‬ ‫ﺔ‬ ‫ﻣ ﺎ‬ ‫ﻋ‬ ‫ﺓ‬ ‫ﺮ‬ ‫ﻈ‬ ‫ﻧ‬ ‫ﺭ ﺎ‬ ‫ﺒ ﻐ‬ ‫ﻟ ﺍ‬ ‫ﻦ‬ ‫ﻣ‬ ‫ﺔ ﻳ‬ ‫ﺎ ﻤ‬ ‫ﺤ‬ ‫ﻟ ﺍ‬ ‫ء ﺎ‬ ‫ﻄ‬ ‫ﻏ‬...
Page 94 ‫ﻗ ﺮ‬ ‫ﻄ‬ ‫ﻤ‬ ‫ﻟ ﺍ‬ ‫ﺕ‬ ‫ﺎ‬ ‫ﻳ ﻻ‬ ‫ﻮ ﻟ‬ | ‫ﺍ‬ www.hilti.group ‫ﻰ‬ ‫ﻠ ﻋ‬ ‫ﻭ ﺃ‬ Hilti Store ‫ﺮ ﺠ‬ ‫ﺘ ﻣ‬ ‫ﻯ‬ ‫ﺪ‬ ‫ﻟ‬ ‫ﻚ‬ ‫ﺠ‬ ‫ﺘ ﻨ‬ ‫ﻤ ﻟ‬ ‫ﺎ ﻬ ﺑ‬ ‫ﺡ‬ ‫ﻮ‬...
Page 95 ‫ﻴ ﻏ‬ ‫ﻢ‬ ‫ﺤ‬ ‫ﺷ‬ ‫ﻡ‬ ‫ﺍ‬ ‫ﺪ‬ ‫ﺨ ﺘ‬ ‫ﺳ‬ ‫ﺍ‬ ‫ﻱ‬ ‫ﺩ‬ ‫ﺆ ﻳ‬ ‫ﺪ‬ ‫ﻗ‬ Hilti ‫ﺪ‬ ‫ﻨ ﻋ‬ ‫ﺎ‬ ‫ﻬ ﻟ ﺍ‬ ‫ﺪ‬ ‫ﺒ ﺘ‬ ‫ﺳ‬ ‫ﺎ ﺑ‬ ‫ﻢ‬ ‫ﻗ‬ ‫ﻭ‬ ‫ٍ ﻭ ﺎ‬ ‫ﺴ‬ ‫ﺘ ﻣ‬...
Page 96 ‫ﺘ ﻠ ﻟ‬ ‫ﺖ‬ ‫ﻧ ﺮ‬ ‫ﺘ ﻧ‬ ‫ﻹ ﺍ‬ ‫ﻊ‬ ‫ﻗ‬ ‫ﻮ‬ ‫ﻣ‬ ‫ﻰ‬ ‫ﻠ ﻋ‬ ‫ﻭ ﺃ‬ Hilti Store ‫ﺮ ﺠ‬ ‫ﺘ ﻣ‬ ‫ﻲ‬ ‫ﻓ‬ ‫ﻚ‬ ‫ﺑ‬ ‫ﺹ‬ ‫ﺎ ﺨ‬ ‫ﻟ ﺍ‬ ‫ﺞ ﺘ‬ ‫ﻨ ﻤ‬ ‫ﻠ ﻟ‬...
Page 97 ‫ﻛ‬ ‫ﺬ‬ ‫ﻣ‬ ‫ﺮ‬ ‫ﻴ ﻏ‬ ‫ﺕ‬ ‫ﻻ‬ ‫ﻼ ﺘ‬ ‫ﺧ ﺍ‬ ‫ﺙ‬ ‫ﻭ‬ ‫ﺪ‬ ‫ﺣ‬ ‫ﺪ‬ ‫ﻨ ﻋ‬ Hilti ‫ء ﺎ‬ ‫ﻄ‬ ‫ﺧ‬ ‫ﻷ ﺍ‬ ‫ﻲ‬ ‫ﺼ‬ ‫ﻘ ﺗ‬ ‫ﻞ‬ ‫ﺤ‬ ‫ﻟ ﺍ‬ ‫ﻞ‬ ‫ﻤ‬ ‫ﺘ ﺤ‬ ‫ﻤ‬ ‫ﻟ ﺍ‬...
Page 98 ‫ﺔ‬ ‫ﻔ‬ ‫ﺻ‬ ‫ﺍ‬ ‫ﻮ‬ ) ‫ﻣ‬ RoHS ‫ﺔ‬ ‫ﻔ‬ ‫ﺻ‬ ‫ﺍ‬ ‫ﻮ‬ ‫ﻣ‬ qr.hilti.com/r1021413 (TE70-AVR)، qr.hilti.com/r1021424 ‫: ﺔ‬ ‫ﻴ ﻟ ﺎ‬ ‫ﺘ ﻟ ﺍ‬ ‫ﻂ‬ ‫ﺑ ﺍ‬ ‫ﻭ ﺮ‬ ‫ﻟ ﺍ‬ ‫ﻲ‬ ‫ﻓ‬ ‫ﺓ ﺮ‬ ‫ﻄ‬ ‫ﺨ‬ ‫ﻟ ﺍ‬...
Page 99 Informācija par dokumentāciju Par šo dokumentāciju • Pirms ekspluatācijas sākšanas obligāti izlasiet šo dokumentāciju. Tas ir priekšnoteikums darba drošībai un izstrādājuma lietošanai bez traucējumiem. • Ievērojiet drošības norādījumus un brīdinājumus, kas atrodami šajā dokumentācijā un uz izstrādājuma. • Vienmēr glabājiet lietošanas instrukciju izstrādājuma tuvumā un nododiet to kopā ar izstrādājumu, ja tas tiek nodots citām personām.
Page 100 Uzņemoties pilnu atbildību, mēs apliecinām, ka šeit aprakstītais izstrādājums atbilst šādām direktīvām un standartiem: Atbilstības deklarācijas attēls ir atrodams šīs dokumentācijas beigās. Tehniskā dokumentācija ir saglabāta šeit: Hilti Entwicklungsgesellschaft mbH | Zulassung Geräte | Hiltistraße 6 | 86916 Kaufering, DE Drošība Vispārīgi drošības norādījumi par darbu ar elektroiekārtām BRĪDINĀJUMS! Iepazīstieties ar visiem drošības norādījumiem, instrukcijām, attēliem un tehnis-...
Page 101 adapteru spraudņus. Neizmainītas konstrukcijas kontaktdakša, kas atbilst kontaktligzdai, ļauj samazināt elektrošoka risku. ▶ Darba laikā nepieskarieties sazemētiem priekšmetiem, piemēram, caurulēm, radiatoriem, plītīm vai ledusskapjiem. Pieskaroties sazemētām virsmām, pieaug risks saņemt elektrisko triecienu. ▶ Nelietojiet elektroiekārtu lietus laikā, neturiet to mitrumā. Mitrumam iekļūstot elektroiekārtā, pieaug risks saņemt elektrisko triecienu.
Page 102 ▶ Lietojiet elektroiekārtu, piederumus, maināmos instrumentus utt. saskaņā ar šiem norādījumiem. Jāņem vērā arī konkrētie darba apstākļi un veicamās operācijas īpatnības. Elektroiekārtu lietošana citiem mērķiem, nekā to ir paredzējusi ražotājfirma, ir bīstama un var izraisīt neparedzamas sekas. ▶ Raugieties, lai rokturu un satveršanas virsmas būtu sausas, tīras, nenotraipītas ar eļļu un smērvielām.
Page 103 ozola un skābarža koksnes putekļi, tiek uzskatīti par kancerogēniem – sevišķi kopā ar kokapstrādē izmantojamām vielām (hromātiem, koksnes aizsarglīdzekļiem). Azbestu saturošus materiālus drīkst apstrādāt tikai kompetenti speciālisti. ▶ Darba pārtraukumos veiciet pirkstu vingrinājumus, kas uzlabo asinsriti. Ilgstoša darba gadījumā vibrācija var radīt traucējumus pirkstu, roku vai plaukstas locītavu asinsvadu un nervu sistēmas funkcijās.
Page 104: Tehniskie Parametri
Servisa indikācija mirgo sarkanā krāsā. veiktu remontu. Piegādes komplektācija Kombinētais perforators, sānu rokturis, lietošanas instrukcija. Citus šim izstrādājumam izmantojamus sistēmas produktus meklējiet Hilti Store vai tīmekļvietnē: www.hilti.group | ASV: www.hilti.com. Tehniskie parametri Nominālā sprieguma, nominālās strāvas, frekvences un/vai nominālās ieejas jaudas parametri ir norādīti attiecīgajai valstij paredzētajā...
Page 105 ▶ Piemontējiet atpakaļ vietā sānu rokturi. Darba instrumenta ievietošana / izņemšana Nepiemērotas smērvielas lietošana var izraisīt iekārtas bojājumus. Lietojiet tikai oriģinālās Hilti smēr- vielas. Pirms katras lietošanas pārbaudiet, vai instruments nav bojāts un nevienmērīgi nodilis, un, ja nepieciešams, apmainiet to.
Page 106: Apkope Un Uzturēšana
Jaudas iestatīšana TE 70-ATC/AVR TE 80-ATC/AVR Jaudas iestatīšana ir iespējama tikai tad, kad iekārta ir ieslēgta darba stāvoklī. Lai iestatītu pusi jaudas, nospiediet taustiņu "Nepilna jauda". Par samazināto jaudu informē jaudas indikācijas iedegšanās. Vēlreiz nospiežot taustiņu "Nepilna jauda", iekārta pārslēdzas atpakaļ uz pilnu jaudu un jaudas indikācija nodziest.
Page 107: Transportēšana Un Uzglabāšana
Pirms atsākt iekārtas lietošanu pēc ilgas transportēšanas vai uzglabāšanas, pārbaudiet, vai tā nav bojāta. Traucējumu novēršana Ja iekārtas darbībā ir radušies traucējumi, kas nav uzskaitīti šajā tabulā vai ko jums neizdodas novērst saviem spēkiem, lūdzu, meklējiet palīdzību mūsu Hilti servisā. Traucējumu diagnostika Traucējums Iespējamais iemesls...
Page 108 Hilti iekārtu izgatavošanā tiek izmantoti galvenokārt otrreiz pārstrādājami materiāli. Priekšnosacījums otrreizējai pārstrādei ir atbilstoša materiālu šķirošana. Daudzās valstīs Hilti pieņem nolietotās iekārtas otrreizējai pārstrādei. Lai saņemtu vairāk informācijas, vērsieties Hilti servisā vai pie sava pārdošanas konsultanta. ▶ Neizmetiet elektroiekārtas, elektroniskas ierīces un akumulatorus sadzīves atkritumos! RoHS (direktīva par bīstamo vielu izmantošanas ierobežošanu)
Page 109 Dokumentų duomenys Apie šią instrukciją • Prieš pradėdami eksploatuoti, perskaitykite šią instrukciją. Tai yra saugaus darbo ir patikimo naudojimo sąlyga. • Laikykitės šioje instrukcijoje ir ant prietaiso pateiktų saugos nurodymų ir įspėjimų. • Šią naudojimo instrukciją visada laikykite kartu su prietaisu, prietaisą kitiems asmenims perduokite tik kartu su šia instrukcija.
Page 110 Prisiimdami visą atsakomybę pareiškiame, kad čia yra aprašytas gaminys atitinka galiojančias direktyvas ir normas. Atitikties deklaracijos kopiją rasite šios instrukcijos gale. Techninė dokumentacija saugoma čia: Hilti Entwicklungsgesellschaft mbH | Zulassung Geräte | Hiltistraße 6 | 86916 Kaufering, DE Sauga Bendrieji saugos nurodymai dirbantiems su elektriniais įrankiais ĮSPĖJIMAS Perskaitykite visus ant šio elektrinio įrankio esančius saugos nurodymus, instrukcijas,...
Page 111 Apsauga nuo elektros ▶ Prietaiso maitinimo kabelio kištukas turi atitikti elektros lizdo tipą. Kištuko jokiu būdu negalima keisti. Nenaudokite tarpinių kištukų kartu su elektriniais įrankiais, turinčiais apsauginį įžeminimą. Nepakeisti kištukai ir tinkami elektros lizdai mažina elektros smūgio riziką. ▶ Venkite kūno kontakto su įžemintais paviršiais, pvz., vamzdžiais, šildytuvais, viryklėmis ir šaldytu- vais.
Page 112 ▶ Elektrinį įrankį, reikmenis, keičiamuosius įrankius ir t. t. naudokite pagal šias instrukcijas. Taip pat atsižvelkite į darbo sąlygas ir atliekamo darbo pobūdį. Elektrinius įrankius naudojant ne pagal paskirtį, gali kilti pavojingos situacijos. ▶ Prižiūrėkite rankenas, kad jos ir jų laikymo paviršiai visada būtų sausi, švarūs ir neriebaluoti. Slidžios rankenos ir jų...
Page 113 buko medienos dulkės gali sukelti vėžinius susirgimus, ypač tada, kai buvo naudojami priedai medienai apdoroti (chromatai, medienos konservantai). Medžiagas, kuriose yra asbesto, leidžiama apdoroti tik specialistams. ▶ Dirbdami darykite pertraukas ir atpalaidavimo pratimus pirštams, kad pagerėtų kraujotaka. Dirbant ilgesnį laiką, vibracijos gali sukelti pirštų, plaštakos ar riešo sąnario kraujagyslių ar nervų sistemos pažeidimus. Apsauga nuo elektros ▶...
Page 114: Techniniai Duomenys
Hilti techninės priežiūros centrą. Tiekiamas komplektas Kombinuotasis perforatorius, šoninė rankena, naudojimo instrukcija. Daugiau Jūsų turimam prietaisui skirtų sisteminių reikmenų rasite vietinėje Hilti Store arba tinklalapyje www.hilti.group | JAV: www.hilti.com Techniniai duomenys Nominalioji maitinimo įtampa, nominalioji srovė, dažnis ir / arba nominali vartojamoji galia yra nurodyti Jūsų...
Page 115 ▶ Sumontuokite šoninę rankeną. Keičiamojo įrankio įdėjimas / išėmimas Naudojant netinkamą tirštąjį tepalą, yra pavojus prietaisą pažeisti. Naudokite tik originalų Hilti tirštąjį tepalą. Prieš kiekvieną naudojimą tikrinkite, ar įrankis nėra pažeistas ir netolygiai nusidėvėjęs; jeigu reikia, jį...
Page 116 Galios nustatymas TE 70-ATC/AVR TE 80-ATC/AVR Galią nustatyti galima tik tada, kai įjungtas darbo režimas. Norėdami nustatyti pusę galios, spauskite mygtuką „Pusė galios“. Apie sumažintą galią informuos įsižiebęs galios indikatorius. Mygtuką „Pusė galios“ paspaudus dar kartą, prietaisas vėl persijungs į visą...
Page 117 Prietaisą laikyti sausoje ir vaikams bei neįgaliotiems asmenims neprieinamoje vietoje. • Prieš naudojant po ilgesnio transportavimo arba sandėliavimo, patikrinti, ar prietaisas nėra pažeistas. Pagalba sutrikus veikimui Pasitaikius sutrikimų, kurie nėra aprašyti šioje lentelėje arba kurių negalite pašalinti patys, kreipkitės į Hilti techninės priežiūros centrą. Sutrikimų paieška Sutrikimas Galima priežastis...
Page 118: Gamintojo Teikiama Garantija
šepetėlius. Utilizavimas Hilti prietaisai yra pagaminti iš medžiagų, kurias galima naudoti antrą kartą. Būtina antrinio perdirbimo sąlyga yra tinkamas medžiagų išrūšiavimas. Daugelyje šalių Hilti priims Jūsų nebenaudojamą prietaisą perdirbti. Apie tai galite pasiteirauti artimiausiame Hilti techninės priežiūros centre arba savo prekybos konsultanto.
Page 119 Andmed dokumentatsiooni kohta Kasutusjuhend • Enne seadme kasutuselevõttu lugege see kasutusjuhend läbi. See on ohutu kasutamise ja tõrgeteta töö eeldus. • Järgige kasutusjuhendis esitatud ja tootele märgitud ohutusnõudeid ja hoiatusi. • Hoidke kasutusjuhend alati seadme juures ja toote edasiandmisel teistele isikutele andke üle ka kasutusjuhend.
Page 120 Kinnitame ainuvastutajana, et käesolevas kasutusjuhendis kirjeldatud seade vastab kehtivate direktiivide ja standardite nõuetele: Vastavusdeklaratsiooni ärakirja leiate käesoleva kasutusjuhendi lõpust. Tehnilised dokumendid on saadaval: Hilti Entwicklungsgesellschaft mbH | Zulassung Geräte | Hiltistraße 6 | 86916 Kaufering, DE Ohutus Üldised ohutusnõuded elektriliste tööriistade kasutamisel HOIATUS! Lugege kõiki selle elektrilise tööriista juurde kuuluvaid ohutusjuhiseid, nõuandeid,...
Page 121 Elektriohutus ▶ Elektrilise tööriista pistik peab sobima pistikupessa. Pistiku juures ei tohi teha mingeid muudatusi. Kaitsemaandusega seadmete puhul ei tohi kasutada adapterpistikuid. Muutmata pistikud ja sobivad pistikupesad vähendavad elektrilöögiohtu. ▶ Vältige keha kontakti maandatud pindadega (nt toru, radiaator, pliit, külmik). Kui teie keha on maandatud, on elektrilöögi oht suurem.
Page 122 ▶ Kasutage elektrilist tööriista, tarvikuid ja lisatarvikuid vastavalt nendele juhistele. Arvestage seejuures töötingimuste ja tehtava töö iseloomuga. Elektrilise tööriista kasutamine otstarbel, milleks see ei ole ette nähtud, võib põhjustada ohtlikke olukordi. ▶ Käepidemed ja haardepinnad peavad olema kuivad, puhtad ning vabad õlist ja rasvast. Libedad käepidemed ja haardepinnad ei võimalda elektrilist tööriista ootamatutes olukordades kindlalt käsitseda ega kontrollida.
Page 123 ▶ Tehke tööpause ja liigutage sõrmi, et parandada nende verevarustust. Pikemaajaliste tööde korral võib vibratsioon tekitada probleeme sõrmede, käte ja randmeliigeste veresoontes ja närvisüsteemis. Elektriohutus ▶ Enne töö algust kontrollige tööpiirkond üle ja veenduge, et seal ei ole varjatud elektrijuhtmeid, gaasi- ega veetorusid.
Page 124: Tehnilised Andmed
Laske kombivasarat parandada Hilti hooldekesku- ses. Tarnekomplekt Kombivasar, lisakäepide, kasutusjuhend. Teised tööriistaga kasutada lubatud süsteemitooted leiate Hilti Store müügiesindusest või veebilehelt: www.hilti.group | USA: www.hilti.com Tehnilised andmed Andmed nimipinge, nimivoolu, sageduse ja/või nimivõimsuse kohta leiate andmesildilt. Generaatori või transformaatori kasutamisel peab selle väljundvõimsus olema vähemalt kaks korda suurem kui seadme tüübisildile märgitud nimisisendvõimsus.
Page 125 Iga kord enne kasutamist kontrollige tarvikut kahjustuste ja ebaühtlase kulumise suhtes ning vajaduse korral vahetage see välja. ▶ Paigaldage/eemaldage tarvik. Löögita puurimine Löögita puurimine on võimalik spetsiaalse kinnitusega tarvikute abil. Sellised tarvikud leiate Hilti tarvikute valikust. Kiirkinnituse abil saab seadmesse kinnitada näiteks silindrilise sabaga puidupuure või metallipuure ja löögita puurida.
Page 126: Hooldus Ja Korrashoid
Võimsuse seadmine TE 70-ATC/AVR TE 80-ATC/AVR Võimsust saab reguleerida üksnes siis, kui seade on sisse lülitatud. Poole võimsuse reguleerimiseks vajutage poole võimsuse nupule. Vähendatud võimsust signaliseerib võimsuse märgutule süttimine. Uus vajutamine poole võimsuse nupule lülitab seadme tagasi maksimaalsele puurimisvõimsusele ja võimsuse märgutuli kustub. Kui kombivasar välja lülitada ja seejärel uuesti sisse lülitada, töötab seade taas täisvõimsusega.
Page 127 • Kontrollige regulaarselt, kas kõik nähtavad osad on terved ja kas juhtelemendid toimivad veatult. • Kahjustuste ja/või tõrgete korral ei tohi seadet kasutada. Laske tööriist kohe Hilti hooldekeskuses parandada. • Pärast hooldus- ja korrashoiutöid paigaldage kõik kaitseseadised ja kontrollige nende toimivust.
Page 128 Utiliseerimine Hilti seadmed on suures osas valmistatud taaskasutatavatest materjalidest. Taaskasutuse eelduseks on materjalide korralik sorteerimine. Paljudes riikides kogub Hilti kasutusressursi ammendanud seadmed kokku. Lisateavet saate Hilti müügiesindusest. ▶ Ärge visake kasutusressursi ammendanud elektrilisi tööriistu, elektroonikaseadmeid ja akusid olmejäätmete hulka!
Page 129 Інформація про документацію Інформація про цей документ • Перш ніж розпочинати роботу з інструментом, прочитайте цей документ. Це є передумовою безпечної роботи та відсутності несправностей під час застосування інструмента. • Дотримуйтеся попереджувальних вказівок та вказівок з техніки безпеки, наведених у цьому документі...
Page 130 Зі всією належною відповідальністю заявляємо, що описаний у цьому документі інструмент відповідає діючим директивам і стандартам. Копія сертифіката відповідності наведена у кінці цього документа. Технічна документація зазначена нижче: Hilti Entwicklungsgesellschaft mbH | Zulassung Geräte | Hiltistraße 6 | 86916 Kaufering, DE Безпека Загальні вказівки з техніки безпеки при роботі з електроінструментами...
Page 131 Термін «електроінструмент», який використовується у вказівках з техніки безпеки, позначає як елект- роінструменти, що працюють від електричної мережі (із кабелем живлення), так і електроінструменти, що працюють від акумуляторної батареї (без кабелю живлення). Безпека на робочому місці ▶ Дбайте про чистоту та достатнє освітлення робочого місця. Безлад на робочому місці та недостатнє...
Page 132 ▶ Якщо передбачена можливість установлення системи пиловидалення та пилозбірників, обо- в'язково переконайтеся в тому, що вони правильно приєднані й використовуються належним чином. Застосування системи видалення пилу дозволяє зменшити негативний вплив пилу на персо- нал. ▶ Не можна нехтувати правилами безпеки під час роботи з електроінструментами навіть у тому випадку, коди...
Page 133 час вільного обертання без контакту з оброблюваним об'єктом воно може деформуватися, що у свою чергу може спричинити травми. ▶ На свердло дозволяється натискати лише у поздовжньому напрямку, не докладаючи при цьому надмірних зусиль. Невиконання цієї вказівки може призвести до руйнування свердла внаслідок...
Page 134 Опис Огляд продукту Пилозахисний ковпак Затискний патрон Пристрій для знімання змінного робочого інструмента Перемикач функцій Фіксатор вимикача & Вимикач Рукоятка Сервісний індикатор Індикатор половинної потужності (тільки § для моделі з ATC) Перемикач половинної потужності (тільки для моделі з ATC) Кабель живлення Бокова...
Page 135 ної служби компанії Hilti для здійснення ремонту. Комплект постачання Комбінований перфоратор, бокова рукоятка, інструкція з експлуатації. Інше приладдя, допущене до експлуатації з Вашим інструментом, Ви можете придбати у Hilti Store або на веб-сайті www.hilti.group | США: www.hilti.com Технічні дані Номінальна напруга, номінальний струм, частота та/або номінальна споживана потужність вказані...
Page 136 ▶ Установіть бокову рукоятку. Установлення/знімання змінного робочого інструмента Використання невідповідного консистентного мастила може спричинити несправність інстру- мента. Використовуйте лише оригінальне мастило виробництва компанії Hilti. Перш ніж розпочинати роботу, завжди перевіряйте робочий інструмент на наявність пошкоджень та нерівномірного зношення; за необхідності замініть робочий інструмент.
Page 137 Установлення потрібної потужності TE 70-ATC/AVR TE 80-ATC/AVR Регулювання потужності можливе тільки у тому випадку, коли інструмент увімкнений. Щоб застосувати половинну потужність, натисніть кнопку половинної потужності. Індикатор потужності загориться, що сигналізуватиме про зменшену потужність. Якщо натиснути кнопку половинної потужності ще раз, інструмент знову перемкнеться на повну потужність свердління, а...
Page 138 їхню роботу. Щоб гарантувати належну роботу інструмента, використовуйте тільки оригінальні запасні частини та видаткові матеріали. Рекомендовані запасні частини, видаткові матеріали та приладдя для Вашого інструмента Ви можете придбати у найближчому магазині Hilti Store або на веб-сайті www.hilti.group. Транспортування та зберігання...
Page 139 робки. Передумовою для їхньої вторинної переробки є належне сортування відходів за типом ма- теріалу. У багатьох країнах світу компанія Hilti приймає старі інструменти для їхньої утилізації. Щоб отримати додаткову інформацію з цього питання, звертайтеся до сервісної служби компанії Hilti або до...
Page 140 Эйч-Кон ЖШҚ, Армения Республикасы, Ереван қ., Бабаян көш., 10/1 үйі Өндірілген елі: жабдықтағы белгілеу тақтайшасын қараңыз. Өндірілген күні: жабдықтағы белгілеу тақтайшасын қараңыз. Тиісті сертификатты мына мекенжай бойынша табуға болады: www.hilti.ru Сақтау, тасымалдау және пайдалану шарттарына пайдалану бойынша нұсқаулықта белгіленгеннен басқа арнайы талаптар қойылмайды.
Page 141 Аспапты пайдалану бойынша нұсқаулар және басқа пайдалы ақпарат Қайта пайдалануға болатын материалдармен жұмыс істеу Электр аспаптарды және аккумуляторларды тұрмыстық қоқысқа тастамаңыз 1.2.3 Суреттердегі белгілер Суреттерде төмендегі белгілер қолданылады: Бұл сандар осы нұсқаулықтың басындағы әр суретке сәйкес келеді Нөмірлеу суреттегі жұмыс қадамдарының реттілігін білдіреді және мәтіндегі жұмыс қадамдарынан...
Page 142 Сәйкестілік декларациясының суреті осы құжаттаманың соңында орналасқан. Техникалық құжаттама мына жерде сақталған: Hilti Entwicklungsgesellschaft mbH | Zulassung Geräte | Hiltistraße 6 | 86916 Kaufering, DE Қауіпсіздік Электр құралдары үшін қауіпсіздік техникасы бойынша жалпы нұсқаулар ЕСКЕРТУ Бұл электр құралына арналған барлық қауіпсіздік нұсқауларын, нұсқауларды, суреттерді...
Page 143 ▶ Электр құралын қосу алдында реттеуші құрылғыларды және гайка кілтін алыңыз. Электр құралының айналатын бөлігіндегі аспап немесе кілт жарақаттарға әкелуі мүмкін. ▶ Жұмыс кезінде ыңғайсыз қалыптарға тұрмауға тырысыңыз. Үнемі тұрақты күйді және тепе- теңдікті сақтаңыз. Бұл күтпеген жағдайларда электр құралын жақсырақ басқаруға мүмкіндік береді.
Page 144 ▶ Бұрғылау әрекетін әрдайым төмен айналу жиілігімен және бұрғы дайындамамен жанасып тұрғанда ғана бастаңыз. Айналу жиілігі жоғары болған жағдайда бұрғы дайындамамен жанаспай еркін айналғаннан сәл қисайып кетуі және жарақаттануға апарып соғуы мүмкін. ▶ Шамадан артық қысым қолданбаңыз және тек қана бойлық бағытпен бұрғылаңыз. Бұрғылар қисайып...
Page 145 Сипаттама Өнімге шолу Шаңнан қорғау қабы Құрал бекіткіші Құрал босатқышы Функцияны таңдау қосқышы Негізгі сөндіргіштің бекіткіші & Негізгі сөндіргіш Тұтқыш Қызметтік индикатор Орташа қуат индикаторы (тек ATC нұсқасы) § Орташа қуат түймелері (тек ATC нұсқасы) Желілік кабель Бүйірлік тұтқыш ∙ Мақсатына...
Page 146: Техникалық Сипаттамалар
орталығында жөндеңіз. Жеткізілім жинағы Құрама перфоратор, бүйірлік тұтқыш, пайдалану бойынша нұсқаулық. Оған қоса, өніміңіз үшін рұқсат етілген жүйелік өнімді Hilti Store дүкенінде немесе келесі веб-сайтта табуға болады: www.hilti.group | АҚШ: www.hilti.com Техникалық сипаттамалар Номиналды кернеу, номиналды ток, жиілік және/немесе номиналды тұтынылатын қуат туралы...
Page 147: Қызмет Көрсету
тексеріңіз және қажет болған жағдайда ауыстырыңыз. ▶ Құралды орнатыңыз / құралды алып тастаңыз. Соққысыз бұрғылау Соққысыз бұрғылау арнайы соңы бар жұмыс аспаптарының көмегімен мүмкін. Hilti құралдар бағдарламасында мына құралдар қолжетімді. Мысалы, тез қысу қысқысында цилиндрлік соңы бар ағаш немесе болат бойынша бұрғыны қысуға...
Page 148: Күту Және Техникалық Қызмет Көрсету
Барлық көзге көрінетін бөлшектерде зақымдардың бар-жоғын және басқару элементтерінің ақаусыз жұмысын жиі тексеріп тұрыңыз. • Өнім зақымдалған және/немесе ақаулы болған жағдайда оны пайдаланушы болмаңыз. Бірден Hilti қызмет көрсету орталығына жөндетіңіз. • Күтім және техникалық қызмет көрсету жұмыстарынан кейін барлық қорғауыш құрылғыларды...
Page 149 Аспапты құрғақ күйінде және балалар мен рұқсаты жоқ адамдардың қолы жетпейтін жерде сақтаңыз. • Электр аспапты ұзақ уақыт тасымалдаған не сақтаған соң, оны пайдалану алдында зақымдардың бар-жоғын тексеріңіз. Ақаулықтардағы көмек Бұл кестеде келтірілмеген немесе өзіңіз түзете алмайтын ақаулықтар орын алғанда, Hilti қызмет көрсету орталығына хабарласыңыз. Ақаулықтарды жою Ақаулық Ықтимал себеп Шешім...
Page 150 және, қажет болса, ауыстырыңыз. Кәдеге жарату Hilti аспаптары қайта өңдеу үшін жарамды көптеген материалдардың санын қамтиды. Кәдеге жарату алдында материалдарды мұқият сұрыптау керек. Көптеген елдерде Hilti компаниясы ескі аспабыңызды қайта өңдеу үшін қайта қабылдайды. Hilti қызмет көрсету орталығынан немесе дилеріңізден сұраңыз.
Page 151 文書について本書について • ご使用前に本書をすべてお読みください。このことは、安全な作業と問題のない取扱いのための前提条件となります。 • 本書および製品に記載されている安全上の注意と警告表示に注意してください。 • 取扱説明書は常に製品とともに保管し、他の人が使用する場合には、製品と取扱説明書を一緒にお渡しください。記号の説明 1.2.1 警告表示警告表示は製品の取扱いにおける危険について警告するものです。以下の注意喚起語が使用されています：危険危険！ ▶ この表記は、重傷あるいは死亡事故につながる危険性がある場合に注意を促すために使われます。警告警告！ ▶ この表記は、重傷あるいは死亡事故につながる可能性がある場合に注意を促すために使われます。注意注意！ ▶ この表記は、軽傷あるいは物財の損傷が発生する可能性がある場合に使われます。 1.2.2 本書の記号本書では、以下の記号が使用されています：使用前に取扱説明書をお読みください本製品を効率良く取り扱うための注意事項や役に立つ情報リサイクル可能な部品の取扱い工具およびバッテリーを一般ゴミとして廃棄してはなりません 1.2.3 図中の記号図中では以下の記号が使用されています：この数字は本取扱説明書冒頭にある該当図を示しています付番は図中の作業手順の順序に対応していて、本文の作業手順とは一致しない場合があります...
Page 152 製品データコンビハンマードリル TE 70AVR | TE 70ATC/AVR | TE 80ATC/AVR 製品世代製造番号：適合宣言当社は、単独の責任において本書で説明している製品が有効な基準と標準規格に適合していることを宣言します。適合宣言書の複写は本書の末尾にあります。技術資料は本書の後続の頁に記載されています： Hilti Entwicklungsgesellschaft mbH | Zulassung Geräte | Hiltistraße 6 | 86916 Kaufering, DE 安全電動工具の一般安全注意事項警告事項本電動工具に付属のすべての安全上の注意、指示事項、図、および製品仕様をお読みください。以下の指示を守らないと、感電、火災および／または重傷事故の危険があります。安全上の注意および指示事項が書かれた説明書はすべて大切に保管してください。安全上の注意で使用する用語「電動工具」とは、お手持ちの電動ツール（電源コード使用）またはバッテリーツール（コードレス）を指します。作業環境に関する安全 ▶ 作業場はきれいに保ち、十分に明るくしてください。ちらかった暗い場所での作業は事故の原因となり...
Page 153 ▶ パイプ、ラジエーター、電子レンジ、冷蔵庫などのアースされた面に体の一部が触れないようにしてください。体が触れると感電の危険が大きくなります。 ▶ 電動工具を雨や湿気から保護してください。電動工具に水が浸入すると、感電の危険が大きくなります。 ▶ 電動工具を持ち運んだり、吊り下げたり、コンセントからプラグを抜いたりするときは、必ず本体を持ち、電源コードを持ったり引っ張ったりしないでください。電源コードを火気、オイル、鋭利な刃物、可動部等に触れる場所に置かないでください。電源コードが損傷したり絡まったりしていると、感電の危険が大きくなります。 ▶ 屋外工事の場合には、必ず屋外専用の延長コードを使用してください。屋外専用の延長コードを使用すると、感電の危険が小さくなります。 ▶ 湿った場所で電動工具を作動させる必要がある場合は、漏電遮断器を使用してください。漏電遮断器を使用すると、感電の危険が小さくなります。作業者に関する安全 ▶ 電動工具を使用の際には、油断せずに十分注意し、常識をもった作業をおこなってください。疲れている場合、薬物、医薬品服用およびアルコール飲用による影響下にある場合には電動工具を使用しないでください。電動工具使用中の一瞬の不注意が重傷の原因となることがあります。 ▶ 個人用保護具および保護メガネを常に着用してください。負傷の危険を低減するために、電動工具の使用状況に応じた粉じんマスク、耐滑性の安全靴、ヘルメット、耳栓などの個人用保護具を着用してください。 ▶ 電動工具の意図しない始動を防止して下さい。電動工具を電源および／またはバッテリーに接続する前や本体を持ち上げたり運んだりする前に、本体がオフになっていることを必ず確認してください。オン／オフスイッチが入っている状態で電動工具のスイッチに指を掛けたまま運んだり、電源に接続したりすると、事故の原因となる恐れがあります。 ▶ 電動工具のスイッチを入れる前に、必ず調節キーやレンチを取り外してください。調節キーやレンチが本体の回転部に装着されたままでは、けがの原因となる恐れがあります。 ▶ 作業中は不安定な姿勢をとらないでください。足元を安定させ、常にバランスを保つようにしてください。これにより、万一電動工具が異常状況に陥った場合にも、適切な対応が可能となります。 ▶ 作業に適した作業着を着用してください。だぶだぶの衣服や装身具を着用しないでください。髪、衣服、手袋を本体の可動部に近づけないでください。だぶだぶの衣服、装身具、長い髪が可動部に巻き込まれる恐れがあります。...
Page 154 ドリルに関する安全上の注意すべての作業に関する安全上の注意 ▶ 打撃＋回転の際は耳栓を着用してください。騒音により、聴覚に悪影響が出る恐れがあります。 ▶ 補助グリップを使用してください。コントロールを失うと負傷の危険があります。 ▶ 隠れた電線や装置自体の電源コードに先端工具あるいはねじが接触する可能性のある作業を行う場合は、電動工具を絶縁されたグリップ面で保持するようにしてください。通電しているケーブルと接触すると、本体の金属部分にも電圧がかかり、感電の危険があります。長いドリルビットを使用する際の安全上の注意 ▶ 決してドリルビットの最大許容回転数を超過する回転数で作業しないでください。回転数が高くてドリルビットが作業材料と接触せず自由に回転できる状態にあると、ドリルビットは簡単に曲がってしまうことがあり、これが負傷の原因となることがあります。 ▶ 穿孔作業は、常にドリルビットが作業材料と接触している状態で低い回転数から始めるようにしてください。回転数が高くてドリルビットが作業材料と接触せず自由に回転できる状態にあると、ドリルビットは簡単に曲がってしまうことがあり、これが負傷の原因となることがあります。 ▶ 過度な力を加えず、常にドリルビットの縦方向にのみ力が作用するようにしてください。ドリルビットは曲がって折れてしまうこと、あるいはコントロールを失って負傷の原因となることがあります。攪拌バスケットおよび攪拌ブランジャーを使用する際の安全上の注意 ▶ 電動工具のオン／オフは、必ず攪拌バスケットが攪拌する物質内にある状態で行ってください。そうしないと、コントロールを失って負傷する危険があります。ロータリーハンマードリルに関するその他の安全上の注意作業者に関する安全 ▶ 本製品は、必ず技術的に問題のない状態で使用してください。 ▶ 本体は決して加工や改造を加えないでください。 ▶ 本体には一緒に納品された補助ハンドルを使用してください。これ以外のハンドルを使用すると、コントロールを失ってけがをする恐れがあります。 ▶ 剥がし作業の場合には、作業側と反対の領域を保護してください。剥がれた部分が脱落、落下して他の人を負傷させる危険があります。 ▶ 本体は、常に両手でグリップを掴んでしっかりと保持してください。グリップは乾燥した清潔な状態を保ってください。...
Page 155 製品の説明製品概要防じんカバーチャック先端工具ロック解除機能切り替えスイッチスイッチロック & 無段変速スイッチグリップサービスインジケーターハーフパワーインジケーター（ATC 仕様のみ） § ハーフパワーボタン（ATC 仕様のみ）電源コードサイドハンドル ∙ 正しい使用本書で説明している製品は、ニューマチック構造の打撃機構を備えた電動式コンビハンマードリルです。本製品は、コンクリート、石材、木材および金属への穿孔作業用の工具です。さらに、本製品は石材への軽度あるいは中程度のハツリ作業、およびコンクリートへの再加工作業に使用できます。本製品は、一定条件を満たしていれば攪拌にも適しています。 ▶ 必ず銘板に表示されている電圧、周波数で使用してください。オプションの AVR（アクティブバイブレーションリダクション）本製品にはオプションで、振動を大幅に低減させるActive Vibration Reduction (AVR) システムを装備することができます。本体は、アクティブトルクコントロールATC（Active Torque Control）を装備しています。先端工具がブロックしたりあるいは噛むと、本体は突然に作業者の操作によらずに反対方向へ回転します。 ATC は本体のこの突然の回転動作を検知し、本体を直ちにオフにします。正しく作動するためには本体が回転できる必要があります。...
Page 156 サービスインジケーターの状態状態意味サービスインジケーターが赤色で点灯する。作動時間がサービス期限に達しています。サービスインジケーターが赤色で点滅する。コンビハンマードリルの修理はHilti サービスセンターに依頼してください。本体標準セット構成品コンビハンマードリル、サイドハンドル、取扱説明書。その他の本製品用に許可されたシステム製品については、弊社営業担当またはHilti Store にお問い合わせいただくか、あるいはwww.hilti.group | USA ：www.hilti.com でご確認ください。製品仕様定格電圧、定格電流、周波数および／または定格電力については、国別の銘板でご確認ください。発電機または変圧器を使用しての作業の場合は、それらは本体の銘板に記載されている定格電力より 2 倍以上大きな出力がなければなりません。変圧器または発電機の作動電圧は、常に本体の定格電圧の +5 %...- 15 % の範囲になければなりません。 TE 70AVR TE 70-ATC/AVR TE 80-ATC/AVR 重量（EPTA プロシー 8.3 kg 9.5 kg...
Page 157 ご使用方法サイドハンドルを取り付ける注意負傷の危険コンビハンマードリルのコントロールの喪失。 ▶ サイドハンドルが正しく取り付けられ、しっかりと固定されていることを確認してください。クランピングバンドが本体の専用の溝にはまっていることを確認してください。 ▶ サイドハンドルを取り付けます。先端工具を装着／取り外す適切でないグリスを使用すると、本体の損傷の原因となることがあります。必ずHilti の純正グリスを使用してください。先端工具の使用に先立ち、その都度損傷および不均等な摩耗のないことを点検し、必要に応じて先端工具を交換してください。 ▶ 先端工具を装着／取り外します。回転のみ専用のコネクションエンドを使用すると、回転のみの作動が可能になります。そのような先端工具は、Hilti 先端工具プログラムよりお求めいただけます。例えばシャンク形状が円になっている木工用または鉄工用ドリルビットをクイックリリースチャックに挿入し、回転のみの作動を行うことができます。 ▶ 機能切り替えスイッチを「回転 + 打撃」の位置にします。撹拌攪拌ツールは必ずクイックリリースチャックとともに使用してください。 ▶ 機能切り替えスイッチを「回転 + 打撃」の位置にし、攪拌ツールをクイックリリースチャックに装着します。出力を調整する TE 70-ATC/AVR TE 80-ATC/AVR 出力の調整は、作動モードがオンになっている場合にのみ可能です。...
Page 158 ▶ 手入れや保守作業の前に、必ず電源プラグをコンセントから抜いてください。手入れ • 強固に付着した汚れは慎重に除去してください。 • 通気溝を乾いたブラシで入念に清掃してください。 • ハウジングは必ず軽く湿らせた布で清掃してください。シリコンを含んだ清掃用具はプラスチック部品をいためる可能性があるので使用しないでください。保守警告感電による危険！電気部品の誤った修理は、重傷事故および火傷の原因となることがあります。 ▶ 電気部品の修理を行うことができるのは、訓練された修理スペシャリストだけです。 • 目視確認可能なすべての部品について損傷の有無を、操作エレメントについては問題なく機能することを定期的に点検してください。 • 損傷および／または機能に問題のある場合は、本製品を使用しないでください。直ちにHilti サービスセンターに修理を依頼してください。 • 手入れおよび保守作業の後は、すべての安全機構を取り付けて機能を点検してください。安全な作動のために、必ず純正のスペアパーツと消耗品を使用してください。本製品向けに弊社が承認したスペアパーツ、消耗品およびアクセサリーは、弊社営業担当またはHilti Store にお問い合わせいただくか、あるいはwww.hilti.group. 搬送および保管 • 電動工具は先端工具を装着した状態で搬送しないでください。 • 電動工具は常に電源プラグを外して保管してください。 • 本体は、乾燥している場所に、子供や権限のない人が手を触れることのないようにして保管してください。日本語 2063040 *2063040*...
Page 159 る。位置になっている。ドリルビットのロックが外れチャックが完全に引き戻されてい ▶ チャックロックスリーブをスない。ない。トップ位置まで引き戻し、先端工具を引き抜く。サイドハンドルが正しく取り付け ▶ サイドハンドルを緩めて、クラられていない。ンピングバンドとサイドハンドルが奥でロックされるように正しい位置に取り付ける。 ▶ Hilti サービスセンターに修理をサービスインジケーターが赤本体の損傷。色で点滅する。依頼する。サービスインジケーターが赤カーボンブラシの摩耗。 ▶ 修理スペシャリストに点検を依色で点灯する。頼し、必要な場合には交換する。廃棄 Hilti 製品の大部分の部品はリサイクル可能です。リサイクル前にそれぞれの部品は分別して回収されなければなりません。多くの国でHilti は、古い電動工具をリサイクルのために回収しています。詳細については弊社営業担当またはHilti 代理店・販売店にお尋ねください。 ▶ 電動工具、電子機器およびバッテリーを一般ゴミとして廃棄してはなりません！...
Page 160 RoHS（有害物質使用制限に関するガイドライン）下記のリンクより、有害物質を記載した表を確認できます：qr.hilti.com/r1021413（TE70-AVR）、 qr.hilti.com/r1021424（TE70-ATC/AVR）およびqr.hilti.com/r1021505（TE80-ATC/AVR）。本書の最終ページに RoHS 表にリンクした QR コードがあります。メーカー保証 ▶ 保証条件に関するご質問は、最寄りのHilti 代理店・販売店までお問い合わせください。日本語 2063040 *2063040*...
Page 161 문서 관련 기재사항 본 문서에 대해 • 처음 사용하기 전에 본 문서 전체를 읽으십시오. 안전하게 작업하고 문제 없이 취급하기 위한 전제가 됩니 다. • 본 문서 및 제품에 나와 있는 안전 지침 및 경고 지침에 유의하십시오. • 항상 제품에 있는 사용 설명서를 잘 보관하고 제품은 반드시 본 지침과 함께 다른 사람에게 전달하십시오. 기호...
Page 162 폐사는 전적으로 책임을 지고 여기에 기술된 제품이 통용되는 기준과 규격에 일치함을 공표합니다. 적합성 증 명서 사본은 본 문서 끝 부분에서 확인할 수 있습니다. 기술 문서는 이곳에 기술되어 있습니다. Hilti Entwicklungsgesellschaft mbH | Zulassung Geräte | Hiltistraße 6 | 86916 Kaufering, DE 안전 전동 공구에 대한 일반적인 안전상의 주의사항...
Page 163 전기에 관한 안전수칙 ▶ 전동 공구의 전원 플러그가 소켓에 잘 끼워져야 합니다. 플러그를 절대 변형시켜서는 안됩니다. 접지된 전 동 공구와 함께 아답타 플러그를 사용하지 마십시오. 변형되지 않은 플러그와 적합한 소켓을 사용하면 감 전의 위험을 줄일 수 있습니다. ▶ 파이프, 히터, 전기레인지, 냉장고와 같은 접지 표면에 신체 접촉을 피하십시오. 신체에 닿을 경우 감전될 위험이...
Page 164 드릴링 머신에 대한 안전상의 주의사항 모든 작업에 대한 안전상의 주의사항 ▶ 함마드릴링 작업 시 귀마개를 착용하십시오. 소음은 청각 상실을 유발할 수 있습니다. ▶ 보조 손잡이를 사용하십시오. 기기를 제어하지 못하면 부상을 입을 수 있습니다. ▶ 전동 공구 또는 스크류가 숨겨진 전선이나 기기 자체의 연결 케이블과 접촉할 수 있는 작업을 할 경우, 항 상...
Page 165 제품 설명 제품 개요 더스트 캡 척 아답타 공구 잠금장치 기능 선택 스위치 컨트롤 스위치 잠금버튼 & 컨트롤 스위치 손잡이 서비스 표시기 반출력용 표시기(ATC-버전만 해당) § 반출력용 버튼(ATC-버전만 해당) 전원 케이블 측면 손잡이 ∙ 규정에 맞는 사용 기술된 제품은 공압식 콤비 해머를 갖춘 전기 구동식 로타리 함마 드릴입니다. 이 기기는 콘크리트, 조적벽돌, 목재...
Page 166 Hilti 서비스 센터에서 콤비 해머를 수리 받으십시오. 공급품목 콤비 해머, 측면 손잡이, 사용 설명서 해당 제품에 허용되는 기타 시스템 제품은 Hilti Store 또는 다음 사이트에서 확인할 수 있습니다. www.hilti.group | 미국: www.hilti.com 기술자료 정격 전압, 정격 전류, 주파수 그리고/또는 정격 출력은 국가별 형식 라벨을 참조하십시오.
Page 167 ▶ 공구를 끼우거나/공구를 빼내십시오. 함마링 컷아웃 특수한 드릴 섕크식 삽입공구를 이용하여, 함마링 컷아웃을 할 수 있습니다. 이러한 종류의 공구는 Hilti 삽입공구 프로그램에 포함되어 있습니다. 예를 들어 스트레이트 섕크식 목재 드릴 비트 또는 금속 드릴 비트는 신속 교환식 척에 장착될 수 있고, 함마링...
Page 168 기기는 건조한 상태로 보관하고 어린이 및 허용되지 않는 사람의 손에 닿지 않도록 하십시오. • 전동공구를 장시간 운반 또는 보관한 후에는 사용하기 전에 손상 여부를 점검하십시오. 문제 발생 시 도움말 본 도표에 제시되어 있지 않거나 스스로 해결할 수 없는 문제가 발생한 경우 Hilti 서비스 센터에 문의해 주십 시오. 한국어 2063040...
Page 169 폐기 Hilti 기기는 대부분 재사용이 가능한 소재로 제작되었습니다. 재활용을 위해 개별 부품을 분리하여 주십시 오. Hilti는 대부분의 국가에서 재활용을 위해 노후기기를 수거해 갑니다. Hilti 고객 서비스센터 또는 판매 상담 자에게 문의하십시오. ▶ 전동 공구, 전자식 기기 및 배터리를 일반 가정 쓰레기로 폐기하지 마십시오! RoHS (유해물질...
Page 170 제조회사 보증 ▶ 보증 조건에 관한 질문사항은 Hilti 파트너 지사에 문의하십시오. 한국어 2063040 *2063040*...
Page 171 文件相關資訊關於此文件 • 初次操作或使用前，請先詳讀此文件。本文件包含安全前提、疑難排解處理和產品使用。 • 請遵守本文件中與產品上的安全說明和警告。 • 操作說明應與產品一起保管，產品交予他人時必須連同操作說明一起轉交。已使用的符號說明 1.2.1 警告警告使用本產品的人員可能發生之危險。採用了以下標示文字：危險危險 ! ▶ 此標語警示會發生對人造成嚴重傷害甚至致死的危險情形。警告警告 ! ▶ 此標語警示會造成嚴重傷害甚至致死危險的潛在威脅。注意注意 ! ▶ 此標語警示可能會發生造成人員受傷，或造成設備及其他財產損壞之危險狀況。 1.2.2 文件中的符號本文件中採用以下符號：使用前請閱讀操作說明。使用說明與其他資訊處理可回收的材料不可將電子設備與電池當作家庭廢棄物處置 1.2.3 圖解中的符號圖解中採用了以下符號：號碼對應操作說明的開始處的圖解編號代表圖解中的操作步驟順序，可能與內文中的步驟有所不同項目參考編號用於總覽圖解，並請參閱產品總覽章節中使用的編號本符號是為了讓您在操作本產品時可以注意某些重點。...
Page 172 產品資訊鑽鑿兩用電鎚鑽 TE 70AVR | TE 70ATC/AVR | TE 80ATC/AVR 產品代別序號符合聲明基於我們唯一的責任，本公司在此聲明本產品符合適用的指示或標準。本文件結尾處有符合聲明之副本。技術文件已歸檔： Hilti Entwicklungsgesellschaft mbH | Tool Certification | Hiltistrasse 6 | 86916 Kaufering, Germany 安全性一般電動機具安全警告警示請詳閱本電動機具提供的所有安全警告、指示、圖解和說明。未能遵守以下所有指示可能會造成電擊事故、火災和 / 或嚴重的傷害。妥善保存所有警示及說明，以供將來參考。注意事項中的「機具」係指使用電源（有線）或電池（無線）的電動機具。工作區域安全 ▶ 請保持工作區的清潔與採光充足。雜亂而昏暗的工作區會導致意外發生。...
Page 173 人員安全 ▶ 操作機具時，請提高警覺，注意進行中的工作並善用常識。感到疲勞或受到藥物、酒精或治療的影響時勿使用機具。操作機具時稍不留神就可能會造成嚴重的人員傷亡。 ▶ 穿戴個人防護裝備。請隨時穿戴眼罩。適當使用防塵面罩、防滑鞋、安全帽及耳罩等安全防護配備可減少人員的傷害。 ▶ 避免不經意的啟動。在接上電源或電池組、抬起或攜帶機具之前，務必確認開關處於關閉的位置。攜帶機具時，如果把手指放在開關上，或在開關開啟時，將機具插上插頭容易發生意外。 ▶ 啟動機具前，應將所有調整鑰匙或扳手移開。將扳手或鑰匙留在機具的旋轉零件中可能會造成人員傷害。 ▶ 勿將手伸出過遠。隨時站穩並維持平衡。這可讓您在意外情況發生時，對機具有較好的控制。 ▶ 穿著適當服裝。請勿穿著寬鬆的衣服或佩戴珠寶。頭髮、衣服與手套應遠離移動性零件。移動性零件可能會夾到寬鬆的衣服、珠寶或長髮。 ▶ 如果機具可連接吸塵裝置與集塵設備，請連接並適當使用這些設備。使用集塵裝置可降低與粉塵有關的危險。 ▶ 請勿因頻繁而習慣使用機具便疏於遵守或忽略機具的安全規範。草率使用可能在轉眼間便造成嚴重的傷害。機具使用與保養 ▶ 不可強制使用機具。依據用途使用正確的機具。根據設計的速率使用機具可更快速安全地完成工作。 ▶ 若開關無法啟動或關閉電動工具時，請勿使用電動工具。任何無法以開關控制的機具都很危險且需要維修。 ▶ 在進行任何調整、更換配件、或貯放電動機具前，請先將插頭拔離插座和 / 或將電池組自電動機具卸下（如可拆卸）。此預防安全措施可降低機具意外啟動的風險。 ▶ 將閒置的機具貯放在兒童拿不到的地方，勿讓不熟悉或未詳閱本說明的人員操作本機具。機具在未經訓練的使用者手中是很危險的。 ▶ 維護機具與配件。請檢查移動性零件有無偏移或黏合的情形、零件有無破損，以及任何會影響機具運轉的狀況。如果機具受損，請先維修後再使用。很多意外便是由維護不當的機具造成的。 ▶...
Page 174 ▶ 若工作包含鑿穿作業，請於工件另一面一併採取適當的防護措施。鑿穿的碎片會掉落和 / 或造成他人受傷。 ▶ 以雙手握持機具的握把。請保持機具握把清潔和乾燥。 ▶ 在執行配件工具可能會接觸到隱藏線路之工作時，請以握住絕緣握把的方式手持機具。若配件工具與帶電線路接觸，機具的金屬零件也會通電，而造成觸電的情況。 ▶ 避免接觸旋轉中零件 – 有受傷的危險！ ▶ 使用機具時，請穿戴適當的護目鏡、耳罩、防護手套以及輕型呼吸保護器。 ▶ 請在更換配件時也戴上防護手套。觸摸配件可能會造成受傷（割傷或燙傷）。 ▶ 穿戴護目鏡。飛散的碎片可能會傷害身體與眼睛。 ▶ 在開始作業前，請先針對作業時所產生粉塵之危險等級進行確認。使用符合當地粉塵防治條例，且經法定認可為保護等級之工業用吸塵器。含鉛塗料、某些木材及含石英之混凝土 / 石材 / 石頭、礦物質或金屬等材料的粉塵均對身體有害。 ▶ 請確保工作場所有良好通風，必要時，請依會產生的粉塵類型穿戴適合的口罩。操作人員與旁觀者接觸或吸入粉塵可能會引起過敏及 / 或造成呼吸問題或其他疾病。像是橡木與山毛櫸木材的粉塵已列為致癌物質，尤其是當它們使用調濕塗料（鉻酸鹽、木材防腐劑）時。含石綿之材料僅可交由專業人員處理。 ▶ 請適時休息，並活動您的手指以促進血液循環。長時間暴露在震動下會造成手指、手掌和手腕的血管和神經系統失調。電力安全 ▶ 開始工作前，請先檢查工作區域是否有隱藏的電纜線、瓦斯管或水管。若不小心損害電纜線時，機具外部的金屬零件可能會導電而造成電擊的危險。...
Page 175 本產品配備維修指示燈LED。 3.5.1 維修指示燈狀態狀態意義維修指示燈亮紅燈。維修間隔結束 – 維修日期已到。維修指示燈閃紅燈。請將產品鑽鑿兩用電鎚鑽交付Hilti維修中心進行維修。配備及數量鑽鑿兩用電鎚鑽、側向握把、操作說明。關於本產品，您可於當地Hilti Store或網站查詢其他經過認證可搭配使用的系統產品：www.hilti.group | 美國：www.hilti.com 技術資料關於額定電壓、額定電流、頻率、及 / 或輸入功率，請參閱國家所屬型號識別牌。如果機具由發電機或變壓器供電，必須至少能提供兩倍於機具額定銘板上標示的額定輸入值電力。發電機或變壓器的操作電壓必須隨時介於機具額定電壓+5 %和-15 %以內。 TE 70AVR TE 70-ATC/AVR TE 80-ATC/AVR 重量（依據EPTA程 8.3 kg 9.5 kg 9.7 kg 序01）...
Page 176 7 m/s² h，Cheq 無法判定 (K) 1.5 m/s² 1.5 m/s² 1.5 m/s² 操作安裝側向握把注意有受傷的危險！無法掌控鑽鑿兩用電鎚鑽。 ▶ 檢查側向握把是否正確安裝且緊固。檢查夾緊帶是否與電動機具溝槽咬合。 ▶ 安裝側向握把。安裝 / 卸下配件工具使用不適合的潤滑劑可能會造成機具損壞。務必使用原廠Hilti潤滑劑。在每次使用前必須檢查配件工具是否受損或是不均勻磨損；如有必要請更換。 ▶ 視需要安裝或卸下配件工具。鑽孔時無鎚擊動作使用含特殊連接頭的配件工具時，可進行無鎚擊鑽孔作業。Hilti機具系列可提供此種工具。例如，若安裝一體設計快拆式夾頭，以木頭或不鏽鋼專用的平滑柄鑽頭進行無鎚擊鑽孔作業。 ▶ 將功能選擇開關設定至「鎚擊鑽孔」位置。攪拌攪拌槳僅能搭配快拆式夾頭使用。 ▶ 將功能選擇開關設定至「鎚擊鎖孔」位置，並將攪拌槳裝入快拆式夾頭中。繁體中文 2063040...
Page 177 鑿子可設定在24段不同檔位（每15°一段）。這可確保扁鑿和各形狀鑿子可以設定在最佳操作位置。 ▶ 將功能選擇開關設定至「鑿子定位」位置。鑿孔 ▶ 將功能選擇開關設定為「鑿孔」位置。控制開關鎖鑿孔時，可將控制開關鎖定在「開啟」的位置。 ▶ 按下控制開關鎖。維護和保養警告觸電危險！電源線仍連接到電源插座時進行維護和保養會造成嚴重的傷害或灼傷。 ▶ 進行維護及保養前，請務必拔下電源線。注意 • 小心地清除可能附著在零件上的灰塵。 • 請使用乾燥的刷子小心清潔通風口。 • 僅能使用微濕軟布清潔外殼。勿使用含硅樹脂的清潔或亮光劑，因為可能會造成塑膠零件損壞。維護警告電擊的風險！損壞的電子零件會造成嚴重的人員傷害及灼傷。 ▶ 機具或設備電力部分的維修僅可交由訓練過的電力專員處理。 • 定期檢查外部零件和控制元件有無損壞跡象，並確認它們運作正常。 • 如果有損壞跡象或任何零件功能故障，請不要操作本產品。請立即交由Hilti維修中心維修。 • 清潔及保養後，裝上所有防護套或保護裝置並檢查功能是否正常。 2063040 繁體中文 *2063040*...
Page 178 為確保操作的安全及可靠性，請務必使用原廠Hilti備件與耗材。您可以在 Hilti Store 或網站：選購Hilti認可的備件、耗材和配件。 www.hilti.group. 搬運和貯放 • 搬運電子機具時請勿安裝配件。 • 貯放電子機具或設備前請務必將電源線拔掉。 • 請將工具與設備貯放在乾燥且兒童或未授權的人員無法觸及的地點。 • 長時間搬運與貯放後請檢查電子機具或設備是否有損壞。故障排除若您遇到未列出的問題或是無法自行排除的問題，請聯絡Hilti維修中心。故障排除故障可能原因解決方法鑽鑿兩用電鎚鑽不會啟動。電源供應中斷。 ▶ 將插頭插入另一電子機具或電器並檢查是否可啟動。發電機處於睡眠模式。 ▶ 連接第二個電力消耗裝置（例如工作燈）至發電機上。將機具先關閉再開啟。電源中斷後電子重新啟動聯鎖裝置 ▶ 關閉機具後再開啟。啟用。碳刷磨損。 ▶ 送交經訓練電力專員檢查，必要時予以更換。無鎚鑽作業。...
Page 179 RoHS（有害物質限制指令）按一下本連結可前往危險物質表：qr.hilti.com/r1021413（TE70-AVR）、qr.hilti.com/r1021424（TE70- ATC/AVR）和qr.hilti.com/r1021505（TE80-ATC/AVR）。您可在文件最後找到QR碼格式的RoHS表連結。製造商保固 ▶ 如果您對於保固條件有任何問題，請聯絡當地Hilti代理商。 2063040 繁體中文 *2063040*...
Page 180 文档信息关于该文档 • 首次操作或使用前，请先阅读本文档。这是安全、无故障地操作和使用产品的前提条件。 • 请遵守本文档中以及产品上的安全说明和警告。 • 请务必将本操作说明与本产品保存在一起，确保将操作说明随产品一起交给他人。使用符号的说明 1.2.1 警告警告是为了提醒您在处理或使用此产品时会发生的危险。使用以下信号词： -危险- 危险！ ▶ 用于让人们能够注意到会导致严重身体伤害或致命的迫近危险。 -警告- 警告！ ▶ 用于提醒人们注意可能导致严重或致命伤害的潜在危险。 -小心- 小心！ ▶ 用于提醒人们注意可能导致轻微人身伤害、设备损坏或其他财产损失的潜在危险情形。 1.2.2 文档中的符号本文档中使用下列符号：请在使用之前阅读操作说明。使用说明和其他有用信息处理可回收材料不得将电气设备和电池作为生活垃圾处置 1.2.3 图示中的符号图示中使用了下列符号：这些编号指本操作说明开始处的相应图示。图示中的编号反映操作顺序，可能与文本中描述的步骤不同。概览图示中使用了项目参考号，该参考号指的是产品概览部分中使用的编号。这些符号旨在提醒您在操作本产品时要特别注意的某些要点。...
Page 181 组合锤 TE 70AVR | TE 70ATC/AVR | TE 80ATC/AVR 分代号序列号符合性声明按照我们单方面的责任，我们声明本产品符合下列适用指令和标准：一致性声明副本位于本文档结尾处。技术文档在此处归档： Hilti Entwicklungsgesellschaft mbH | Tool Certification | Hiltistrasse 6 | 86916 Kaufering, Germany 安全一般电动工具安全警告警告请阅读本电动工具随附的所有安全警告、说明、图示和技术规范。不遵守下列所有操作说明可能会导致电击、火灾和/或严重人身伤害。请保存所有安全警告和操作说明，以供将来参考。在所有下列的警告中术语“电动工具”指市电驱动 (有线) 电动工具或电池驱动 (无线) 电动工具。工作区域安全 ▶ 保持工作区域清洁和良好照明。杂乱和黑暗的区域容易导致事故。...
Page 182 人身安全 ▶ 保持警觉，注意您正在进行的工作，并在操作电动工具的过程中，应利用自己的判断能力。当您疲劳或受到药物、酒精或医疗影响时，请不要使用电动工具。当操作电动工具时，瞬间的分心都可能导致严重的人身伤害。 ▶ 使用个人防护装备。一定要戴上护目装置。安全装置，诸如适当条件下使用防尘面具、防滑安全鞋、安全帽、听力防护等装置能减少人身伤害。 ▶ 防止电动工具意外启动。在连接至电源和/或电池组、拿起或搬运电动工具之前，应确保开关处于“关闭”位置。将手指放在开关上搬运电动工具或在开关处于“打开”位置时接通电源，都可能会导致事故发生。 ▶ 在打开电动工具之前，必须拿掉任何调整键或扳手。让扳手或调整键留在电动工具的旋转部件上可能会导致人身伤害。 ▶ 不要操之过急。应时刻保持正确的站姿和平衡。这在意外情况下能够更好地控制电动工具。 ▶ 应确保正确着装。不要穿着松垮的衣服或佩戴首饰。让头发和衣服远离运动部件。松垮的衣服、首饰或长发会卡在运动部件中。 ▶ 如果提供有用于连接除尘和集尘设施的装置，应确保将它们连接好并正确使用。使用除尘装置可以减少与灰尘相关的危险。 ▶ 经常使用工具能令您获得较高的熟练度，但不能因此掉以轻心和忽视工具安全准则。一次不慎操作就会在瞬间导致重伤。电动工具的使用和维护 ▶ 不要强制使用电动工具。针对您的应用场合使用正确的电动工具。正确的电动工具在其额定设计值范围内将能够更好和更安全地工作。 ▶ 如果通过开关不能使其打开和关闭，则请不要使用电动工具。任何不能通过开关进行控制的电动工具都是危险的，必须对其进行修理。 ▶ 在进行任何调整、更换配件或存放电动工具之前，应从电源上断开插头和/或从电动工具上拆下电池组 (若可拆卸)。此预防性安全措施可减少意外启动电动工具的危险。 ▶ 将不用的电动工具存放在儿童拿不到的地方，并且不要让不熟悉电动工具或其操作说明的人员操作电动工具。未经培训的用户操作电动工具是危险的。 ▶ 维护电动工具和配件。检查是否存在运动部件失调或卡滞、部件断裂和任何其它影响电动工具操作的情况。如果存在损坏，则在使用之前应修理电动工具。许多事故都是由于电动工具维护不良造成的。...
Page 183 ▶ 切勿试图以任何方式篡改或改造电动工具。 ▶ 应使用随工具提供的辅助把手。对工具失去控制可能会导致人身伤害。 ▶ 在需要穿透的待加工工件的对侧采取适当的安全措施。被钻下的工件部分可能会弹出或掉落并伤害到其他人。 ▶ 请务必用双手通过提供的把手握住电动工具。保持把手清洁干燥。 ▶ 配套工具可能会接触到隐藏的线束，工作时应握住电动工具绝缘把手表面。如果配套工具接触到带电电线，电动工具的金属部件也将带电，从而导致电击。 ▶ 避免接触旋转零件 – 人身伤害的危险！ ▶ 使用电动工具时，必须佩戴适当的护目镜、安全帽、护耳装置、防护手套和轻型呼吸防护装置。 ▶ 更换配件工具时，戴上防护手套。触摸配套工具会带来伤害风险 (割伤或烫伤)。 ▶ 请戴上护目装置。飞溅的碎片有导致身体和眼睛受伤的风险。 ▶ 在开始工作之前，应测定工作时会产生的粉尘的危险等级。使用具有官方认可防护等级的工业真空吸尘器，并遵守当地适用的粉尘防护规定。一些材料产生的粉尘 (例如含铅油漆、某些类型的木材以及含有石英、矿物或金属的混凝土/砖石/石块) 可能对人体健康有害。 ▶ 确保工作场所通风良好，必要时佩戴适用于产生的粉尘类型的呼吸器。接触或吸入这些粉尘可能会导致操作者或旁观者出现过敏性反应和/或呼吸疾病或其他疾病。某些种类的粉尘还属于致癌物质，例如橡木和山毛榉粉尘，特别是在带木材调节添加剂 (铬酸盐、木材防腐剂) 时。仅允许专业人员处理包含石棉的材料。 ▶ 抽出时间休息并做体育锻炼，改善手指的血液循环状况。工作期间长时间暴露于振动环境可能导致手指、手掌和手腕部位血管和神经系统紊乱。电气安全 ▶ 开始工作之前，检查工作区域是否有隐蔽的电缆或天然气和水管。如果您意外损坏了电缆，电动工具的外部金属部件可能带电，带来电击风险。...
Page 184 3.5.1 维护指示灯状态状态含义维护指示灯呈红色亮起。维护间隔周期结束 - 到了该进行维护的时候。维护指示灯呈红色闪烁。将组合锤交由 Hilti 维修中心修复。供货提供的部件：组合锤，侧面手柄，操作说明。经认证可配合本产品使用的其它系统产品，可以通过您当地的 Hilti Store 购买或通过以下网址订购：www.hilti.group | 美国：www.hilti.com 技术数据有关额定电压、额定电流、频率和/或输入功率，请参见各国特定的铭牌。当通过发电机或变压器为电动工具供电时，发电机或变压器的输出功率必须至少达到本电动工具铭牌上显示的额定输入功率的两倍。变压器或发电机的工作电压必须始终保持在工具额定电压 +5% 和 -15% 的范围内。 TE 70-AVR TE 70-ATC/AVR TE 80-ATC/AVR 重量 (按照 EPTA 程序 8.3 kg 9.5 kg...
Page 185 以保护操作者免受噪音和/或振动影响，例如：正确维护电动工具和配套工具、保持双手温暖、合理安排工作方式。噪声排放值 TE 70-AVR TE 70-ATC/AVR TE 80-ATC/AVR 声 (功率) 级 (L 113 dB(A) 113 dB(A) 113 dB(A) 声音功率级的不确定性 (K 3 dB(A) 3 dB(A) 3 dB(A) 排放声压级 (L 102 dB(A) 102 dB(A) 102 dB(A) 声压级的不确定性 (K 3 dB(A) 3 dB(A) 3 dB(A) 总振动量...
Page 186 凿边 ▶ 将功能选择开关转到“凿边”位置。控制开关锁当凿边时，可以将控制开关锁止在“On” (打开) 位置。 ▶ 按下控制开关锁。维护和保养 -警告- 电击危险！如果试图在电源线连接电源插座的情况下执行保养和维护，则会导致严重受伤和烫伤。 ▶ 执行维护和保养任务之前，请务必拔下电源线。保养 • 仔细清除可能粘附在部件上的所有污垢。 • 使用干燥的刷子小心清洁通风孔。 • 请仅使用略湿的布清洁壳体。不要使用含硅清洁剂，否则可能腐蚀塑料件。维护 -警告- 电击危险！电气部件的不当维修会造成包括灼伤在内的严重人身伤害。 ▶ 工具或设备的电气系统只能由受过培训的电气专业人员进行维修。 • 定期检查所有可见部件和控制器是否出现损坏迹象，确保其全部正常工作。 • 如果发现损坏迹象或如果有部件发生故障，不要操作本产品。应立即送交 Hilti 维修中心进行维修。 • 清洁和维护之后，安装所有防护罩或保护装置，检查并确认其正常工作。中文 2063040 *2063040*...
Page 187 为确保安全和可靠的操作，仅限使用喜利得原装备件和消耗品。Hilti 批准用于配合产品使用的备件、消耗品和配件可到您当地的 Hilti Store 购买或通过以下网址在线订购： www.hilti.group. 运输和存放 • 运输电动工具时不得安装配套工具。 • 储存电动工具或设备之前，必须拔掉电源线。 • 将工具和设备存放在儿童或非授权人员无法接近的干燥位置。 • 经过长时间的运输或储存后，检查电动工具或设备是否损坏。故障排除如果您碰到的问题未在此表中列出或您无法自己实施补救措施，请联系 Hilti 服务部门。故障排除故障可能原因解决方案组合锤不启动。电源中断。 ▶ 接上另一电动工具或设备并检查它是否工作。发电机处于睡眠模式。 ▶ 通过连接另一个耗电产品 (例如，工作灯) 给发电机施加负载。关闭工具然后再次打开。在电源中断之后电子重新启动联锁 ▶ 关闭电动工具然后再次打开。装置启动。...
Page 188 ▶ 不得将电动工具、电子设备或电池作为生活垃圾处置！ RoHS (有害物质限制) 单击链接跳转到有害物质表：qr.hilti.com/r1021413 (TE70-AVR)、qr.hilti.com/r1021424 (TE70-ATC/AVR) 和 qr.hilti.com/r1021505 (TE80-ATC/AVR)。文档末尾以二维码形式提供指向 RoHS 表的链接。制造商保修 ▶ 如果您有保修条件方面的问题，请联系您当地的 Hilti 公司代表。中文 2063040 *2063040*...
Page 192 *2063040* 2063040 Hilti = registered trademark of Hilti Corp., Schaan Pos. 8 | 20211013...
