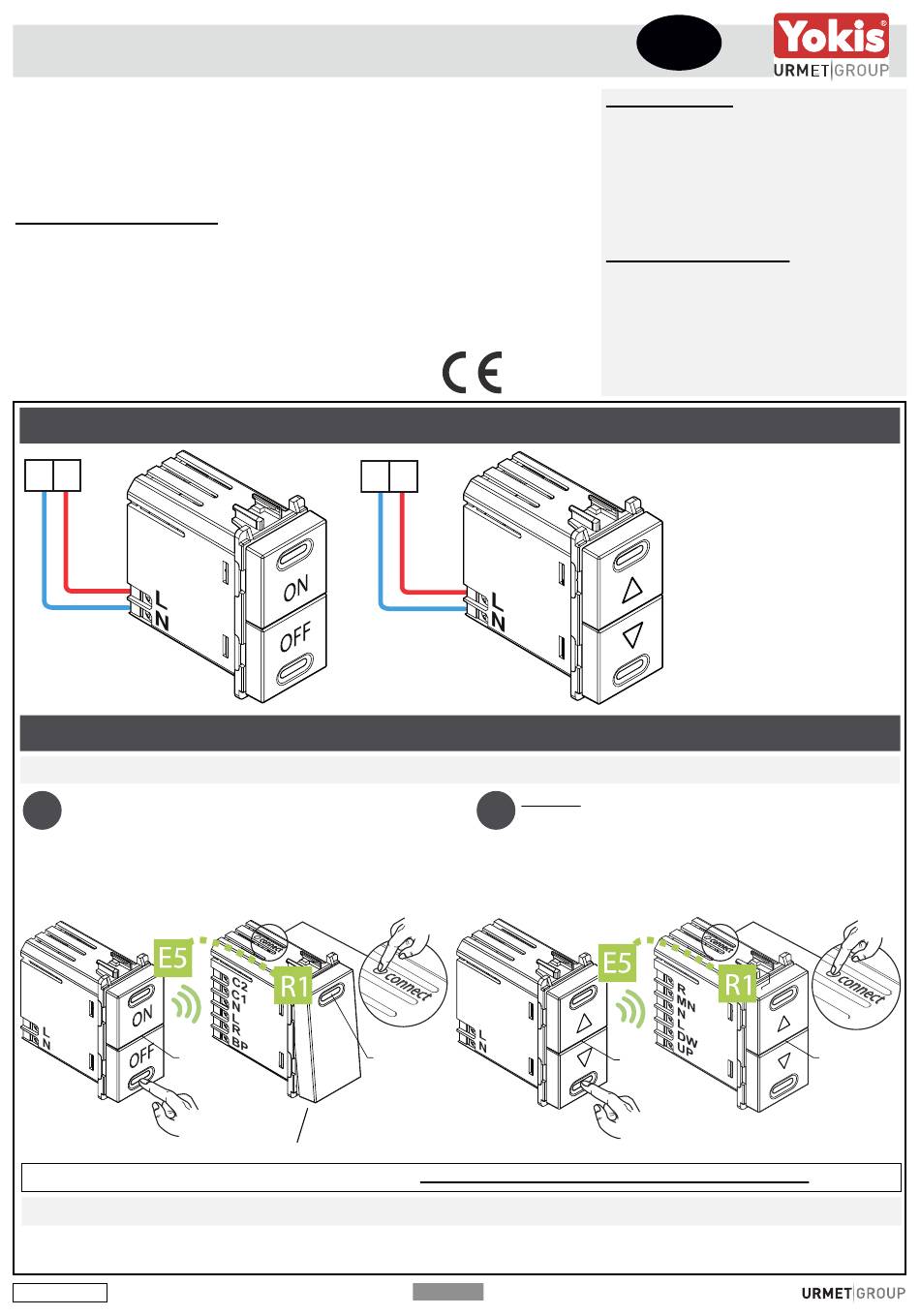

RADIO: EMETTEUR BOUTON POUSSOIR DOUBLE
ALIMENTÉ POUR LE PILOTAGE / CENTRALISATION
ABE2BPP ON/OFF
5454815 Emetteur bouton poussoir double alimenté
ABE2BPP UP/DOWN 5454816 Emetteur bouton poussoir double alimenté
Spécifications techniques:
- Tension secteur: 230V~ +10% -15% - 50Hz
- Consommation du micromodule : < 0,3VA - < 0,1W
- 4 récepteurs maxi par canal de l'émetteur
- Température d'utilisation : -10 à + 50°C
- Protection: IP40
- Humidité relative maxi 80%
- Bande radiofréquence : 2400 - 2480 MHz
- Puissance radio maximale transmise : 10mW
- Transmission: Bidirectionnelle
- Dimensions: (L x H x P) 22,5 x 50 x 46,8 mm
CÂBLAGE DE L'ÉMETTEUR ABE2BPP
N L
5454815
ABE2BPP ON/OFF
CONNEXION DIRECTE EMETTEUR / RECEPTEUR
En mode direct vous pouvez connecter 4 modules maximum par canal; au delà, utiliser le Bus Radio.
1
Faire 5 impulsions* rapides sur le BP du canal de
l'émetteur (E) à associer.
La LED de l'émetteur se met alors à clignoter
rapidement pendant 30 secondes indiquant ainsi
l'attente d'une connexion.
* Une impulsion doit durer moins de 0.7 seconde.
Led
5454815
ABE2BPP ON/OFF
Sur tous les émetteurs, la LED s'éclaire uniquement lorsque la transmission radio a réussi.
Tous les émetteurs YOKIS sont compatibles avec les récepteurs radio YOKIS (Télérupteur, Télévariateur,
DS1054-066B
pour le pilotage / centralisation d'éclairage
- 1 module radio
pour le pilotage / centralisation de volets
roulants - 1 module radio
N L
5454811
5454813
MTR1300EBRP
MTV150EBRP
Pour supprimer une connexion, il suffit de refaire la procédure ci-contre.
micromodules Volets roulants, module portail, module chauffage).
5454816
ABE2BPP UP/DOWN
2
Pendant que la LED de l'émetteur clignote, faire un
appui court sur le bouton "connect" du récepteur (R).
La LED de l'émetteur s'arrête de clignoter.
Attention ! il faut que le récepteur soit sous tension.
Led
5454816
ABE2BPP UP/DOWN
P1
F
PORTéE RADIO:
Gamme radio Power:
• dans une maison de 100m² avec
traversée perpendiculaire d'un mur
maître ou d'une dalle
• sur 250m en champ libre (Réduction de
la portée si environnement métallique,
passage de mur ou de cloison)
TRANSMISSION RADIO:
La
LED
de
l'émetteur
uniquement lorsque la transmission
radio a réussi.
En cas de portée insuffisante l'ajout d'un
récepteur intermédiaire peut résoudre le
probléme (voir § ''Augmentation de la
portée'').
Le micromodule doit être uni-
quement installé par une per-
sonne formée, conformément
aux règles d'installation natio-
nales
(NFC
France).
Afin de respecter les consignes
de sécurités, le micromodule
doit être monté sur une ligne
protégée en amont par un dis-
joncteur 10A courbe C.
Câbler le micromodule hors
tension.
Led
5454812
MVR500EBRP
s'éclaire
15-100
en
Led
