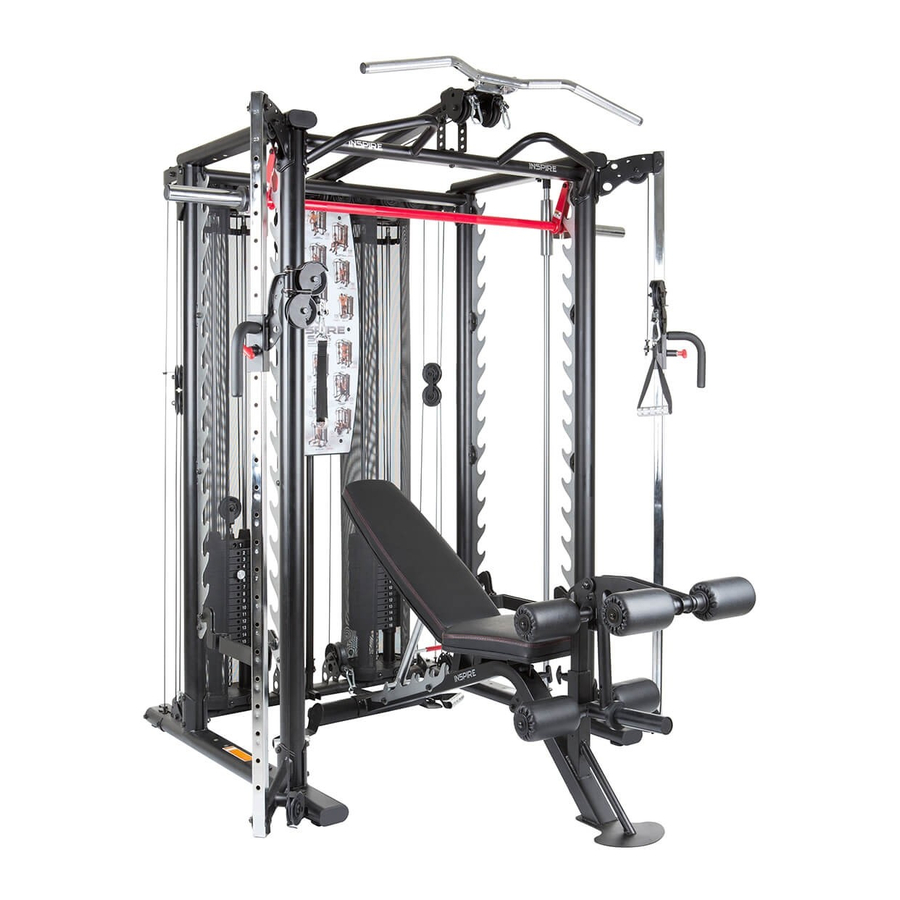

- Page 1 Uživatelský návod...
-
Page 2: Bezpečnostní Instrukce
Index Strana/Page Obsah Safety instructions 1. Bezpečnostní instrukce General 02 2. Obecné Packaging 2.1 Balení 2.2 Odpady Disposal Assembly 3. Montáž Assembly Steps 3.1 Montážní kroky Care and Maintenance 4. Péče a údržba Trainingsanleitung 5. Tréninkový návod Explosiondrawing 6. Rozložený nákres 7. - Page 3 Do not exersice immediately before or after meals. 7. Netrénujte bezprostředně před nebo po jídle. 8. Před začátkem kondičního tréninku se vždy nechte Before starting any fitness training, let yourself examined nejprve vyšetřit lékařem. by a physician. 9. Bezpečnostní úroveň přístroje je zajištěna jen, když The safety level of the machine can be ensured only if you v pravidelných intervalech kontrolujete opotře- regularly inspect parts subject to wear.
- Page 4 3. Assembly 3. Montáž In order to make assembly of the gym as easy as possible for Abychom Vám sestavení přístroje co nejvíce ulehčili, you, we have preassembled the most important parts. Before jsou důležité díly již předmontované. Před montáží you assemble the equipment, please read these instructions přístroje byste si měli pečlivě...
- Page 5 3.1 Montážní kroky/ Assembly steps Krok/ Step 1 Křížový šroub (modrá tečka) Křížový šroub Podložka Matice Pravá základna Spojovací rám Kotvící deska Levá základna Západka Utahujte šrouby pouze manuálně! Finger tighten only! Poznámka: (modrá tečka) značí modrou tečku na závitu Note: “(Blue Dot)”...
- Page 6 Stojan hlavního rámu Křížový šroub Podložka Matice Šrouby utahujte pouze manuálně! Finger tighten only!
- Page 7 Úchyt kladky vesla Křížový šroub Podložka Matice Spodní pravý úchyt kabelů Spodní levý úchyt kabelů Šrouby utahujte pouze manuálně! Finger tighten only!
- Page 8 Zadní rozpěra Zadní výstupky Šroub Podložka Přítahová tyč Šroub Podložka Finger tighten only! Šrouby utahujte pouze manuálně! Step 6: Assure the two tabs in the center of the Rear Cross Brace Krok 6: Ujistěte se, že dva výstupky ve středu zadní rozpěry are facing towards the back of the machine.
- Page 9 Pravý horní trám Levý horní trám Pravý horní úchyt kabelů Šrouby Šroub Levý horní úchyt kabelů Podložka Matice Šroub Úchyty pro závaží Šroub Podložka Matice Šroub Šroub Podložka Matice Finger tighten only for steps 7 + 8! Utahujte manuálně kroky 7 + 8! Krok 9: Nainstalujte šestihranný...
- Page 10 Kladková část Kladka Šroub Šroub Podložka Matice Zadní křížový rám Šroub Šroub Podožka Matice Rozpěra pro kladku Step 10b: Now install two Brackets supporting the Lat Krok 10b: Nyní nainstalujte dva držáky podpírající kladkovou Attachment to Pull Up Cross Brace with the Button Head část a křížové...
- Page 11 Doplněk Šroub Podložka Matice Step 10c: Lat Attachment, Low Profile Option Krok 10c: Kladková část, nízký profil nastavení For a lower profile machine, remove the two Brackets and bolt Pro nastavení nízkého profilu odstraňte dva držáky a šroub. the Lat Attachment directly to the Pull-Up Cross Brace with one Kladkovou část připevněte přímo na přítahovou tyč...
- Page 12 Vodící tyč Spodní destička Mezerník Šroub Šroub Podložka Matice Destička má pouze jeden otvor NOTE: Be sure smooth flat side of plate is on top and the single Poznámka: Ujistěte se, že je hladký plochý povrch na horní hole is to the back of the machine. straně...
- Page 13 Destička výběru zátěže Nálepka Spodní část má 3 nožky Horní kladka s maticí Gumové zarážky Zvedače závaží NOTE: Before beginning Step 13: If optional 200 lb. heavy stack Poznámka: Než začnete krok 13: Pokud je nainstalován velký is being assembled, eliminate the Weight Stack Risers. This space zátěžový...
- Page 14 Šroub Podložka Matice Horní montážní úchyty Nyní utáhněte klíčem kroky 12 a 14! Wrench Tighten Steps 12 And 14 Now!
- Page 15 Levý horní úchyt kabelů Pravý horní úchyt kabelů Šroub Podložka Matice Levý posuvník Vodiče kabelů Pravý posuvník Šroub Podložka Matice...
- Page 16 Kladky 8 a 9 Kladky 5 a 6 Konec kabelu Kladka 1 Kladka 11 Kladka 2 Horní kabel Kladka Šroub Kabel uvnitř tyče Vložka Kladka 3 Matice Začátek kabelu Kladka 4 Plovoucí kladka Průchodka na plovoucí kladce Kladka 7 Plastový míček U-rozpěra Hák Šroub...
- Page 17 Konec kabelu Kladky 5 a 6 Kabel uvnitř tyče Plovoucí kladka 10 Kladka 1 Kladka 3 Plovoucí kladka s průchodkou Kladka 4 Horní kabel Kladka 7 Kladka Šroub Vložka Matice Vyberte si jeden z horních kabelů. Umístěte sestavu jezdce levé- Select one of the Upper Cables.
- Page 18 Spodní kabel Šroub Šroub Šroub Podložka Matice Plovoucí kladka s průchodkou Vložka Plastová kulička U-otvor Hák Spodní kabel s U-otvorem Šroub Plochá matice Šroub Vložka Kabel uvnitř tyče Šroub Šroub Kotva kabelu Uvnitř vodiče kabelu Vyberte spodní kabel (s držákem „U“). Položte si jej a ujistěte se, Select a Lower Cable (with “U”...
- Page 19 Šroub Šroub Plovoucí kladka s prů- chodkou Šroub Podložka Matice Vložka Spodní abel Plastová kulička U-otvor Hák Začátek kabelu Šroub Matice Šroub Šroub Kabel uvnitř tyče Šroub Vložka Vyberte spodní kabel (s držákem „U“). Položte si jej a ujistěte se, Select a Lower Cable (with “U”...
- Page 20 Veslovací kabel Plastová kulička U-otvor Hák Šroub Matice Plovoucí kladka Pravý kladkový úchyt Levý veslovací kabel Začátek kabelu Select the two Row Cables and lay them out straight assuring Vyberte dva veslovací kabely a rozložte je rovně, abyste je ujistili, they are not kinked.
- Page 21 Veslovací kabel Plastová kulička U-otvor Hák Šroub Matice Pravý veslovací kabel Konec kabelu Začátek kabelu Select the two Row Cables and lay them out straight assuring Vyberte dva veslovací kabely a rozložte je rovně, abyste je ujistili, they are not kinked. Remove one Jam Nut from the cable end že nejsou zalomené.
- Page 22 Hák na konci vodícícího kabelu Průchodka v plovoucí kladce Vodící kabel Základní rám Feed the small end of the Guide Cable up through the bushing Protáhněte malý konec vodícího lanka skrz průchodku v se- in the Floating Pulley Assembly and attach the end to the hook stavě...
- Page 23 Šroub Podložka Matice...
- Page 24 Cvičební tabule Šroub Podložka Matice Krytky...
- Page 25 Utahovací kolíky Utahovací piny Horní deska Držák Spodní deska Spojovací piny Feed the small end of the Guide Cable up through the bushing Protáhněte malý konec vodícího lanka skrz průchodku v sestavě in the Floating Pulley Assembly and attach the end to the hook plovoucí...
- Page 26 Začneme nastavením šroubů kabelů na 2,5 cm mezi horním šroubem a maticí. Začněte jedním kabelem a utáhněte jej. Udělejte to stejné s ostatními 3 kabely. Ujis- těte se, že vedení nic nestěžuje a kabely jsou v kladce. Kabel Alespoň eden šroub musí zůstat viditelný pod maticí. Nyní...
- Page 27 Instalace dlouhé tyče/ Assembly of the long bar Zátěžová montáž Šroub Podložka Šroub Podložka Spodní hřídel s otvory Sada šroubů Krok 1: Umístěte sestavu červené závaží na háky Step 1: Position the Red Weight Bar Assembly on the Hooks of the front Racks. předních stojanů.
- Page 28 Držák závaží Step 5: Adjust the spacing between the Weight Holders Krok 5: Upravte vzdálenost mezi držáky závaží a konci se- and the ends of the Red Weight Bar Assembly by moving stavy červené závaží posunutím hřídelů lineárních ložisek the Linear Bearing Shafts in or out (using the adjustment dovnitř...
-
Page 29: Péče A Údržba
4. Péče a údržba 4. Care and Maintenance Maintenance Údržba • Přístroj v podstatě nepotřebuje žádnou údržbu. principle, equipment does require • Pravidelně kontrolujte všechny části přístroje a maintenance. pevnost všech šroubů a spojů. Regularly inspect all parts of the equipment and the •... - Page 30 6. Kusovník / Parts list Position Description: Popis/ Rozměry Dimension Quantity SCS-002 Box 3643 -1 - SCS-002 Rahmen senkrecht Main upright -2 - SCS-002 Hauptrahmen, links Left baseframe -3 - SCS-002 Hauptrahmen, rechts Right base frame -4 - SCS-002 Rahmen für Gewichteaufnahme Weight stack mount -5 - SCS-002 Verstärkungsplatte...
- Page 31 Position Popis/Description: Rozměry/Ks/ Dimension Quantity 3643 SCS-202 Box -1S - SCS-202 Innensechskantschraube Button head bolt M6x12 -2S - SCS-202 Innensechskantschraube Button head bolt M6x35 -3S - SCS-202 Sechskantschraube Hexhead screw M8x25 -4S - SCS-202 Sechskantschraube Hexhead screw M10x25 -5S - SCS-202 Sechskantschraube Hexhead screw M10X35...
- Page 32 Záruka Dovozce: FITNESS STORE s.r.o. Marešova 643/6 198 00 Praha 9 Tel.: +420 581 601 521 E-mail: fitnestore@fitnestore.cz Výrobce: Hammer Sport AG, Von Liebig Str. 21, 89231 Neu-Ulm www.hammerer.de...
