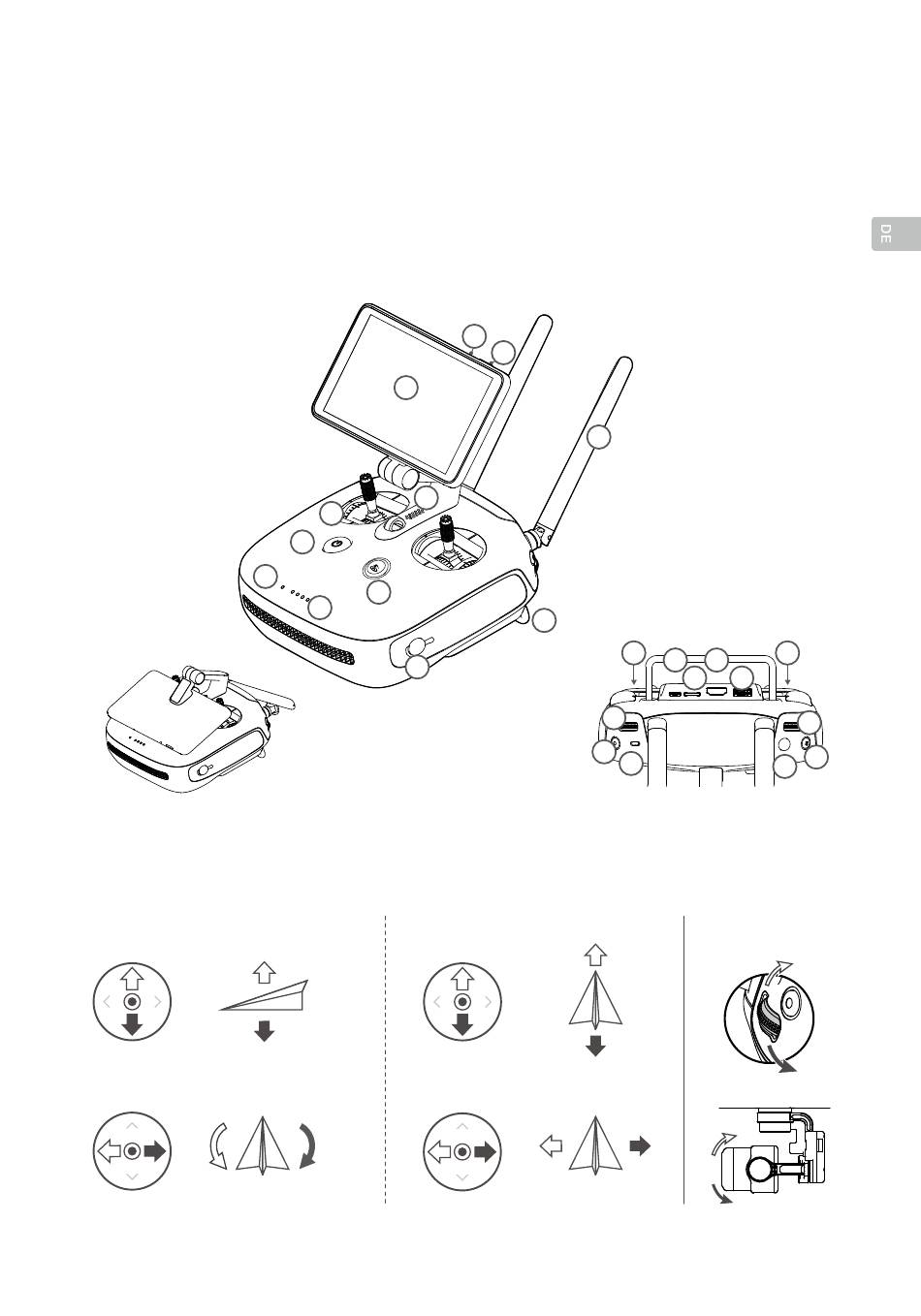

Fernbedienung
Die leistungsstarke Fernsteuerung für die Phantom 4 Pro+ V2.0 hat eine Reichweite von bis zu 10 km*. Mit den
physischen Tasten und Knöpfen lassen sich Belichtung, Kameraneigung sowie Foto- und Videoaufnahmen bedienen.
In die Fernsteuerung ist die aktuelle Langstreckenübertragungstechnik DJI OCUSYNC
von der Kamera der Phantom direkt an das Display sendet. Da der HD-Videolink auf zwei Frequenzen senden kann,
verläuft die Signalübertragung sehr stabil.
1. Ein/Aus-Taste
2. Rückkehrfunktion
Rückkehrtaste
3. Steuerhebel
4. Lautsprecher
5. Status-LED
6. Akkuladezustands-LED
7. Stromanschluss
8. Display
9. Taste Ruhezustand
10. Mikrofon
11. Antennen
12. Haltegriff
Die Standard-Flugsteuerung wird als Modus 2 bezeichnet. Mit dem linken Steuerhebel steuern Sie die Höhe und
Flugrichtung der Drohne, und mit dem rechten Steuerhebel steuern Sie ihre Vorwärts-, Rückwärts-, Links- oder
Rechtsbewegung. Mit dem Gimbal-Rädchen wird die Neigung der Kamera verstellt.
Linker Hebel
Steigflug
Sinkflug
Linksdrehung
* Die Fernbedienung erreicht Ihre maximale Übertragungsreichweite (FCC) auf offenem Gelände ohne elektromagnetische
Störquellen und bei einer Flughöhe von ca. 120 Metern.
8
4
3
1
5
2
6
7
Zusammengeklappt
Rechter Hebel
Rechtsdrehung
10
9
11
12
19
13
15
16
Vorwärts
Rückwärts
Links Rechts
TM
integriert, die ein HD-Livebild
13. Gimbal-Rädchen
14. Kamerarädchen
15. Videotaste
16. Flugmodusschalter
17. Fototaste
18. „Intelligent Flight"-
Pausetaste
19. C1- und C2-Taste
(frei belegbar)
20. Micro-USB-Anschluss
21. HDMI-Anschluss
22. Micro-SD-Kartensteckplatz
23. USB-Anschluss
19
20 21
22
23
14
18
17
Gimbal-Rädchen
