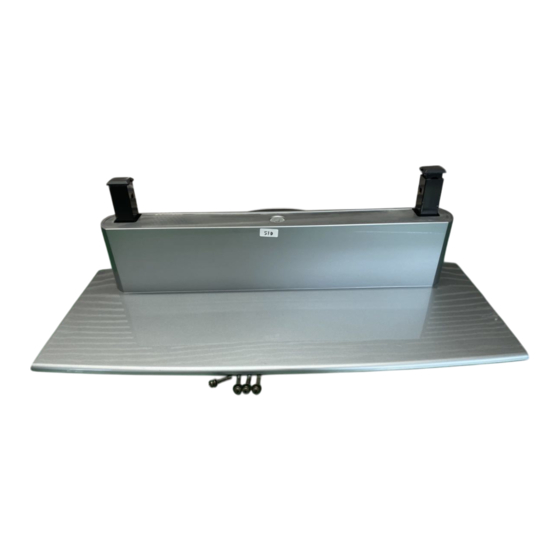

Tabletop Stand
Instructions
SU-PT2M
© 2004 Sony Corporation
4-099-468-12 (1)
GB
CS
CT
KR
AR

Advertisement

loading
Need help?

Need help?

Do you have a question about the SU-PT2M and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Related Manuals for Sony SU-PT2M

Summary of Contents for Sony SU-PT2M

  • Page 1 4-099-468-12 (1) Tabletop Stand Instructions SU-PT2M © 2004 Sony Corporation...
  • Page 2 Sufficient expertise is required for installing this product. Be sure to subcontract the installation to Sony dealers or contractors and pay special attention to safety during the installation. Sony is not liable for any damages or injury caused by mishandling or improper installation.

  • Page 3: For Customers

    Be sure to subcontract the installation to Sony dealers. If persons other than Sony dealers do the installation work, this may result in serious injury, as the TV is very heavy.
  • Page 4 Do not allow the mains lead or the connecting cable to be pinched. • Do not allow the mains lead or the connecting cable to be pinched when you install the TV on the Tabletop Stand. If the mains lead or the connecting cable is damaged, this may result in a fire or an electric shock.

  • Page 5: Check The Parts

    WARNING To Sony Dealers The following instructions are for Sony Dealers only. Be sure to read safety precautions described above thoroughly and pay special attention to safety during the installation, maintenance, checking and repair of this product. Be sure that two or more persons do the installation work.
  • Page 6 Install the TV WARNING If you allow the mains lead to be pinched under or between pieces of equipment, this may result in a short circuit or an electric shock. If you stumble over the mains lead or the connecting cable, the stand may topple over and cause injury.
  • Page 7 Connect the mains lead and the connecting cable to the TV. See the instruction manual of Plasma TV (KE-MX37A1, KE-MX37S1, KE-MX37N1, KE-MX37K1, KE- MX42A1, KE-MX42S1, KE-MX42N1, KE-MX42K1, KE-MX42M1) for more details on connecting the mains lead and the connecting cable. Mains lead and connecting cables Bundle the mains lead and the connecting cable with the supplied cable tie.

  • Page 8: Safety Measures To Prevent Toppling Over

    Safety measures to prevent toppling over WARNING Be sure to take measures to prevent the stand from toppling over. If you fail to do so, the TV may topple over and cause injury. Anchor the TV to a wall, pillar, etc., to prevent it from toppling over.

  • Page 9: Specifications

    Specifications Dimensions: (mm) Weight: (kg) Design and specifications are subject to change without notice. (GB)
  • Page 10 (GB)
  • Page 11 等离子电视接收机用　桌面支架 Instructions SU-PT2M...
  • Page 12 感谢您购买本产品。 致用户 安装本产品需要足够的专业技术。必须请合格的安装人员进行安装，安装期间应特别注意安全。Ｓｏｎｙ　对误操作 或不正确安装造成的任何损坏或受伤不承担责任。 警告 如果不遵守安全事项或未能正确使用本产品，则可能导致严重受伤或者火灾。 本说明书介绍了正确使用本产品和防止事故发生而必需的重要事项。必须通读本手册并正确使用本产品。请妥善保管 本手册，以备将来参考。 致　Ｓｏｎｙ　经销商及安装人员 安装本产品需要足够的专业技术。必须通读本说明书以安全安装。Ｓｏｎｙ　对误操作或不正确安装造成的任何损坏或受 伤不承担责任。请在安装后将本手册交给用户。 安全事项 Ｓｏｎｙ　的产品设计非常注重安全。 但是，如果使用不正确，则可能因火灾、电击、产品倾倒或产品跌落而导致严重受伤。必须遵守安全事项以防止此类 事故的发生。 当心 此桌面支架仅设计用于以下产品。若用于其它电器，支架可能不稳并导致可能的受伤。 指定产品（２００４　年　６　月止） 等离子电视接收机用 ＫＥ－ＭＸ３７Ａ１ ＫＥ－ＭＸ３７Ｓ１ ＫＥ－ＭＸ３７Ｎ１ ＫＥ－ＭＸ３７Ｋ１ ＫＥ－ＭＸ４２Ａ１ ＫＥ－ＭＸ４２Ｓ１ ＫＥ－ＭＸ４２Ｎ１ ＫＥ－ＭＸ４２Ｋ１ ＫＥ－ＭＸ４２Ｍ１ (CS)
  • Page 13 致用户 警告 如果不遵守下列事项，则可能因火灾、电击、产品倾倒或产品跌落导致严重受伤或死亡。 必须由合格的安装人员进行安装。 由于电视机很重，操作不当，则可能导致严重受伤。 必须采取措施防止支架倾倒。 否则，桌面支架可能倾倒并导致受伤或财产损失。 将电视机固定在墙壁、支柱上，防止其倾倒。 必须将桌面支架安装在坚固平坦的表面。 切勿向一个方向倾斜安装桌面支架。否则，桌面支架可能倾倒或电视机可能跌落。 这样可能导致受伤或财产损失。 必须将桌面支架安装在稳定的表面。 如果您将桌面支架安装在不稳定的表面，则支架可能失去平衡并倾倒或跌落。这样 可能导致受伤或财产损失。 切勿倚靠或攀爬装在桌面支架上的电视机。 桌面支架可能倾倒或电视机可能跌落，并导致严重受伤或死亡。 切勿遮盖电视机通风孔。 如果您遮盖通风孔（用布等），则热量会在电视机内部聚积并引起火灾。 (CS)
  • Page 14 切勿使电源线或连接电缆受压。 • 在桌面支架上安装电视机时，切勿使电源线或连接电缆受压。如果电源线或连接 电缆损坏，则可能导致火灾或电击。 • 当您搬运桌面支架时，切勿踩踏电源线或连接电缆。电源线或连接电缆可能损 坏，并可能导致火灾或电击。 必须按照本手册中介绍的方法搬运支架。 如果桌面支架被不正确搬运，则支架可能倾倒并导致受伤。 切勿绊到电源线或连接电缆。 如果您绊到电源线或连接电缆，则桌面支架可能倾倒并导致受伤。 当心 如果不遵守下列事项，则可能导致受伤或财产损失。 切勿安装除指定产品以外的任何设备。 本支架仅设计用于指定产品。如果您安装除指定产品以外的设备，则设备可能跌落并导致受伤或财产损失。 必须固定电视机。 用附带的螺丝将电视机固定到桌面支架上。 如果电视机未被牢固安装，则可能跌落并导致受伤。 安装时的注意事项 将支架安装在坚固平坦的表面。切勿将支架以某个角度安装或倾斜安装。为避免此类事情发生，请遵守下列事项。 – 如果将支架安装到垫子或地毯等柔软的表面，请预先在指定的位置上放一块木板。 – 切勿将支架安装在阳光直射的地方或加热器附近。 – 切勿将支架安装在炎热或潮湿的地方，或户外。 使用时的注意事项 若要保持支架清洁，请经常用干的软布擦拭支架。顽固污渍可用蘸有稀释清洁剂的布轻轻擦去。然后用干的软布擦拭 此区域。切勿使用稀释剂或汽油等化学剂，因为它们会损坏支架的表层。 (CS)
  • Page 15 警告 致安装人员 下列说明仅致　Ｓｏｎｙ　经销商。必须通读上述安全事项，并特别注意本产品的安装、维护、检查和维修过程中的安 全。 必须由两个或更多人进行安装。 必须由两个或更多人将电视机安装到桌面支架。如果一个人单独安装，则可能导致事故或受伤。 必须按照本手册中的说明牢固安装电视机。 必须拧紧螺丝。 如果电视机未牢固安装，则可能跌落并导致受伤。 安装过程中，请小心不要伤到手或手指。 安装电视机时，请小心不要伤到手或手指。 检查部件 名称 数量 名称 数量 底盘 电缆扎带 １ 安全螺丝 １ ４ 固定螺丝 ２ 请预先准备一把适合以上指定螺丝的十字型螺丝起子。 (CS)
  • Page 16 安装电视机 警告 如果电源线压在设备部件下或部件之间，则可能导致短路或电击。如果您绊到电源线或连接电缆，则支架可能倾 倒并导致受伤。 安装电视机之前，决定安装位置并放置支架。 由于电视机很重，建议您预先决定安装位置，并在安装电视机之前放置桌面支架。 注意 桌面支架在地板上时，切勿推或拉桌面支架。支架底部的橡胶底脚可能脱落。 将桌面支架安装到电视机上。 1 将电视机屏幕朝下放置在稳定的、垫有布的表面，离地板至少　２０　ｃｍ。 2 将桌面支架上的销插入电视机的槽。 电视机后侧 电视机底部 至少 ２０　ｃｍ 槽 软布 用附带的螺丝将电视机和桌面支架固定。 安全螺丝 注意 使用电钻时，将扭矩设定至约　１．５Ｎ ・ ｍ。 (CS)
  • Page 17 将电源线和连接电缆连接到电视机。 提示 关于连接电源线和连接电缆的更多详情，请参阅等离子电视接收机用（ＫＥ－ＭＸ３７Ａ１，ＫＥ－ＭＸ３７Ｓ１，ＫＥ－ＭＸ３７Ｎ１， ＫＥ－ＭＸ３７Ｋ１，ＫＥ－ＭＸ４２Ａ１，ＫＥ－ＭＸ４２Ｓ１，ＫＥ－ＭＸ４２Ｎ１，ＫＥ－ＭＸ４２Ｋ１，ＫＥ－ＭＸ４２Ｍ１）的使用说明书。 电源线和连接电缆 用附带的电缆扎带捆扎电源线和连接电缆。 (CS)
  • Page 18 防倾倒安全措施 警告 必须采取措施防止支架倾倒。 否则，电视机可能倾倒并导致受伤。将电视机固定在墙壁、支柱上，防止其倾倒。 请预先准备一个市售绳索或链条和墙壁挂钩。 1 拧下装在电视机上的螺丝，然后换上附带的固定螺丝。 2 将墙壁挂钩固定到坚固的墙壁或支柱上。 3 将绳索或链条穿过固定螺丝上的孔，然后将至墙壁挂钩的绳索或链条的另一端拉紧。 墙壁挂钩 (CS)
  • Page 19 规格 尺寸：（ｍｍ） Ａ ５８４ Ｂ ２８６ Ｃ ４１０ Ｄ １２５ Ｅ １８１ 重量：（ｋｇ） ６ 设计和规格若有变更，恕不另行通知。 (CS)
  • Page 20 感謝您購買本產品。 致用戶 安裝本產品需要足夠的專業技術。必須請 Sony 經銷商或承包人進行安裝，安裝期間應特別注意安全。Sony 對 誤操作或不正確安裝造成的任何損壞或引致受傷不承擔責任。 警告 如果不遵守安全事項或未能正確使用本產品，則可能導致嚴重引致受傷或者火災。 本說明書介紹了正確使用本產品和防止事故發生而必需的重要事項。必須通讀本手冊並正確使用本產品。請妥善保管 本手冊，以備將來參考。 致 Sony 經銷商 安裝本產品需要足夠的專業技術。必須通讀本說明書以安全安裝。Sony 對誤操作或不正確安裝造成的任何損壞或引 致受傷不承擔責任。請在安裝後將本手冊交給用戶。 安全事項 Sony 的產品設計非常注重安全。 但是，如果使用不正確，則可能因火災、電擊、產品傾倒或產品墮下而導致嚴重引致受傷。必須遵守安全事項以防止 此類事故的發生。 小心 此桌面支架／坐檯架僅設計用於以下產品。若用於其它電器，支架／檯架可能不穩並導致可能的引致受傷。 指定產品（截至 2004 年 6 月） 等離子電視 電漿電視 KE-MX37A1 KE-MX37S1 KE-MX37N1 KE-MX37K1 KE-MX42A1 KE-MX42S1 KE-MX42N1 KE-MX42K1 KE-MX42M1...
  • Page 21 致用戶 警告 如果不遵守下列注意事項，則可能因火災、電擊、產品傾倒或產品墮下而導致嚴重引致受傷或死亡。 必須由 Sony 經銷商進行安裝。 由於電視機很重，所以如果由 Sony 經銷商以外的人安裝，則可能導致嚴重引致受傷。 必須採取措施防止支架／檯架傾倒。 否則，桌面支架／坐檯架可能傾倒並引致受傷或財產損失。 將電視機固定在牆壁、支柱上，防止其傾倒。 必須將桌面支架／坐檯架安裝在堅固平坦的表面。 請勿向一個方向傾斜安裝桌面支架／坐檯架。否則，桌面支架／坐檯架可能傾倒或 電視機可能墮下。這樣可能引致受傷或財產損失。 必須將桌面支架／坐檯架安裝在穩定的表面。 如果您將桌面支架／坐檯架安裝在不穩定的表面，則支架／檯架可能失去平衡並傾 倒或墮下。這樣可能引致受傷或財產損失。 請勿倚靠或攀爬裝在桌面支架／坐檯架上的電視機。 桌面支架／坐檯架可能傾倒或電視機可能墮下，並導致嚴重引致受傷或死亡。 請勿遮蓋電視機通風孔。 如果您遮蓋通風孔（用布等），則熱量會在電視機內部聚積並引起火災。 (CT)
  • Page 22 請勿使電源線或連接電纜受壓。 • 在桌面支架／坐檯架上安裝電視機時，請勿使電源線或連接電纜受壓。如果電源 線或連接電纜損壞，則可能導致火災或電擊。 • 當您搬運桌面支架／坐檯架時，請勿踩踏電源線或連接電纜。電源線或連接電纜 可能損壞，並可能導致火災或電擊。 必須按照本手冊中介紹的方法搬運支架／檯架。 如果桌面支架／坐檯架被不正確搬運，則支架／檯架可能傾倒並引致受傷。 請勿絆到電源線或連接電纜。 如果您絆到電源線或連接電纜，則桌面支架／坐檯架可能傾倒並引致受傷。 小心 如果不遵守下列注意事項，則可能引致受傷或財產損失。 請勿安裝除指定產品以外的任何設備。 本支架／檯架僅設計用於指定產品。如果您安裝除指定產品以外的設備，則設備可能墮下並引致受傷或財產損失。 必須固定電視機。 用附帶的螺絲將電視機固定到桌面支架／坐檯架上。 如果電視機未被牢固安裝，則可能墮下並引致受傷。 安裝時的注意事項 將支架／檯架安裝在堅固平坦的表面。請勿將支架／檯架以某個角度安裝或傾斜安裝。為避免此類事情發生，請遵守 下列事項。 – 如果將支架／檯架安裝到墊子或地毯等柔軟的表面，請預先在指定的位置上放一塊木板。 – 請勿將支架／檯架安裝在陽光直射的地方或加熱器附近。 – 請勿將支架／檯架安裝在炎熱或潮濕的地方，或戶外。 使用時的注意事項 若要保持支架／檯架清潔，請經常用乾的軟布擦拭支架／檯架。頑固污漬可用蘸有稀釋清潔劑的布輕輕擦去。然後用 乾的軟布擦拭此區域。請勿使用稀釋劑或汽油等化學劑，因為它們會損壞支架／檯架的表層。 (CT)
  • Page 23 警告 致 Sony 經銷商 下列說明僅致 Sony 經銷商。必須通讀上述安全事項，並特別注意本產品的安裝、維修、檢查和維修過程中的安 全。 必須由兩個或更多人進行安裝。 必須由兩個或更多人將電視機安裝到桌面支架／坐檯架。如果一個人單獨安裝，則可能導致事故或引致受傷。 必須按照本手冊中的說明牢固安裝電視機。 必須擰緊螺絲。 如果電視機未牢固安裝，則可能墮下並引致受傷。 安裝過程中，請小心不要傷到手或手指。 安裝電視機時，請小心不要傷到手或手指。 檢查零件 名稱 數量 名稱 數量 底盤 電纜扎帶 安全螺絲 固定螺絲 預先準備一把適合以上指定螺絲的十字型螺絲批。 (CT)
  • Page 24 安裝電視機 警告 如果電源線壓在設備部件下或部件之間，則可能導致短路或電擊。如果您絆到電源線或連接電纜，則支架／檯架 可能傾倒並引致受傷。 安裝電視機之前，決定安裝位置並放置支架／檯架。 由於電視機很重，建議您預先決定安裝位置，並在安裝電視機之前放置桌面支架／坐檯架。 注意 桌面支架／坐檯架在地板上時，請勿推或拉桌面支架／坐檯架。支架／檯架底部的橡膠底腳可能脫落。 將桌面支架／坐檯架安裝到電視機上。 1 將電視機螢幕朝下放置在穩定的、墊有布的表面，離地板至少 20 cm。 2 將桌面支架／坐檯架上的銷插入電視機的槽。 電視機後側 電視機底部 至少 20 cm 槽 軟布 用附帶的螺絲將電視機和桌面支架／坐檯架固定。 安全螺絲 注意 當使用電動螺絲批時，將扭距設定至約 1.5N·m。 (CT)
  • Page 25 將電源線和連接電纜連接到電視機。 提示 關於連接電源線和連接電纜的更多詳情，請參閱等離子電視 電漿電視（KE-MX37A1，KE-MX37S1， KE-MX37N1，KE-MX37K1，KE-MX42A1，KE-MX42S1，KE-MX42N1，KE-MX42K1，KE-MX42M1）的使用說明書。 電源線和連接電纜 用附帶的電纜扎帶捆扎電源線和連接電纜。 (CT)
  • Page 26 防傾倒安全措施 警告 必須採取措施防止支架／檯架傾倒。 否則，電視機可能傾倒並引致受傷。將電視機固定在牆壁、支柱上，防止其傾倒。 請預先準備一個市面上有售射繩索或鏈和牆壁掛勾。 1 擰下裝在電視機上的螺絲，然後換上附贈的固定螺絲。 2 將牆壁掛勾固定到堅固的牆壁或支柱上。 3 將繩索或鏈穿過固定螺絲上的孔，然後將至牆壁掛勾的繩索或鏈的另一端拉緊。 牆壁掛勾 (CT)
  • Page 27 規格 尺寸：（mm） 重量：（kg） 設計和規格若有變更，恕不另行通知。 (CT)
  • Page 28 본 제품을 구입하여 주셔서 감사합니다. 고객용 본 제품을 설치하려면 충분한 전문 기술이 필요합니다. 설치는 반드시 Sony 대리점 또는 설치업자에게 맡기시 고 설치 중에는 안전에 각별한 주의를 기울이십시오. Sony는 잘못된 취급 또는 부적절한 설치로 인해 발생하 는 어떠한 손실이나 부상에 대해서도 책임을 지지 않습니다. 경고...
  • Page 29 만일 다음의 안전조치를 지키지 않을 경우 화재, 감전 사고 또는 제품이 넘어짐으로 인해 사망 또는 심각한 부 상에 이르는 사고가 발생할 수 있습니다. 설치는 반드시 Sony 대리점에 요청하십시오. TV는 아주 무겁기 때문에 Sony 대리점의 직원이 아닌 자가 설치 작업을 하는 경우 심각한 부상을 입을 수 있습 니다. 스탠드가 넘어지지 않도록 안전장치를 마련하여 주십시오.
  • Page 30 전원선이나 연결 케이블이 눌리지 않도록 하십시오. • 탁상용 스탠드 위에 TV를 설치할 때 전원선이나 연결 케이블이 눌리지 않도록 하십시오. 전원선이나 연결 케이블이 손상되어 화재나 감전 사고의 원인이 될 수 있습니다. • 탁상용 스탠드를 운반할 때에는 전원선이나 연결 케이블을 밟지 마십시오. 전원 선이나...
  • Page 31 경고 Sony 대리점용 다음 지침은 Sony 대리점용입니다. 위에 설명된 안전조치를 숙독해 주시고 본 제품의 설치, 유지, 점검과 수리 를 할 때에는 안전에 각별한 주의를 기울여 주십시오. 제품을 설치할 때에는 반드시 2명 이상이 함께 작업하여 주십시오. TV를 탁상용 스탠드에 설치할 때에는 반드시 2명 이상이 함께 작업하여 주십시오. 1명이 혼자 설치 작업을 하는...
  • Page 32 TV 설치하기 경고 기기 사이나 아래에 전원선이 눌리는 경우 단락이나 감전 사고의 원인이 될 수 있습니다. 전원선이나 연결 케이 블에 발부리가 걸리면 스탠드가 넘어져서 부상을 입을 수 있습니다. TV를 설치하기 전에 설치할 위치를 정하고 스탠드를 내려놓습니다. TV는 아주 무겁기 때문에 TV를 스탠드에 설치하기 전에 설치할 위치를 먼저 정하고 탁상용 스탠드를 내려놓 는...
  • Page 33 전원선 및 연결 케이블을 TV에 연결합니다. 팁 전원선 및 연결 케이블 연결하기에 대한 자세한 내용은 평면 컬러 텔레비전(KE-MX37A1, KE-MX37S1, KE-MX37N1, KE-MX37K1, KE-MX42A1, KE-MX42S1, KE-MX42N1, KE-MX42K1, KE-MX42M1) 사용설명서를 참조하십시오. 전원선 및 연결 케이블 제공된 케이블 타이를 사용하여 전원선 및 연결 케이블을 묶습니다. (KR)
  • Page 34 넘어짐 방지를 위한 안전조치 경고 스탠드가 넘어지지 않도록 안전장치를 마련하여 주십시오. 그렇지 않으면 TV가 떨어져서 부상을 입을 수 있습니다. TV가 넘어지지 않도록 하려면 TV를 벽 등에 고정시 키십시오. 시판되는 끈이나 체인과 벽고정 브라켓을 미리 준비하여 주십시오. 1 TV에 부착된 나사를 제거하고 제공된 고정 연결장치로 대체합니다. 2 벽고정...
  • Page 35 제품 사양 외형치수: (mm) 중량: (kg) 디자인 및 제품 사양은 예고 없이 변경될 수 있습니다. (KR)
  • Page 36 (AR)
  • Page 37 (AR)
  • Page 38 KE-MX42A1 KE-MX37K1 KE-MX37N1 KE-MX37S1 KE-MX37A1 KE-MX42M1 KE-MX42K1 KE-MX42N1 KE-MX42S1 (AR)
  • Page 39 (AR)
  • Page 40 (AR)
  • Page 41 • • – – – (AR)
  • Page 42 (AR)
  • Page 43 KE-MX37K1 KE-MX37N1 KE-MX37S1 KE-MX37A1 KE-MX42M1 KE-MX42K1 KE-MX42N1 KE-MX42S1 KE-MX42A1 (AR)
  • Page 44 Printed on 100% recycled paper using VOC (Volatile Organic Compound)-free vegetable oil based ink. Printed in Japan...
