JVC KS-DR2004D Instruction Manual page 9

Compact 4 channel digital amplifier
Table of Contents

Advertisement

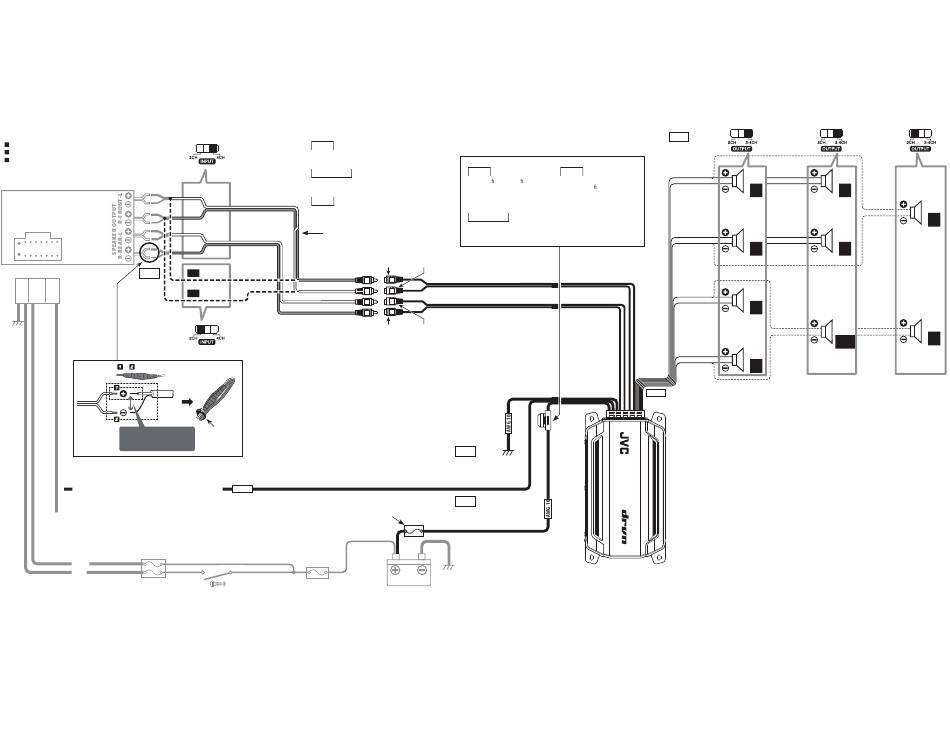

Type B: SPEAKER INPUT connection
Type B: Raccordement SPEAKER INPUT
Tipo B: Conexión SPEAKER INPUT
CH1
FACTORY INSTALLED
CH2
HEAD UNIT
CH3
CH4
B-4
CH1
CH2
&
Prevent a short circuit !
Éviter les court-circuits !
¡ Evitar cortocircuitos !
* 1
Power control wire (Blue-White)
Câble de commande de l'alimentation (Bleu-Blanc)
Cable de control de alimentación (Azul-Blanco)
BATT
ACC
NOTE
After wiring, be sure to insulate and waterproof the connection
part.
REMARQUE
Après le câblage, veillez à assurer l'isolation et l'étanchéité de la
partie de connexion.
NOTA
Después de realizar el cableado, asegúrese de aislar y impermea-
bilizar la pieza de conexión.
RCA cable (commercially available)
Câble RCA (vendu séparément)
Cable RCA (vendido por separado)
R
L
L
R
* 1
The output from the FACTORY INSTALLED HEAD UNIT up to 50 W can be input.
The power is turned on and off as the unit detects input signal (SIGNAL SENSING
TURN-ON). Therefore it is not necessary to connect the power control wire.
La puissance de sortie maximum de la FACTORY INSTALLED HEAD UNIT ne doit pas
dépasser 50 W. L'alimentation est activée et désactivée lorsque l'appareil détecte
le signal d'entrée (SIGNAL SENSING TURN-ON). C'est pourquoi il n'est pas néces-
saire de connecter le câble de commande de l'alimentation.
El FACTORY INSTALLED HEAD UNIT deberá tener una potencia de salida máxima no
superior a 50 W. La alimentación se enciende y apaga conforme la unidad detecte
una señal de entrada (SIGNAL SENSING TURN-ON). Por lo tanto no es necesario
conectar el cable de control de alimentación.
AWG 16
Protective fuse (Commercially available)
Fusible de protection (Vendu séparément)
Fusible de protección (Vendido por separado)
Car fuse box
Ignition key switch
Boîte de fusible
Commutateur à clef
Caja de fusibles
Llave de contacto
del automóvil
Fuse (40 A)
NOTE
If you can't nd the speci ed capacity
fuse at your store etc., consult your
JVC dealer.
Fusible (40 A)
REMARQUE
Si vous ne trouvez pas de fusible de
calibre adéquat dans le commerce,
etc., contacter votre agent JVC.
Red / Rouge / Rojo
White / Blanc / Blanco
R
FRONT
L
REAR
L
R
Red / Rouge / Rojo
White / Blanc / Blanco
B-2
Ground wire (Black)
Câble de masse (Noir)
Cable de masa (Negro)
B-1
Battery wire (Yellow)
Câble de la batterie (Jaune)
Cable de la batería (Amarillo)
Battery
Batterie
Batería
B-3
White
Fusible (40 A)
Blanc
NOTA
Blanco
Si no puede encontrar el fusible de la
capacidad especi cada en su almacén
White/Black
etc., consulte su distribuidor JVC.
Blanc/Noir
Blanco/Negro
Gray
Gris
Gris
Gray/Black
Gris/Noir
Gris/Negro
Green
Vert
Verde
Green/Black
Vert/Noir
Verde/Negro
Purple
Violet
Purpúreo
Purple/Black
Violet/Noir
Purpúreo/Negro
AWG 16
White
Blanc
CH1
CH1
Blanco
L
L
CH1
CH1
White/Black
White
L
L
Blanc/Noir
Blanc
Blanco/Negro
CH1
Blanco
CH1
Gray
Gray/Black
Gris
Gris/Noir
CH2
CH2
Gris
Gris/Negro
R
R
CH2
CH2
Gray/Black
R
R
Gris/Noir
Gris/Negro
CH3
L
CH1
L
Green
Green
Vert
Vert
CH2
CH3-4
Verde
Verde
MONO
CH2
CH1-2
Purple/Black
Purple/Black
MONO
Violet/Noir
Violet/Noir
CH4
Purpúreo/Negro
Purpúreo/Negro
R
CH2
R
L
L
R
R
