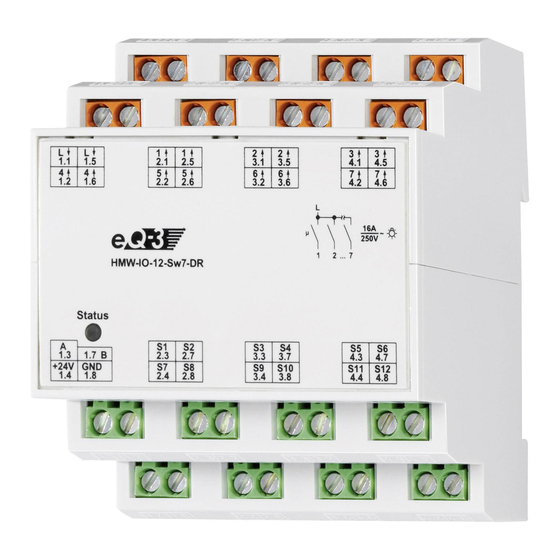

Rs485 i/o module 12 inputs, 7 switch outputs for mounting on din rails
Hide thumbs Also See for HMW-IO-12-Sw7-DR:
Table of Contents

Advertisement

Available languages

Available languages

Quick Links

Download this manual
Installations- und
Bedienungsanleitung
(S. 2)
Installation and
operating manual
(p. 21)
RS485 I/O-Modul 12 Eingänge, 7 Ausgänge
Hutschienenmontage
RS485 I/O module 12 inputs, 7 switch outputs
for mounting on DIN rails
HMW-IO-12-Sw7-DR

Advertisement

Chapters

Table of Contents
loading
Need help?

Need help?

Do you have a question about the HMW-IO-12-Sw7-DR and is the answer not in the manual?

Questions and answers

Related Manuals for HomeMatic HMW-IO-12-Sw7-DR

Summary of Contents for HomeMatic HMW-IO-12-Sw7-DR

  • Page 1 Installations- und Bedienungsanleitung (S. 2) Installation and operating manual (p. 21) RS485 I/O-Modul 12 Eingänge, 7 Ausgänge Hutschienenmontage RS485 I/O module 12 inputs, 7 switch outputs for mounting on DIN rails HMW-IO-12-Sw7-DR...
  • Page 2 Lieferumfang Anzahl Artikel Homematic RS485 I/O-Modul 12 Eingänge, 7 Ausgänge, Hutschienenmontage Bedienungsanleitung Dokumentation © 2007 eQ-3 AG, Deutschland Alle Rechte vorbehalten. Ohne schriftliche Zustimmung des Herausgebers darf dieses Handbuch auch nicht auszugsweise in irgendeiner Form reproduziert werden oder unter Verwen- dung elektronischer, mechanischer oder chemischer Verfahren vervielfältigt oder verarbeitet werden.

  • Page 3: Table Of Contents

    Funktion ......6 Allgemeine Systeminformation zu Homematic . 8 Allgemeine Hinweise zum Bussystem ..8 Allgemeine Hinweise zur Installation .

  • Page 4: Hinweise Zu Dieser Anleitung

    Hinweise zu dieser Anleitung Lesen Sie diese Anleitung sorgfältig, bevor Sie ihre Homematic Komponenten in Betrieb nehmen. Bewahren Sie die Anleitung zum späteren Nachschla- gen auf! Wenn Sie das Gerät anderen Personen zur Nutzung überlassen, übergeben Sie auch diese Bedienungs- anleitung.
  • Page 5 Der Betrieb des Gerätes ist ausschließlich am 230V /50 Hz-Wechselspannungsnetz zulässig. Arbeiten am 230 V-Netz dürfen nur von einer Elektro-Fachkraft (nach VDE 0100) erfolgen. Dabei sind die geltenden Unfallverhütungsvor- schriften zu beachten. Zur Vermeidung eines elektrischen Schlages vor Arbeiten am Gerät Netzspannung freischal- ten (Sicherungs automat abschalten).

  • Page 6: Funktion

    Öffnen Sie das Gerät nicht, es enthält keine durch den Anwender zu wartenden Teile. Das Öffnen des Gerätes birgt die Gefahr eines Stromschlages. Beachten Sie beim Anschluss an die Geräteklemmen die hierfür zulässigen Leitungen und Leitungsquerschnitte. Beachten Sie die Installationsvorschriften für Installationen in Verteilersystemen.
  • Page 7 Homematic Zentrale. • Nichtflüchtiger Speicher für Konfigurationsdaten. • Montage auf einer Stan dard-Hutschiene inner- halb von Vertei lungen. • Galvanisch getrennter Leistungs- und Busteil. (A) - Außenleiteranschluss Lastseite (B) - Ausgangsklemmen Kanäle 1 – 7 (C) - Bus A (D) - Bus B (E) –...

  • Page 8: Allgemeine Systeminformation Zu Homematic

    Allgemeine Systeminformation zu Homematic Dieses Gerät ist Teil des Homematic Haussteuersy- stems und arbeitet mit dem bidirektionalen Homematic Funkprotokoll. Alle Geräte werden mit einer Standardkonfiguration ausgeliefert. Darüber hinaus ist die Funktion des Gerätes über ein Programmiergerät und Software konfigurierbar. Welcher weitergehende Funktionsum-...
  • Page 9 Lastseite Da lastseitig typischerweise 230 V-Netzverbraucher geschaltet werden, ist hier der Einsatz von VDE- gerechten Installationsleitungen, wie beispielsweise NYM-Leitung etc., erforderlich. Die Leitungsquerschnit- te richten sich nach den gängigen VDE-Vorschriften und betragen für Installationen im Nennlastbereich der Aktoren 1,5 mm2. Steuerseite Auf der Steuerseite hingegen kommt lediglich unge- fährliche Schutzkleinspannung zum Einsatz.

  • Page 10: Topologie Des Bussystems

    der Module einer Unterverteilung (max. 127 Stück) jeweils miteinander zu verbinden. Ein Anschlusssche- ma mit Bus-System finden Sie im Systemhandbuch. Beim Einsatz mehrerer Module ist ein Busabschluss erforderlich. Informationen zum Anschluss finden Sie in der jeweiligen Bedienungsanleitung. 5.2 Topologie des Bussystems Aus Gründen der Übersicht sollten die HMW- Komponenten immer gruppenweise in Untervertei- lungen montiert werden.

  • Page 11: Installation

    Unterverteilung dimensioniertes 24 V-Netzteil. Wenn eine zentrale Programmierung und Steuerung über die Homematic Zentrale erfolgen soll, sollten die HMW-Busleitungen der einzelnen Unterverteilungen sowie die vom Steuer-PC bzw. einer Zentrale kommende Leitung an einem unter räumlichen Gesichtspunkten günstigen Ort zusam- mengeführt werden, um eine Trennung der einzelnen...
  • Page 12 Isolieren Sie die Drahtenden der Netzzuleitung, der Leitung zur Last, den Leitungen zu den Tastern, zum Netzteil und der Busleitung auf eine Länge von 8 mm ab, ohne dabei die blanke Ader zu verletzen. Beachten Sie die zugelassenen Leitungsquerschnitte! Verdrahten Sie den Netzanschluss und Lastanschluss mit der 230 V-Netzspannung gemäß...
  • Page 13 Die maximale Leitungslänge vom Taster zum Modul ist je nach verwendeter Leitung unterschiedlich. Es sollte jedoch eine Länge von 50 m nicht überschritten werden.
  • Page 15 Klemme Funktion 1.1, 1.5 Außenleiteranschluss 2.1, 2.5 Geschaltete Phase Kanal 1 3.1, 3.5 Geschaltete Phase Kanal 2 4.1, 4.5 Geschaltete Phase Kanal 3 1.2, 1.6 Geschaltete Phase Kanal 4 2.2, 2.6 Geschaltete Phase Kanal 5 3.2, 3.6 Geschaltete Phase Kanal 6 4.2, 4.6 Geschaltete Phase Kanal 7 RS485-Bus (Bus A)

  • Page 16: Zuordnung Der Tastereingänge

    0,14 – 2,50 0,14 – 1,5 Zuordnung der Tastereingänge Die 12 Tastereingänge des HMW-IO-12-Sw7-DR lassen sich ohne die Homematic Zentrale zu Aktor- kanälen anderer(!) Aktoren, die Kanaltasten am Gerät besitzen zuordnen. Da dieses Gerät keine Programmiertaster für die Ausgangskanäle besitzt, können die Ausgangskanäle nur über die Homematic...
  • Page 17 Im Auslieferungszustand sind die Tastereingän- ge keinem Aktorkanal zugeordnet (auch nicht den Aktorkanälen des Gerätes an dem sie sich befinden). Zuordnung von Tastereingängen zu Aktorkanälen • Drücken Sie die Programmiertaste des zuzu- ordnenden Aktor(kanals) am Modul so lange, bis dessen Kanal-LED langsam blinkt (nach ca. 3 Sekunden).

  • Page 18: Aufheben Der Zuordnung Von Taster Eingängen Zu Aktorkanälen

    Je nach Aktor werden Tastereingänge unterschiedlich angelernt: Aktor Tastenverhalten Schaltaktor, Angelernte Tasten verhalten sich Dimmaktor wie Toggle-Taster Je nachdem ob der Anlernmo- dus am Aktor mit der ▲- oder ▼- Taste ausgelöst wurde wird Jalousieaktor die anzulernende Taste als „Öff- nen“...

  • Page 19: Wartung Und Reinigung

    langsamen in das schnelle Blinken übergeht (nach ca. 6 Sekunden). • Lassen Sie die Taste los. Das Schaltmodul befin- det sich nun im Löschmodus. • Drücken sie nun einen Taster am Tastereingang eines Moduls, dessen Zuordnung Sie aufheben wollen. Die Kanal-LED am Aktor erlischt und die Zuordnung ist aufgehoben, der Aktor(kanal) wird von diesem Schalteingang nicht mehr geschaltet.

  • Page 20: Technische Daten

    Technische Daten Kommunikation: RS485-Bus Gehäuseabmessungen: Standard-Hutschienengehäuse mit 4 TE Breite 87 x 72 x 65 mm (H x B x T) Ausgänge: 7 Relaisschaltausgänge Schaltvermögen: 230 V / 50 Hz / max. 16 A (pro Relais), Summe aller Kanäle max. 16A Spannungsversorgung: 24 V / DC Stromaufnahme:...
  • Page 21 Documentation © 2007 eQ-3 AG, Germany All rights reserved. No parts of this manual may be reproduced or processed in any form using electronic, mechanical or che- mical processes in part or in full without the prior explicit written permission of the publisher. It is quite possible that this manual has printing errors or de- fects.
  • Page 22 Function ......25 General system information on Homematic . . 26 General information on bus system ..27 General information on the installation .

  • Page 23: Information Concerning These

    Information concerning these instructions Read these instructions carefully before beginning operation with your Homematic components. Keep the instructions handy for later consultation! Please hand-over the operating manual as well when you hand-over the device to other persons for use. Symbols used: Attention! This indicates a hazard.
  • Page 24 Operating the device is only permitted with a 230V/50 Hz alternating current network. Work on the 230 V network is only permitted by qualified electricians (in accordance with VDE 0100). Always observe the applicable accident prevention regulations. Disconnect the power to devices before working on them to prevent electrocution (switch circuit breaker).

  • Page 25: Function

    • Low wiring requirements because of common power source. • Electrical isolation of inputs and outputs. • Extensive configuration capabilities through the Homematic Centers. • Non-volatile memory for configuration data. • Installation on a standard DIN rail within divisi- ons.

  • Page 26: General System Information On Homematic

    (E) – Bus power supply (F) – Button input terminals General system information on Homematic This device is a component of the Homematic Home Control System. All devices are delivered in a standard configuration. The functionality of the device can also be configured...

  • Page 27: General Information On Bus System

    Further resulting functionality and the additional functions provided in the Homematic system combined with other components are described in the separate Con- figuration Instructions and in the Homematic System Manual. All current technical documents and updates are provided under www.Homematic.com.
  • Page 28 Control side On the control side however, only non-hazardous safety extra-low voltages are used. Since there is electrical isolation between the load and control sides in the module, no mains power capable wires have to be used. Using interior telecommunications wiring or comparable control wiring is recommended.

  • Page 29: Topology Of The Bus System

    PC or a Centre should be run together in a room according to available space in order to achieve a separation of the individual bus segments and to simplify troubleshooting if necessary. Normally, this is the room in which the Homematic system Centre is installed.

  • Page 30: Installation

    Installation Observe the installation instructions for installa- tions in distribution systems. Position the DIN rail device on the DIN rail and lock it in place. Make sure that the spring latch is completely latched and that the device is seated solidly on the rail.
  • Page 31 ty on the terminals. Note that actual buttons (normally open) and no rocker switches or push-button switches are used in the button input circuits. Connect each of the buttons between GND (terminal 1.8) and the respective button input (terminal S1, ...). The maximum wire length from button to module is different depending on the wire used.
  • Page 33 Terminal Function 1.1, 1.5 External conductor connection 2.1, 2.5 Switched channel 1 3.1, 3.5 Switched channel 2 4.1, 4.5 Switched channel 3 1.2, 1.6 Switched channel 4 2.2, 2.6 Switched channel 5 3.2, 3.6 Switched channel 6 4.2, 4.6 Switched channel 7 RS485-Bus (Bus A) RS485-Bus (Bus B) Power supply 24 V / DC...

  • Page 34: Allocation Of Button Inputs

    [mm 0.14 – 2.50 0.14 – 1.5 Allocation of button inputs The 12 button inputs of the HMW-IO-12-Sw7-DR can be assigned to actuator channels of other(!) actuators that have channel buttons on the device without the Homematic center. Since this device has no programming button...
  • Page 35 The button inputs are not assigned to any actuator channels in factory status (not the actuator channels of the device on which they are located either). Assignment of button inputs to actuator channels • Press the programming button of the actuator (channel) to be assigned on the module until the channel LED flashes slowly (after approx.

  • Page 36: Clearing The Assignment Of Button Inputs To Actuator Channels

    Depending on the actuator, button inputs are taught differently: Actuator Button behavior Switch actuator, Taught buttons behave like Dimming actuator toggle switches Depending on whether teach mode on the actuator was trig- gered with the ▲- or ▼- button, Blind actuator the button to be taught is taught as "Open"...

  • Page 37: Maintenance And Cleaning

    from slow flashing to quickly flashing (after ap- prox. 6 seconds). • Release the button. The module is now in delete mode. • Now, press a button on the button input of a mo- dule for which you want to clear the assignment. The channel LED on the actuator goes dark and the assignment is deleted, the actuator (channel) is no longer actuated on this switch input.

  • Page 38: Technical Specifications

    9 Technical specifications Communication: RS485-Bus Housing dimensions: Standard DIN rail housing with 4 units width 87 x 72 x 65 mm (H x W x D) Outputs: 7 relay switching outputs Switching capacity: 230 V / 50 Hz / max. 16 A (per relay), load all channels max.
  • Page 39 Instructions for disposal: Do not dispose off the device as part of household garbage! Electronic devices are to be disposed of in accordance with the guidelines concerning electrical and electronic devices via the local collecting point for old electronic devices. The CE sign is a free trade sign addressed exclusively to the authorities and does not include any warranty of any properties.
  • Page 40 Bevollmächtigter des Herstellers: Manufacturer’s authorised representative: eQ-3 AG Maiburger Straße 29 26789 Leer / GERMANY www.eQ-3.de...
