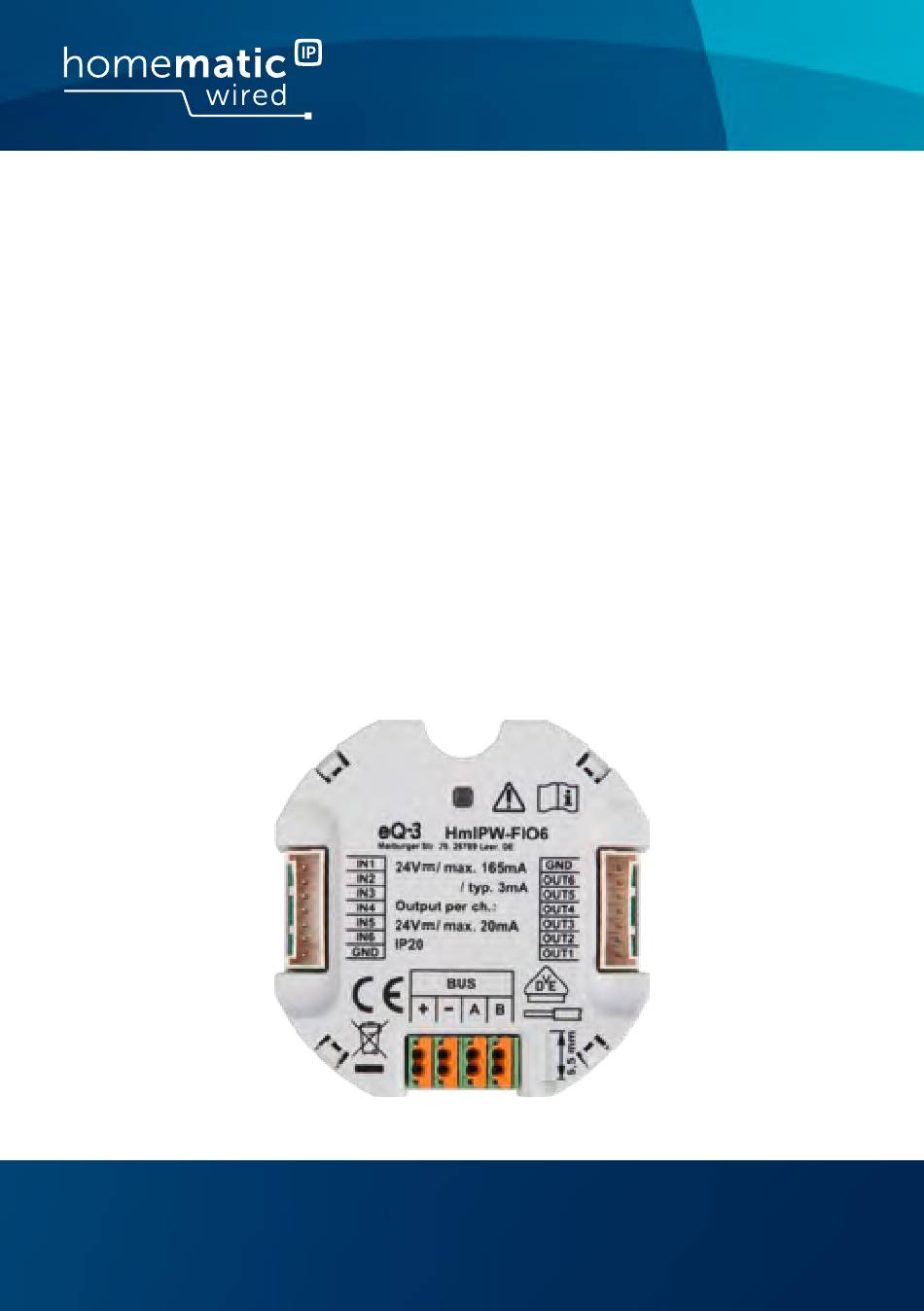

- Page 1 Installations- und Bedienungsanleitung Installation instruction and operating manual Wired IO Modul Unterputz – S. 2 6-fach Wired IO Module flush-mount – p. 28 6 channels HmIPW-FIO6...
- Page 2 Lieferumfang Anzahl Bezeichnung Homematic IP Wired IO Modul Unterputz – 6-fach Anschlusskabel für Ein- und Ausgänge Bedienungsanleitung Dokumentation © 2018 eQ-3 AG, Deutschland Alle Rechte vorbehalten. Ohne schriftliche Zustimmung des Herausgebers darf diese Anleitung auch nicht auszugsweise in irgendeiner Form reproduziert werden oder unter Verwendung elektronischer, mechanischer oder chemischer Verfahren verviel- fältigt oder verarbeitet werden.
-
Page 6: Table Of Contents
Montage und Installation ........... 17 Anlernen ................18 5.4.1 Anlernen an die Zentrale CCU3 ......19 5.4.2 Anlernen an die Homematic IP Cloud per Wired Access Point ..........22 Fehlercodes und Blinkfolgen ........24 Wiederherstellung der Werkseinstellungen ....24 Wartung und Reinigung ..........25 Technische Daten ............25... -
Page 7: Hinweise Zur Anleitung
Hinweise zur Anleitung Hinweise zur Anleitung Lesen Sie diese Anleitung sorgfältig, bevor Sie Ihr Home- matic IP Wired Gerät in Betrieb nehmen. Bewahren Sie die Anleitung zum späteren Nachschlagen auf! Wenn Sie das Gerät anderen Personen zur Nutzung über- lassen, übergeben Sie auch diese Anleitung. Benutzte Symbole: Achtung! Hier wird auf eine Gefahr hingewiesen. - Page 8 Gefahrenhinweise Aus Sicherheits- und Zulassungsgründen (CE) ist das eigenmächtige Umbauen und/oder Verän- dern des Geräts nicht gestattet. Betreiben Sie das Gerät nur in trockener sowie staubfreier Umgebung, setzen Sie es keinem Ein- fluss von Feuchtigkeit, Vibrationen, ständiger Sonnen- oder anderer Wärmeeinstrahlung, Kälte und keinen mechanischen Belastungen aus.
- Page 9 Normen und Richtlinien des Landes zu be- achten. Das IO Modul ist ausschließlich für den Betrieb am Homematic IP Wired Bus vorgesehen. Der Homematic IP Wired Bus ist ein SELV-Strom- kreis. Die Netzspannung der Gebäudeinstallation und der Homematic IP Wired Bus sind getrennt zu führen.
-
Page 10: Funktion Und Geräteübersicht
Gewährleistungs- und Haftungsausschluss. Funktion und Geräteübersicht Das Homematic IP Wired IO Modul Unterputz – 6-fach verbindet Tastereingänge und LED-Ausgänge über den Bus mit dem Homematic IP Wired Bussystem. Das Gerät kann einfach in einer Unterputz- oder Auf- putzdose montiert werden und ermöglicht über sechs... - Page 11 Funktion und Geräteübersicht Jalousieaktoren können darüber hinaus Rollläden, Jalou- sien oder Markisen gesteuert werden. Die Ausgänge des Moduls können genutzt werden, um Signal-LEDs anzu- steuern. Zusätzlich haben Sie die Möglichkeit, einzelne Eingänge als Sensor-Eingänge zu konfigurieren, um z. B. Öffner- oder Schließerkontakte zu überwachen.
-
Page 12: Allgemeine Systeminformationen
Allgemeine Systeminformationen Allgemeine Systeminformationen Dieses Gerät ist Teil des Homematic IP Smart-Home- Systems und kommuniziert über das Homematic IP Pro- tokoll. Sie haben die Möglichkeit, alle Geräte des Systems komfortabel und individuell über die Bedienoberfläche der Zentrale CCU3 oder flexibel per Smartphone über die Homematic IP App in Verbindung mit der Homema-... - Page 13 Verfügung. Jeder Ausgang darf mit maxi- mal 20 mA belastet werden. Aus Gründen der elektrischen Sicherheit dürfen zum Anschluss des Homematic IP Wired Bus aus- schließlich folgende Leitungen eingesetzt werden: • Fernmeldeleitung J-Y(ST)Y mit 2 x 2 x 0,8 (= 0,5 ...
- Page 14 Inbetriebnahme Die in der Anschlusszeichnung vorgesehenen Taster lassen sich durch Schalter oder Öffner-/ Schließerkontakte ersetzen. dargestellte Leuchte lässt sich durch eine Kombination von LED und Vorwiderstand ersetzen. Die Aderendhülsen der Anschlussleitungen sind mit Gummihüllen geschützt, um Kurzschlüsse zu ver- meiden. Die Gummihülle sollte daher nur bei den genutzten Anschlussleitungen entfernt werden.
- Page 15 Inbetriebnahme Wenden Sie sich an einen Elektroinstallateur! Erforderliche Fachkenntnisse für die Installation: Für die Installation sind insbesondere folgende Fachkenntnisse er- forderlich: • Die anzuwendenden „5 Sicherheitsregeln“: Freischalten; gegen Wiedereinschalten sichern; Spannungsfreiheit feststellen; Erden und Kurzschließen; benachbarte, unter Spannung stehende Teile abdecken oder abschranken;...
-
Page 16: Auswahl Der Spannungsversorgung
Inbetriebnahme Auswahl der Spannungsversorgung Die Spannungsversorgung des IO Moduls erfolgt aus- schließlich über den Homematic IP Wired Bus. Der Bus wird vom Homematic IP Wired Access Point (HmIPW-DRAP) gespeist (s. Bedienungsanleitung vom HmIPW-DRAP). Die maximale Gesamtstromaufnahme berechnet sich aus der Anzahl der verwendeten Ein- und Ausgänge. Durch jeden betätigten Eingang fließen ca. -
Page 17: Montage Und Installation
Abbildung 2 und beachten Sie die Installationshinweise (s. „5.1 Installationshinwei- se“ auf Seite 12). • Verwenden Sie zum Verdrahten die beiliegenden Anschlusskabel für die Ein- und Ausgänge (s. Ab- bildung 3). • Schließen Sie den Homematic IP Wired Bus an... -
Page 18: Anlernen
• Setzen Sie das IO Modul in eine geeignete Unter- putz- bzw. Aufputzdose. • Schalten Sie den Homematic IP Wired Bus wieder ein, um den Anlernmodus des Geräts zu aktivie- ren (s. „5.4 Anlernen“ auf Seite 18). Anlernen Bitte lesen Sie diesen Abschnitt erst vollständig, bevor Sie mit dem Anlernen beginnen. -
Page 19: Anlernen An Die Zentrale Ccu3
Um das IO Modul an die Zentrale CCU3 an- zulernen, gehen Sie wie folgt vor: • Richten Sie zunächst Ihre Zentrale CCU3 gemäß der zugehörigen Bedienungsanleitung ein und lernen Sie den Homematic IP Wired Access Point • Starten Sie die Benutzeroberfläche „Homematic WebUI“ auf Ihrem PC. •... - Page 20 Inbetriebnahme • Um den Anlernmodus zu aktivieren, klicken Sie im nächsten Fenster auf „HmIP Gerät anlernen“. Die Zentrale wird für 60 Sekunden in den Anlern- modus versetzt. Ein Infofeld zeigt die aktuell noch verbleibende Anlernzeit. • Nach dem Anschluss an die Busleitung, ist der Anlernmodus des IO Moduls für 3 Minuten aktiv.
- Page 21 Weitere Informationen finden Sie im Homema- tic IP Wired Systemhandbuch unter www.eQ-3.de. Im Betrieb ohne aktiven Internetzugang wählen Sie die Option „Homematic IP Gerät ohne Inter- netzugang anlernen“. Geben Sie zum Anlernen die SGTIN und den Key des Geräts in die entspre- chenden Felder ein.
-
Page 22: Anlernen An Die Homematic Ip Cloud Per Wired Access Point
5.4.2 Anlernen an die Homematic IP Cloud per Wired Access Point Wenn Sie Ihre Homematic IP Wired Geräte flexibel per Smartphone-App steuern möchten, können Sie die Homematic IP Wired Geräte einfach an die Homematic IP Cloud anlernen. Gehen Sie dazu wie folgt vor: •... - Page 23 • Vergeben Sie in der App einen Namen für das Ge- rät und ordnen Sie es einem Raum zu. Wenn Sie bereits Homematic IP Geräte im Smart- Home-System nutzen oder Ihre Wired Geräte mit Funk-Komponenten von Homematic IP kombi- nieren möchten, können Sie die Homematic IP Wired Geräte auch einfach an einen (bestehenden)
-
Page 24: Fehlercodes Und Blinkfolgen
Fehlercodes und Blinkfolgen Fehlercodes und Blinkfolgen Blinkcode Bedeutung Lösung Kurzes Anlern- Geben Sie die letzten oranges modus vier Ziffern der Geräte- Blinken (alle aktiv Seriennummer zur 10 s) Bestätigung ein (s. „5.4 Anlernen“ auf Seite 18). 6x langes Gerät Achten Sie auf die rotes Blinken defekt Anzeige in Ihrer App oder... -
Page 25: Wartung Und Reinigung
Reinigen Sie das Gerät mit einem weichen, sauberen, trockenen und fusselfreien Tuch. Verwenden Sie keine lösemittelhaltigen Reinigungsmittel, das Kunststoffge- häuse und die Beschriftung können dadurch angegriffen werden. Technische Daten Geräte-Kurzbezeichnung: HmIPW-FIO6 Versorgungsspannung: 24 V , +-5 %, SELV Stromaufnahme: 150 mA max./2,5 mA typ. Leistungsaufnahme... - Page 26 Technische Daten Ruhebetrieb: 60 mW Ausgänge Anzahl: Spannung: 24 V , SELV „0“-Signal: spannungsfrei „1“-Signal: 24 V, max. 20 mA Leitungslänge: < 30 cm Eingänge Anzahl: Signalspannung: 24 V , SELV „0“-Signal: 0 bis 14 V „1“-Signal: 18 bis 24 V Signalstrom: 3,2 mA (Korrosionsschutz: ca.
- Page 27 Technische Daten Technische Änderungen vorbehalten. Entsorgungshinweis Gerät nicht im Hausmüll entsorgen! Elektroni- sche Geräte sind entsprechend der Richtlinie über Elektro- und Elektronik-Altgeräte über die örtlichen Sammelstellen für Elektronik-Altgeräte zu entsorgen. Konformitätshinweis Das CE-Zeichen ist ein Freiverkehrszeichen, das sich ausschließlich an die Behörden wendet und keine Zusicherung von Eigenschaften beinhaltet.
- Page 28 Technische Daten Package contents Quantity Description Homematic IP Wired IO Module flush- mount – 6 channels Connecting cable for inputs and outputs Operating manual Documentation © 2018 eQ-3 AG, Germany. All rights reserved. Translation from the original version in Ger- man.
- Page 29 5.4.1 Connecting to the Homematic IP Central Control Unit CCU3 ..........42 5.4.2 Connecting to the Homematic IP cloud via Wired Access Point ..........44 Error codes and flashing sequences ......46 Restore factory settings ..........47 Maintenance and cleaning ...........47...
-
Page 30: Information About This Manual
Information about this manual Information about this manual Please read this manual carefully before beginning op- eration with your Homematic IP Wired component. Keep the manual so you can refer to it at a later date if you need to. - Page 31 Hazard information For safety and licensing reasons (CE), unauthor- ized change and/or modification of the device is not permitted. The device may only be operated in dry and dust- free environment and must be protected from the effects of moisture, vibrations, solar or other methods of heat radiation, cold and mechanical loads.
- Page 32 Homematic IP Wired bus is a SELV power circuit. The power supply of the building installation and the Homematic IP Wired bus have to be laid sep- arately. Common cable routing for power supply and the Homematic IP Wired bus in installation and junction boxes is not permitted.
-
Page 33: Function And Device Overview
The Homematic IP Wired IO Module flush-mount – 6 channels connects push-button inputs and LED outputs via a bus with the Homematic IP wired bus system. The device is simply installed into a flush- or surface- mounted box and allows comfortable and individual... - Page 34 Function and device overview or dimming actuators. Via blind actuators, also shutters, blinds and awnings can be controlled. The outputs of the module can be used to control the signal LEDs. You can also configure single inputs as sensor inputs, in order to monitor e.g.
-
Page 35: General System Information
General system information General system information This device is part of the Homematic IP smart home system and works with the Homematic IP protocol. All devices of the system can be configured comfortably and individually with the user interface of the Central... - Page 36 20 mA. For reasons of electrical safety, only the following cables must be used for connecting to the Homematic IP wired bus: • Telephone cable J-Y(ST)Y with 2 x 2 x 0.8 (= 0.5 mm²) or 4 x 2 x 0.8 (= 0.5 mm²), shielded, •...
- Page 37 Start-up The push-buttons provided in the connection drawing can be replaced by switches or NC/NO contacts. The illustrated lamp can be replaced by a combination of LED and series resistor. The ferrules of the connection cables are protected with rubber sleeves to prevent short circuits.
- Page 38 Start-up *Specialist knowledge required for installation: The following specialist knowledge is particularly important during installation: • The “5 safety rules” to be used: Disconnect from mains; Safeguard from switching on again; Check that system is de-energised; Earth and short circuit; Cover or cordon off neighbouring live parts; •...
-
Page 39: Selecting The Supply Voltage
Selecting the supply voltage Voltage supply for the IO module is established only via the Homematic IP Wired bus. The bus is supplied by the Homematic IP Wired Access Point (HmIPW-DRAP) (please refer to the user manual of the HmIPW-DRAP). -
Page 40: Mounting And Installation
Please read this entire section before starting to install the device. Before installing and setting up the device, you have to put a Homematic IP Wired Access Point (HmIPW-DRAP) into operation first. Before installation, please note the device number (SGTIN) labelled on the device as well as the exact application purpose in order to make later allocation easier. -
Page 41: Teaching-In
• Insert the IO module into an appropriate flush- mounted or surface-mounted box. • Switch the Homematic IP Wired bus on again to activate the teach-in mode of the device (see „5.4 Teaching-in“ on page 41). Teaching-in Please read this entire section before starting the teach-in procedure. -
Page 42: Connecting To The Homematic Ip Central Control Unit Ccu3
5.4.1 Connecting to the Homematic IP Central Control Unit CCU3 After connecting the Homematic IP Wired device to the WebUI it can be conveniently controlled, configured and be used in central control unit programs via the software interface. To connect the IO module to the Central Con- trol Unit CCU3, proceed as follows: •... - Page 43 Start-up 60 seconds. An information box shows how much teach-in time remains. • After connecting to the bus line, the teach-in mode of the IO module remains activated for 3 minutes. If the 3 minutes have not yet expired, the device will be connected automatically.
-
Page 44: Connecting To The Homematic Ip Cloud Via Wired Access Point
5.4.2 Connecting to the Homematic IP cloud via Wired Access Point If you want to control your Homematic IP Wired devices flexibly via smartphone app, they can be connected to the Homematic IP cloud. To do this, please proceed as follows: •... - Page 45 Start-up phone. • Connect the Homematic IP Wired Access Point via the smartphone app to the Homematic IP cloud, as described in the corresponding user manual Select the menu item “Teach-in device”. • • After connecting to the bus line, the teach-in mode of the IO module remains activated for 3 minutes.
-
Page 46: Error Codes And Flashing Sequences
Error codes and flashing sequences If you are already using Homematic IP devices in your smart home system or if you want to combine your Homematic IP Wired devices with wireless Homematic IP components, you can also connect the Homematic IP Wired devices to an (installed) Access Point. -
Page 47: Restore Factory Settings
Restore factory settings Restore factory settings The factory settings of the device can be restored. If you do this, you will lose all your settings. To restore the factory settings of the IO module, please proceed as follows: Press and hold down the system button (A) for •... -
Page 48: Technical Specifications
Technical specifications Technical specifications Device short name: HmIPW-FIO6 Supply voltage: 24 V , +-5 %, SELV Current consumption: 150 mA max./2.5 mA (typically) Power consumption in standby: 60 mW Outputs Quantity: Voltage: 24 V , SELV “0” signal: voltage-free “1” signal: 24 V, max. - Page 49 Technical specifications mounting boxes in accordance with DIN 60670-1 (e.g. Abox 025 or Abox 040) Degree of protection: IP20 Ambient temperature: -5 to +40 °C Dimensions (ø x H) 57 x 14 mm Weight: 20 g Subject to technical changes. Instructions for disposal Do not dispose of the device with regular domes- tic waste! Electronic equipment must be dis-...
