HOMCOM A90-309 Using Instruction page 9

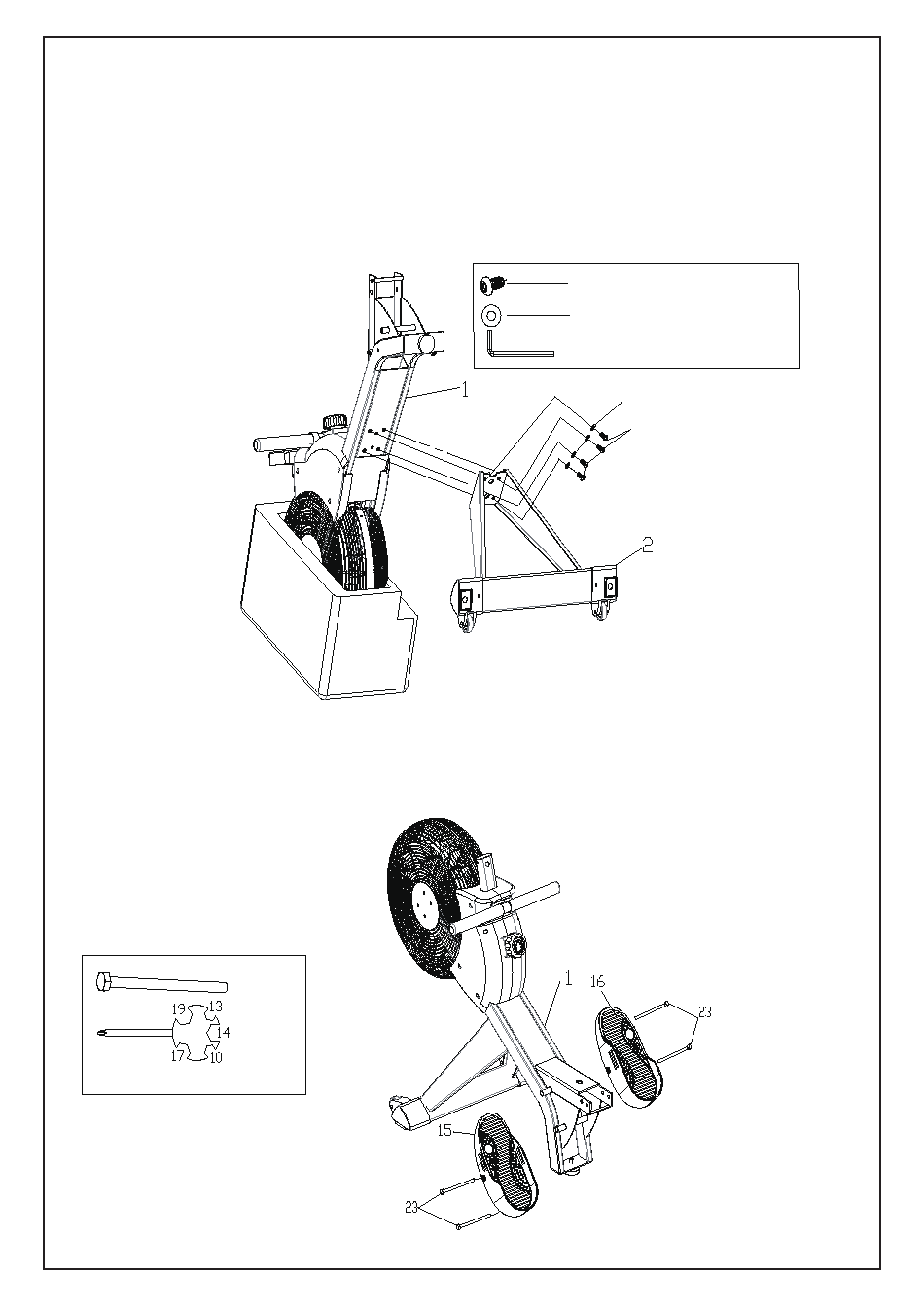

Schritt 2:
Verbinden Sie den vorderen Stabilisator (#2) mit dem Hauptrahmen (#1) mit 4 Stück Schrau-
ben (#69) und 4 Stück Flachdichtungen (#71), und sichern Sie diese mit dem Schrauben-
schlüssel (#80).
Hinweis: Der Rahmen hat ein Styroporpaket in der Mitte der Baugruppe. Beim Zusammen-
bau muss die vordere Rolle nach unten zeigen. Nachdem Sie die Schrauben angezogen
haben, stellen Sie sich auf und entfernen Sie das Styropor.
# 69 M8*15 4pcs
#71 OD16*ID8.5*1.5 4pcs
#80 S5 1pc
71
69
Schritt 3:
#23 M12 4pcs
# 81 S10-19
-9-
