Summary of Contents for Honda PCX 150

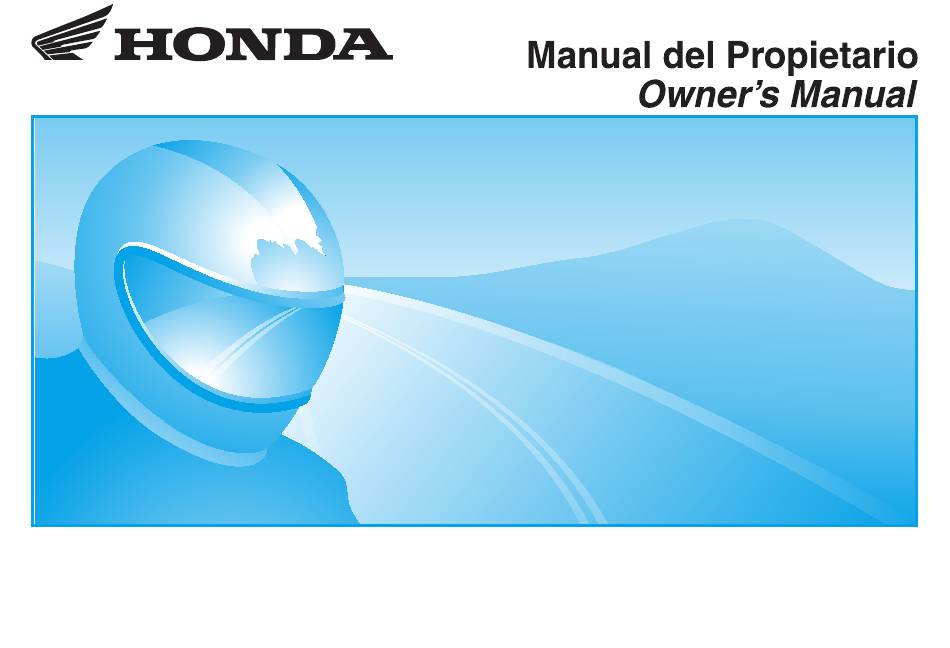

  • Page 1 PCX 150...
  • Page 2 él si el usuario lo vende. Esta publicación contiene la última información de producto disponible en el momento de su impresión. Moto Honda da Amazônia Ltda. Se reserva el derecho a realizar cambios en cualquier momento sin aviso previo sin incurrir en obligación alguna.
  • Page 4 ¡Felicidades por la compra de su nuevo Los siguientes códigos del presente ● scooter Honda! Su elección de una Honda le manual indican cada uno de los países. hace formar parte de la familia mundial de Las ilustraciones incluidas en esta ●...
  • Page 5 Unas palabras sobre la seguridad PELIGRO Su seguridad y la de terceros son muy importantes. Es una responsabilidad importante manejar este scooter Si no sigue las instrucciones PERDERÁ LA con seguridad. VIDA o RESULTARÁ GRAVEMENTE HERIDO. Para ayudarle a tomar decisiones bien fundadas en relación con la seguridad, hemos incluido ADVERTENCIA procedimientos de funcionamiento y otra...
  • Page 6 Índice Seguridad del scooter P. 2 Guía de funcionamiento P. 16 Mantenimiento P. 66 Localización de averías P. 107 Información P. 128 Especificaciones P. 142 Índice alfabético P. 145...

  • Page 7: Table Of Contents

    Seguridad del scooter Esta sección incluye información importante para una conducción segura de su scooter. Lea detenidamente esta sección. P. 3 Directrices de seguridad ......... P. 6 Pictogramas..............P. 8 Precauciones de seguridad........P. 9 Precauciones de conducción........P. 13 Accesorios y modificaciones ........

  • Page 8: Directrices De Seguridad

    Directrices de seguridad Directrices de seguridad debidamente homologados. Indique al pasajero que se sujete en el asidero o su cintura, inclinándose con usted en las curvas y manteniendo los pies en las estriberas, Para garantizar su seguridad siga estas directrices: incluso mientras el scooter está...
  • Page 9 Directrices de seguridad Hágase fácil de ver en carretera Mantenga su Honda en condiciones de seguridad Hágase fácil de ver, especialmente de noche, para ello puede usar ropa reflectante brillante, puede Es importante que dispense un mantenimiento colocarse de tal forma que los demás conductores le...
  • Page 10 Directrices de seguridad Si decide continuar conduciendo, primero gire el contener una cantidad peligrosa de monóxido de interruptor de encendido a la posición carbono. (Apagado) y evalúe el estado de su scooter. Jamás ponga en marcha el scooter en un garaje u Compruebe si existen fugas de líquidos, otro recinto cerrado.

  • Page 11: Pictogramas

    Pictogramas Pictogramas En las siguientes páginas se describen los Lea con detenimiento las instrucciones significados de las etiquetas. Algunas etiquetas incluidas en el Manual del propietario. le avisan sobre peligros potenciales que pueden ocasionar heridas graves. Otras Lea con detenimiento las instrucciones ofrecen información importante sobre la seguridad.
  • Page 12 Pictogramas ETIQUETA DE LA BATERÍA PELIGRO • Mantenga las llamas y chispas alejadas de la batería. La batería produce gases explosivos que podrían provocar una deflagración. • Cuando manipule una batería utilice protección ocular y guantes de goma, o podría quemarse o perder la vista debido al electrolito de la batería. •...

  • Page 13: Precauciones De Seguridad

    Precauciones de seguridad Precauciones de Visera con campo de visión despejado u otra ● seguridad protección ocular homologada ADVERTENCIA Conduzca con cautela y mantenga las manos ● No utilizar casco aumenta la posibilidad de en el manillar y los pies en la base. sufrir lesiones de gravedad o incluso de Mantenga las manos del pasajero en el asidero ●...

  • Page 14: Precauciones De Conducción

    Precauciones de conducción Precauciones de Extreme las precauciones en superficies con ● conducción baja tracción. Las ruedas patinan con mayor facilidad en dichas superficies, siendo mayores las Periodo de rodaje distancias de frenado. Evite las frenadas continuadas. Durante los primeros 500 km, siga estas directrices ●...
  • Page 15 Precauciones de conducción Terreno mojado o lluvia Freno combinado Cuando están mojadas, las superficies de la Su scooter dispone de un sistema de frenos que carretera se vuelven resbaladizas y los frenos distribuye la fuerza de frenado entre los frenos mojados reducen aún más la eficacia de frenado.
  • Page 16 Para bajar el caballete central, colóquese en el siempre el interruptor de encendido ( P. 36) y lado izquierdo del scooter. llévese la Honda SMART Key consigo cuando Sujete la empuñadura izquierda del manillar y deje su scooter. Desactive el sistema Honda el asidero.
  • Page 17 (Bloqueo) ( P. 30) para bloquearlo utiliza una gasolina con un octanaje menor las P. 36). prestaciones del motor disminuirán. Tipo PCX 150 AG, CO No utilice combustibles que contengan una ● P. 39 Active el sistema de alarma antirrobo.

  • Page 18: Accesorios Y Modificaciones

    Honda, ni tampoco que realice modificaciones que afecten a Siga todas las instrucciones de este su diseño original. Hacerlo puede afectar a la manual del propietario relacionadas seguridad de la máquina.

  • Page 19: Carga De Equipaje

    Carga de equipaje Carga de equipaje ADVERTENCIA La sobrecarga o una carga inadecuada Transportar peso extra afecta al manejo, ● pueden ser causa de un accidente en el frenado y estabilidad de su scooter. que puede resultar gravemente herido Conduzca siempre a una velocidad segura o muerto.
  • Page 21 Situación de las piezas Bolsa para documentos (P.64) Compartimento central (P.64) Juego de herramientas (P.81) Empuñadura del acelerador (P.102) Depósito del líquido del freno delantero (P.94) Maneta del freno delantero Dispositivo de apertura de emergencia del asiento (P.118) Tapa delantera (P.84) Cubierta de la batería (P.83)
  • Page 22 Maneta del freno trasero (P.97) Caja delantera (P.65) Enchufe eléctrico para accesorios (P.61) Tapón de llenado de combustible (P.59) Depósito del líquido de frenos CBS (P.94) Asiento (P.62) Portacascos (P.63) Bujía (P.85) Drenos del cárter motor (P.103) Tapón del aceite (P.89) Caballete central Caballete lateral...
  • Page 23 Instrumentos Interruptor Interruptor Comprobación de la pantalla Cuando el interruptor de encendido se gira a la posición (Encendido), se mostrará la animación de inicio. Si alguna parte de estos segmentos no se enciende cuando debiera, haga que su concesionario busque los posibles problemas.
  • Page 24 Reloj (formato de 12 horas) Para ajustar el reloj: (P.23) Velocímetro Indicador de combustible Combustible restante aproximado cuando comienza a parpadear solo el primer segmento (E): 1,3 L Si el indicador de combustible parpadea con un patrón repetitivo o se apaga: (P.112) Continuación...
  • Page 25 Instrumentos (Continuación) Indicador de consumo medio de combustible [AVG] El consumo medio de combustible se basa en el cuentakilómetros parcial. Consumo medio de combustible desde que se puso a cero el cuentakilómetros parcial. Si se visualiza “ ” y no ha puesto a cero el consumo medio de combustible, lleve la motocicleta al concesionario para que la revisen.
  • Page 26 Indicador OIL CHANGE Este indicador se activa siempre que la distancia de recorrido alcance el intervalo programado de cambio de aceite. Cuando la distancia de recorrido alcance aprox. 1.000 km: Ponga a cero el indicador por vez primera. Cuando la distancia de recorrido alcance aprox. 6.000 km después de poner a cero el tiempo por vez primera: Ponga a cero el indicador siempre que se active.
  • Page 27 Instrumentos (Continuación) Configuración del visualizador Visualización normal Los siguientes elementos pueden cambiarse en orden. • Ajuste del reloj Ajuste del reloj Modo de ajuste del reloj • Ajuste de la intensidad de la retroiluminación • Cambio de la unidad de kilometraje por Modo de ajuste de la Ajuste de la intensidad intensidad de la...
  • Page 28 Lo siguiente mueve la visualización normal al Pulse el interruptor . Los dígitos de los ajuste de visualización. minutos comienzan a parpadear. • El interruptor no se pulsa en aprox. 30 segundos • Coloque el interruptor de encendido en la posición (Apagado) y, a continuación, de Pulse el botón...
  • Page 29 Instrumentos (Continuación) 3 Cambio de la unidad de kilometraje por 2 Ajuste de la intensidad de la combustible: retroiluminación: Pulse el interruptor y empezará a La intensidad se puede ajustar de uno a cinco parpadear rápidamente la unidad de niveles. kilometraje por combustible.
  • Page 30 Indicadores Si uno de estos indicadores no se enciende cuando debiera, solicite a su concesionario que busque la causa del problema. Indicador de parada al ralentí Indicador de luz de carretera Se enciende brevemente cuando el Se enciende brevemente cuando el interruptor interruptor de encendido pasa a la de encendido pasa a la posición (Encendido).
  • Page 31 (Encendido). Indicador de Honda SMART Key Se enciende cuando finaliza la verificación del vehículo y de la Honda SMART Key, y puede accionarse el interruptor de encendido. Se apaga cuando el interruptor de encendido se coloca en la posición (Encendido).
  • Page 33 Interruptores Interruptor de parada al ralentí • IDLING STOP : El sistema de parada al ralentí está activado. • IDLING : El sistema de parada al ralentí está apagado. Sistema de parada al ralentí: (P.51) Interruptor de emergencia La señal de las luces de emergencia Interruptor de intermitentes está...
  • Page 34 Interruptor de encendido Conecta y desconecta el sistema eléctrico, bloquea la dirección y acciona el interruptor de apertura de la tapa del combustible y del asiento. Desbloqueo del interruptor de encendido. (P.35) (Encendido) Activa el sistema eléctrico para el arranque/la conducción. (Bloqueo) Bloquea la dirección.
  • Page 35 Interruptores (Continuación) Bloqueo de la dirección Bloqueo Bloquee la dirección al estacionar para evitar Gire el manillar completamente hacia la izquierda o posibles robos del vehículo. hacia la derecha. También se recomienda el uso de un candado Pulse el interruptor de encendido y gírelo a la posición en forma de U para la rueda o de un dispositivo (Bloqueo).
  • Page 36 El sistema ejecuta una autenticación la Honda SMART Key mostrará el estado. bidireccional entre el scooter y la Honda SMART Cuando el LED de la Honda SMART Key sea: Key para verificar que se trata de la Honda Verde: Puede realizarse la SMART Key registrada.
  • Page 37 Por tanto, la distancia de operación puede ser mayor o menor, o bien el sistema Honda SMART Key puede no funcionar adecuadamente en los siguientes entornos. Cuando la pila de la Honda SMART Key esté ● vacía. Cuando hay instalaciones cercanas que ●...
  • Page 38 Si no está junto a su scooter pero su Honda Alrededor de 2 m SMART Key está todavía en su distancia de operación, desactive el sistema Honda SMART...
  • Page 39 Sistema Honda SMART Key (Continuación) Cualquiera que esté en posesión de la Honda Si el interruptor de encendido está en la SMART Key puede realizar las siguientes posición (Encendido), el scooter podrá operaciones si está dentro de la distancia de utilizarlo incluso alguien que no tenga una operación:...
  • Page 40 Honda Honda SMART Key Para desbloquear el interruptor de SMART Key encendido Asegúrese de que la Honda SMART Key esté activada. P.31 Para autenticar el sistema Honda SMART Key, Anillo del interruptor de pulse el interruptor de encendido. encendido...
  • Page 41 Conmute el sistema Honda SMART Key y ● (P.116) desactívelo. (P.31) Si alguien que no tiene la Honda SMART Key Anillo del interruptor de encendido intenta girar el interruptor de encendido, el interruptor de encendido girará sin Interruptor impedimentos.
  • Page 42 Asegúrese de que el interruptor de encendido se Tipo AG, CO Asegúrese de que el indicador de Honda SMART encuentra en las posiciones (Apagado) o Key y el anillo del interruptor de encendido se (Bloqueo) cuando abandone su scooter. apagan, los intermitentes parpadean una vez y el zumbador suena una vez.
  • Page 43 Pulse ligeramente el botón ON/OFF. El LED rojo zumbador se desactiva adecuadamente. de la Honda SMART Key se enciende. Mientras el LED rojo está encendido, pulse el botón de respuesta. El LED rojo comienza a parpadear cuando el sonido del zumbador se activa adecuadamente.
  • Page 44 Sistema de alarma antirrobo Tipo AG, CO El sistema de alarma antirrobo es un dispositivo diseñado para reducir las posibilidades de robo. Cuando el sensor detecta vibraciones o movimiento con el interruptor de encendido en las posiciones (Apagado) o (Bloqueo) y el sistema está...
  • Page 45 Sistema de alarma antirrobo (Continuación) Ajuste del sistema de alarma antirrobo Si se deja el interruptor de encendido en (Apagado) durante más de 10 días, el sistema Gire el interruptor de encendido a la posición de alarma antirrobo dejará de estar activo. (Apagado) o (Bloqueo).
  • Page 46 Para cancelar el sistema de alarma antirrobo, pulse Para detener la activación de la alarma antirrobo el botón de alarma de la Honda SMART key o realice una de estas acciones: Pulse el botón de alarma de la Honda SMART desbloquee el interruptor de encendido.
  • Page 47 Si el botón de alarma o el interruptor de encendido no se pulsan durante 1 minuto, (P.119) El indicador de la Honda SMART Key y el anillo el indicador de la Honda SMART Key del interruptor de encendido se apagan.
  • Page 48 1 sonido de alarma: baja sensibilidad Extraiga la batería y consulte a su concesionario. El indicador de la Honda SMART Key y el anillo del interruptor de encendido se La alarma no suena.
  • Page 49 1 minuto. Tipo AG, CO Cuando pulse el botón de respuesta en la El sistema de respuesta utiliza ondas de radio Honda SMART Key con el interruptor de de baja intensidad. Pueden afectar a encendido en la posición (Apagado) o dispositivos médicos tales como los marcapasos...
  • Page 50 Funcionamiento botón de respuesta o el botón de alarma, la activación del sistema se ampliará 10 días. Pulse el botón de respuesta de la Honda SMART Key. Para reiniciar el sistema, desbloquee el El sistema de respuesta no funcionará cuando interruptor de encendido y gírelo a la posición...
  • Page 51 Conecte el acoplador de modo EM SMART Key 2 veces y el interruptor de suministrado en el juego de herramientas al encendido 1 vez. conector de modo EM. (P.119) El indicador de la Honda SMART Key y el anillo del interruptor de encendido se apagan.
  • Page 52 LED de la Honda SMART Key se enciende. entre 3 niveles de volumen de sonido. El Asegúrese de que el LED se ha apagado indicador de la Honda SMART Key y el anillo antes de la siguiente pulsación de botón. del interruptor de encendido se encienden Si el botón de respuesta o el interruptor de...
  • Page 53 Conecte el acoplador de modo EM SMART Key 3 veces y el interruptor de suministrado en el juego de herramientas al encendido 1 vez. conector de modo EM. (P.119) El indicador de la Honda SMART Key y el anillo del interruptor de encendido se apagan.
  • Page 54 Pulse el botón de respuesta para seleccionar entre 3 patrones de sonido del zumbador. El indicador de la Honda SMART Key y el anillo del interruptor de encendido se encienden durante el ajuste. Espere unos 10 segundos hasta que el anillo del interruptor de encendido comience a parpadear.
  • Page 55 Activar: Mantenga pulsado el botón de respuesta unos 2 segundos, el LED de la Honda SMART Key se ilumina de color rojo. Desactivar: Mantenga pulsado de nuevo el botón de respuesta unos 2 segundos, el LED de la Honda SMART Key se ilumina de color verde.
  • Page 56 Sistema de parada al ralentí El sistema de parada al ralentí está diseñado Activación del sistema de parada al ralentí para ayudar a reducir el consumo de El sistema de Parada al ralentí está preparado combustible y el ruido; se para al ralentí cuando para detener el motor y el indicador de parada el scooter está...
  • Page 57 Sistema de parada al ralentí (Continuación) Detención del sistema de parada al ralentí Precauciones de seguridad para el sistema de El motor se detiene y el indicador de parada al parada al ralentí ralentí comienza a parpadear después de cerrar No deje el scooter mientras el indicador de completamente el acelerador y de detener el parada al ralentí...
  • Page 58 Volver a arrancar el motor AVISO Compruebe que el indicador de Parada al El faro permanece encendido cuando el sistema de parada al ralentí detiene el motor. Puede que se ralentí está parpadeando y, a continuación, descargue la batería y que no pueda volver a abra el acelerador.
  • Page 59 • Si el scooter vuelca, en primer lugar ponga el interruptor de encendido en la posición (Apagado) y, a continuación, inspeccione el scooter Este scooter está equipado con un sistema Honda detenidamente. SMART Key. Mantenga siempre la Honda SMART Key conectada cuando conduzca su scooter.
  • Page 60 Apoye el scooter en su caballete central. Apriete la maneta del freno trasero. El motor de arranque solamente funcionará Gire el interruptor de encendido a la posición cuando se haya apretado la maneta del (Encendido). Para desbloquear el interruptor de freno trasero y el caballete lateral esté...
  • Page 61 Arranque del motor (Continuación) Si no se puede arrancar el motor: Si el motor no arranca: a Coloque el scooter en el caballete central y Abra el acelerador totalmente y pulse el botón presione la maneta del freno trasero. de arranque durante 5 segundos. b Presione el botón de arranque con el b Repita el procedimiento de arranque normal.
  • Page 62 Conducir Arranque del scooter Aceleración y desaceleración Para acelerar: Abra lentamente el Empuje el scooter hacia adelante para retirar el caballete central. acelerador. Apriete la maneta del freno trasero. Para desacelerar: Cierre el acelerador. Mantenga el acelerador cerrado. Asegúrese que el caballete lateral y el central Abrir (Acelerar) Cerrar (Desacelerar) están arriba.
  • Page 63 Conducir (Continuación) Frenado Cierre el acelerador y aplique a la vez las manetas de los frenos delantero y trasero. Maneta del freno Maneta del freno delantero trasero...
  • Page 64 Repostaje Tipo de combustible: Solo gasolina sin plomo Tapa del combustible Índice de octanaje: Su scooter ha sido Interruptor de diseñado para usar combustible con un índice encendido FUEL de octanaje (RON) 91 o superior. Capacidad del depósito: 8,0 L Repostaje y sugerencias sobre el combustible P.12...
  • Page 65 Repostaje (Continuación) Cierre del tapón de llenado de combustible Gire el tapón de llenado del combustible hacia a Instale y apriete el tapón de llenado de combustible la izquierda y retire el tapón. con firmeza, para ello gírelo hacia la derecha. Asegúrese de que las marcas de las flechas del tapón de llenado de combustible estén Marcas de flechas...
  • Page 66 Emplee los accesorios bajo su cuenta y riesgo. Coloque el faro en luz de cruce mientras el En ningún caso será Honda responsable por enchufe eléctrico esté en uso. La batería puede posibles daños a su accesorio mientras esté en agotarse o dañarse el enchufe eléctrico.
  • Page 67 Equipo de almacenaje Asiento Abrir el asiento Gire el manillar para ponerlo apuntando hacia Asiento adelante. Interruptor de apertura de la tapa del combustible y del asiento Gire el interruptor de Interruptor de SEAT FUEL. encendido Desbloqueo del interruptor de encendido. P.35 Pulse el lado SEAT del interruptor de apertura de la tapa del combustible y del asiento.
  • Page 68 ADVERTENCIA Portacascos El portacascos está situado debajo del asiento. Si conduce con un casco sujeto en el El juego de herramientas incluye una cinta de portacascos, el casco podría interferir sujeción del casco. con su capacidad de utilizar el scooter Utilice el portacascos solamente mientras esté...
  • Page 69 Equipo de almacenaje (Continuación) Juego de herramientas/Bolsa para En el compartimento central se puede guardar documentos un casco. Coloque el frontal del casco hacia adelante. Hay un juego de herramientas y una bolsa para Es posible que algunos cascos no encajen en el documentos bajo el asiento, junto a la cinta de compartimento debido a su tamaño o diseño.
  • Page 70 Caja delantera Abrir Presione la tapa de la caja delantera para abrirla. Cerrar Cierre la tapa de la caja delantera haciendo presión sobre ella. La carga máxima permitida en la caja delantera no deberá superar 1,0 kg Tapa de la caja delantera Asegúrese de que la tapa de la caja delantera esté...
  • Page 71 P. 105 Desmontaje e instalación de los componentes del Otras sustituciones..........P. 82 P. 105 carenado ..............Reemplazo de la pila de Honda SMART Key .. P. 82 Batería................P. 83 Cubierta de la batería..........P. 84 Tapa delantera ............

  • Page 72: Importancia Del Mantenimiento

    Importancia del mantenimiento Importancia del mantenimiento Seguridad del mantenimiento Llevar un buen mantenimiento del scooter es Lea siempre todas las instrucciones de mantenimiento antes de iniciar la tarea y asegúrese de que dispone de absolutamente esencial para su seguridad y para proteger las herramientas y piezas adecuadas y que tiene las su inversión, obtener las máximas prestaciones, evitar capacidades técnicas requeridas.

  • Page 73: Programa De Mantenimiento

    El trabajo de mantenimiento debe realizarse de con el mismo a su nuevo propietario. acuerdo con las normas y especificaciones de Honda y siempre por técnicos cualificados y Honda recomienda que su concesionario realice debidamente formados. Su concesionario cumple una prueba en carretera tras cada mantenimiento todos estos requisitos.
  • Page 74 Reemplazar necesarias y que tenga las capacidades técnicas requeridas. Limpiar Los procedimientos están incluidos en un Manual de Taller Honda oficial. : Técnico. En interés de seguridad, haga que el servicio de su scooter se realice en su concesionario. Continuación...
  • Page 75 Programa de mantenimiento Periodicidad Comprobación Comprobación Sustitución Consultar Elementos previa al uso × 1.000 km anual normal la página P. 71 × 1.000 mi Correa de transmisión – Aceite del grupo final 2 años – Batería Líquido de frenos 2 años Desgaste de las zapatas/ 96, 100 pastillas del freno...

  • Page 76: Fundamentos Del Mantenimiento

    Fundamentos del mantenimiento Inspección previa al uso Frenos: compruebe el funcionamiento; ● Delantero: compruebe el nivel del líquido de Para garantizar su seguridad, es responsabilidad frenos y el desgaste de las pastillas. P. 94, del usuario realizar una inspección previa al uso y P.
  • Page 77 Fundamentos del mantenimiento ADVERTENCIA Sustitución de las piezas Utilice siempre Piezas originales Honda o sus La instalación de piezas ajenas a Honda equivalentes para garantizar la fiabilidad y puede hacer que su scooter resulte seguridad del vehículo. inseguro y provoque un accidente en el...
  • Page 78 Fundamentos del mantenimiento Batería Salpicadura de electrolito en los ojos: ● Lávese los ojos repetidamente con agua Este scooter tiene un tipo de batería que está fría durante un mínimo de 15 minutos. El exenta de mantenimiento. No tiene que uso de agua a presión podría dañarle los comprobar el nivel del electrolito de la batería ni ojos.
  • Page 79 P. 82 La instalación de accesorios eléctricos de marcas ajenas a Si los terminales comienzan a oxidarse y están Honda puede sobrecargar el sistema eléctrico, descargar recubiertos de una sustancia blanca, lávelos la batería y posiblemente dañar el sistema. con agua caliente y límpielos.
  • Page 80 Selección del aceite del motor Para conocer el aceite del motor recomendado, consulte “Especificaciones”. P. 143 Si utiliza aceite del motor de marcas diferentes a No recomendado Recomendado Honda, compruebe la etiqueta para asegurarse de que el aceite satisface todas las normas siguientes:...
  • Page 81 Fundamentos del mantenimiento Líquido de frenos Refrigerante recomendado El refrigerante Pro Honda HP es una solución No añada ni reemplace líquido de frenos a premezclada de anticongelante y agua destilada. menos que sea un caso de emergencia. Emplee Concentración: sólo líquido de frenos nuevo de un recipiente 50% de anticongelante y 50% de agua destilada sellado.
  • Page 82 Fundamentos del mantenimiento Si el tubo de drenaje rebosa, el filtro de aire o en su banda de rodadura. Inspeccione también posibles bultos o protuberancias en las paredes puede contaminarse con el aceite del motor, lo laterales de los neumáticos. que podría causar un rendimiento del motor Comprobación de desgaste anómalo deficiente.
  • Page 83 Fundamentos del mantenimiento ADVERTENCIA Inspección de la profundidad de la banda de rodadura Conducir con neumáticos Inspeccione los indicadores de desgaste de la excesivamente gastados o banda de rodadura. Si pueden verse, sustituya incorrectamente inflados podrá dar inmediatamente los neumáticos. lugar a un accidente en el que podrá...
  • Page 84 Fundamentos del mantenimiento ADVERTENCIA Sustituya los neumáticos en su concesionario. Para conocer los neumáticos recomendados, la La instalación de neumáticos presión de aire y la profundidad mínima de la inadecuados en su scooter puede banda de rodadura, consulte “Especificaciones”. P. 143 afectar a la conducción y a la Siga estas indicaciones siempre que cambie los estabilidad del mismo, lo que podría...
  • Page 85 Fundamentos del mantenimiento Filtro de aire Este scooter está equipado con un elemento de filtro de aire de tipo viscoso. La limpieza mediante soplado de aire o cualquier otro sistema puede degradar el rendimiento del elemento viscoso y provocar la entrada de polvo. No lleve a cabo el mantenimiento.

  • Page 86: Herramienta

    Herramienta El juego de herramientas está guardado debajo del asiento. P. 64 Con las herramientas proporcionadas puede realizar algunas reparaciones y ajustes menores, así como sustituciones de piezas. Llave de bujías ● Llave fija de 10 × 14 mm ● Destornillador estándar/Phillips ●...

  • Page 87: Desmontaje E Instalación De Los Componentes Del Carenado

    Desmontaje e instalación de los componentes del carenado Batería Desconecte el terminal positivo + de la batería. Extraiga la batería con cuidado de que no caigan las tuercas de los terminales. Terminal positivo Cinta de goma Instalación Instale las piezas en el orden inverso al de la extracción.

  • Page 88: Cubierta De La Batería

    Desmontaje e instalación de los componentes del carenado Cubierta de la batería Cubierta de la batería Extracción Abra el asiento. P. 62 Presione las orejetas y desmonte la tapa Pestañas de la batería. Instalación Instale las piezas en el orden inverso al de la extracción.

  • Page 89: Tapa Delantera

    Desmontaje e instalación de los componentes del carenado Tapa delantera Tapa delantera Extracción Tire hacia atrás de la tapa delantera mientras presiona su lateral. Instalación Tapa Instale las piezas en el orden inverso al de delantera extracción. Asegúrese de que todas las pestañas se colocan con seguridad.

  • Page 90: Bujía

    Bujía Cambio de la bujía Tapa de mantenimiento de la bujía Tornillo Para conocer la bujía recomendada, consulte “Especificaciones”. P. 143 Emplee solo el tipo de bujía recomendado del grado térmico recomendado. AVISO El empleo de una bujía de un margen térmico inadecuado puede causar daños en el motor.
  • Page 91 Bujía Cambio de la bujía Desconecte el capuchón de la bujía de la Instale la nueva bujía. Una vez colocada la propia bujía. arandela, enrosque la bujía con la mano Limpie la suciedad que haya en torno a la para evitar dañar la rosca. base de la bujía.
  • Page 92 Bujía Cambio de la bujía Instale las piezas en el orden inverso al de la extracción. Cuando vuelva a instalar el capuchón de la bujía, tenga cuidado para evitar que algún cable quede pellizcado.

  • Page 93: Aceite Del Motor

    Aceite del motor Comprobación del aceite del motor Nivel superior Compruebe el aceite del motor con el interruptor de parada al ralentí en IDLING. Si el motor está frío, deje el motor al ralentí entre 3 y 5 minutos. Coloque el interruptor de encendido en la posición (Apagado) y espere entre 2 y 3 Nivel inferior...
  • Page 94 Aceite del motor Adición de aceite del motor Adición de aceite del motor Para conocer el aceite recomendado y las indicaciones de selección del aceite, consulte “Fundamentos del mantenimiento”. P. 75 Si el aceite del motor queda por debajo o cerca de la Cambio de aceite del motor, marca de nivel inferior, añada el aceite del motor recomendado.
  • Page 95 Aceite del motor Cambio de aceite del motor, limpieza del filtro tamiz del aceite Coloque su scooter sobre el caballete Arandela de estanqueidad central en una superficie firme y nivelada. Coloque un recipiente de drenaje debajo del perno de drenaje y del tapón de aceite. Extraiga el tapón de llenado/varilla de comprobación del nivel de aceite, el perno de drenaje y la arandela de estanqueidad...
  • Page 96 Aceite del motor Cambio de aceite del motor, limpieza del filtro tamiz del aceite Instale una arandela de estanqueidad nueva en el perno de drenaje. Apriete el perno de drenaje. Par de apriete: 24 N·m (2,4 kgf·m) Llene el cárter motor con el aceite recomendado ( P.

  • Page 97: Refrigerante

    Refrigerante Comprobación del refrigerante Si el nivel del refrigerante cae de forma evidente o el depósito de expansión está vacío, es probable que tenga una fuga grave. Compruebe el nivel del refrigerante en el Haga que inspeccionen el scooter en su depósito de expansión mientras el motor está...
  • Page 98 Refrigerante Cambio del refrigerante Retire el tapón del depósito de expansión Tapa del depósito de expansión y añada líquido mientras monitoriza el nivel del refrigerante. Ranura No llene en exceso por encima de la marca de nivel UPPER. Asegúrese de que no penetran cuerpos extraños en la abertura del depósito de expansión.

  • Page 99: Frenos

    Frenos Comprobación del líquido de Si el nivel del líquido de frenos en cualquiera de los depósitos queda por debajo de la frenos marca de nivel LWR o LOWER o el juego libre en la palanca del freno llega a ser Coloque el scooter en posición vertical excesivo, inspeccione el desgaste de las sobre una superficie firme y nivelada.
  • Page 100 Frenos Comprobación del líquido de frenos Freno delantero Freno combinado Depósito del líquido Depósito del líquido del freno delantero de frenos CBS Marca de nivel UPPER Marca LWR Marca de nivel LOWER...
  • Page 101 Frenos Inspección de las pastillas de freno Inspección de las pastillas de freno Si fuera necesario haga que sustituyan las pastillas de freno en su concesionario. Sustituya siempre las pastillas de freno Compruebe el estado de los indicadores de desgaste de la pastilla izquierda y derecha simultáneamente.
  • Page 102 Frenos Inspección del juego libre de la maneta del freno trasero Inspección del juego libre de la Compruebe que el cable del freno no esté retorcido y que no muestre señales de maneta del freno trasero desgaste. Si fuera necesario, haga que se lo cambien en su concesionario.
  • Page 103 Frenos Ajuste del juego libre de la maneta del freno trasero Ajuste del juego libre de la Si no se pudiese lograr el ajuste apropiado maneta del freno trasero siguiendo este método, póngase en contacto con su concesionario. Ajuste el juego libre de la maneta del freno con la rueda delantera orientada en el sentido de avance en línea recta.
  • Page 104 Frenos Ajuste del juego libre de la maneta del freno trasero Empuje el brazo del freno para confirmar Realice el ajuste girando la tuerca de que hay cierta holgura entre la tuerca de ajuste del freno trasero media vuelta cada ajuste del freno trasero y el pasador del vez.
  • Page 105 Vaya a su concesionario para esta operación. Panel del freno Flecha Cuando sea necesario realizar operaciones de mantenimiento en los frenos, diríjase a su concesionario. Emplee sólo piezas Honda originales o sus equivalentes. Marca de Brazo del freno referencia...

  • Page 106: Caballete Lateral

    Caballete lateral Comprobación del caballete Siéntese en el scooter y levante el caballete lateral. lateral Arranque el motor. Baje por completo el caballete lateral. El motor deberá pararse cuando baje el caballete lateral. Si el motor no se detiene, haga que el servicio de su scooter se realice en su concesionario.

  • Page 107: Acelerador

    Acelerador Comprobación del acelerador Con el motor apagado, compruebe que el acelerador gira con suavidad desde la posición de cierre total a abertura completa en todas las posiciones de la dirección y que el juego libre del acelerador es el correcto. Si el acelerador no se mueve con suavidad, no se cierra automáticamente o si el cable está...

  • Page 108: Dreno Del Cárter Motor

    Dreno del cárter motor Limpieza del dreno del cárter motor Ponga un recipiente adecuado debajo del tubo del dreno del cárter. Ponga un recipiente adecuado debajo del tubo del dreno del cárter. Retire el tapón del tubo del dreno del cárter del propio tubo.

  • Page 109: Otros Ajustes

    Otros ajustes Ajuste del reglaje del faro Puede ajustar la orientación vertical de los faros para obtener la alineación apropiada. Gire el piñón, hacia dentro o hacia fuera según sea necesario, utilizando un destornillador Phillips incluido en el juego de herramientas ( P.

  • Page 110: Otras Sustituciones

    SMART Key de punta plana cubierto con un paño protector. Si el indicador de la Honda SMART Key Cubra la moneda o el destornillador parpadea 5 veces cuando el interruptor de con un paño protector para evitar encendido se coloca en la posición...
  • Page 111 Otras sustituciones Reemplazo de la pila de Honda SMART Key ADVERTENCIA Carcasa superior Pila Peligro de quemaduras químicas: no se trague la pila. De lo contrario, la pila puede provocar Paño protector graves quemaduras internas e incluso la muerte. Mantenga la pila lejos del alcance de los niños y el compartimento de la...
  • Page 112 P. 115 El motor no arranca............El motor no arranca incluso si el acelerador está abierto ... Sobrecalentamiento (El indicador de alta temperatura del Cuando el sistema Honda SMART Key no funciona P. 109 P. 116 refrigerante está encendido)........debidamente...............

  • Page 113: El Motor No Arranca

    El motor no arranca El motor de arranque funciona El motor de arranque no pero el motor no arranca funciona Compruebe los puntos siguientes: Compruebe los puntos siguientes: Compruebe la secuencia correcta de Compruebe la secuencia correcta de ● ● arranque del motor.

  • Page 114: Sobrecalentamiento (El Indicador De Alta Temperatura Del Refrigerante Está Encendido)

    Sobrecalentamiento (El indicador de alta temperatura del refrigerante está encendido) El motor se sobrecalienta cuando ocurre lo Detenga el motor con el interruptor de siguiente: encendido. El indicador de alta temperatura del Deje que el motor se enfríe con el ●...

  • Page 115: Indicadores De Advertencia Encendidos O Intermitentes

    Indicadores de advertencia encendidos o intermitentes Testigo de avería (MIL) de la PGM-FI (Inyección programada de combustible) Si el indicador se enciende mientras conduce, puede tener un problema grave con el sistema PGM-FI. Reduzca la velocidad y haga inspeccionar el scooter en su concesionario lo antes posible.

  • Page 116: Indicador De Honda Smart Key

    Ondas de radio o ruido potentes están solo tipo AG, CO ● está bloqueado. afectando al sistema Ha perdido la Honda SMART Key mientras ● está conduciendo Si no tiene la Honda SMART Key, el interruptor de encendido puede desbloquearse de otra forma. P. 119...

  • Page 117: Otras Indicaciones De Advertencia

    Otras indicaciones de advertencia Indicación de fallo del indicador de combustible Si el sistema de combustible detecta un error, los indicadores de nivel de combustible se comportarán tal y como se muestra en las ilustraciones. Si esto sucede, consulte con su concesionario lo antes posible.

  • Page 118: Si El Sistema De Parada Al Ralentí No Funciona Adecuadamente

    Si el sistema de parada al ralentí no funciona adecuadamente El Indicador de Parada al Si se enciende el testigo de avería de la PGM-FI (MIL): ralentí no se enciende Cuando se enciende el testigo de avería (MIL) de la PGM-FI, el sistema de parada al Si el indicador de Parada al ralentí...

  • Page 119: El Motor No Está Detenido Por El Sistema De Parada Al Ralentí Mientras El Indicador De Parada Al Ralentí Está Encendido

    Si el sistema de parada al ralentí no funciona adecuadamente El motor NO está detenido por el sistema de Parada al ralentí mientras el indicador de parada al ralentí está encendido El motor NO está detenido por el sistema de Parada al ralentí mientras el indicador de parada al ralentí...

  • Page 120: El Motor No Arranca Incluso Si El Acelerador Está Abierto

    Si el sistema de parada al ralentí no funciona adecuadamente El motor no arranca incluso si el acelerador está abierto El motor no arranca incluso si Si el interruptor de parada al ralentí está en IDLING: el acelerador está abierto Mientras que el motor está...

  • Page 121: Cuando El Sistema Honda Smart Key No Funciona Debidamente

    Pulse ligeramente el botón ON/OFF de la funcionar correctamente en los entornos Honda SMART Key. siguientes: Si el LED de la Honda SMART Key está en Cuando hay instalaciones cercanas rojo, conmute el sistema Honda SMART que generan ondas de radio potentes Key y actívelo.
  • Page 122 Cuando el sistema Honda SMART Key no funciona debidamente Compruebe que se haya usado una Compruebe el estado de la batería y el ● ● Honda SMART Key registrada. cable de ésta de su scooter. Use una Honda SMART Key registrada.

  • Page 123: Desbloqueo Del Asiento En Caso De Emergencia

    Desbloqueo del asiento en caso de emergencia Dispositivo de apertura de La cerradura del asiento puede desbloquearse emergencia del asiento utilizando la llave de emergencia. Abrir Desmonte la tapa delantera. P. 84 Alinee el saliente de la llave de emergencia con la ranura del dispositivo de apertura de emergencia del asiento, y gire la llave de Saliente...

  • Page 124: Desbloqueo Del Interruptor De Encendido En Un Caso De Emergencia

    Desbloqueo del interruptor de encendido en un caso de emergencia Acceda al modo de introducción del Acoplador azul número de ID falso Gancho Utilice una llave de emergencia para abrir Pestaña el asiento. P. 118 Extraiga la cubierta de la batería. P.
  • Page 125 Desbloqueo del interruptor de encendido en un caso de emergencia Introduzca el número de ID Ejemplo: Para introducir “0” espere 5 segundos sin ● Puede introducir su número de ID pulsando el pulsar el interruptor de encendido interruptor de encendido cuando éste se cuando su anillo se enciende.
  • Page 126 Después de introducir el último número de ID, el del mismo. anillo del interruptor de encendido y el indicador de la Honda SMART Key parpadearán cada 2 segundos Fallo en la introducción del número de ID hasta que se extraiga el acoplador de modo EM.

  • Page 127: Pinchazo Del Neumático

    Pinchazo del neumático La reparación de un pinchazo o el cambio de Conducir el scooter con un neumático una rueda requiere de herramientas reparado temporalmente es muy arriesgado. especiales y experiencia técnica. Le No superar los 50 km/h. Haga que sustituyan recomendamos que este tipo de servicio se cuanto antes el neumático en su realice en su concesionario.

  • Page 128: Problema Eléctrico

    Problema eléctrico La batería se agota Bombilla fundida Cargue la batería con un cargador para Todas las bombillas del scooter son de LED. baterías de motocicletas. Si alguno de los LED no se enciende, haga Retire la batería del scooter antes de que su concesionario los revise.
  • Page 129 Problema eléctrico Bombilla fundida Faro/intermitentes delanteros/luces El faro/los intermitentes delanteros/las luces de posición de posición delanteras utilizan varios LED. Si alguno de los LED no se enciende, haga Intermitentes delanteros que su concesionario los revise. Luces de posición Luces de posición Faro...
  • Page 130 Problema eléctrico Bombilla fundida Luces de freno/pilotos traseros/ Las luces de freno/pilotos traseros/ intermitentes traseros/luz de la intermitentes traseros/luz de la placa de la placa de la matrícula matrícula utilizan varios LED. Si alguno de los LED no se enciende, haga Luces de freno/pilotos traseros que su concesionario los revise.

  • Page 131: Fusible Fundido

    Problema eléctrico Fusible fundido Fusible fundido Antes de manipular los fusibles, consulte “Inspección y sustitución de fusibles”. P. 74 Fusibles de la caja de fusibles Fusibles de Extractor de fusibles repuesto Extraiga la cubierta de la batería. P. 83 Fusible principal A Abra la tapa de la caja de fusibles.

  • Page 132: Funcionamiento Inestable Del Motor De Forma Intermitente

    Funcionamiento inestable del motor de forma intermitente Si el filtro de la bomba de combustible está obstruido, durante el funcionamiento, el régimen del motor será inestable de forma intermitente. Aunque se produzca este síntoma, puede continuar utilizando su scooter. Si se produce inestabilidad en el régimen del motor incluso si dispone de suficiente combustible, haga que inspeccionen el scooter en su concesionario lo antes posible.
  • Page 133 Información P. 129 Llaves ............... Instrumentos, controles y otras P. 132 características............P. 133 Cuidados de su scooter........P. 137 Almacenaje de su scooter ........P. 137 Transporte de su scooter........P. 138 Usted y el medioambiente ......... P. 139 Números de serie ..........

  • Page 134: Llaves

    Llaves Llaves Llave de emergencia La llave de emergencia se usa en emergencias. Para desbloquear el asiento. P. 118 ● Desbloqueo del interruptor de encendido. ● P. 119 No guarde la llave de emergencia en ningún compartimento. Llave de emergencia Continuación...
  • Page 135 ● ● No la guarde cerca de artículos magnetizados ● El número de ID de la Honda SMART Key está en como puedan ser una cadena de llavero la etiqueta de ID. También podrá desbloquear el magnetizada. interruptor de encendido introduciendo el número Guarde siempre la Honda SMART Key lejos de ●...
  • Page 136 Si se adhiere combustible, cera, o grasa a la Honda SMART Key, frótela inmediatamente para que no se agriete o deforme. No desmonte la Honda SMART Key si no es para cambiar la pila. Solo puede desmontarse la cubierta de la Honda SMART Key. No desmonte las otras partes.

  • Page 137: Instrumentos, Controles Y Otras Características

    Instrumentos, controles y otras características Instrumentos, controles y Bolsa para documentos otras características El manual del propietario, así como la información de registro y del seguro pueden guardarse en la Interruptor de encendido bolsa de plástico para documentos situada debajo del asiento.

  • Page 138: Cuidados De Su Scooter

    Una limpieza y un pulido frecuente resultan importantes Después de secarse el scooter, lubrique las para garantizar una larga vida útil de su Honda. Un scooter piezas móviles. limpio hace más fácil detectar posibles problemas.
  • Page 139 Cuidados de su scooter Precauciones durante la limpieza No dirija el agua al filtro de aire: ● El agua en el filtro de aire puede impedir Durante la limpieza siga estas indicaciones: que arranque el motor. No utilice máquinas de lavado a alta presión: ●...
  • Page 140 Cuidados de su scooter Componentes de aluminio Paneles El aluminio se corroe cuando entra en contacto con Siga estas indicaciones para evitar arañazos y la suciedad, barro, o con la sal de la carretera. Limpie manchas: las piezas de aluminio con regularidad y siga estas Lave con cuidado con una esponja suave y ●...
  • Page 141 Cuidados de su scooter Cúpula Tubo de escape y silenciador Utilizando agua en abundancia, limpie el Cuando pinte el tubo de escape y el silenciador, parabrisas con un paño suave o una esponja. (No no utilice un compuesto de limpieza para cocinas emplee detergentes ni ningún tipo de limpiadores abrasivo de uso comercial.

  • Page 142: Almacenaje De Su Scooter

    Almacenaje de su scooter Almacenaje de su scooter Transporte de su scooter Si guarda el scooter en exterior, quizás debería Si necesita transportar el scooter, debería hacerlo considerar el uso de una funda completa. en un remolque para motocicletas o en un camión Si no va a conducir la motocicleta durante un o remolque de plataforma que disponga de rampa periodo prolongado de tiempo, siga estas...

  • Page 143: Usted Y El Medioambiente

    Usted y el medioambiente Usted y el medioambiente Recicle los residuos Ponga el aceite y el resto de residuos tóxicos en Ser el propietario y conducir un scooter puede ser recipientes homologados y llévelos a un centro de una experiencia espléndida, pero tiene su cuota de reciclaje.

  • Page 144: Números De Serie

    Números de serie Números de serie Número del bastidor Los números de serie del bastidor y del motor identifican de forma exclusiva su scooter y son necesarios para registrarlo. También pueden ser necesarios al solicitar piezas de repuesto. Para comprobar el número de bastidor, abra el asiento.

  • Page 145: Combustibles Que Contienen Alcohol

    Combustibles que contienen alcohol Combustibles que El uso de gasolina con un contenido superior al contienen alcohol 10% de etanol puede: Dañar la pintura del depósito de combustible. ● Dañar los tubos de goma de la tubería del ● En algunos países están disponibles algunos combustible.

  • Page 146: Catalizador

    Un catalizador defectuoso contribuye a la contaminación del aire y puede afectar negativamente al rendimiento del motor. La unidad de repuesto debe ser una pieza original de Honda o su equivalente.
  • Page 147 Automático V-Matic (tipo CVT) Automática centrífuga (tipo seco) Embrague Radio de giro mínimo 1,90 m V-Matic (de 2,52:1 a 0,81:1) Reducción primaria Tipo PCX 150 AG, 149,3 cm Cilindrada 10,647 Reducción final Diámetro x carrera 57,300 x 57,907 mm Relación de compresión 10,6:1...
  • Page 148 (Piloto y transmisión 0,14 L desmontaje pasajero) Líquido de Profundidad Delantero 1,5 mm frenos Líquido de frenos Honda DOT 3 o DOT 4 mínima de la recomendado banda de Trasero 2,0 mm Capacidad del rodadura sistema de 0,48 L Bujía (estándar)
  • Page 149 Especificaciones Bombillas Especificaciones de par de apriete ■ ■ Faro Tapón del aceite 20 N·m (2,0 kgf·m) Luz de freno/piloto trasero Perno de drenaje de aceite del 24 N·m (2,4 kgf·m) motor Intermitente delantero Intermitente trasero Luz de la placa de la matrícula LED Luz de posición Fusibles ■...
  • Page 150 Índice alfabético Luz de la placa de la matrícula......125 Luz de posición ............. 124 Accesorios............... 13 Botón de arranque ..........28 Aceite Motor..............75, 88 Botón de la bocina ..........28 Bujía ................. 85 Acelerador ............102 Ajuste del reloj digital ......... 23 Almacenaje Caja delantera ............
  • Page 151 ............25 Cubierta de la batería..........83 Indicador de consumo medio de Tapa delantera............84 combustible ............20 Indicador de Honda SMART Key ...... 26 Indicador de luz de carretera......25 Frenado..............9 Indicador de parada al ralentí ......25 Frenos Indicador OIL CHANGE........
  • Page 152 Motor ahogado ............. 54 Kit de reparación ..........122 Neumáticos Pinchazo..............122 Llave Presión de aire..........77, 143 Honda SMART............31 Sustitución..............77 Llave de emergencia..........129 Número del bastidor.......... 139 Lavado de su scooter ......... 133 Números de serie..........139 Límite de peso ............
  • Page 153 Dreno del cárter motor ........103 Sistema de corte del encendido Caballete lateral............. 101 Sistema de desconexión del encendido en el caballete lateral .......... 54, 101 Sistema de parada al ralentí....... 51 Sistema Honda SMART Key ....... 31 Situación de las piezas......... 16 Sobrecalentamiento..........109...
  • Page 154 This publication includes the latest production information available before printing. Moto Honda da Amazônia Ltda. reserves the right to make changes at any time without notice and without incurring any obligation.
  • Page 156 Congratulations on your purchase of a new The following codes in this manual ● Honda scooter. Your selection of a Honda indicate each country. makes you part of a worldwide family of The illustrations here in are based on the ●...
  • Page 157 A Few Words About Safety DANGER Your safety, and the safety of others, is very important. Operating this scooter safely is an You WILL be KILLED or SERIOUSLY HURT important responsibility. if you don’t follow instructions. To help you make informed decisions about WARNING safety, we have provided operating procedures and other information on safety...
  • Page 158 Contents Scooter Safety P. 2 Operation Guide P. 16 Maintenance P. 66 Troubleshooting P. 107 Information P. 128 Specifications P. 142 Index P. 145...

  • Page 159: Scooter Safety

    Scooter Safety This section contains important information for safe riding of your scooter. Please read this section carefully. Safety Guidelines ..........P. 3 Image Labels............P. 6 Safety Precautions..........P. 8 Riding Precautions ..........P. 9 Accessories & Modifications......P. 13 Loading ..............

  • Page 160: Safety Guidelines

    Safety Guidelines Safety Guidelines that you and your passenger are both wearing an approved motorcycle helmet and protective Follow these guidelines to enhance your safety: apparel. Instruct your passenger on holding Perform all routine and regular inspections onto the grab rail or your waist, leaning with ●...
  • Page 161 Safety Guidelines Make Yourself Easy to See Keep Your Honda in Safe Condition Make yourself more visible, especially at night, It's important to keep your scooter properly by wearing bright reflective clothing, positioning maintained and in safe riding condition. yourself so other drivers can see you, signaling...
  • Page 162 Safety Guidelines If you decide to continue riding, first turn the Never run your scooter inside a garage or other ignition switch to the (Off) position, and enclosure. WARNING evaluate the condition of your scooter. Inspect for fluid leaks, check the tightness of critical nuts Running the engine of your scooter and bolts, and check the handlebar, control levers, brakes, and wheels.

  • Page 163: Image Labels

    Image Labels Image Labels The following pages describe the label Read instructions contained in Owner's meanings. Some labels warn you of Manual carefully. potential hazards that could cause serious injury. Others provide important safety Read instructions contained in Shop Manual information.
  • Page 164 Image Labels BATTERY LABEL DANGER • Keep flame and spark away from the battery. Battery produce explosive gas that can cause explosion. • Wear the eye protection and rubber gloves when handling the battery, or you can get burned or lose your eyesight by the battery electrolyte. •...

  • Page 165: Safety Precautions

    Safety Precautions Safety Precautions Face shield with unobstructed field of vision ● or other approved eye protection WARNING Ride cautiously and keep your hands on the ● handlebar and feet on the floor. Keep passenger's hands onto the grab rail Not wearing a helmet increases the ●...

  • Page 166: Riding Precautions

    Riding Precautions Riding Precautions Exercise caution on low traction surfaces. ● The tyres slip more easily on such Running-in Period surfaces and braking distances are longer. During the first 500 km (300 miles) of running, Avoid continuous braking. ● follow these guidelines to ensure your scooter's Repeated braking, such as when future reliability and performance.
  • Page 167 Riding Precautions Combi Brake Wet or Rainy Conditions Road surfaces are slippery when wet, and wet Your scooter is equipped with a brake system brakes further reduce braking efficiency. that distributes the braking force between the Exercise extra caution when braking in wet front and rear brakes.
  • Page 168 P. 36) and leave your scooter while taking Hold the left handle grip and the grab rail. the Honda SMART Key with you. Deactivate Press down on the tip of the centre stand the Honda SMART Key system if necessary.
  • Page 169 P. 30) and lock the ignition switch position ( lower octane petrol will result in decreased P. 36). engine performance. PCX 150 AG, CO type Do not use fuels containing a high ● P. 39 Set the anti-theft alarm system.

  • Page 170: Accessories & Modifications

    We strongly advise that you do not add any seriously hurt or killed. accessories that were not specifically designed for your scooter by Honda or make Follow all instructions in this owner's modifications to your scooter from its original manual regarding accessories and design.

  • Page 171: Loading

    Loading Loading WARNING Overloading or improper loading can Carrying extra weight affects your scooter's ● cause a crash and you can be seriously handling, braking and stability. hurt or killed. Always ride at a safe speed for the load you are carrying.

  • Page 173: Operation Guide

    Parts Location Document bag (P.64) Centre compartment (P.64) Tool kit (P.81) Throttle grip (P.102) Front brake fluid reservoir (P.94) Front brake lever Emergency seat opener (P.118) Front lid (P.84) Battery cover (P.83) Battery (P.82) Fuse box (P.126) EM mode connector (P.119) Coolant reserve tank (P.92)
  • Page 174 Rear brake lever (P.97) Front box (P.65) Accessory socket (P.61) Fuel fill cap (P.59) CBS brake fluid reservoir (P.94) Seat (P.62) Helmet holder (P.63) Spark plug (P.85) Crankcase breathers (P.103) Oil plug (P.89) Centre stand Side stand (P.11) (P.101)
  • Page 175 Instruments switch switch Display Check When the ignition switch is turned (On) position, initial animation will show. If any part of these displays does not come on when it should, have your dealer check for problems.
  • Page 176 Clock (12-hour display) To set the clock: (P.23) Speedometer Fuel gauge Remaining fuel when only 1st (E) segment starts flashing approximately: 1.3 L (0.34 US gal, 0.29 Imp gal) If the fuel gauge indicator flashes in a repeat pattern or turns off: (P.112) Continued...
  • Page 177 Instruments (Continued) Average fuel mileage meter [AVG] The average fuel mileage will be based on tripmeter. Average fuel mileage since tripmeter was reset. When “ ” is displayed except after the average fuel mileage has been reset, go to your dealer for service. Odometer [TOTAL] &...
  • Page 178 OIL CHANGE indicator The indicator is turned on whenever the running distance reaches the programmed oil change interval. When the running distance reaches about 1,000 km (600 miles): Reset the indicator for the 1st time. When the running distance reaches about every 6,000 km (4,000 miles) after the 1st time resetting: Reset the indicator whenever it is turned on.
  • Page 179 Instruments (Continued) Display Setting Ordinary display Following items can be changed sequentially. • Clock setting • Backlight brightness adjustment Clock setting mode Clock setting • Changing of fuel mileage meter unit Backlight brightness Backlight brightness Press and hold switch and switch adjustment mode adjustment...
  • Page 180 The following moves the ordinary display at Press switch. The minute digits start flashing. display setting. • The switch is not pressed for about 30 seconds • Turn the ignition switch to the (Off) position and then to the (On) position Press switch until the desired minute is displayed.
  • Page 181 Instruments (Continued) 2 Backlight brightness adjustment: 3 Changing the fuel mileage meter unit: You can adjust the brightness to one of five Press switch, the fuel mileage meter unit start flashing fast. levels. Press switch to select “km/L” or “L/100 Press switch, the backlight brightness km”.
  • Page 182 Indicators If one of these indicators does not come on when it should, have your dealer check for problems. Idling Stop indicator High beam indicator Comes on briefly when the Comes on briefly when the ignition ignition switch is turned (On) switch is turned (On) position.
  • Page 183 Comes on briefly when the position. ignition switch is turned (On) position. Honda SMART Key Indicator Comes on when vehicle and Honda SMART Key verification is complete, and the ignition switch can be operated. Goes off when the ignition switch is turned (On) position.
  • Page 185 Switches Idling stop switch • IDLING STOP : The Idling Stop system is on. • IDLING : The Idling Stop system is off. Idling Stop system: (P.51) Hazard switch The hazard signal is on. Switchable when the ignition Turn signal switch switch is on.
  • Page 186 Ignition switch Switches the electrical system on/off, locks the steering, and operates the fuel lid and seat opener switch. To unlock the ignition switch. (P.35) (On) Turns electrical system on for starting/riding. (Lock) Locks steering. (Off) Turns engine off. SEAT FUEL Operates the fuel lid and seat opener switch.
  • Page 187 Switches (Continued) Steering Lock Locking Turn the handlebar all the way to the left or Lock the steering when parking to help right. prevent theft. A U-shaped wheel lock or similar device is Push the ignition switch down, and turn it to (Lock) position.
  • Page 188 The system runs a two-way authentication the Honda SMART Key will show the status. between the scooter and the Honda SMART When the LED of the Honda SMART Key is: Key to verify if it is the registered Honda Green: Honda SMART Key system SMART Key.
  • Page 189 The system can be operated within the switch is locked or unlocked. shaded area shown in the illustration. The Honda SMART Key system uses low- intensity radio waves. Therefore the operating range may become wider or narrower, or the Honda SMART Key system may not work properly in the following environments.
  • Page 190 When the ignition switch is locked: Anyone can unlock the ignition switch and start the engine if your Honda SMART Key is The system can be operated within the within operating range of your scooter, even shaded area shown in the illustration.
  • Page 191 ● You should always keep the Honda SMART Key on your person after you get on and off the scooter or while riding. Do not place the Honda SMART Key in the centre compartment or front box.
  • Page 192 Switching the ignition switch Honda Honda To Unlock the Ignition Switch SMART Key SMART Key indicator Make sure that the Honda SMART Key is activated. P.31 To authenticate the Honda SMART Key system, push the ignition switch. Ignition switch ring AG, CO type...
  • Page 193 (On) to does not work properly SEAT FUEL, (Off) or (Lock) position. (P.116) Switch the Honda SMART Key system to ● deactivation. If someone without the Honda SMART Key (P.31) tries to turn the ignition switch, the ignition Ignition switch switch rotates freely.
  • Page 194 Always make sure the ignition switch position is in AG, CO type Make sure that the Honda SMART Key (Off) or (Lock) position when you leave indicator and ignition switch ring go off, the your scooter. turn signals flash once, and the buzzer rings 1 time.
  • Page 195 The red LED stops blinking but stays on Lightly press the ON/OFF button. The red LED when the buzzer sound is properly disabled. of the Honda SMART Key comes on. While the red LED is on, press the answer back button.
  • Page 196 Anti-theft Alarm System AG, CO type The anti-theft alarm system is a device to reduce the likelihood of theft. When the sensor detects vibration or movement with the ignition switch in the (Off) or (Lock) position and the system is set, the alarm is activated.
  • Page 197 Anti-theft Alarm System (Continued) Setting the Anti-theft Alarm System If the ignition switch is left (Off) for more than 10 days, the anti-theft alarm system will Turn the ignition switch to (Off) or no longer operate. During the system is (Lock) position.
  • Page 198 System Activation To cancel the anti-theft alarm system, press To stop the anti-theft alarm activation, do the alarm button on the Honda SMART Key one of the following: or unlock the ignition switch. Press the alarm button on the Honda ●...
  • Page 199 Adjusting the Sensitivity of Anti-theft Repeat this step 3 times as follows: Alarm System Press the alarm button on the Honda You can select from 3 sensitivity levels for the SMART Key 2 times and the ignition anti-theft alarm system.
  • Page 200 P. 82) in the scooter is discharged or there 1 time of alarm rings: low sensitivity is a system problem. Remove the battery and The Honda SMART Key indicator and see your dealer. ignition switch ring come on while setting.
  • Page 201 The answer back system uses low-intensity AG, CO type radio waves. It may affect medical equipment When you press the answer back button on such as a cardiac pacemaker. the Honda SMART Key with the ignition Answer back switch (Off) position or (Lock) position,...
  • Page 202 Operation back button or alarm button, the system activation will be extended for 10 days. Press the answer back button on the Honda SMART Key. To reset the system, unlock the ignition The answer back system will not function switch and turn the ignition switch (On) when the ignition switch is (On) position.
  • Page 203 Ignition switch Answer back Sound Volume Level button AG, CO type You can select 3 buzzer sound volume levels. Make sure that the Honda SMART Key system is activated. (P.31) Ignition switch ring Remove the battery cover. (P.83) Push the ignition switch to authenticate the Push the ignition switch 1 time.
  • Page 204 When the answer back button is pressed, Press the answer back button to select from the LED on the Honda SMART Key 3 levels for the sound volume. The Honda comes on. Make sure the LED went off SMART Key indicator and ignition switch ring before the next button pressing.
  • Page 205 Ignition switch Answer back Sound Pattern button AG, CO type You can select 3 buzzer sound patterns. Make sure that the Honda SMART Key system is activated. (P.31) Ignition switch ring Remove the battery cover. (P.83) Push the ignition switch to authenticate the Push the ignition switch 1 time.
  • Page 206 When the answer back button is pressed, Remove the EM mode coupler from the EM the LED on the Honda SMART Key mode connector to finish setting. comes on. Make sure the LED went off The sound pattern is also set if you before the next button pressing.
  • Page 207 Enable: Press and hold the answer back button about 2 seconds, LED on Honda SMART Key is changed to be red. Disable: Re-press and hold the answer back button about 2 seconds, LED on Honda SMART Key...
  • Page 208 Idling Stop System Activation of the Idling Stop System Idling Stop system is designed to help reduce The Idling Stop system becomes ready to stop the the fuel consumption and noise, by idling engine and Idling Stop indicator comes on when stop while making a stop such as waiting at the following requirements are satisfied with the an intersection.
  • Page 209 Idling Stop System (Continued) Stopping the engine by the Idling Stop Safety Precaution for the Idling Stop System System Do not go away from the scooter while the The engine stops and Idling Stop indicator Idling Stop indicator is flashing. When you go changes to flash after you close the throttle away from the scooter, always turn the completely and stop the scooter while the...
  • Page 210 Restarting the Engine NOTICE Check that the Idling Stop indicator is Headlight stays on after the engine is stopped by the Idling Stop system. The battery may flashing, and then open the throttle. discharge and you may not be able to restart If it is not flashing, you can't restart the engine.
  • Page 211 (Off) position and then inspect the scooter carefully. This scooter is equipped with a Honda SMART Key system. Always keep Honda SMART Key on you when you ride the scooter. (P.32)
  • Page 212 Place the scooter on its centre stand. Squeeze the rear brake lever. Turn the ignition switch to the (On) The starter motor will only work when position. the rear brake lever is squeezed and the To unlock the ignition switch. side stand is up.
  • Page 213 Starting the Engine (Continued) If you cannot start the engine: If the engine does not start: Place the scooter on its centre stand and Open the throttle fully and press the start squeeze the rear brake lever. button for 5 seconds. With the throttle slightly open (about 3 mm Repeat the normal starting procedure.
  • Page 214 Riding Starting the Scooter Acceleration and deceleration To accelerate: Open the throttle slowly. Push the scooter forward off the centre stand. To decelerate: Close the throttle. Squeeze the rear brake lever. Keep throttle closed. Open (Accelerate) Close (Decelerate) Make sure the side stand and centre stand are up.
  • Page 215 Riding (Continued) Braking Close the throttle and apply the front and rear brake levers together. Rear brake lever Front brake lever...
  • Page 216 Refuelling Fuel type: Unleaded petrol only Fuel lid Fuel octane number: Your scooter is Ignition switch designed to use Research Octane Number FUEL (RON) 91 or higher. Tank capacity: 8.0 L (2.11 US gal, 1.76 Imp gal) Refuelling and Fuel Guidelines P.12 Opening the Fuel Fill Cap SEAT FUEL...
  • Page 217 Refuelling (Continued) Closing the Fuel Fill Cap Turn the fuel fill cap counterclockwise and remove the fuel fill cap. Install and tighten the fuel fill cap firmly by turning it clockwise. Make sure that the arrow marks on the Arrow marks fuel fill cap and fuel tank are aligned.
  • Page 218 Use accessory devices at your own risk. In no Set the headlight on low beam while the event shall Honda be liable for any damages socket is in use. The battery may run down to your accessory device when in use.
  • Page 219 Storage Equipment Seat Seat Open Turn the handlebar pointed straight ahead. Seat Turn the ignition switch to the position of Fuel lid and seat opener switch SEAT FUEL. To unlock the ignition switch. P.35 Ignition switch Push the SEAT side of the fuel lid and seat opener switch.
  • Page 220 WARNING Helmet Holder The helmet holder is located under the seat. Riding with a helmet attached to the A helmet set wire is in the tool kit. holder can interfere with your ability to Use the helmet holder only when parked. safely operate the scooter and could Helmet holder lead to a crash in which you can be...
  • Page 221 Storage Equipment (Continued) Tool Kit/Document Bag A helmet can be stored in the centre compartment. The tool kit and document bag are located Set in the front of the helmet forward. underside of the seat by the rubber strap. Some helmets may not fit in the Document bag compartment due to their size or design.
  • Page 222 Front Box Open Push the front box lid, then open the front box lid. Close Close the front box lid by pressing the front box lid. The maximum allowable load in the front box shall be no more than 1.0 kg (2.2 lb) Front box lid Make sure that the front box lid is closed securely.

  • Page 223: Maintenance

    Adjusting the Headlight Aim......P. 104 Tool ............... P. 81 Other Replacement......... P. 105 Removing & Installing Body Components.. P. 82 Replacing the Honda SMART Key Battery .. P. 105 Battery ..............P. 82 Battery Cover............P. 83 Front Lid..............P. 84 Spark Plug ............

  • Page 224: Importance Of Maintenance

    Importance of Maintenance Maintenance Safety Importance of Maintenance Always read the maintenance instructions before you Keeping your scooter well-maintained is begin each task, and make sure that you have the absolutely essential to your safety and to tools, parts, and skills required. protect your investment, obtain maximum We cannot warn you of every conceivable hazard performance, avoid breakdowns, and reduce air...

  • Page 225: Maintenance Schedule

    Maintenance work should be performed in new owner. accordance with Honda's standards and specifications by properly trained and equipped Honda recommends that your dealer should technicians. Your dealer meets all of these road test your scooter after each periodic requirements. Keep an accurate record of maintenance is carried out.
  • Page 226 Inspect (clean, adjust, lubricate, or replace, if necessary) have the necessary tools and are mechanically skilled. Replace Procedures are provided in an official Honda Shop Manual. Clean : Technical. In the interest of safety, have your scooter serviced by your dealer.
  • Page 227 Maintenance Schedule Frequency Pre-ride Annual Regular Refer to Items Check × 1,000 km Check Replace page P. 71 × 1,000 mi Drive Belt – Final Drive Oil 2 Years – Battery Brake Fluid 2 Years Brake Shoes/Pads Wear 96, 100 Brake System Headlight Aim Lights/Horn...

  • Page 228: Maintenance Fundamentals

    Maintenance Fundamentals Pre-ride Inspection Brakes - Check operation; ● Front: check brake fluid level and pads wear. To ensure safety, it is your responsibility to P. 94, P. 96 perform a pre-ride inspection and make sure Combi Brake: check brake fluid level. P.
  • Page 229 Maintenance Fundamentals WARNING Replacing Parts Always use Honda Genuine Parts or their Installing non-Honda parts may make equivalents to ensure reliability and safety. your scooter unsafe and cause a crash When ordering coloured components, specify in which you can be seriously hurt or the model name, colour, and code mentioned killed.
  • Page 230 Maintenance Fundamentals Battery Electrolyte splashes into your eyes: ● Wash your eyes repeatedly with cool Your scooter has a maintenance-free type water for at least 15 minutes. Using water battery. You do not have to check the battery under pressure can damage your eyes. electrolyte level or add distilled water.
  • Page 231 Cleaning the Battery Terminals NOTICE Remove the battery. P. 82 Installing non-Honda electrical accessories can If the terminals are starting to corrode and overload the electrical system, discharging the are coated with a white substance, wash battery and possibly damaging the system.
  • Page 232 API service symbol. possible. Selecting the Engine Oil For recommended engine oil, see “Specifications.” P. 143 If you use non-Honda engine oil, check the label Not recommended Recommended to make sure that the oil satisfies all of the following standards:...
  • Page 233 A concentration of up to 60% will provide better protection in colder climates. Recommended brake fluid: NOTICE Honda DOT 3 or DOT 4 Brake Fluid or Using coolant not specified for aluminium engines equivalent or tap/mineral water can cause corrosion.
  • Page 234 Maintenance Fundamentals Inspecting for Abnormal Wear If the drain tube overflows, the air filter may become contaminated with engine oil causing Inspect the tyres for poor engine performance. P. 103 signs of abnormal wear Tyres (Inspecting/Replacing) on the contact surface. Checking the Air Pressure Visually inspect your tyres and use an air pressure gauge to measure the air pressure at...
  • Page 235 Maintenance Fundamentals WARNING Inspecting Tread Depth Inspect the tread wear indicators. If they Riding on tyres that are excessively become visible, replace the tyres immediately. worn or improperly inflated can cause a For safe riding, you should replace the tyres crash in which you can be seriously hurt when the minimum tread depth is reached.
  • Page 236 Maintenance Fundamentals WARNING Have your tyres replaced by your dealer. For recommended tyres, air pressure and Installing improper tyres on your minimum tread depth, see “Specifications.” scooter can adversely affect handling P. 143 and stability, and can cause a crash in Follow these guidelines whenever you replace tyres.
  • Page 237 Maintenance Fundamentals Air Cleaner This scooter is equipped with a viscous type air cleaner element. Air blow cleaning or any other cleaning can degrade the viscous element performance and cause the intake of dust. Do not perform the maintenance. Should be serviced by your dealer.

  • Page 238: Tool

    Tool The tool kit is stored underside of the seat. P. 64 You can perform some roadside repairs, minor adjustments and parts replacement with the provided tools. Spark plug wrench ● 10 × 14 mm Open end wrench ● Standard/Phillips screwdriver ●...

  • Page 239: Removing & Installing Body Components

    Removing & Installing Body Components Battery Disconnect the positive + terminal from the battery. Remove the battery taking care not to drop Positive terminal Rubber strap the terminal nuts. Installation Install the parts in the reverse order of removal. Always connect the positive + terminal first. Make sure that bolts and nuts are tight.

  • Page 240: Battery Cover

    Removing & Installing Body Components Battery Cover Battery Cover Removal Open the seat. P. 62 Press the tabs and remove the battery Tabs cover. Installation Install the parts in the reverse order of removal. Battery cover...

  • Page 241: Front Lid

    Removing & Installing Body Components Front Lid Front Lid Removal Pull out the front lid backward while pushing the side of the front lid. Installation Front lid Install the part in the reverse order of removal. Make sure that all tabs are installed securely in position.

  • Page 242: Spark Plug

    Spark Plug Changing Spark Plug Screw Plug maintenance lid For the recommended spark plug, see “Specifications.” P. 143 Use only the recommended type of spark plug in the recommended heat range. NOTICE Using a spark plug with an improper heat range can cause engine damage.
  • Page 243 Spark Plug Changing Spark Plug Disconnect the spark plug cap from the Install the new spark plug. With the plug spark plug. washer attached, thread the spark plug in Clean any dirt from around the spark plug by hand to prevent cross-threading. base.
  • Page 244 Spark Plug Changing Spark Plug Install the parts in the reverse order of removal. When reinstalling the spark plug cap, take care to avoid pinching any cables or wires.

  • Page 245: Engine Oil

    Engine Oil Checking the Engine Oil Upper level Check the engine oil with the Idling Stop switch at IDLING. If the engine is cold, idle the engine for 3 to 5 minutes. Turn the ignition switch to the (Off) position and wait for 2 to 3 minutes. Lower level Place your scooter on its centre stand on Oil fill cap/dipstick...
  • Page 246 Engine Oil Adding Engine Oil Adding Engine Oil For the recommended oil and oil selection guidelines, see “Maintenance Fundamentals.” P. 75 If the engine oil is below or near the lower level mark, add the recommended engine oil. Changing Engine Oil, Cleaning P.
  • Page 247 Engine Oil Changing Engine Oil, Cleaning Strainer Screen Place your scooter on its centre stand on Sealing washer a firm, level surface. Place a drain pan under the drain bolt and oil plug. Remove the oil fill cap/dipstick, drain bolt and sealing washer to drain the oil.
  • Page 248 Engine Oil Changing Engine Oil, Cleaning Strainer Screen Install a new sealing washer onto the drain bolt. Tighten the drain bolt. Torque: 24 N·m (2.4 kgf·m, 18 lbf·ft) Fill the crankcase with the recommended oil ( P. 75, P. 143) and install the oil fill cap/dipstick.

  • Page 249: Coolant

    Coolant Checking the Coolant If the coolant level is dropping noticeably or the reserve tank is empty, you likely have a serious leak. Have your scooter inspected by Check the coolant level in the reserve tank your dealer. while the engine is cold. Adding Coolant Place your scooter on its centre stand on a firm, level surface.
  • Page 250 Coolant Changing Coolant Remove the reserve tank cap and add Reserve tank lid fluid while monitoring the coolant level. Slit Do not overfill above the UPPER level mark. Make sure no foreign objects enter the reserve tank opening. Securely reinstall the reserve tank cap. Install the reserve tank lid and floor mat.

  • Page 251: Brakes

    Brakes Checking Brake Fluid If the brake fluid level in either reservoir is below the LWR mark or LOWER level mark or the brake lever freeplay becomes excessive, Place your scooter in an upright position inspect the brake pads for wear. on a firm, level surface.
  • Page 252 Brakes Checking Brake Fluid Front brake Combi brake Front brake fluid CBS brake fluid reservoir reservoir UPPER level mark LOWER level LWR mark mark...
  • Page 253 Inspecting the Brake Pads Brakes Inspecting the Brake Pads If necessary have the pads replaced by your dealer. Always replace both left and right brake Check the condition of the brake pad wear pads at the same time. indicators. Front The pads need to be replaced if a brake pad is: worn to the bottom of the indicator.
  • Page 254 Brakes Inspecting the Rear Brake Lever Freeplay Inspecting the Rear Brake Lever Check the brake cable for kinks or signs of Freeplay wear. If necessary have it replaced by your dealer. Lubricate the brake cable with a Place the scooter on its centre stand. commercially available cable lubricant to Measure the distance the rear brake lever prevent premature wear and corrosion.
  • Page 255 Brakes Adjusting the Rear Brake Lever Freeplay Adjusting the Rear Brake Lever If proper adjustment cannot be obtained by Freeplay this method, see your dealer. Adjust the freeplay of the brake lever with the front wheel pointed straight ahead. Make sure the cut-out on the adjusting nut is seated on the brake arm pin when adjusting the freeplay.
  • Page 256 Brakes Adjusting the Rear Brake Lever Freeplay Adjust by turning the rear brake adjusting Push the brake arm to confirm that there nut a half-turn at a time. is a gap between the rear brake adjusting nut and brake arm pin. Brake arm pin Brake arm Increase...
  • Page 257 The rear brake is equipped with a brake wear the brake, the brake shoes must be replaced. indicator. See your dealer for this service. Brake panel When the brake service is necessary, see your Arrow dealer. Use only Honda Genuine Parts or its equivalent. Reference mark Brake arm...

  • Page 258: Side Stand

    Side Stand Checking the Side Stand Sit on the scooter and raise the side stand. Start the engine. Lower the side stand all the way. The engine should stop as you lower the side stand. If the engine doesn't stop, have your scooter inspected by your dealer.

  • Page 259: Throttle

    Throttle Checking the Throttle With the engine off, check that the throttle rotates smoothly from fully closed to fully open in all steering positions and throttle freeplay is correct. If the throttle does not move smoothly, close automatically, or if the cable is damaged, have the scooter inspected by your dealer.

  • Page 260: Crankcase Breather

    Crankcase Breather Cleaning the Crankcase Breather Place a suitable container under the crankcase breather tube. Place a suitable container under the crankcase breather plug. Remove the crankcase breather tube plug Crankcase breather from the tube. tube plug Remove the crankcase breather plug from the air cleaner case.

  • Page 261: Other Adjustments

    Other Adjustments Adjusting the Headlight Aim You can adjust vertical aim of the headlights for proper alignment. Turn the pinion in or out as necessary using a Phillips screwdriver provided in the tool kit ( P. 81). Obey local laws and regulations. Pinion Raise Lower...

  • Page 262: Other Replacement

    Wrap a coin or a screwdriver with a If the Honda SMART Key indicator flashes 5 protective cloth to prevent scratching times when the ignition switch is turned the Honda SMART Key.
  • Page 263 Other Replacement Replacing the Honda SMART Key Battery WARNING Upper case Battery Chemical Burn Hazard: do not swallow battery. Protective If swallowed, the battery can cause cloth severe internal burns and even death. Keep battery away from children and battery compartment securely closed.

  • Page 264: Troubleshooting

    Engine Does Not Start Even If the Throttle is Overheating (High coolant temperature Opened ............... P. 115 indicator is on) ..........P. 109 When the Honda SMART Key System Does Not Warning Indicators On or Flashing..... P. 110 Operate Properly........... P. 116 PGM-FI (Programmed Fuel Injection) Unlock the Seat in an Emergency ....

  • Page 265: Engine Will Not Start

    Engine Will Not Start Starter Motor Operates But Starter Motor Does Not Engine Does Not Start Operate Check the following items: Check the following items: Check the correct engine starting Check the correct engine starting ● ● sequence. P. 54 sequence.

  • Page 266: Overheating (High Coolant Temperature Indicator Is On)

    Overheating (High coolant temperature indicator is on) The engine is overheating when the following Stop the engine using the ignition switch. occurs: Allow the engine to cool with the ignition High coolant temperature indicator switch in the (Off) position. ● comes on.

  • Page 267: Warning Indicators On Or Flashing

    Warning Indicators On or Flashing PGM-FI (Programmed Fuel Injection) Malfunction Indicator Lamp (MIL) If the indicator comes on while riding, you may have a serious problem with the PGM-FI system. Reduce speed and have your scooter inspected by your dealer as soon as possible.

  • Page 268: Honda Smart Key Indicator

    Strong radio waves or noise are affecting ● the system If you do not have the Honda SMART Key, the You lose the Honda SMART Key while riding ● ignition switch can be unlocked in another way.

  • Page 269: Other Warning Indications

    Other Warning Indications Fuel Gauge Failure Indication If the fuel system has an error, the fuel gauge indicators will be displayed as shown in the illustrations. If this occurs, see your dealer as soon as possible.

  • Page 270: When The Idling Stop System Does Not Operate Properly

    When the Idling Stop System Does Not Operate Properly Idling Stop Indicator Does Not If PGM-FI malfunction indicator lamp (MIL) lights: Come On When the PGM-FI malfunction indicator lamp (MIL) lights, the Idling Stop system does not When the Idling Stop indicator does not operate for protection of the engine.

  • Page 271: Engine Is Not Stopped By The Idling Stop System While The Idling Stop Indicator Is On

    When the Idling Stop System Does Not Operate Properly Engine is Not Stopped by the Idling Stop System While the Idling Stop Indicator is On Engine is Not Stopped by the Idling Stop System While the Idling Stop Indicator is On When the engine is not stopped by the Idling Stop system while the Idling Stop indicator is on, perform the followings.

  • Page 272: Engine Does Not Start Even If The Throttle Is Opened

    When the Idling Stop System Does Not Operate Properly Engine Does Not Start Even If the Throttle is Opened Engine Does Not Start Even If If the Idling Stop switch is at IDLING: the Throttle is Opened While the engine is stopping by the Idling Stop system, if you press the Idling Stop switch to IDLING, the Idling Stop system will Engine does not start even if the throttle is...

  • Page 273: When The Honda Smart Key System Does Not Operate Properly

    When the Honda SMART Key System Does Not Operate Properly Check that there is no communication When the Honda SMART Key system does ● failure in the Honda SMART Key system. not work properly, perform the following. The Honda SMART Key system uses low- Check that the Honda SMART Key system ●...
  • Page 274 When the Honda SMART Key System Does Not Operate Properly Check that a registered Honda SMART Check the battery condition and battery ● ● Key is used. lead in your scooter. Use a registered Honda SMART Key. Check the battery and battery terminals. If The Honda SMART Key system cannot be the battery is weak, contact your dealer.

  • Page 275: Unlock The Seat In An Emergency

    Unlock the Seat in an Emergency Emergency The seat lock can be unlocked by using the seat opener emergency key. Open Remove the front lid. P. 84 Align the projection of the emergency key with the slot of the emergency seat Projection opener, and turn the emergency key counterclockwise.

  • Page 276: Unlock The Ignition Switch In An Emergency

    Unlock the Ignition Switch in an Emergency Set up to ID number input mode Blue dummy coupler Use the emergency key to open the seat. P. 118 Tab Hook Remove the battery cover. P. 83 Pull out the EM mode connector. Remove the blue dummy coupler by releasing the tab of the EM mode connector while lifting the hook of the...
  • Page 277 Unlock the Ignition Switch in an Emergency ID number input Example: To input “0”, wait for 5 seconds without ● You can input your ID number by pressing the pushing the ignition switch when the ignition switch when the ignition switch is ignition switch ring comes on.
  • Page 278 After the last ID number is inputted, the ignition the EM mode coupler is removed. switch ring and Honda SMART Key Indicator will Be sure to remove the EM mode coupler and flash every second until the EM mode coupler is return the blue dummy coupler.

  • Page 279: Tyre Puncture

    Tyre Puncture WARNING Repairing a puncture or removing a wheel requires special tools and technical expertise. Riding your scooter with a temporary We recommend you have this type of service tyre repair can be risky. If the temporary performed by your dealer. repair fails, you can crash and be After an emergency repair, always have the seriously injured or killed.

  • Page 280: Electrical Trouble

    Electrical Trouble Battery Goes Dead Burned-out Light Bulb Charge the battery using a motorcycle All light bulbs on the scooter are LEDs. If battery charger. there is an LED which is not turned on, see Remove the battery from the scooter before your dealer for servicing.
  • Page 281 Electrical Trouble Burned-out Light Bulb Headlight/Front Turn Signals/ The headlight/front turn signals/position Position Lights lights use several LEDs. If there is an LED which is not turned on, see Front turn signals your dealer for servicing. Position lights Position lights Headlight...
  • Page 282 Electrical Trouble Burned-out Light Bulb Brakelights/Taillights/Rear Turn The brakelights/taillights/rear turn signals/ Signals/License Plate Light license plate light use several LEDs. If there is an LED which is not turned on, see Brakelights/Taillights your dealer for servicing. Rear turn signals License plate light...

  • Page 283: Blown Fuse

    Electrical Trouble Blown Fuse Blown Fuse Before handling fuses, see “Inspecting and Replacing Fuses.” P. 74 Fuse Box Fuses Spare fuses Fuse puller Remove the battery cover. P. 83 Main fuse A Fuse box Open the fuse box cover. cover Pull the main fuse and other fuses out one by one with the fuse puller located Main fuse B...

  • Page 284: Unstable Engine Operation Occurs Intermittently

    Unstable Engine Operation Occurs Intermittently If the fuel pump filter is clogged, unstable engine operation will occur intermittently while riding. Even if this symptom occurs, you can continue to ride your scooter. If unstable engine operation occurs even if sufficient fuel is available, have your scooter inspected by your dealer as soon as possible.

  • Page 285: Information

    Information Keys..............P. 129 Instruments, Controls, & Other Features... P. 132 Caring for Your Scooter......... P. 133 Storing Your Scooter........P. 137 Transporting Your Scooter ......P. 137 You & the Environment ......... P. 138 Serial Numbers ..........P. 139 Fuels Containing Alcohol ......

  • Page 286: Keys

    Keys Keys Emergency Key The emergency key is used for an emergency. To unlock the seat. P. 118 ● To unlock the ignition switch. P. 119 ● Do not store the emergency key in any compartment. Emergency key Continued...
  • Page 287 ● Protect the Honda SMART Key from direct ● sunlight, high temperature, and high The ID number of the Honda SMART Key is on humidity. the ID tag. You can also unlock the ignition Do not scratch or puncture. ●...
  • Page 288 Keys If fuel, wax, or grease adhere to the Honda To get an additional Honda SMART Key, take SMART Key, wipe it off immediately to avoid the Honda SMART Key and the scooter to your cracking or warping. dealer. Do not disassemble the Honda SMART Key other than when changing a battery.

  • Page 289: Instruments, Controls, & Other Features

    Instruments, Controls, & Other Features Instruments, Controls, & Document Bag Other Features The owner’s manual, registration, and insurance information can be stored in the plastic Ignition Switch document bag located underside of the seat. Leaving the ignition switch in the (On) position with the engine stopped will drain the battery.

  • Page 290: Caring For Your Scooter

    Frequent cleaning and polishing is important to After the scooter dries, lubricate any moving ensure the life of your Honda. A clean scooter parts. makes it easier to spot potential problems.
  • Page 291 Caring for Your Scooter Washing Precautions Do not direct water at the air cleaner: ● Water in the air cleaner can prevent the Follow these guidelines when washing: engine from starting. Do not use high-pressure washers: ● Do not direct water near the headlight: High-pressure water cleaners can ●...
  • Page 292 Caring for Your Scooter Aluminium Components Panels Aluminium will corrode from contact with dirt, Follow these guidelines to prevent scratches mud, or road salt. Clean aluminium parts and blemishes: regularly and follow these guidelines to avoid Wash gently using a soft sponge and plenty ●...
  • Page 293 Caring for Your Scooter Windscreen Exhaust Pipe and Muffler Using plenty of water, clean the windscreen with When the exhaust pipe and muffler are painted, a soft cloth or sponge. (Avoid using detergents do not use a commercially available abrasive or any kind of chemical cleaner on the kitchen cleaning compound.

  • Page 294: Storing Your Scooter

    Storing Your Scooter Storing Your Scooter Transporting Your Scooter If you store your scooter outdoors, you should If your scooter needs to be transported, it consider using a full-body motorcycle cover. should be carried on a motorcycle trailer or a If you won't be riding for an extended period, flatbed truck or trailer that has a loading ramp follow these guidelines:...

  • Page 295: You & The Environment

    You & the Environment You & the Environment Recycle Wastes Put oil and other toxic wastes in approved Owning and riding a scooter can be enjoyable, containers and take them to a recycling centre. but you must do your part to protect the Call your local or state office of public works or environment.

  • Page 296: Serial Numbers

    Serial Numbers Serial Numbers Frame number The frame and engine serial numbers uniquely identify your scooter and are required in order to register your scooter. They may also be required when ordering replacement parts. To check the frame number, open the seat. P.

  • Page 297: Fuels Containing Alcohol

    Fuels Containing Alcohol Fuels Containing Alcohol The use of petrol containing more than 10% ethanol may: Some conventional fuels blended with alcohol Damage the painting of the fuel tank. ● are available in some locales to help reduce Damage the rubber tubes of the fuel line. ●...

  • Page 298: Catalytic Converter

    A defective catalytic converter contributes to air pollution and can impair your engine's performance. A replacement unit must be an original Honda part or equivalent.

  • Page 299: Specifications

    V-Matic (2.52:1 to 0.81:1) Primary reduction Minimum turning radius 1.90 m (6.2 ft) 149.3 cm (9.109 Final reduction 10.647 PCX 150 AG, CO Displacement cu-in) type Bore x stroke 57.300 x 57.907 mm (2.2559 x 2.2798 in) Compression ratio 10.6:1...
  • Page 300 0.14 L (0.15 US qt, 0.12 Imp qt) disassembly Tyre air Front 200 kPa (2.00 kgf/cm , 29 psi) Recommended pressure Honda DOT 3 or DOT 4 Brake Fluid brake fluid (Driver and Rear 250 kPa (2.50 kgf/cm , 36 psi) Cooling passenger) system 0.48 L (0.51 US qt, 0.42 Imp qt)
  • Page 301 Specifications Bulbs Torque Specifications ■ ■ Headlight Oil plug 20 N·m (2.0 kgf·m, 15 lbf·ft) Brakelight/Taillight Engine oil drain bolt 24 N·m (2.4 kgf·m, 18 lbf·ft) Front turn signal Rear turn signal License plate light Position light Fuses ■ Main fuse A 25 A Main fuse B 15 A...

  • Page 302: Index

    Index Catalytic Converter........141 Accessories ............13 Centre Compartment........64 Average Fuel Mileage Meter......20 Clock ..............19 Compartment Document Bag ..........132 Battery............73, 82 Owner’s Manual..........132 Brakes Coolant............... 92 Brake Lever Freeplay......... 97 Crankcase Breather ........103 Fluid ..............
  • Page 303 Headlight Dimmer Switch ......28 Helmet Holder..........63 High Beam Indicator........25 High Coolant Temperature Indicator ..25 Labels..............6 Honda SMART Key ........130 Load Limits ............14 Honda SMART Key Indicator ......26 Loading Guidelines.......... 14 Honda SMART Key System ......31...
  • Page 304 Maintenance Recommended Fundamentals ............. 71 Coolant ..............76 Importance ............67 Fuel ................ 59 Safety ..............67 Oil ................75 Schedule............... 68 Refuelling............59 Maximum Weight Limit......14 , 142 Removal Modifications............ 13 Battery..............82 Battery Cover ............83 Front Lid ............... 84 Odometer..........
  • Page 305 Starting the Engine ......... 54 Storage Warning Indicator On........110 Centre Compartment........64 Washing Your Scooter........133 Equipment ............62 Weight Limit ............. 14 Front Box.............. 65 Owner’s Manual ........64, 132 Tool Kit..............64 Storing Your Scooter ........137 Switches .............
