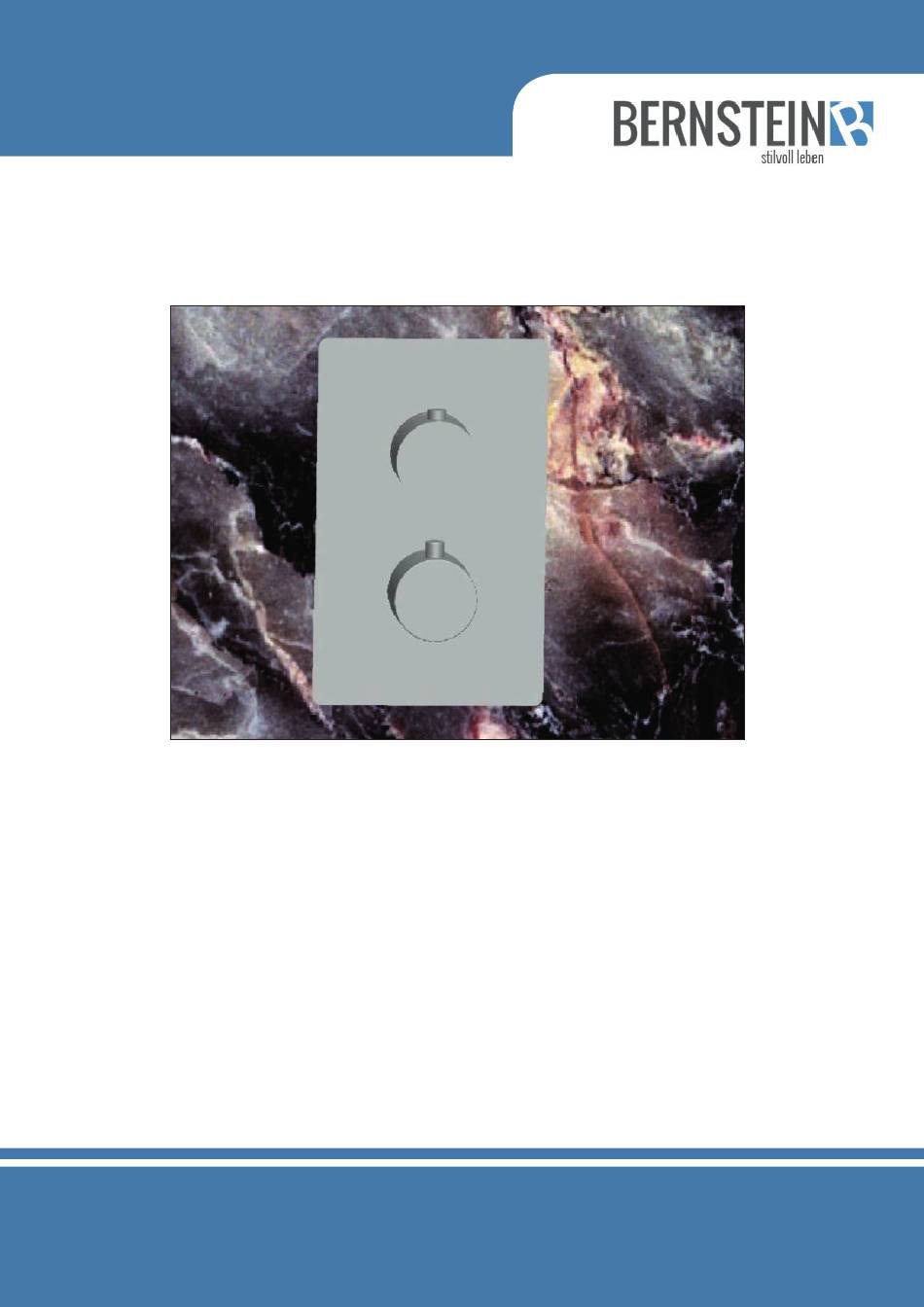

- Page 1 LTA 1002 Unterputz-Duscharmatur MONTAGEANLEITUNG Stand SEPT 2016...
- Page 2 LTA 1002 Unterputz-Duscharmatur Bohren Sie in die Wand ein 80 bis 95mm tiefes Loch. Kacheln Wand 80 bis 95 mm Setzen Sie den Unterputz-Grundkörper in das Loch ein und verbinden Sie die Wasserleitungen mit dem Unterputz-Grundkörper.
- Page 3 Schließen Sie die Leitungen ihren Funktionen entsprechend an. Ausgang 2-B Ausgang 1-C Ausgang 3-A Heißwasser-Eingang Kaltwasser-Eingang Bohren Sie Löcher für die Schrauben des Unterputz-Grundkörpers und setzen Sie die Dübel ein.
- Page 4 LTA 1002 Unterputz-Duscharmatur Ziehen Sie anschließend die Schrauben fest. Nehmen Sie die drei Schutzkappen ab und montieren Sie die Griffe. Führen Sie eine Dichtigkeitskontrolle durch, indem Sie heißes, kaltes und Mischwasser laufen lassen.
- Page 5 Entfernen Sie die Griffe wieder und ersetzen Sie sie durch die Schutzkappen. Verputzen Sie dann die Wand. Fliesen Sie anschließend die Wand.
- Page 6 LTA 1002 Unterputz-Duscharmatur Schneiden Sie die Form für die Armatur. Nehmen Sie die Schutzkappen ab und montieren Sie die Platte der Armatur.
- Page 7 Montieren Sie die Griffe, ziehen Sie die Schrauben an und prüfen Sie zum Schluß die Dichtigkeit bei geschlossenen Hähnen.
- Page 8 ceramic tile wall outlet 2 -B outlet 3 -C outlet 1 -A hot water inlet cold water inlet slotting in the wall put the installation box in put the installation box, connect the pipes the depth of hole is and drill holes on the wall, according to functions the slot and connect water pipe insert the plastic expansile screws...
