TOOLCRAFT TO-7116288 Operating Instructions

Bedienungsanleitung
Elektrischer Präzisionsschraubendreher mit
Bitsatz
Best.-Nr. 2372096
1 Bestimmungsgemäße Verwendung
Bei diesem Produkt handelt es sich um einen elektronischen Präzisionsschraubendreher mit LED-Licht.
Im Inneren ist ein Akku verbaut, der über den USB-C
Der Kontakt mit Feuchtigkeit ist in jedem Fall zu vermeiden.
Das Produkt ist ausschließlich für den Innengebrauch bestimmt. Verwenden Sie es also nicht im Freien.
Der Kontakt mit Feuchtigkeit ist in jedem Fall zu vermeiden.
Dieses Produkt entspricht den gesetzlichen, nationalen und europäischen Anforderungen.
Aus Sicherheits- und Zulassungsgründen dürfen Sie dieses Produkt nicht umbauen und/oder verändern.
Falls Sie das Produkt für andere als die zuvor genannten Zwecke verwenden, könnte das Produkt be-
schädigt werden.
Unsachgemäßer Gebrauch kann zu Kurzschluss, Feuer, Stromschlag oder anderen Gefährdungen füh-
ren.
Lesen Sie sich die Bedienungsanleitung sorgfältig durch und bewahren Sie sie sicher auf. Geben Sie das
Produkt nur zusammen mit der Bedienungsanleitung an Dritte weiter.
Alle enthaltenen Firmennamen und Produktbezeichnungen sind Warenzeichen der jeweiligen Inhaber. Al-
le Rechte vorbehalten.

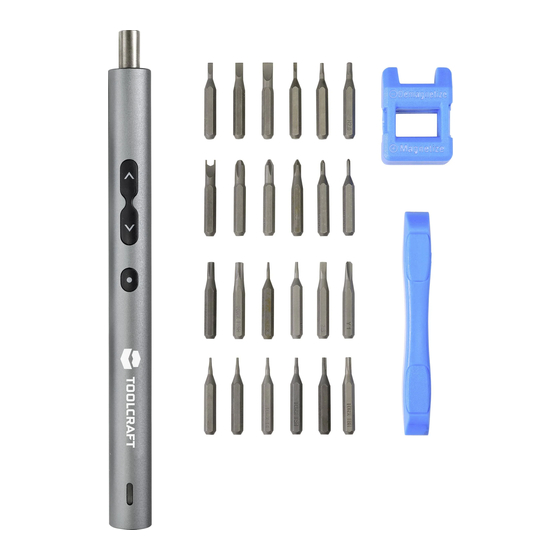

2 Lieferumfang
■
Produkt
■
1 x Bitsatz (24-teilig)
■
TM
Ladekabel mit USB-C - und USB-A-Stecker
■
Werkzeug zum Magnetisieren/Entmagnetisieren
■
Nageleisen aus Kunststoff
■
Bedienungsanleitung
3 Neueste Informationen zum Produkt
Laden Sie sich die aktuellste Version dieser Bedienungsanleitung über den Link
downloads herunter oder scannen Sie den abgebildeten QR-Code. Befolgen Sie die Anweisungen auf der
Webseite.
4 Symbolerklärung
Das Symbol mit dem Ausrufezeichen im Dreieck wird verwendet, um auf wichtige Informatio-
nen in diesem Dokument hinzuweisen. Lesen Sie diese Informationen immer aufmerksam.
5 Sicherheitshinweise
Lesen Sie sich die Bedienungsanleitung sorgfältig durch und beachten Sie insbeson-
dere die Sicherheitshinweise. Sollten Sie die in dieser Bedienungsanleitung enthalte-
nen Sicherheitshinweise und Informationen für einen ordnungsgemäßen Gebrauch
nicht beachten, übernehmen wir keine Haftung für daraus resultierende Verletzungen
oder Sachschäden. Darüber hinaus erlischt in solchen Fällen die Gewährleistung/Ga-
rantie.
5.1 Allgemein
■
Das Produkt ist kein Spielzeug. Halten Sie es von Kindern und Haustieren fern.
■
Lassen Sie Verpackungsmaterial nicht achtlos herumliegen. Dieses könnte für Kinder zu einem ge-
fährlichen Spielzeug werden.
■
Falls Sie Fragen haben, die mit diesem Dokument nicht beantwortet werden können, wenden Sie sich
an unseren technischen Kundendienst oder an sonstiges Fachpersonal.
5.2 Handhabung
■
Wenn kein sicherer Betrieb mehr möglich ist, nehmen Sie das Produkt außer Betrieb und schützen
Sie es vor unbeabsichtigter Verwendung. Der sichere Betrieb ist nicht mehr gewährleistet, wenn das
Produkt:
– sichtbare Beschädigungen aufweist,
– nicht mehr ordnungsgemäß funktioniert,
– über einen längeren Zeitraum unter ungünstigen Umgebungsbedingungen gelagert wurde oder
– erheblichen Transportbelastungen ausgesetzt wurde.
■
Gehen Sie stets vorsichtig mit dem Produkt um. Stöße, Schläge oder das Herunterfallen aus geringer
Höhe können das Produkt beschädigen.
■
Wenden Sie sich an eine Fachkraft, wenn Sie Zweifel über die Arbeitsweise, die Sicherheit oder den
Anschluss des Gerätes haben.
5.3 Betriebsumgebung
■
Setzen Sie das Produkt keiner mechanischen Beanspruchung aus.
■
Schützen Sie das Produkt vor extremen Temperaturen, starken Stößen, brennbaren Gasen, Dämpfen
und Lösungsmitteln.
■
Schützen Sie das Produkt vor hoher Feuchtigkeit und Nässe.
■
Schützen Sie das Produkt vor direkter Sonneneinstrahlung.
5.4 Li-Ionen-Akku
■
Beschädigen Sie den Akku niemals. Bei Beschädigung des Akkugehäuses besteht Explosions- und
Brandgefahr!
■
Die Kontakte/Anschlüsse des Akkus dürfen nicht kurzgeschlossen werden. Werfen Sie den Akku
bzw. das Produkt nicht ins Feuer. Es besteht Explosions- und Brandgefahr!
■
Laden Sie den Akku auch bei Nichtverwendung des Produkts regelmäßig wieder auf. Die verwendete
Akkutechnik erlaubt das Aufladen des Akkus ohne vorherige Entladung.
■
Lassen Sie den Akku des Produkts während des Ladevorgangs niemals unbeaufsichtigt.
1
TM
-Anschluss wieder aufgeladen werden kann.
www.conrad.com/
■
Platzieren Sie das Produkt während des Ladevorgangs auf einer hitzebeständigen Oberfläche. Eine
gewisse Erwärmung beim Ladevorgang ist normal.
5.5 Bedienung
■
Lebensgefahr durch einen elektrischen Schlag! Berühren Sie unter keinen Umständen spannungsfüh-
rende elektrische Komponenten oder Teile. Unterbrechen Sie immer zuerst die Stromversorgung!
■
Das Berühren von Kondensatoren (oder ähnlichen Bauteilen) oder von Leitungen/Kabeln, die an Kon-
densatoren angeschlossen sind, kann einen tödlichen elektrischen Schlag nach sich ziehen! Konden-
satoren können auch noch Stunden nach dem Abschalten der Betriebsspannung geladen sein!
■
Um elektrostatische Entladungen (ESD), die zu Schäden an empfindlichen elektronischen Kompo-
nenten führen können, zu verhindern, wird empfohlen, ein Erdungssystem zur Ableitung von Störströ-
men und der Begrenzung von Spannungsabfällen einzurichten. Zum Beispiel: ESD-Armband, Er-
dungsmatte, geerdete Werkbank oder ähnliche geeignete Mittel.
6 Ladevorgang
■
Lässt die Leistung des Produkts nach, sollten Sie den Akku zeitnah wieder aufladen.
■
Nehmen Sie zum Aufladen des Akkus das USB-Ladekabel zur Hand und schließen Sie das eine En-
de an eine geeignete USB-Stromversorgung und das andere Ende an den USB-C
Produkts an.
■
LED-Statusanzeige: weiß (Akku wird geladen), grün (Akku vollständig geladen).

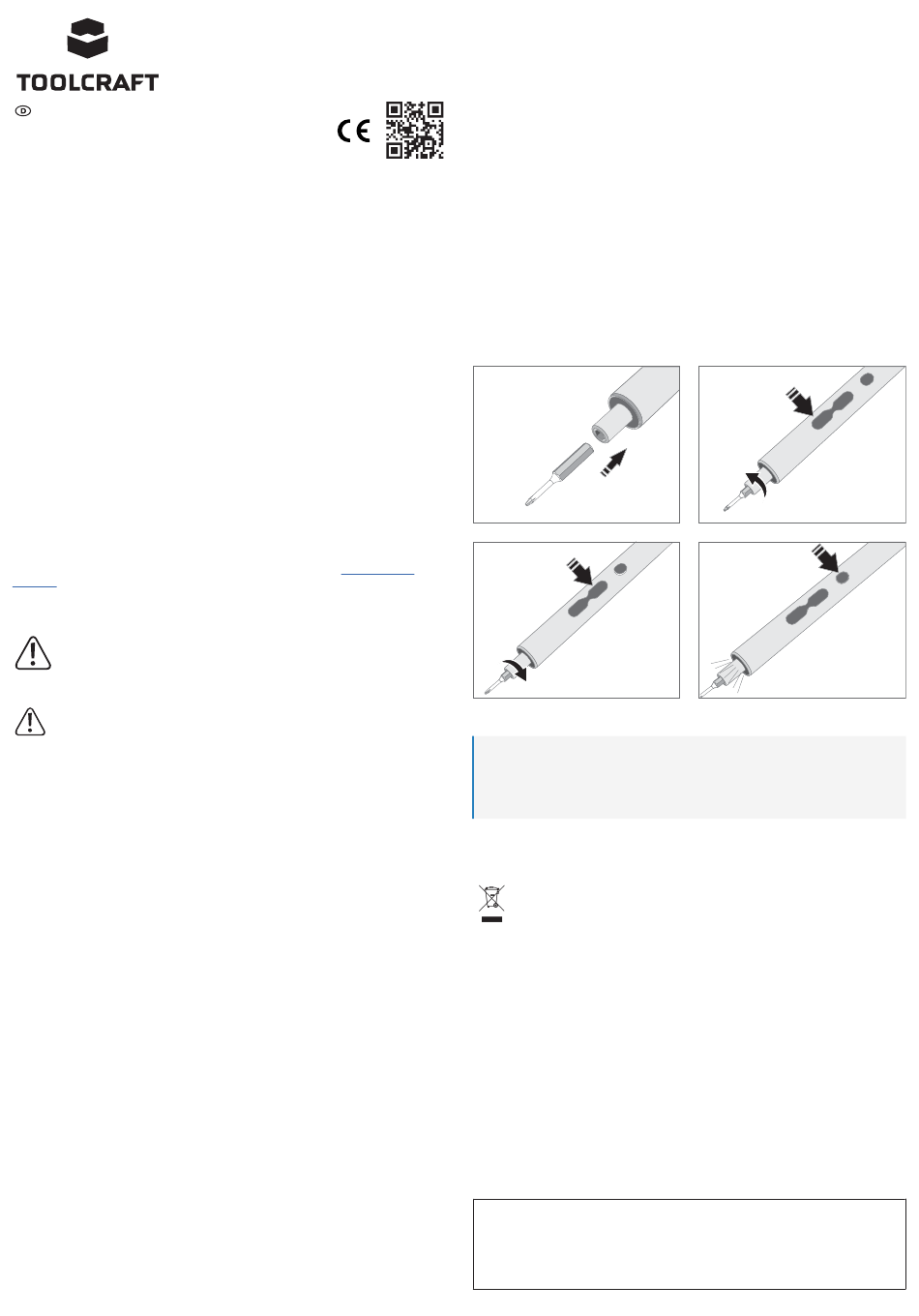

7 Bedienung
■
Sollte das Bit nicht ordnungsgemäß in der Aufnahme stecken bleiben, können Sie dies mit dem
Werkzeug zum Magnetisieren/Entmagnetisieren beheben. Beachten Sie die sich auf dem Werkzeug
befindlichen Markierungen.
■
Sollte der Elektromotor nicht genügend Drehmoment zum Entfernen der Schraube liefern, helfen Sie
mit einem Handschraubendreher nach.
Stecken Sie ein Bit
in die Aufnahme.
Drücken Sie hier,
um die Schraube
herauszudrehen.
8 Reinigung und Wartung
Wichtig:
– Verwenden Sie keine aggressiven Reinigungsmittel, Reinigungsalkohol oder andere chemische
Lösungsmittel. Diese können zu Schäden am Gehäuse und zu Fehlfunktionen des Produkts füh-
ren.
– Tauchen Sie das Produkt nicht in Wasser.
1. Trennen Sie das Produkt von der Stromversorgung.
2. Verwenden Sie zum Reinigen des Produkts ein trockenes, faserfreies Tuch.
9 Entsorgung
Elektronische Geräte sind recycelbar und gehören nicht in den Hausmüll. Entsorgen Sie das
Produkt am Ende seiner Nutzungsdauer gemäß den einschlägigen Gesetzen.
Sie erfüllen damit die gesetzlichen Verpflichtungen und leisten Ihren Beitrag zum Umweltschutz.
10 Technische Daten
Eingang ................................................ 5 V/DC über USB-C
Akku....................................................... 3,7 V, Lithium-Ionen-Akku, 330 mAh
Ladedauer des Akkus............................ etwa 50 min
Bits (Schraubendreher) ......................... PH000, PH00, PH0, PH1, PH2 / SL1,5, SL2,0, SL3,0, SL4,0 /
Drehmoment.......................................... Motor: max. 0,35 Nm (mit vollständig geladenem Akku), Hand-
Leerlaufdrehzahl.................................... 180 U/min
LED-Lichtquelle ..................................... 3 LEDs
Betriebs-/Lagerbedingungen ................ +10 bis +40 ºC, 40 – 85 % rF (nicht kondensierend)
Abmessungen (Ø × H) .......................... Schraubendreher: 15,5 x 180 mm
Gewicht (ca.) ........................................ 256 g
Dies ist eine Publikation der Conrad Electronic SE, Klaus-Conrad-Str. 1, D-92240 Hirschau (www.conrad.com).
Alle Rechte einschließlich Übersetzung vorbehalten. Reproduktionen jeder Art, z. B. Fotokopie, Mikroverfilmung, oder
die Erfassung in elektronischen Datenverarbeitungsanlagen, bedürfen der schriftlichen Genehmigung des Herausge-
bers. Nachdruck, auch auszugsweise, verboten. Die Publikation entspricht dem technischen Stand bei Drucklegung.
Copyright by Conrad Electronic SE.
*2372096_V2_1121_dh_mh_de I2/O2
Drücken Sie hier,
um die Schraube
hineinzudrehen.
Drücken Sie hier,
um das LED-Licht
ein-/auszuschalten.
TM
T2, T3, T4, T5H, T6H, T8H, T10H, T15H, H1,5, H2,0 / P2 0,8,
P5 1,2 / U2,6 / Y1 / 2,3
betrieb: max. 3 Nm
Bits: 4 x 28 mm
TM
-Eingang des
