BEDIENUNGSANLEITUNG
6-in-1 Brennkolben-Set
Best.-Nr. 1372165
Bestimmungsgemäße Verwendung
Das Produkt dient zur Verzierung verschiedener Materialien, wie z. B Holz, Leder, Kork, Textilien, etc. Das
Produkt ist eine Kombination aus folgenden Werkzeugen:
• Brennkolben bzw. Brennstempel
• Heißschneider
• Lötkolben
Eine Verwendung ist nur in geschlossenen Räumen, also nicht im Freien erlaubt. Der Kontakt mit
Feuchtigkeit, z.B. im Badezimmer u.ä. ist unbedingt zu vermeiden.
Aus Sicherheits- und Zulassungsgründen (CE) dürfen Sie das Produkt nicht umbauen und/oder verändern.
Falls Sie das Produkt für andere Zwecke verwenden, als zuvor beschrieben, kann das Produkt beschädigt
werden. Außerdem kann eine unsachgemäße Verwendung Gefahren wie zum Beispiel Kurzschluss, Brand,
Stromschlag, etc. hervorrufen. Lesen Sie sich die Bedienungsanleitung genau durch und bewahren Sie
diese auf. Reichen Sie das Produkt nur zusammen mit der Bedienungsanleitung an dritte Personen weiter.
Das Produkt entspricht den gesetzlichen, nationalen und europäischen Anforderungen. Alle enthaltenen
Firmennamen und Produktbezeichnungen sind Warenzeichen der jeweiligen Inhaber. Alle Rechte
vorbehalten.

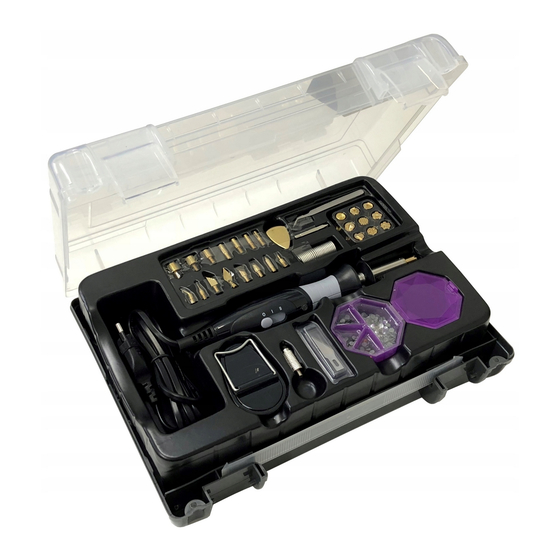

Lieferumfang
• Brennkolben
• 16 x Brennstempel und -spitze
• 7 x Hotfix-Aufsatz
• 2 x Spitze zur Schablonenerstellung
• 2-teiliges Heißschneider-Set
• Mini-Bügelaufsatz
• Lötspitze
Aktuelle Bedienungsanleitungen:
1. Öffnen Sie die Internetseite www.conrad.com/downloads in einem Browser
oder scannen Sie den rechts abgebildeten QR-Code.
2. Wählen Sie den Dokumententyp und die Sprache aus und geben Sie dann
die entsprechende Bestellnummer in das Suchfeld ein. Nach dem Start des
Suchvorgangs können Sie die gefundenen Dokumente herunterladen.
Sicherheitshinweise
Lesen Sie sich die Bedienungsanleitung aufmerksam durch und beachten Sie
insbesondere die Sicherheitshinweise. Falls Sie die Sicherheitshinweise und die
Angaben zur sachgemäßen Handhabung in dieser Bedienungsanleitung nicht befolgen,
übernehmen wir für dadurch resultierende Personen-/Sachschäden keine Haftung.
Außerdem erlischt in solchen Fällen die Gewährleistung/Garantie.
a) Personen / Produkt
• Das Produkt ist kein Spielzeug. Halten Sie es von Kindern und Haustieren fern.
• Lassen Sie das Verpackungsmaterial nicht achtlos liegen. Dieses könnte für Kinder zu einem
gefährlichen Spielzeug werden.
• Schützen Sie das Produkt vor extremen Temperaturen, direktem Sonnenlicht, starken
Erschütterungen, hoher Feuchtigkeit, Nässe, brennbaren Gasen, Dämpfen und Lösungsmitteln.
• Setzen Sie das Produkt keiner mechanischen Beanspruchung aus.
• Wenn kein sicherer Betrieb mehr möglich ist, nehmen Sie das Produkt außer Betrieb und
schützen Sie es vor unbeabsichtigter Verwendung. Der sichere Betrieb ist nicht mehr
gewährleistet, wenn das Produkt:
- sichtbare Schäden aufweist,
- nicht mehr ordnungsgemäß funktioniert,
- über einen längeren Zeitraum unter ungünstigen Umgebungsbedingungen gelagert wurde
oder
- erheblichen Transportbelastungen ausgesetzt wurde.
• Gehen Sie vorsichtig mit dem Produkt um. Durch Stöße, Schläge oder dem Fall aus bereits
geringer Höhe wird es beschädigt.
• Die Netzsteckdose muss sich in der Nähe des Geräts befinden und leicht zugänglich sein.
• Ziehen Sie Netzstecker nie an der Leitung aus der Steckdose, ziehen Sie sie immer nur an den
dafür vorgesehenen Griffflächen aus der Netzsteckdose.
• Ziehen Sie bei längerer Nichtbenutzung den Netzstecker aus der Netzsteckdose.
• Ziehen Sie aus Sicherheitsgründen bei einem Gewitter immer den Netzstecker aus der
Netzsteckdose.
Version 02/16
• Mini-Bügeleisen
• Strasssteinkolben
• Schablonenschneider
• Lötdraht (bleifrei)
• Hotfix-Strasssteine
• Pinzette
• Ablageständer
• Aufbewahrungskoffer
• Bedienungsanleitung
• Beachten Sie, dass das Netzkabel nicht gequetscht, geknickt, durch scharfe Kanten beschädigt
oder anders mechanisch belastet wird. Vermeiden Sie eine übermäßige thermische Belastung
des Netzkabels durch große Hitze oder große Kälte. Verändern Sie das Netzkabel nicht. Wird
dies nicht beachtet, kann das Netzkabel beschädigt werden. Ein beschädigtes Netzkabel kann
einen lebensgefährlichen elektrischen Schlag zur Folge haben.
• Sollte die Netzleitung Beschädigungen aufweisen, so berühren Sie sie nicht. Schalten Sie zuerst
die zugehörige Netzsteckdose stromlos (z.B. über den zugehörigen Sicherungsautomaten)
und ziehen Sie danach den Netzstecker vorsichtig aus der Netzsteckdose. Betreiben Sie das
Produkt auf keinen Fall mit beschädigter Netzleitung.
• Ein beschädigtes Netzkabel darf nur vom Hersteller, einer von ihm beauftragten Werkstatt oder
einer ähnlich qualifizierten Person ersetzt werden, um Gefährdungen zu vermeiden.
• Netzstecker dürfen nie mit nassen Händen ein- oder ausgesteckt werden.
• Als Spannungsquelle darf nur eine ordnungsgemäße Netzsteckdose (230 V/AC, 50 Hz) des
öffentlichen Versorgungsnetzes verwendet werden.
• Prüfen Sie vor dem Anschluss an das Stromnetz, ob die Anschlusswerte am Typenschild des
Produktes mit denen Ihrer Hausstromversorgung übereinstimmen.
• Wenden Sie das Produkt nicht an Menschen oder Tieren an.
• Das Produkt ist nur für den Heimgebrauch geeignet.
• Dieses Gerät ist nicht dafür bestimmt, durch Personen (einschließlich Kinder) mit
eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten oder mangels
Erfahrung und/oder mangels Wissen benutzt zu werden, es sei denn, sie werden durch eine
für ihre Sicherheit zuständige Person beaufsichtigt oder erhielten von ihr Anweisungen, wie
das Gerät zu benutzen ist.
• Kinder müssen beaufsichtigt werden, damit sie nicht mit dem Gerät spielen.
• Das vordere Ende des Produkts wird während des Betriebs sehr heiß und kann zu
schwerwiegenden Verbrennungen führen. Halten Sie das Produkt nur am Handgriff fest.
• Beim Schmelzen von Materialien können giftige Dämpfe entstehen. Halten Sie ausreichend
Abstand.
• Arbeiten Sie immer an gut belüfteten Orten, da die evtl. entstehenden Dämpfe Ihre Augen und
Atemwege reizen oder schädigen können.
• Halten Sie ausreichend Abstand zu brennbaren Materialien wie Papier, Gardinen, etc.
• Scharfe und spitze Gegenstände und Werkzeuge können zu Verletzungen führen!
• Lassen Sie das Produkt nicht unbeaufsichtigt, während es mit der Stromversorgung verbunden
ist.
• Lassen Sie das Produkt nicht unbeaufsichtigt abkühlen. Es besteht Brandgefahr!
• Verstauen Sie das Produkt erst dann im Koffer, nachdem es vollständig abgekühlt ist.
• Verwenden Sie eine ebene, feuerfeste Unterlage.
• Stellen Sie sicher, dass das Produkt nicht herunterfallen kann. Es besteht Verletzungsgefahr
und Brandgefahr.
• Platzieren Sie das Produkt immer auf dem Ablageständer, wenn Sie es nicht verwenden.
• Bearbeiten Sie keine Materialien mit lackierter Oberfläche.
b) Sonstiges
• Wenden Sie sich an eine Fachkraft, wenn Sie Zweifel über die Arbeitsweise, die Sicherheit
oder den Anschluss des Produktes haben.
• Lassen Sie Wartungs-, Anpassungs- und Reparaturarbeiten ausschließlich von einem
Fachmann bzw. einer Fachwerkstatt durchführen.
• Sollten Sie noch Fragen haben, die in dieser Bedienungsanleitung nicht beantwortet werden,
wenden Sie sich an unseren technischen Kundendienst oder an andere Fachleute.
Zubehör
Brennspitzen
Brennstempel
Heißschneider-Set
Lötspitze
Hotfix-Aufsätze
Spitzen zur
Schablonenerstellung
Mini-Bügelaufsatz
