INSTALLATION INSTRUCTIONS
(Simplified Version)
Air Conditioner
This air conditioner uses the refrigerant R32 or R410A.
Model No.
Indoor Units
Indoor Units
Type
Type

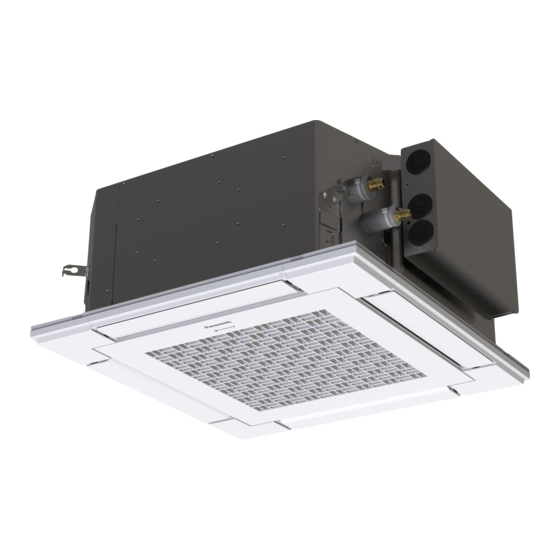

4-Way Cassette
Y3
60 × 60
* Panel (optional parts)
SCAN 2D-BARCODE FOR FULL
INSTALLATION INSTRUCTIONS
https://eu.datanavi.ac.smartcloud.panasonic.com/documents/
ENGLISH
Read through the Installation Instructions before you proceed
with the installation. In particular, you will need to read under the
"IMPORTANT!" section at the top of the page.
This booklet mainly mentions the safety-related regulatory matters.
Regarding the contents of the installation, please scan the matrix
two-dimensional (2D) barcode and refer to the detailed manuals.
Panasonic will accept no responsibility for any accident or damage
that occurs as a result of such improper installation in any way not
described in the detailed manuals. Also, malfunction caused by
incorrect installation is not covered by the product warranty.
FRANÇAIS
Lisez les instructions d'installation avant de commencer l'installation.
En particulier, vous devez lire la section « IMPORTANT! » en haut
de la page.
Ce livret décrit principalement des questions réglementaires et de
sécurité. Pour des explications sur l'installation, veuillez scanner
le code-barres 2D de la matrice et vous reporter aux manuels
détaillés. Panasonic n'assume aucune responsabilité pour tout
accident ou dommage qui se produit à la suite d'une mauvaise
installation effectuée d'une manière qui n'est pas décrite dans les
manuels détaillés. De plus, le dysfonctionnement provoqué par une
installation incorrecte n'est pas couvert par la garantie du produit.
ESPAÑOL
Lea las Instrucciones de instalación antes de proceder con la
instalación del equipo. En concreto, deberá leer detenidamente la
sección "¡IMPORTANTE!" situada al principio de la página.
En este folleto se describen principalmente las cuestiones
relacionadas con la seguridad y reglamentarias. Si desea consultar
explicaciones relativas a la instalación, escanee el código de barras
2D de matriz y consulte los manuales detallados. Panasonic no
aceptará responsabilidad alguna derivada de accidentes o daños
resultantes de una instalación inadecuada realizada de formas
no descritas en los manuales detallados. Además, la garantía del
producto no incluye los fallos de funcionamiento ocasionados por
una instalación incorrecta.
Cont.
15
22
S-15MY3E S-22MY3E S-28MY3E S-36MY3E S-45MY3E S-56MY3E
Rated Capacity
28
36
45
(CZ-KPY4)*
DEUTSCH
Lesen Sie die Installationsanleitung, bevor Sie mit der Installation
beginnen. Insbesondere die Hinweise im Abschnitt „WICHTIG!"
oben auf der Seite müssen unbedingt gelesen werden.
Diese Broschüre beschreibt hauptsächlich sicherheitsrelevante
und regulatorische Angelegenheiten. Für Erläuterungen, die die
Installation betreffen, scannen Sie bitte den Matrix-2D-Barcode
und beziehen sich auf die detaillierten Handbücher. Panasonic
übernimmt keinerlei Haftung für irgendwelche Unfälle oder Schäden,
die durch eine unsachgemäße Installation auf eine nicht in den
detaillierten Handbüchern beschriebene Weise verursacht werden.
Auch Funktionsstörungen, die durch eine falsche Installation
verursacht werden, sind nicht von der Produktgarantie abgedeckt.
ITALIANO
Leggere le Istruzioni di installazione prima di procedere con
l'installazione. Prestare particolare attenzione alla sezione
"IMPORTANTE!" all'inizio della pagina.
Questo opuscolo descrive principalmente argomenti inerenti la
sicurezza e normativi. Per le spiegazioni riguardanti l'installazione,
scansionare il codice a barre 2D a matrice e fare riferimento
ai manuali dettagliati. Panasonic declina ogni responsabilità
per incidenti o danni derivanti da un'installazione inadeguata,
eseguita diversamente da come descritto nei manuali dettagliati. I
malfunzionamenti causarti da un'installazione errata inoltre non sono
coperti dalla garanzia.
NEDERLANDS
Lees de installatie-instructies zorgvuldig door voor u begint met de
installatie. U moet vooral het gedeelte waar "BELANGRIJK!" boven
staat heel goed lezen.
Dit boekwerkje beschrijft voornamelijk zaken die te maken
hebben met de veiligheid en met regelgeving. Voor uitleg over de
installatie kunt u de matrix 2D-streepjescode scannen en dan de
gedetailleerde handleidingen raadplegen. Panasonic aanvaardt
geen enkele aansprakelijkheid voor enig ongeval of enige schade
als gevolg van een ondeugdelijke installatie die is uitgevoerd
op een manier die niet wordt beschreven in de gedetailleerde
handleidingen. Ook worden storingen veroorzaakt door een
incorrecte installatie niet gedekt door de garantie op het product.
56
ACXF60-47120
