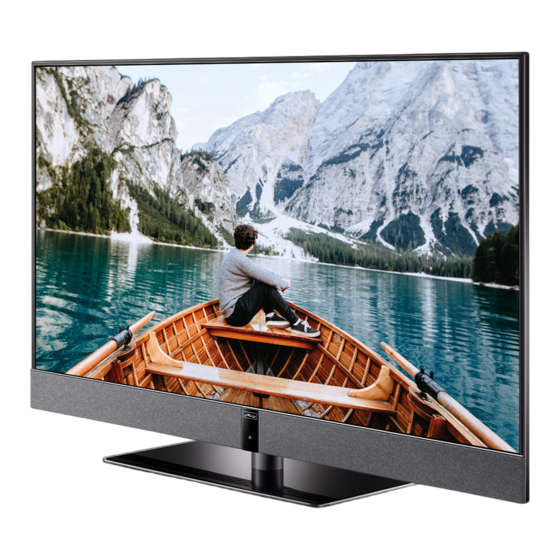

Metz Calea Compact 32TZ39 Disassembly Instructions

Metz Calea Compact 32TZ39 Disassembly Instructions

Advertisement

Metz Consumer Electronics GmbH
Ohmstrasse 55 - 90513 Zirndorf
Tel. (0911) 9706-0 - info@metz-ce.de
Calea compact 32TZ39
Notwendige Werkzeuge:
Nessesary tools:
Torx T10
Torx T15
Torx T20
Torx T30

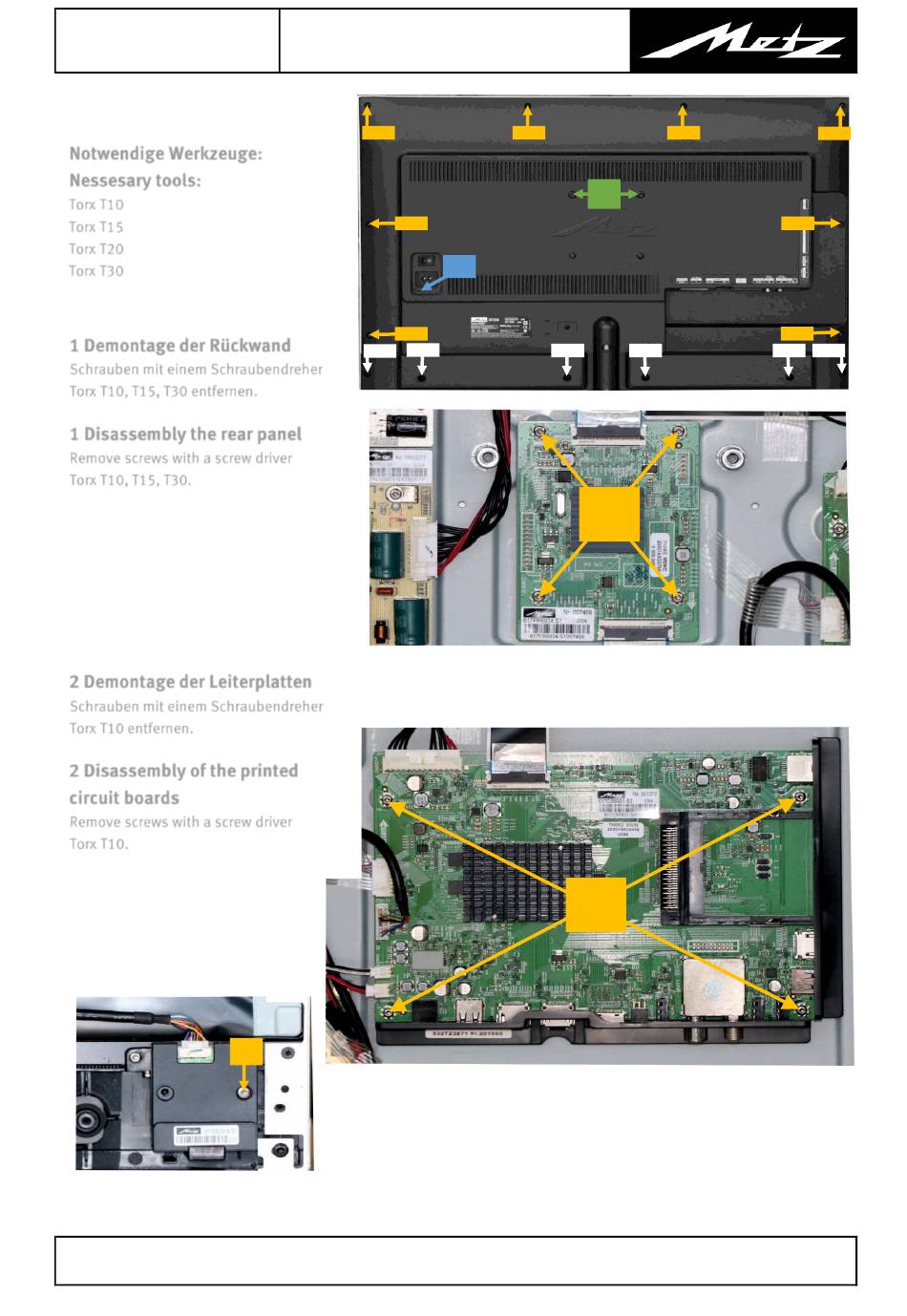

1 Demontage der Rückwand
Schrauben mit einem Schraubendreher
Torx T10, T15, T30 entfernen.

1 Disassembly the rear panel

Remove screws with a screw driver
Torx T10, T15, T30.
2 Demontage der Leiterplatten
Schrauben mit einem Schraubendreher
Torx T10 entfernen.
2 Disassembly of the printed
circuit boards
Remove screws with a screw driver
Torx T10.
Technische Änderungen und Irrtümer vorbehalten!
Technical changes and errors excepted!
Demontageanleitung
Disassembly instructions
T10
T10
T10
T15
T10
T10
T20
T15
T15
T10
T10
T30
T15
T10
U2012_40200_00
T10
T10
T10
T15
T15
