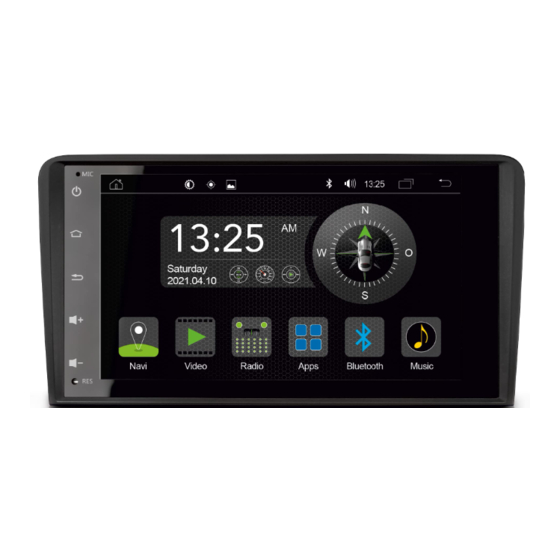

- Page 1 R - C 1 2 A D 1 A U D I A 3 / S 3 / R S 3 MONTAGEANLEITUNG D E V I C E I N S T A L L A T I O N M A N U A L D E / E N...
- Page 2 Dieses Gerät ist nicht kompatibel mit ihrem Fahrzeug wenn die Mittelkonsole mit einem 1 DIN Schacht ausgestattet ist. Der Einbau des Radical Geräts sollte von einem autorisierten Fachhändler durchgeführt werden. Zur Montage werden spezifische Kenntnisse und Werkzeuge benötigt. Unsachgemäßer Einbau kann zu Schäden am Fahrzeug und am Radical Gerät führen.
- Page 3 EINBAUBEISPIEL AUDI A3 DEMONTAGE UND VORBEREITUNG: 1. Lösen Sie mit dem beiliegenden Entriegelungswerkzeug (Nr. 17) Ihr Werksradio aus dem Radioschacht. Hierzu müssen alle vier Entriegelungsschlüssel eingeführt werden. 2. Das Gerät sollte sich nun ohne Kraftaufwand herausziehen lassen. 3. Um das Gerät vollständig aus dem Geräteschacht entfernen zu können, müssen Sie zuvor alle Steckanschlüsse (z.B.
- Page 4 INSTALLATION: 4. Montieren Sie die GPS-Antenne (Nr. 2) an einer geeigneten Stelle und achten Sie darauf, dass der GPS- Empfang nicht durch die Abschattung von metallischen Fahrzeugteilen negativ beeinflusst wird (Wärmeschutzverglasung etc.). Verlegen Sie das Anschlusskabel anschließend in den Radioschacht. 5.
- Page 5 Bereich der Radioschachts. Schieben Sie anschließend das Radical-Gerät vorsichtig und mit geringer Kraftaufwendung zurück in den Radioschacht. Drücken Sie den R- C12AD1 soweit nach innen, bis Sie hören wie die Verriegelung einklickt. Der Einbau des R-C12AD1 ist hiermit beendet.
- Page 6 DAB-Antenne Verlegen Sie das Antennenkabel an der A-Säule herab im Armaturenbrett entlang in den Radioschacht. BESTIMMEN DER ANTENNEEINBAUPOSITION...
- Page 7 EU Legal Representative: ACR S & V GmbH ∙ Industriestraße 35 ∙ D-79787 Lauchringen ∙ Germany RADICAL ∙ Bohrturmweg 1 ∙ CH-5330 Bad Zurzach ∙ Switzerland Hiermit erklärt ACR Brändli + Vögeli AG, dass der verwendete Funkanlagentyp der Richtlinie 2014/53/EU entspricht.
- Page 8 This head unit is not applicable to your car if the center console is a 1 DIN radio bay. The installation of the Radical device should be carried out by an authorized installer. Specific knowledge and tools are required to do the installation. Incorrect installation can cause damage to the vehicle and the Radical device.
- Page 9 EXAMPLE OF INSTALLATION AUDI A3 REMOVAL WORK AND PREPARATION: 1. Unlock the OE factory radio with the unlock tool (No. 17) contained in the set. You need to insert all four keys. 2. It should be possible to pull out the radio without applying brute force.
- Page 10 INSTALLATION: 4. Install the GPS antenna (No. 2) in a suitable position, making sure that the GPS reception is not adversely affected by unwanted shielding of metallic vehicle parts (thermal insulation glazing, etc.). Then route the connection cable into the radio bay.
- Page 11 7. Neatly arrange the wires to the side, making room for the Radical device. Carefully slide it into the radio slot. Push back the R-C12AD1 until you hear the clicking sound of the latching mechanism. The installation of your R-C12AD1 is...
- Page 12 DAB antenna Route the antenna cable downwards along the A-pillar, along the dashboard and into the radio bay. WORKING OUT THE INSTALLATION POSITION OF THE ANTENNA...
- Page 13 ACR S & V GmbH ∙ Industriestraße 35 ∙ D-79787 Lauchringen ∙ Germany RADICAL ∙ Bohrturmweg 1 ∙ CH-5330 Bad Zurzach ∙ Switzerland Hereby, ACR Brändli + Vögeli AG declares that the type of radio equipment used complies with the 2014/53/EU Directive.
