Summary of Contents for RADICAL R-C11BM3

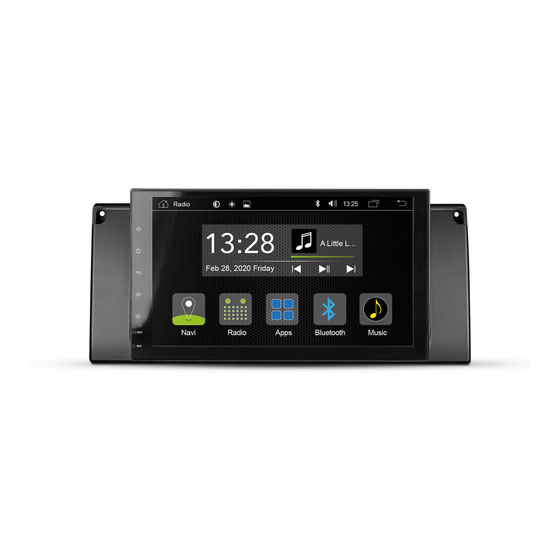

- Page 1 R - C 1 1 B M 3 B M W E 3 9 MONTAGEANLEITUNG D E V I C E I N S T A L L A T I O N M A N U A L D E / E N...
-
Page 2: Bitte Beachten
Zur Montage werden spezifische Kenntnisse und Werkzeuge benötigt. Unsachgemäßer Einbau kann zu Schäden am Fahrzeug und am Radical-Gerät führen. HINWEIS: Das Zielfahrzeug muss mit einem Radio- oder Navigationssystem ausgerüstet sein. Das Radical- Gerät ist nicht mit Fahrzeugen kompatibel, welche ab Werk mit einem Hybrid- oder Elektroantrieb ausgestattet sind. - Page 3 EINBAUBEISPIEL BMW E39 DEMONTAGE UND VORBEREITUNG: 1. Lösen Sie mit dem beiliegenden Entriegelungswerkzeug (Nr. 10) den das Originalgerät umgebenden Plastikrahmen aus seiner gesteckten Verankerung. Danach entfernen Sie die mit der Mittelkonsole verbundenen 2. Ziehen Sie nun das Werksradio aus dem Schacht ganz heraus und lösen das Kabel aus der Verbindung.
- Page 4 5. Um die metallische Radiohalterung aus dem Schacht entfernen zu können, müssen Sie nun alle mit der Mittelkonsole verbundenen Schauben, links wie rechts im Handschuhfach, lösen. Nur dann können Sie die Halterung aus dem Schacht herausnehmen, da diese etwas in den Umgebungsraum hineinragt.
-
Page 5: Installation
Schrauben fest an der Mittelkonsole. Setzten Sie wieder alle Schrauben, die Sie zuvor gelöst haben, wieder ein und drehen sie fest. Befestigen Sie danach die Plastikverkleidungen wieder an dem gewohnten Platz. Der Einbau des R-C11BM3 ist hiermit beendet. - Page 6 DAB-Antenne Verlegen Sie das Antennenkabel an der A-Säule herab im Armaturenbrett entlang in den Radioschacht. BESTIMMEN DER ANTENNEEINBAUPOSITION...
- Page 7 EU Legal Representative: ACR S & V GmbH ∙ Industriestraße 35 ∙ D-79787 Lauchringen ∙ Germany RADICAL ∙ Bohrturmweg 1 ∙ CH-5330 Bad Zurzach ∙ Switzerland Hiermit erklärt ACR Brändli + Vögeli AG, dass der verwendete Funkanlagentyp der Richtlinie 2014/53/EU entspricht.
-
Page 8: Compatibility List
Radical device. CAUTION: The target vehicle must be equipped with a radio or navigation system. The Radical unit is not compatible with vehicles that are factory fitted with a hybrid or electric drive. This device installation manual applies to vehicle platforms appearing in the compatibility list on the previous page, and in a condition as offered by the respective vehicle manufacturer. - Page 9 EXAMPLE OF INSTALLATION BMW E39 REMOVAL WORK AND PREPARATION: Use the supplied release tool (# 10) to release the trim frame. Then remove the screws connected to the center console. Now pull the factory radio out of the shaft completely and disconnect the cable from the connection.
- Page 10 To be able to remove the metallic radio bracket from the shaft, you must now loosen all the screws connected to the center console, left and right in the glove box. Only then can you...
- Page 11 Connect the respective main connection cable (No. 11/12) of the Radical device (# 1) with the Quadlock plug / ISO of the vehicle and close the Locking mechanism of the Plug. Connect then the CAN bus interface (No.
- Page 12 DAB antenna Route the antenna cable downwards along the A-pillar, along the dashboard and into the radio bay. WORKING OUT THE INSTALLATION POSITION OF THE ANTENNA...
-
Page 13: Connection Diagram
ACR S & V GmbH ∙ Industriestraße 35 ∙ D-79787 Lauchringen ∙ Germany RADICAL ∙ Bohrturmweg 1 ∙ CH-5330 Bad Zurzach ∙ Switzerland Hereby, ACR Brändli + Vögeli AG declares that the type of radio equipment used complies with the 2014/53/EU Directive.
