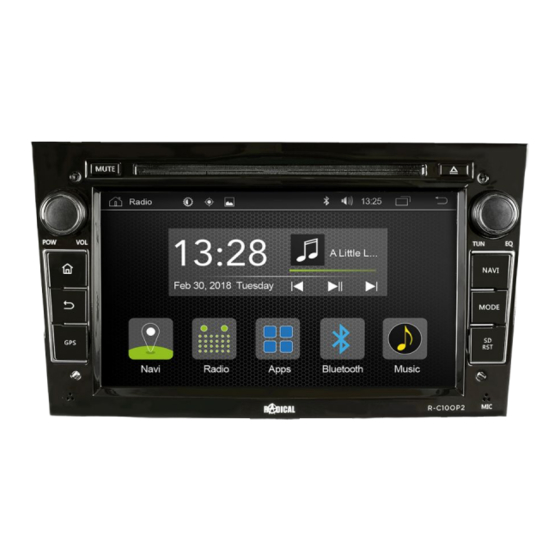

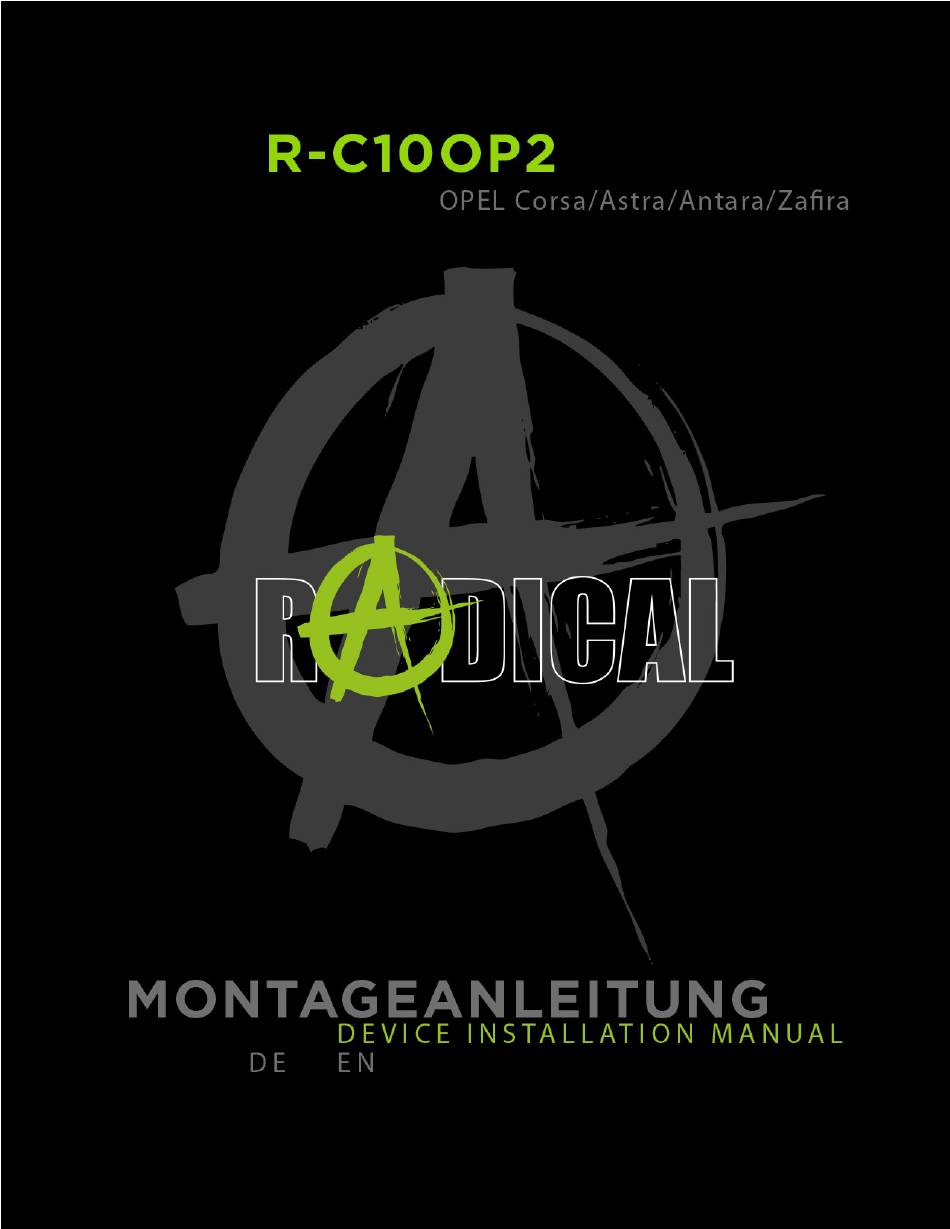

RADICAL R-C10OP2 Device Installation Manual

Opel corsa/astra/antara/zafira
Hide thumbs
Table of Contents

Advertisement

Available languages

Available languages

Quick Links

Download this manual

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the R-C10OP2 and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Related Manuals for RADICAL R-C10OP2

Summary of Contents for RADICAL R-C10OP2

  • Page 2: Bitte Beachten

    Zur Montage werden spezifische Kenntnisse und Werkzeuge benötigt. Unsachgemäßer Einbau kann zu Schäden am Fahrzeug und am Radical-Gerät führen. HINWEIS: Das Zielfahrzeug muss mit einem Radio- oder Navigationssystem ausgerüstet sein. Das Radical- Gerät ist nicht mit Fahrzeugen kompatibel, welche ab Werk mit einem Hybrid- oder Elektroantrieb ausgestattet sind.
  • Page 3 EINBAUBEISPIEL OPEL Zafira DEMONTAGE UND VORBEREITUNG: 1. Lösen Sie mit dem beiliegenden Entriegelungswerkzeug (Nr. 14) Ihr Werksradio aus dem Radioschacht. Hierzu müssen die zwei Entriegelungsschlüssel eingeführt werden. 2. Das Gerät sollte sich nun ohne Kraftaufwand herausziehen lassen. 3. Um das Gerät vollständig aus dem Geräteschacht entfernen zu können, müssen Sie zuvor alle Steckanschlüsse (z.B.

  • Page 4: Installation

    INSTALLATION: 4. Montieren Sie die GPS-Antenne (Nr. 2) an einer geeigneten Stelle und achten Sie darauf, dass der GPS- Empfang nicht durch die Abschattung von metallischen Fahrzeugteilen negativ beeinflusst wird (Wärmeschutzverglasung etc.). Verlegen Sie das Anschlusskabel anschließend in den Radioschacht. 5.
  • Page 5 Bereich der Radioschachts. Schieben Sie anschließend das Radical-Gerät vorsichtig und mit dosierter Kraftaufwendung zurück in den Radioschacht. Drücken Sie den R- C10OP2 soweit nach innen, bis Sie hören wie die Verriegelung einklickt. Der Einbau des R-C10OP2 ist hiermit beendet.
  • Page 6 ANSCHLUSSSCHEMA:...

  • Page 7: Compatibility List

    2007 > 2015 PLEASE NOTE: The installation of the Radical device should be carried out by an authorized installer. Specific knowledge and tools are required to do the installation. Incorrect installation can cause damage to the vehicle and the Radical device.
  • Page 8 EXAMPLE OF INSTALLATION OPEL Zafira REMOVAL WORK AND PREPARATION: 1. Unlock the OE radio with the unlock tool (No. 14) contained in the set. You need to insert two keys. 2. It should be possible to pull out the radio without applying brute force. 3.
  • Page 9 INSTALLATION: 4. Install the GPS antenna (No. 2) in a suitable position, making sure that the GPS reception is not adversely affected by unwanted shielding of metallic vehicle parts (thermal insulation glazing, etc.). Then route the connection cable into the radio bay.
  • Page 10 Connect the CAN bus interface (No. 12) to the main harness. Connect all the cables to the Radical device (No. 1), and the original antenna cables. 7. Before installing the Radical device (No. 1) remove the two transport securing screws.

  • Page 11: Connection Diagram

    CONNECTION DIAGRAM: Radical – Bohrturmweg 1 – CH-5330 Bad Zurzach – Schweiz/Switzerland – www.my-radical.com – RevA...
