Summary of Contents for RADICAL R-C10SK1

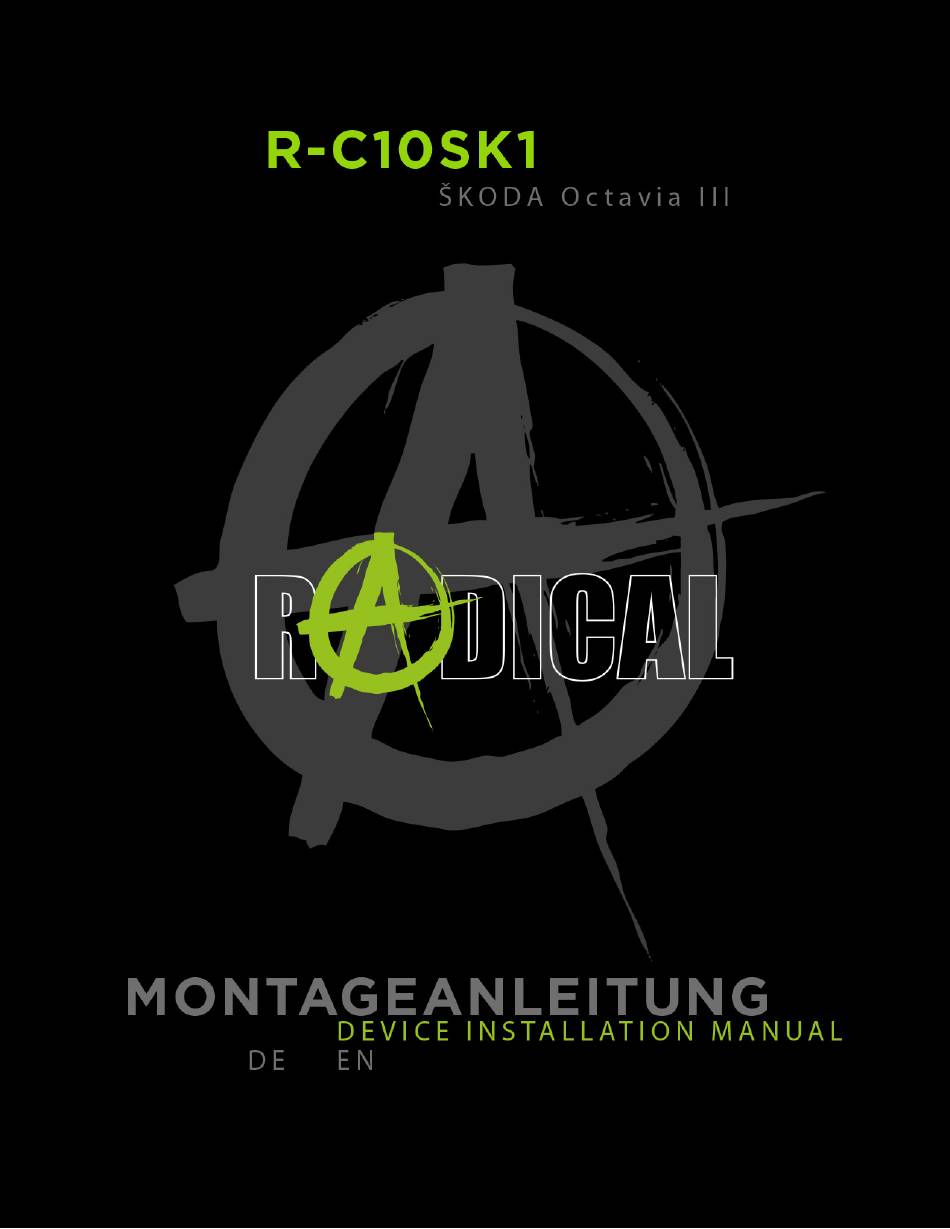

  • Page 1 KOMPATIBILITÄTSLISTE...

  • Page 2: Bitte Beachten

    Zur Montage werden spezifische Kenntnisse und Werkzeuge benötigt. Unsachgemäßer Einbau kann zu Schäden am Fahrzeug und am Radical-Gerät führen. HINWEIS: Das Zielfahrzeug muss mit einem Radio- oder Navigationssystem ausgerüstet sein. Das Radical- Gerät ist nicht mit Fahrzeugen kompatibel, welche ab Werk mit einem Hybrid- oder Elektroantrieb ausgestattet sind.
  • Page 3 EINBAUBEISPIEL ŠKODA Octavia III DEMONTAGE UND VORBEREITUNG: 1. Verwenden Sie die im Lieferumfang des Radical-Gerätes enthaltenen Entriegelungsbügel (No. 17), um die Multimediabedieneinheit zu entfernen. 2. Entriegeln Sie anschließend alle Stecker an der Rückseite und entfernen Sie die Multimediabedieneinheit. 3. Falls Ihr Fahrzeug im Handschuhfach mit einem Steuergerät für die Informationselektronik...

  • Page 4: Installation

    Radioschacht an die von Ihnen gewünschte Stelle. 6. Verbinden Sie das jeweilige Hauptanschlusskabel (Nr. 11) des Radical-Geräts (Nr. 1) mit dem Stecker des Fahrzeugs und schließen Sie den Verriegelungsmechanismus des Steckers. Verbinden Sie anschließend das CAN-Bus Interface (Nr. 12) mit dem Hauptanschlusskabel.
  • Page 5 ANSCHLUSSSCHEMA:...

  • Page 6: Compatibility List

    2016 > Facelift PLEASE NOTE: The installation of the Radical device should be carried out by an authorized installer. Specific knowledge and tools are required to do the installation. Incorrect installation can cause damage to the vehicle and the Radical device.
  • Page 7 EXAMPLE OF INSTALLATION GOLF VII REMOVAL WORK AND PREPARATION: 1. Use the removal tools included in the package (No.15), to remove the OE unit. 2. Once done, unlock all connectors on the backside and remove the OE head unit completely. 3.
  • Page 8 5. Route the USB extension cable´s (No. 5, 6) from the radio bay to your preferred position. 6. Connect the main harness (No. 11) of the Radical device (No. 1) to the Plug connector of the car and close its locking mechanism.

  • Page 9: Connection Diagram

    CONNECTION DIAGRAM: Radical – Bohrturmweg 1 – CH-5330 Bad Zurzach – Schweiz/Switzerland – www.my-radical.com – RevA...
