Acquaer SJC100-1 Owner's Manual

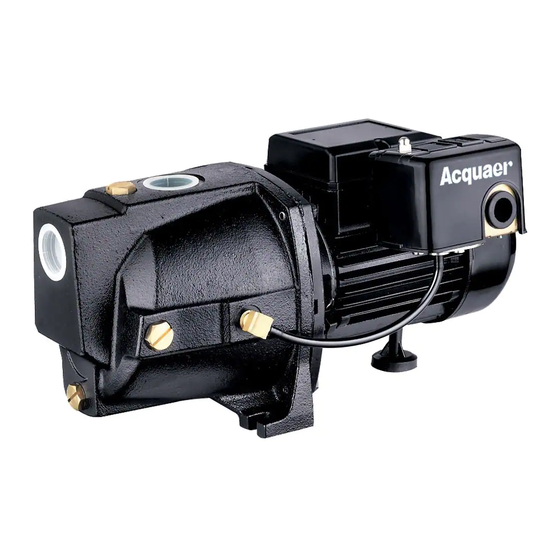

Shallow well jet pump
Hide thumbs
Table of Contents

Advertisement

Available languages

Available languages

Quick Links

Download this manual
9815 3rd Street Road，Louisville，
KY 40272，United States
Phone:833-290-1189
Email:info@acquaerpumps.com
Web:www.acquaerpumps.com
FOR ENGLISH
FOR SPANISH
WARNING: Read carefully and understand all ASSEMBLY AND OPERATION INSTRUCTIONS
before operating. Failure to follow the safety rules and other basic safety precautions may result
in serious personal injury
If you have any QUESTIONS, PROBLEMS, MISSING PARTS, please call our customer service
department at 833-290-1189 before returning to your retailer
Model:SJC100-1
.................................................................
.................................................................
OWNER'S MANUAL
Shallow Well Jet Pump
Model:SJC100-1
El manual del propietario
Bomba de Chorro de Pozo de
Poca Profundidad
Modelo:SJC100-1
Pages 02-10
Pages 12-20

Advertisement

Table of Contents
loading

Related Manuals for Acquaer SJC100-1

Summary of Contents for Acquaer SJC100-1

  • Page 1 9815 3rd Street Road，Louisville， OWNER’S MANUAL Shallow Well Jet Pump KY 40272，United States Model:SJC100-1 Phone:833-290-1189 El manual del propietario Email:info@acquaerpumps.com Bomba de Chorro de Pozo de Poca Profundidad Web:www.acquaerpumps.com Modelo:SJC100-1 Model:SJC100-1 ..............Pages 02-10 FOR ENGLISH ..............FOR SPANISH Pages 12-20 WARNING: Read carefully and understand all ASSEMBLY AND OPERATION INSTRUCTIONS before operating.

  • Page 2: Technical Specifications

    TECHNICAL SPECIFICATIONS Model: SJC100-1 Specifications Property Voltage 115/230V~60Hz Horse Power Amps 9.6/4.8A Max. Head (ft.) 180 ft. Max. Flow (GPH) 1200@5ft Discharge Size (in.) 1 in. Power cord length (ft.) PERFORMANCE GPH at 40psi discharge pressure Maximum Model pressure 5 ft.

  • Page 3: Safety Information

    SAFETY INFORMATION WARNING  T his pump is meant to be used where the vertical lift of water is less than 25 ft. If the well is deeper than that, you need to purchase a deep well convertible jet pump. ...
  • Page 4 PREPARATION   B efore beginning assembly of product, make sure all parts are present.. If any part is missing or damaged, do not attempt to assemble the product. Contact customer service for replacement parts.  E stimated Installation Time (New installation): 30-60 minutes ...

  • Page 5: Installation Instructions

    INSTALLATION INSTRUCTIONS   N OTE: Use a minimum of 1-1/4” diameter PVC piping for the suction pipe for best performance.   A 1 in. MNPT x 1-1/4 in. SLIP adaptor will be needed to make the connection to the pump. WARNING ...
  • Page 6   5 .   U sing PVC purple primer and PVC cement, attach a1-1/4 in. PVC elbow (not included) onto the rigid PVCpipe extending from the well seal.   6 .   W rap thread tape around the threads of a male PVC adaptor (not included).
  • Page 7   1 0.   W rap all threads with thread tape. In order for the pump (A) and the pressure tank (not included) to operate properly, the p r e s s u r e t a n k n e e d s t o b e d r a i n e d o f a l l w a t e r BEFORE INSTALLING ITTO THE PUMP.
  • Page 8   1 4.   T his pump is pre-wired at 230 volts. If the power source is 115 volts, remove the electrical housing cover. Flip the switch to 115 volts. Replace the cover.   N OTE: All electrical work should be performed by a licensed electrician.
  • Page 9 Problem Possible Cause Corrective Action Power off Turn power on or call power company Blown fuse or tripped breaker Replace fuse or reset circuit breaker Faulty pressure switch DISCONNECT THE POWER, then Pump does Motor overload tripped clean the switch contacts or replace not start or Wires are connected incorrectly switch.

  • Page 10: Parts Diagram

    PARTS DIAGRAM PARTS LIST Description Part No. pump body interval channel drain cover impeller motor mechanical seal O ring...
  • Page 11 9815 3rd Street Road，Louisville， OWNER’S MANUAL Shallow Well Jet Pump KY 40272，United States Model:SJC100-1 Phone:833-290-1189 El manual del propietario Email:info@acquaerpumps.com Bomba de Chorro de Pozo de Poca Profundidad Web:www.acquaerpumps.com Modelo:SJC100-1 Modelo:SJC100-1 ..............Pages 02-10 FOR ENGLISH ..............FOR SPANISH Pages 12-20 ADVERTENCIA: Lea cuidadosamente y comprenda todas las INSTRUCCIONES DE MONTAJE Y OPERACIÓN antes de operar.

  • Page 12: Especificaciones Técnicas

    ESPECIFICACIONES TÉCNICAS Modelo: SJC100-1 Especificaciones Propiedad Voltaje 115/230V~60Hz Caballo de fuerza Amperios 9.6/4.8A Max. Cabeza(m) Max. Flujo(LPM) tamaño de la descarga 1 in. Longitud del cable eléctrico RENDIMIENTO La presión LPM de agua a un total de metros de cabeza de 40 psi máxima de...

  • Page 13: Información De Seguridad

    INFORMACIÓN DE SEGURIDAD ADVERTENCIA   E sta bomba está destinada a ser utilizada en la elevación vertical del agua es inferior a 25 pies. Si el pozo es más profundo que eso, usted necesita comprar una bomba convertible de chorro de pozo profundo.

  • Page 14: Ubicación De La Bomba

    PREPARACIÓN   A ntes del montaje del producto, asegúrese de tener todas las piezas. Si alguna parte falta o está dañada, no intente montar el producto. Póngase en contacto con el servicio al cliente para piezas de repuesto.  T iempo estimado de instalación (Nueva instalación): 30-60 minutos ...

  • Page 15: Instrucciones De Instalación

    INSTRUCCIONES DE INSTALACIÓN   N OTA:Use tubería de PVC de diámetro mínimo de 1-1 / 4 " para la tubería de succión para un mejor rendimiento.   S e necesitará un 1 pulg. MNPT x 1-1 / 4 pulg. SLIP adaptador para hacer la conexión a la bomba. ADVERTENCIA ...
  • Page 16   5 .   U sando cebador púrpura de PVC y cemento de PVC, adjunte un 1-1 / 4 pulg. codo de PVC (no incluido) en el tubo de PVC rígido que se extiende desde el sello del pozo. ...
  • Page 17   1 0.   E nvuelva todos los hilos con cinta de hilo. Para que la bomba (A) y el tanque de presión (no incluido) funcionen correctamente, el tanque de presión debe ser drenado de toda el agua ANTES DE INSTALARLO EN LA BOMBA.
  • Page 18   1 4.   E sta bomba (A) es pre-cableado a 230 voltios. Si la fuente de alimentación es de 115 voltios, retire la tapa de la caja eléctrica. Active el interruptor de 115 voltios. Vuelva a colocar la cubierta. ...
  • Page 19 Problema Causa posible Acción correctiva Sin batería Encender o llamar a la compañía Fusible fundido o se disparó el eléctrica disyuntor Cambiar el fusible o reiniciar el La bomba Interruptor de presión defectuoso disyuntor no arranca sobrecarga del motor actuada Reemplazar el interruptor o funciona Los cables están conectados de...

  • Page 20: Diagrama De Piezas

    DIAGRAMA DE PIEZAS LISTA DE PARTES Descripción Número de pieza cuerpo de la bomba canal de intervalo cubierta de drenaje impulsor motor sello mecánico O anillo...
