Heimsport-Trainingsgerät

Montage- und Bedienungsanleitung

für Bestell-Nr. 2270

Montage- en bedieningshandleiding voor

Bestellnummer 2270

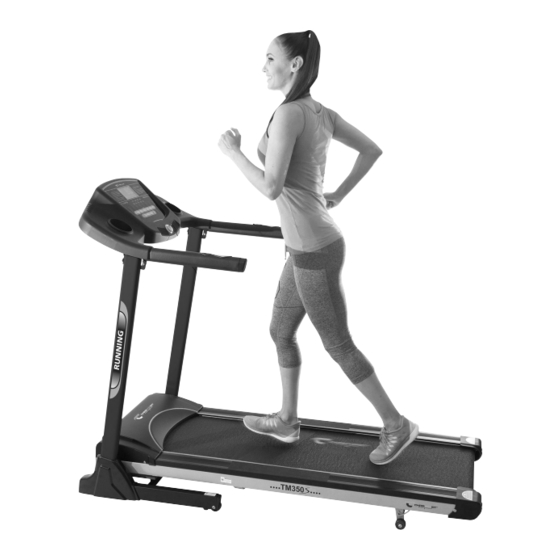

Elektrisches Laufband

Assembly and exercise instructions

for Order No. 2270

Notice de montage et d'utilisation du

No. de commande 2270

Need help?

Do you have a question about the TM350S and is the answer not in the manual?

Questions and answers

Summary of Contents for Christopeit Sport TM350S

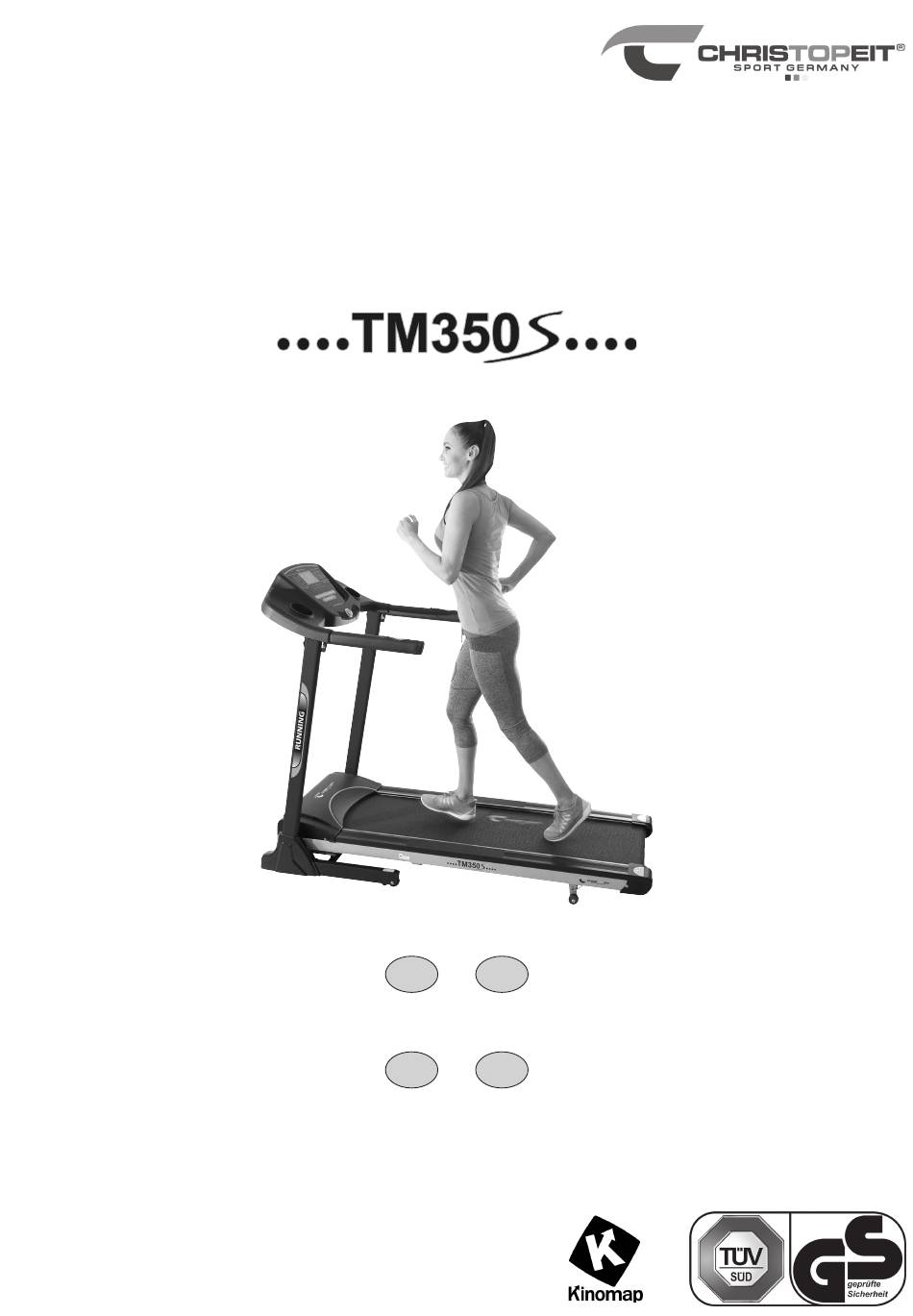

Page 1 Heimsport-Trainingsgerät Elektrisches Laufband Montage- und Bedienungsanleitung Assembly and exercise instructions für Bestell-Nr. 2270 for Order No. 2270 Montage- en bedieningshandleiding voor Notice de montage et d’utilisation du Bestellnummer 2270 No. de commande 2270...
Page 2 Inhaltsübersicht Contents Page 1. Wichtige Empfehlungen und Sicherheitshinweise Seite 2. Einzelteileübersicht Seite 3. Stückliste Seite 4. Montageanleitung mit Explosionsdarstellungen Seite Garantiebestimmungen Sommaire Page 5. Computeranleitung Seite 10 - 12 6. Trainingsanleitung, Aufwärmübungen (Warm Up) Seite 13 Inhoudsopgave Pagina 36 Sehr geehrte Kundin, sehr geehrter Kunde Wir gratulieren Ihnen zum Kauf dieses Heimsport-Trainingsgerätes und wünschen Ihnen viel Vergnügen damit.
Page 4 Stückliste-Ersatzteilliste Nach Öffnen der Verpackung bitte kontrollieren, ob alle Teile ent- sprechend der nachfolgenden Montageschritte vorhanden sind. Ist TM 350 S Best.-Nr. 2270 dies der Fall, können Sie mit dem Zusammenbau beginnen. Technische Daten: Stand: 07.08.2021 Wenn ein Bauteil nicht in Ordnung ist oder fehlt, oder wenn Sie in Zukunft ein Ersatzteil benötigen, wenden Sie sich bitte an: • Motor Dauerleistung 1,25 PS (0,93 kW), maximale Motorleistung 2,5 PS (1,8 kW) • Geschwindigkeit: 1 km/h bis 18 km/h (in 0,1 km/h Schritten einstellbar)
Page 5 Abbildungs- Bezeichnung Abmessung Menge Montiert an ET-Nummer Stück Abbildungs Nr. Griffüberzug 36-1570-15-BT Gummifuss 36-1570-16-BT Anti-Rutschauflage 36-1570-17-BT Stopfen 36-1352-26-BT Rollenabdeckung 36-1570-18-BT Ovalstopfen 36-1570-19-BT Stützrad 36-1570-20-BT Steigungsbügelaufnahme 33-1570-13-SI Achsschraube 33-1570-14-SI Innensechskantschraube M8x45 22+36 39-9914-SW Innensechskantschraube M8x40 39-10000 Innensechskantschraube M8x25 39-10455 Innensechskantschraube M8x15 39-9888 Innensechskantschraube M6x20...
Page 6 Montageanleitung Legen Sie alles übersichtlich auf den Boden und kontrollieren Sie die Vollzähligkeit anhand der Montageschritte. Achtung: Der vereinfachte Montageablauf bedarf 100% Aufmerksamkeit besonders bei den Knick und Klappstellen. Die Montagezeit beträgt ca. 20Min. Schritt 1: 1. Entnehmen Sie alle Kleinteile, sowie loses Verpackungsmate- rial aus dem Karton und holen Sie dann mit Hilfe einer zweiten Person das komplett vormontierte Laufband heraus.
Page 7 Schritt 3: 1. Stecken Sie die Stützrohrverkleidungen (17L+17R) passend um die Stützrohre (3L+3R) und schrauben Sie diese mittels der Schrauben (54) am Grundrahmen (1) fest. Schritt 4: Kontrolle und Inbetriebnahme 1. Alle Verschraubungen und Steckverbindungen auf ordnungs- gemäße Montage und Funktion prüfen. 2.
Page 8 Steigungsverstellung: Transportieren des Laufbandes Heben Sie den Grundrahmen mit einer Hand an und klappen Sie 1. Klappen Sie das Laufband durch Anheben an einer Endkappe das Laufband zusammen bis es aufrecht arretiert ist. Ziehen Sie hochkant zusammen bis diese Position automatisch durch dann den Steigungsbügel (5) aus der vorhandenen, arretierten Po- Einrasten gesichert ist.
Page 9 Anmerkungen zur Wartung und Einstellung 1. Pflegen der Lauffläche: Damit das Laufband dauerhaft leicht und gut läuft, sollte immer nach 50 Betriebsstunden die Unterseite der Lauffläche, welche auf dem Gleitbrett liegt auf Ihre Gleitfähigkeit geprüft werden und ggf. mit Siliconspay (Kein Schmierstoff auf ÖL- oder Petroleum Basisverwenden) nachbehandelt werden.
Page 10 Computerbeschreibung „+“ –Taste: Drücken dieser Taste erhöht die Geschwindigkeit während des Betriebs des Laufbandes. Bei Stillstand können Eingabewerte er- höht werden. „-“ –Taste: Drücken dieser Taste verringert die Geschwindigkeit während des Betriebs des Laufbandes. Bei Stillstand können Eingabewerte ver- mindert werden. Inbetriebnahme Manuelles Programm 1.
Page 11 100---------200 und dann dort die Kategorie „Laufbänder„ an. Wählen Sie dann F--4 Gewicht 20-----------200 über das Hersteller-Logo „Christopeit Sport„ Ihre Typbezeichnung ≤ 19 aus um das Sportgerät zu verbinden. Je nach Sportgerät werden Fett % Untergewicht unterschiedliche Funktionen über Bluetooth von der APP erfasst,...
Page 12 Trainingsfläche in mm Freifläche in mm (für Gerät und Benutzer) (Trainingsfläche und Sicherheitsfläche (umlaufend 60cm)) Fehlercodes und Fehlerdiagnose Bei Funktionsstörungen kann nebenstehende Auflistung von Fehlermeldungen eine Hilfe für versierte Personen sein. Grundsätzlich gilt, dass elektrische Reparaturarbeiten nur unter Einhaltung der einschlägigen Sicherheitsvorschriften durchzuführen sind. Nähere Informationen und Hilfestellung bei Funktionsstörungen gibt unsere Service-Abteilung (Kontaktdaten siehe letzte Seite).
Page 13 Trainingsanleitung Minuten lang, Dehnungsübungen und/oder leichte gymnastische Übungen durchgeführt werden. Um spürbare körperliche und gesundheitliche Verbesserungen zu erreichen, 4. Motivation müssen für die Bestimmung des erforderlichen Trainingsaufwandes die Der Schlüssel für ein erfolgreiches Programm ist ein regelmäßiges Training. folgenden Faktoren beachtet werden: Sie sollten sich einen festen Zeitpunkt und Platz pro Trainingstag einrichten und sich auch geistig auf das Training vorbereiten.
Page 14 Contents Dear customer, 1. Summary of Parts Page We congratulate you on your purchase of this home training sports unit and 2. Important Recommendations and Safety Information Page 14 hope that we will have a great deal of pleasure with it. Please take heed of the enclosed notes and instructions and follow them closely concerning 3.
Page 15 Part-List + Spare-Part List Please check after opening the packing that all the parts shown in the following assembly steps are there. Once you are sure that TM 350 S Order No. 2270 this is the case, you can start assembly. Technical data: Issue: 07.08.2021 Please contact us if any components are defective or missing, or...
Page 16 Illustration Designation Dimensions Quantity Attached to ET number illustration No. Foam grip 36-1570-15-BT Rubber foot 36-1570-16-BT Anti-slip pad 36-1570-17-BT Square cap 36-1352-26-BT Transport wheel cap 36-1570-18-BT End cap 36-1570-19-BT Support wheel 36-1570-20-BT Incline adjusting bracket 33-1570-13-SI Pivot bolt 33-1570-14-SI Inner hex screw M8x45 22+36 39-9914-SW...
Page 17 Assembly Instructions Put everything clearly on the ground and control the comple- teness based on the assembly steps. Attention: The simplified assembly process requires 100% attention. Especially in the crease and folding positions. Assembly time is approx. 20min. Step 1: 1.
Page 18 Step 3: 1. Place the support covers left and right (17L+17R) at support tubes (3L+3R) and secure the position with screws (54) onto the base frame (1). Step 4: Checks and How to start 1. Check the correct installation and function of all screwed and plug connections.
Page 19 Incline adjustment: How to move/store your treadmill: Fold up the running frame in upright position until it is automatically 1. Put one hand at the end caps of the running frame and lift up locked. Pull out the incline bar (5) of arrested position and place into vertically position that it automatically locks the upright into another incline position.
Page 20 Maintenance and adjusting 1. Lubrication for the running belt: In order to keep the machine in the best condition, please add some Silicone oil between the running belt and the running board after 50 hours or 1 to 2 month of use. But the running belt may slip, if you lubricate too much.
Page 21 USER MANUAL OF COMPUTER Quick Speed- keys 2, 5, 9 + 15km/h: Press one of these keys and the speed changes direct into 2, 5, 9, and 15km/h. MANUAL MODE: How to start manual mode: Put in the AC plug in wall power 230V~50Hz and put on the po- wer switch (78).
Page 22 Then select your type designation via the manufacturer In standby state, press PROG-key until enter FAT (Physical fit- logo „Christopeit Sport“ in order to connect the sports equipment. ness test) program. Press F-key to enter the data of F—1:gender, Depending on the sports equipment, different functions are recorded F—2:age, F—3:height, F—4:weight, F—5: measurement, Press...
Page 23 Training area in mm Free area in mm (for home trainer and user) (Training area and security area (rotating 60cm)) Meanings of error message codes In case of malfunctions may adjoining list of error messages help for people to get function back. Basically, electrical repairs only in compliance with the relevant safety rules which exists.
Page 24 Training instructions You must consider the following factors in determining the amount of training 4. Motivation effort required in order to attain tangible physical and health benefits: The key to a successful program is regular training. You should set a fixed time and place for each day of training and prepare yourself mentally for the 1.
Page 25 Sommaire Chère cliente, cher client, Nous vous félicitons pour l’achat de ce cycle d’entraînement intérieur et 1. Aperçu des pièces Page nous vous souhaitons beaucoup de plaisir avec. Veuillez respecter et suivre les indications et les instructions de montage 2. Recommandations importantes et règles et d’emploi.
Page 26 Liste des pièces de rechange - TM 350 S Après avoir ouvert l’emballage, veuillez contrôler s’il y a toutes les pièces conformément à la etapes de montage. Si c’est le cas, vous N° de commande 2270 pouvez commencer l’assemblage. Si une pièce n’est pas correcte, s’il manque une pièce ou si vous Technical data: Issue: 07.09.2021 avez besoin d’une pièce de rechange à...
Page 27 Schéma Désignation Dimensions Quantité Monté sur Numéro ET n° en mm Unités schéma n° Revêtement de poignée 36-1570-15-BT Pieds en caoutchouc 36-1570-16-BT Tapis antidérapant 36-1570-17-BT Bouchon rond 36-1352-26-BT Revêtement de roulette 36-1570-18-BT Revêtement de tube d’appui 36-1570-19-BT Rôle de soutien 36-1570-20-BT Titulaire de commande de niveau de difficulté...
Page 28 Instructions de montage Mettez clairement tout sur le terrain et sous contrôle l‘exhaustivité basé sur les étapes de montage. Attention: Le processus d‘assemblage simplifié nécessite 100% d‘attention en particulier dans les sites de pliage et de dumping. Le temps de montage est d‘environ 20min. Etape n°...
Page 29 Étape n° 3: 1. Insérez les revêtements de tubes de support (17L+17R) adap- tées aux tubes de support (3L+3R) et visser avec les vis (54) sur le cadre de base (1). Étape n° 4: Contrôle et mise en marche: 1. Vérifier si les assemblages et connexions ont été effectués correctement et fonctionnent.
Page 30 Déguisement de montée : Comment déplacer / ranger votre tapis de course : Retournez le tapis de course vers le haut jusqu’à ce que ce soit 1. Retournez le tapis de course vers le haut. arrêté. Déplacez la commande du niveau de difficulté (5) dans une 2.
Page 31 Maintenance et réglages : 1. Lubrification du tapis de course Afin de conserver votre appareil dans le meilleur état, veuillez ajouter un peu d’huile de silicone entre la bande de roulement et la base après 50 heures d’entraînement (entre 1 à 2 mois d’utilisation).
Page 32 Description de l’ordinateur Touche «+»: En appuyant sur cette touche lorsque l’appareil est en marche, la vitesse du tapis roulant augmente. A l’arrêt, la valeur des données d’entrée peut être augmentée. Touche «-»: En appuyant sur cette touche lorsque l’appareil est en marche, la vitesse du tapis roulant diminue.
Page 33 Km/h catégorie «tapis roulant». Sélectionnez ensuite votre désignation de type via le logo du fabricant „Christopeit Sport“ afin de connecter Km/h l‘équipement sportif. Selon l‘équipement sportif, différentes fon- Km/h ctions sont enregistrées par l‘APP via Bluetooth ou des données...
Page 34 Centre d‘entraînement en mm Surface libre en mm (Pour appareil et l‘utilisateur) (Zone de la formation et de la zone de sécurité (60cm rotation)) Les codes d‘erreur et dépannage En cas de dysfonctionnements, le liste adjacente de messages d‘erreur peuvent être une aide pour les personnes.
Page 35 Recommandations pour l’entraînement 4. Motivation Les facteurs ci-après doivent être pris en compte pour la détermination de Un entraînement régulier est la clef de la réussite de votre programme. l’entraînement indispensable afin d’améliorer concrètement son physique Vous devriez prévoir votre entraînement à heure fixe chaque jour et vous y et sa santé: préparer mentalement.
Page 36 Inhoudsopgave Geachte klant 1. Overzicht van de losse delen pagina Wij willen u van harte gelukwensen met de aanschaf van uw hometrainer en 2. Belangrijke aanbevelingen en veiligheidsinstructies pagina 36 hopen dat u hier veel plezier aan zult beleven. Neem a.u.b. de instructies 3.
Page 37 Stuklijst - reserveonderdelenlijst Controleer na het openen van de verpakking a.u.b. aan de hand van de montage staps of alle onderdelen aanwezig zijn. Wanneer TM 350 S No. 2270 dit het geval is, kunt u met de montage beginnen. Technische specificatie: Stand: 07.09.2021 Wanneer een bepaald onderdeel niet in orde is of ontbreekt, of wanneer u in de toekomst een reserveronderdeel nodig heeft, kunt...
Page 38 Afbeeldings- Beschrijving Afmetingen Aantal Gemonteerd aan ET-nummer stuks Afbeeldingsnr. Greepovertrek 36-1570-15-BT Rubberen voet 36-1570-16-BT Niet uitglijden mat 36-1570-17-BT Ronde dop 36-1352-26-BT Rolafdekking 36-1570-18-BT Leuning afdekking 36-1570-19-BT Ondersteunende rol 36-1570-20-BT Steigingsbeugel opname 33-1570-13-SI Asschroef 33-1570-14-SI Binnenzeskantschroef M8x45 22+36 39-9914-SW Binnenzeskantschroef M8x40 39-10000 Binnenzeskantschroef M8x25...
Page 39 Montagehandleiding Zet alles duidelijk op de grond en onder controle de volledig- heid gebaseerd op de assemblage stappen. Waarschuwing: De vereenvoudigde assemblageproces vereist 100% aandacht vooral in de vouw en stortplaatsen. De montage is ongeveer 20min. Stap 1: 1. Verwijder alle hardware en losse verpakkingsmateriaal uit de doos en halen u op met de hulp van een tweede persoon de compleet voorgemonteerde loopband uit.
Page 40 Stap 3: 1. Plaats de afdekking voor het steunbuis (17L+17R) om de steunbuizen (3L+3R) en schroef ze met de schroeven (54) op het basisframe (1) vast. Stap 4: Controle en Inbedrijfsname: 1. Alle schroef- en stekkerverbindingen op een correcte montage en juiste werking controleren.
Page 41 Incline aanpassing: Methode om uw loopband te verplaatsen/op te bergen: Neem de basisframe met een hand en vouw de loopband samen 1 Plaats de loopband in vertical positie. totdat het wordt vergrendeld. Plaats de incline beugel (5) passen 2. Plaats uw hand op het uiteinde van het systeem frame en klap in een andere positie en.
Page 42 Onderhoud en aanpassing 1. Smeren van de loopband: Om de machine in goede staat te houden smeer wat Siliconenolie tussen de loopband en de loopplaat na gebruik van 50 uur of 1 tot 2 maanden. De loopband zal slippen als u teveel smeert. Om de band te smeren trek de loopband omhoog en injecteer de siliconenolie in het gat tussen de band en de loopplaat.
Page 43 Computerbeschrijving „+“ –toets: Wanneer u gedurende uw training op deze toets drukt, verhoogt u de snelheid van de loopband. Als de loopband stilstaat, kunt u uw gewenste waarden in de computer invoeren. „-“ –toets: Wanneer u gedurende uw training op deze toets drukt, verlaagt u de snelheid van de loopband.
Page 44 APP en selecteer vervolgens Km/h de categorie „loopband“. Selecteer vervolgens uw type-aanduiding via het fabriekslogo „Christopeit Sport“ om de sportuitrusting aan te Km/h sluiten. Afhankelijk van de sportuitrusting worden door de APP via Km/h Bluetooth verschillende functies opgenomen of worden gegevens uitgewisseld.
Page 45 Foutcodes en probleemoplossing In geval van storingen kan de aangrenzende lijst met foutmeldingen een hulp voor mensen zijn. Kortom, elektrische herstellingen mogen alleen worden uitgevoerd in overeenstemming met de geldende veiligheidsvoorschriften worden. Voor meer informatie en hulp in geval van storingen met onze service-afdeling.
Page 46 Trainingshandleiding 4. Motivatie De sleutel tot een succesvol programma is een regelmatige training. U kunt het beste een vaste tijd en plaats per trainingsdag vaststellen en u ook De onderstaande factoren moeten in acht worden genomen bij het bepalen geestelijk op de training voorbereiden. Train alleen met een goed humeur van de benodigde training voor het bereiken van een merkbare verbetering en houd uw doel voor ogen.
Page 48 Service / Hersteller Bei Reklamationen, notwendigen Ersatzteilbestellungen oder © by Top-Sports Gilles GmbH Reparaturen wenden Sie sich bitte an unsere Service Abteilung. D-42551 Velbert (Germany) Service: Top-Sports Gilles GmbH Tel.: +49 (0)2051/6067-0 Friedrichstrasse 55 info@christopeit-sport.com Fax: +49 (0)2051/6067-44 D - 42551 Velbert http://www.christopeit-sport.com...
