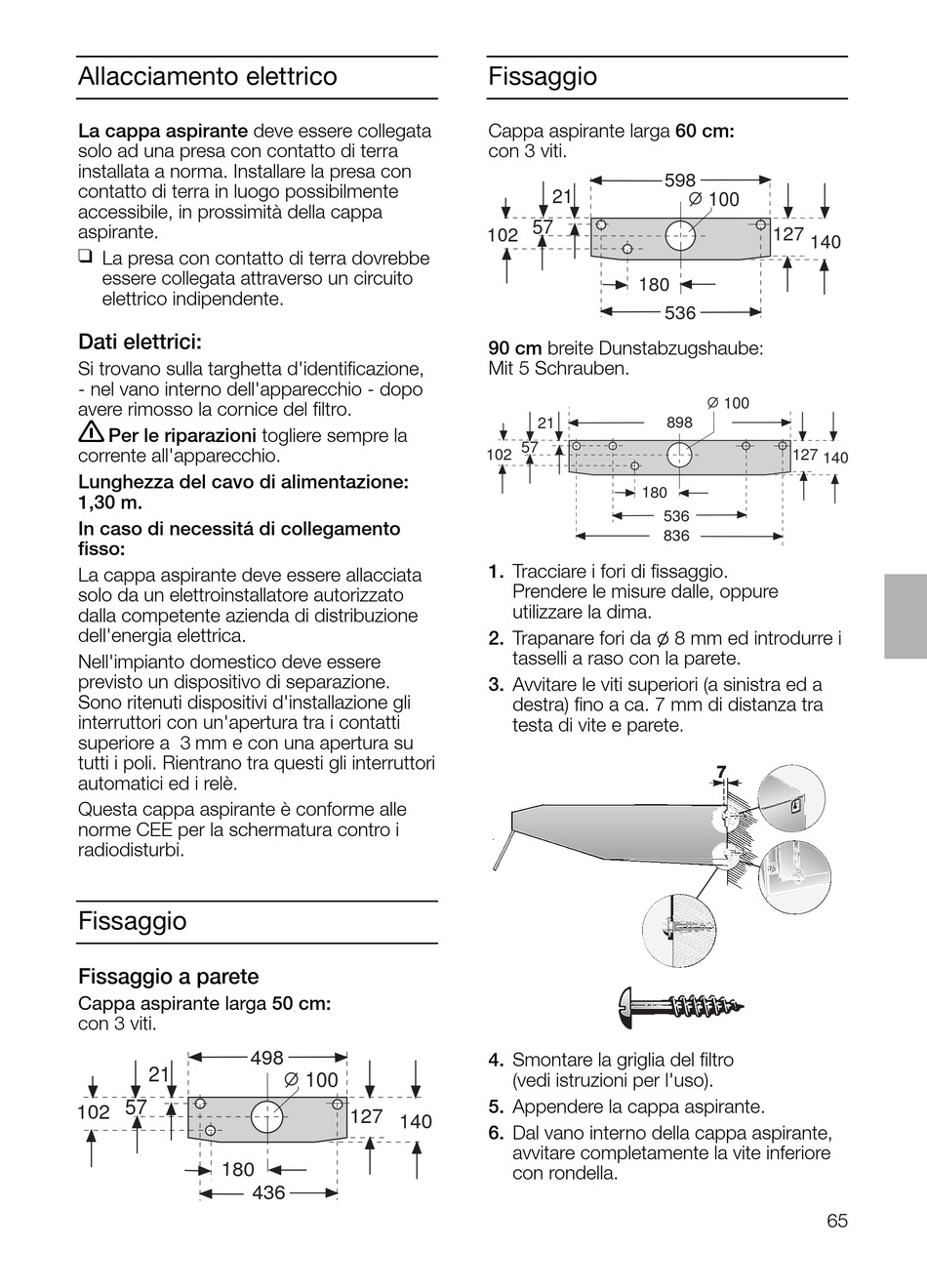

Allacciamento elettrico

La cappa aspirante deve essere collegata
solo ad una presa con contatto di terra
installata a norma. Installare la presa con
contatto di terra in luogo possibilmente
accessibile, in prossimità della cappa
aspirante.
La presa con contatto di terra dovrebbe
essere collegata attraverso un circuito
elettrico indipendente.

Dati elettrici:

Si trovano sulla targhetta d'identificazione,
- nel vano interno dell'apparecchio - dopo
avere rimosso la cornice del filtro.
Per le riparazioni togliere sempre la
corrente all'apparecchio.
Lunghezza del cavo di alimentazione:
1,30 m.
In caso di necessitá di collegamento
fisso:
La cappa aspirante deve essere allacciata
solo da un elettroinstallatore autorizzato
dalla competente azienda di distribuzione
dell'energia elettrica.
Nell'impianto domestico deve essere
previsto un dispositivo di separazione.
Sono ritenuti dispositivi d'installazione gli
interruttori con un'apertura tra i contatti
superiore a 3 mm e con una apertura su
tutti i poli. Rientrano tra questi gli interruttori
automatici ed i relè.
Questa cappa aspirante è conforme alle
norme CEE per la schermatura contro i
radiodisturbi.
Fissaggio

Fissaggio a parete

Cappa aspirante larga 50 cm:
con 3 viti.
21
57
100
Fissaggio
Cappa aspirante larga 60 cm:
con 3 viti.
21
57
90 cm breite Dunstabzugshaube:
Mit 5 Schrauben.
21
57
1. Tracciare i fori di fissaggio.
Prendere le misure dalle, oppure
utilizzare la dima.
2. Trapanare fori da l 8 mm ed introdurre i
tasselli a raso con la parete.
3. Avvitare le viti superiori (a sinistra ed a
destra) fino a ca. 7 mm di distanza tra
testa di vite e parete.
4. Smontare la griglia del filtro
(vedi istruzioni per l'uso).
5. Appendere la cappa aspirante.
6. Dal vano interno della cappa aspirante,
avvitare completamente la vite inferiore
con rondella.
100
100
65
