Installation du lave-vaisselle

ÉTAPE 1: PRÉPARATION
Prenez les pièces fournies dans l'emballage et mettez-les de côté:
• Ensemble de vis
• Couvercle de la boîte de jonction
• Boyau de vidange et collier
• Supports de montage
• Moulures (certains modèles)
• Crochet pour boyau de vidange
• Manuel d'utilisation
• Échantillons et(ou) bons

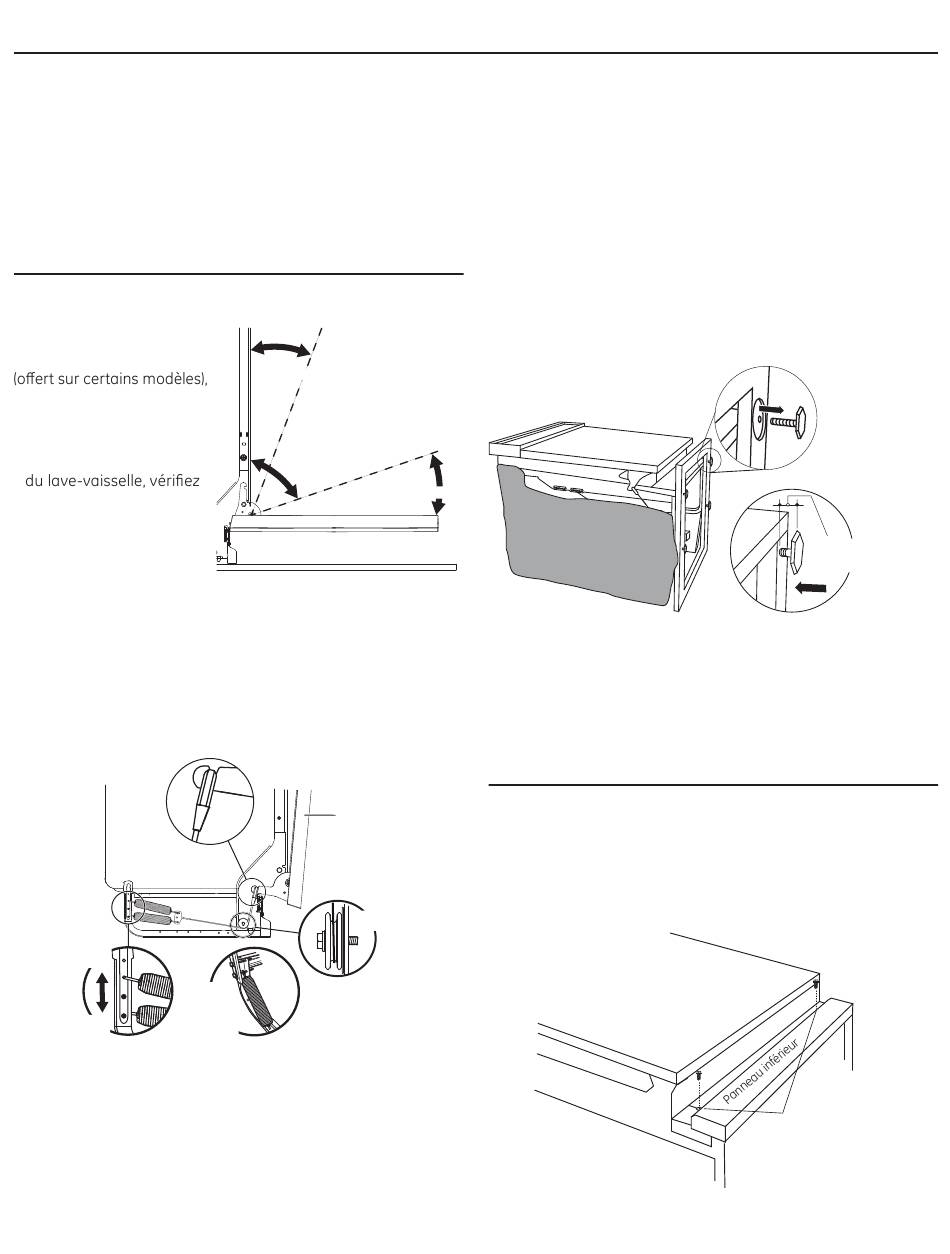

ÉTAPE 2: VÉRIFICATION DE L'ÉQUILIBRE
DE LA PORTE
REMARQUE : Si vous installez
un panneau personnalisé
veuillez suivre les instructions
fournies avec la trousse du
panneau personnalisé.
• Sans enlever la base de bois
l'équilibre de la porte en
l'ouvrant et en la fermant.
• La porte est correctement
équilibrée si, étant ouverte,
elle se referme d'elle-
même à l'intérieur de 20° de la verticale, reste en position de
20° à 70°, et s'ouvre entièrement au-delà de 70°.
• Si nécessaire, augmentez ou diminuez la tension, tel
qu'illustré. Certains modèles auront 1 ressort de chaque côté
et autres modèles auront 2 ressorts d'un côté et 1 ressort
de l'autre côté. Fermez la porte et ajustez les ressorts pour
rétablir l'équilibre de la porte.
Vue latérale
Side View
Augmentation
la tension
Ressorts
Spring
accrochés à
hooked
to screw
la vis située
Diminution de
inside leg
à l'intérieur
la tension
de la patte
Conseil: Pour que la porte ouvre et se ferme facilement.
Vérifiez la porte en l'ouvrant et en la fermant. Si elle n'ouvre pas
facilement ou s'ouvre trop rapidement, vérifiez la disposition
du câble du ressort. Le câble est retenu en place par des
«épaulements» sur la poulie. Assurez-vous que le câble est bien
installé sur les épaulements de la poulie comme indiqué.
6
La porte se
referme
àl'intérieur
de 20°
La porte reste
en position de
20° à 70°
La porte
s'ouvre entièrement
au-delà de 70°
Vue latérale
Figure G
Panneau
Custom
personnalisé
door
panel
Vue avant
Front View
S'assurer que le câble
Make sure pulley cables
de poulie se trouve
are within pulley shoulders
entre les épaulements
de la poulie
Figure H
ÉTAPE 3: ENLÈVEMENT DE LA BASE DE BOIS,
INSTALLATION DES PIEDS
DE NIVELLEMENT
IMPORTANT
–
de bois pour l'enlever! Vous endommagerez ainsi
l'appareil.
• Amenez le lave-vaisselle à proximité de son emplacement
définitif et couchez-le sur le dos.
• Enlevez les quatre pieds de nivellement sous la base de bois
à l'aide d'une clé à douille de 23,8 cm (15/16 po).
• Enlevez et jetez la base de bois.
Figure I
• Remettez en place les pieds de nivellement sur le lave-
vaisselle, à 1,27 cm (1/2 po) environ du cadre, comme indiqué
dans l'illustration.
REMARQUE : Certains modèles sont équipés de roulettes de
nivelage arrière réglables ne nécessitant pas l'installation de 2
pattes de nivelage arrière réglables.
ÉTAPE 4: ENLÈVEMENT DU PANNEAU
INFÉRIEUR
• Enlevez les deux vis du panneau inférieur, ainsi que le
panneau inférieur. Mettez-les de côté pour les réutiliser
à l'étape 24.
Figure J
Ne frappez pas sur la base
Approx.
1,27 cm (1/2
1/8"
po) approx
Enlevez les deux
vis du panneau
inférieur
