Instalación del Lavavajillas

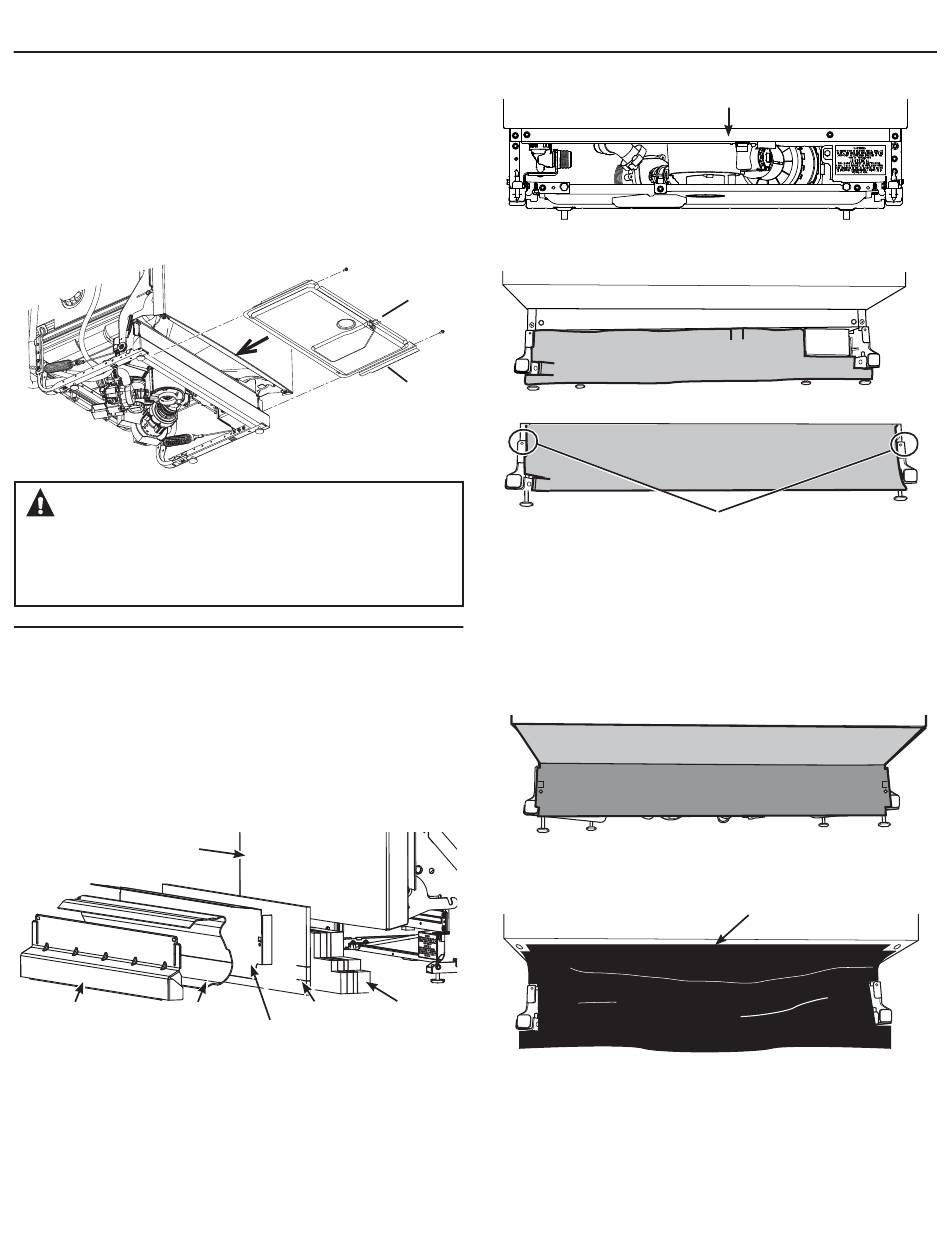

PASO 22: REEMPLACE LA PROTECCIÓN PARA
PISOS (en algunos modelos)
• Deslice la Protección para Pisos debajo del lavavajillas.
• Coloque en ángulo el extremo inferior de la Protección para
Pisos hacia arriba, para adherir las lengüetas de montaje.
• Levante el frente de la bandeja de goteo y asegure la misma
con 2 tornillos.
• Conecte el conector del sensor de goteo al sensor de goteo.
Figura AE
ADVERTENCIA:
Al reinstalar la olla de protección del piso, asegúrese de que los
tornillos se hayan asegurado completamente. Esto asegurará
que si la unidad está correctamente conectada a tierra, la olla
de protección del piso también lo estará.
PASO 23: POSICIONE EL AISLANTE, EL PRE-
ZÓCALO, Y LA BARRERADE SONIDO
(en algunos modelos)
Saltee este paso si el paquete de aislación del sonido no es
suministrado con el lavavajillas.
• Ubique el paquete del aislante de sonido y los paquetes de pre-
zócalos dentro del lavavajillas.
• Posiciónelas piezas en forma vertical, como se muestra.
Puerta del
Lavavajillas
Zócalo
Barrera de sonido
(En algunos modelos.
La pieza ya está
Figure AF
adherida a la puerta).
14
Sensor de
goteo
Protección
para pisos
Panel
Bloque
(En algunos
Aislante
Pre-Zócalo
modelos).
(En algunos
(En algunos
modelos).
modelos)
• Ubique la caja de control.
Figure AG
• Empuje la parte del bloque aislante debajo del lavavajillas, hasta
que quede debajo de la caja de control.
• Empuje la parte del panel hacia arriba, hasta el frente del bloque.
Empuje los costados del aislante detrás
de los agujeros de los tornillos para
adherir el zócalo.
• Ajuste los costados del panel frontal detrás de los agujeros de los
tornillos para adherir el zócalo.
• Abra la puerta completamente; si la misma no permanece
completamente abierta, ajuste el panel aislante.
• En aquellos modelos que estén equipados de este modo,
posicione el pre-zócalo sobre el aislante. Alinee los agujeros
de los tornillos con los agujeros de los tornillos de las patas del
lavavajillas.
• En aquellos modelos que estén equipados de este modo, retire
la cinta de enmascarar de la barrera de sonido y del frente de la
puerta. Posicione la barrera de sonido sobre el aislante.
Caja de Control
Figure AH
Barrera de Sonido
