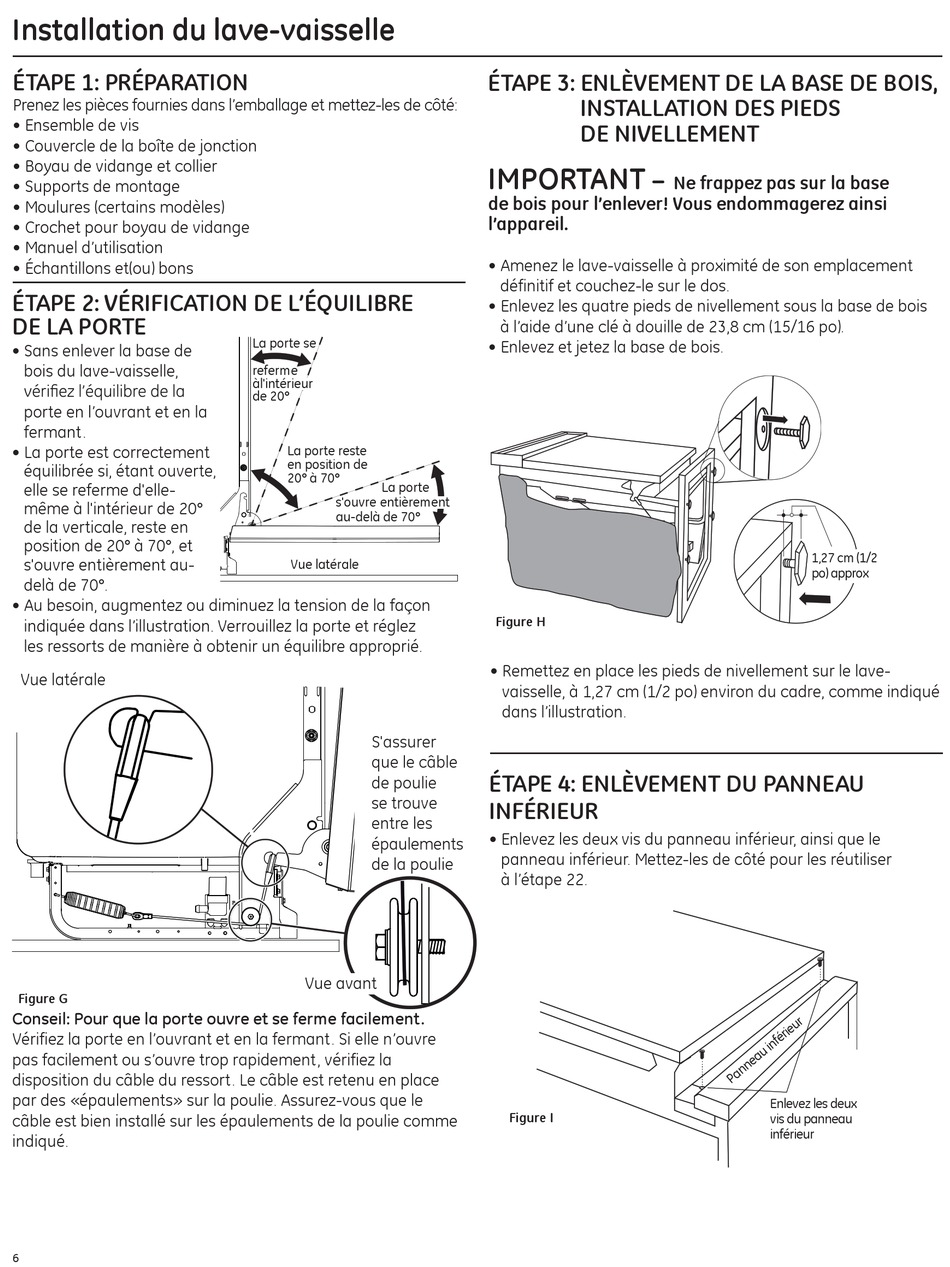

Installation du lave-vaisselle

ÉTAPE 1: PRÉPARATION
Prenez les pièces fournies dans l'emballage et mettez-les de côté:
• Ensemble de vis
• Couvercle de la boîte de jonction
• Boyau de vidange et collier
• Supports de montage
• Moulures (certains modèles)
• Crochet pour boyau de vidange
• Manuel d'utilisation
• Échantillons et(ou) bons
ÉTAPE 2: VÉRIFICATION DE L'ÉQUILIBRE
DE LA PORTE
• Sans enlever la base de
bois du lave-vaisselle,
porte en l'ouvrant et en la
fermant.
• La porte est correctement
équilibrée si, étant ouverte,
elle se referme d'elle-
même à l'intérieur de 20°
de la verticale, reste en
position de 20° à 70°, et
s'ouvre entièrement au-
delà de 70°.
• Au besoin, augmentez ou diminuez la tension de la façon
indiquée dans l'illustration. Verrouillez la porte et réglez
les ressorts de manière à obtenir un équilibre approprié.
Vue latérale
Figure G
Conseil: Pour que la porte ouvre et se ferme facilement.
Vérifiez la porte en l'ouvrant et en la fermant. Si elle n'ouvre
pas facilement ou s'ouvre trop rapidement, vérifiez la
disposition du câble du ressort. Le câble est retenu en place
par des «épaulements» sur la poulie. Assurez-vous que le
câble est bien installé sur les épaulements de la poulie comme
indiqué.
6
La porte se
referme
àl'intérieur
de 20°
La porte reste
en position de
20° à 70°
La porte
s'ouvre entièrement
au-delà de 70°
Vue latérale
S'assurer
que le câble
de poulie
se trouve
entre les
épaulements
de la poulie
Vue avant
ÉTAPE 3: ENLÈVEMENT DE LA BASE DE BOIS,
INSTALLATION DES PIEDS
DE NIVELLEMENT
IMPORTANT
–
de bois pour l'enlever! Vous endommagerez ainsi
l'appareil.
• Amenez le lave-vaisselle à proximité de son emplacement
définitif et couchez-le sur le dos.
• Enlevez les quatre pieds de nivellement sous la base de bois
à l'aide d'une clé à douille de 23,8 cm (15/16 po).
• Enlevez et jetez la base de bois.
Figure H
• Remettez en place les pieds de nivellement sur le lave-
vaisselle, à 1,27 cm (1/2 po) environ du cadre, comme indiqué
dans l'illustration.
ÉTAPE 4: ENLÈVEMENT DU PANNEAU
INFÉRIEUR
• Enlevez les deux vis du panneau inférieur, ainsi que le
panneau inférieur. Mettez-les de côté pour les réutiliser
à l'étape 22.
Figure I
Ne frappez pas sur la base
Approx.
1,27 cm (1/2
1/8"
po) approx
Enlevez les deux
vis du panneau
inférieur
