Apelson CHIM60BKPF Manual page 33

Max 360mm
357mm
A
Model DIM. B DIM. C DIM. D
600mm 340mm 163mm 42mm
700mm 350mm 143mm 61mm
900mm 470mm 125mm 82mm

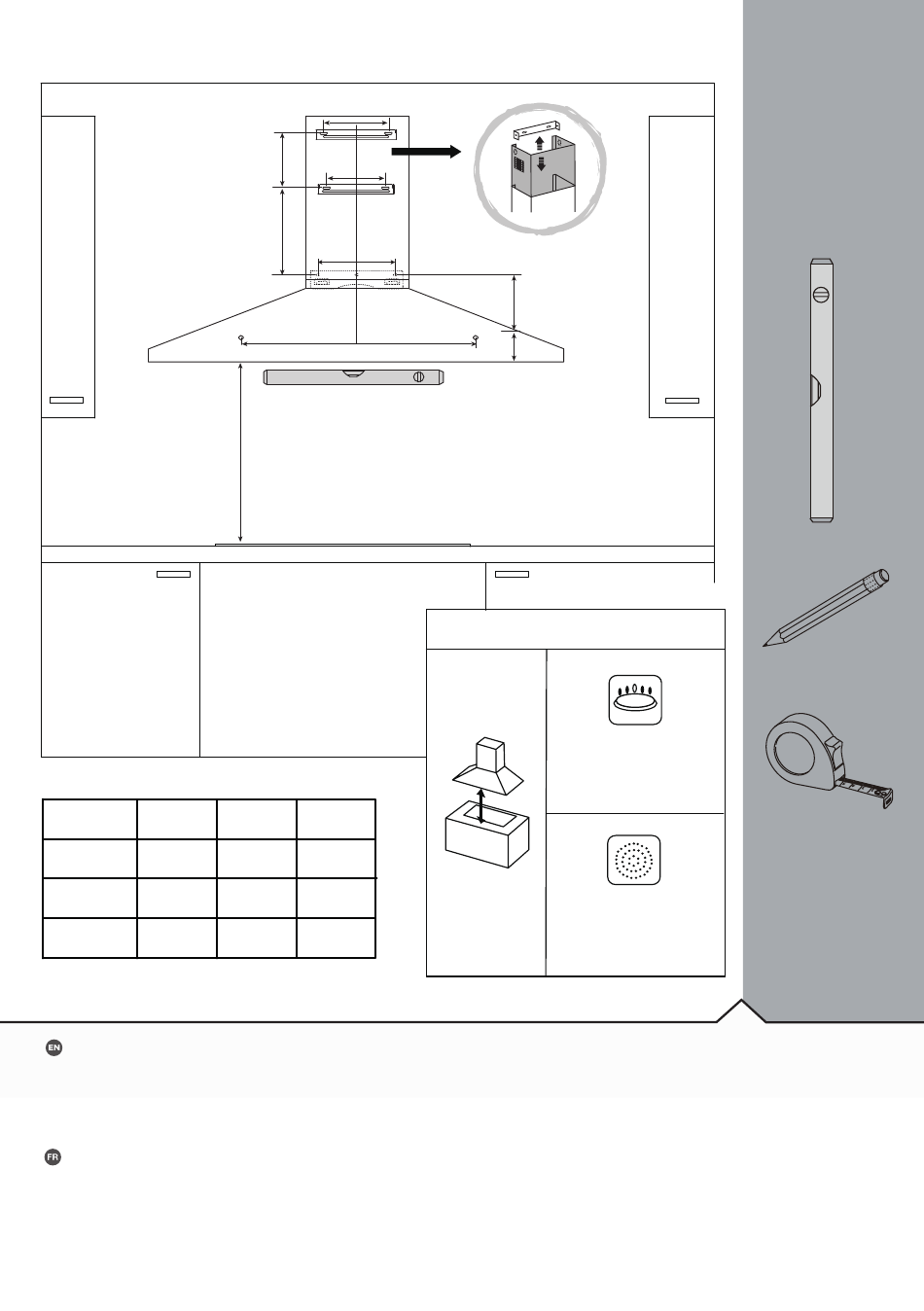

Mark the wall with the hole positions as shown in diagram.
Warning: Caution!
pipes, electrical cables etc using an appropriate detection device.
Marquer le mur avec les positions de trou comme indiqué sur le schéma.
Avertissement : Attention!
des tuyaux, des câbles électriques, etc., sont dissimulés dans le mur en utilisant un appareil de
détection approprié.
165mm
150mm
87.5 87.5
B
Before drilling it is extremely important to check the wall for hidden
Avant de percer, il est extrêmement important de vérifi er si
C
D
DIM.A
MIN.750mm
(Gas / Gaz)
MIN 650mm
(Electric /
Electrique)
