myomo myopro 2 Plus Motion W User Manual

Hide thumbs Also See for myopro 2 Plus Motion W:
Table of Contents

Advertisement

Quick Links

Download this manual

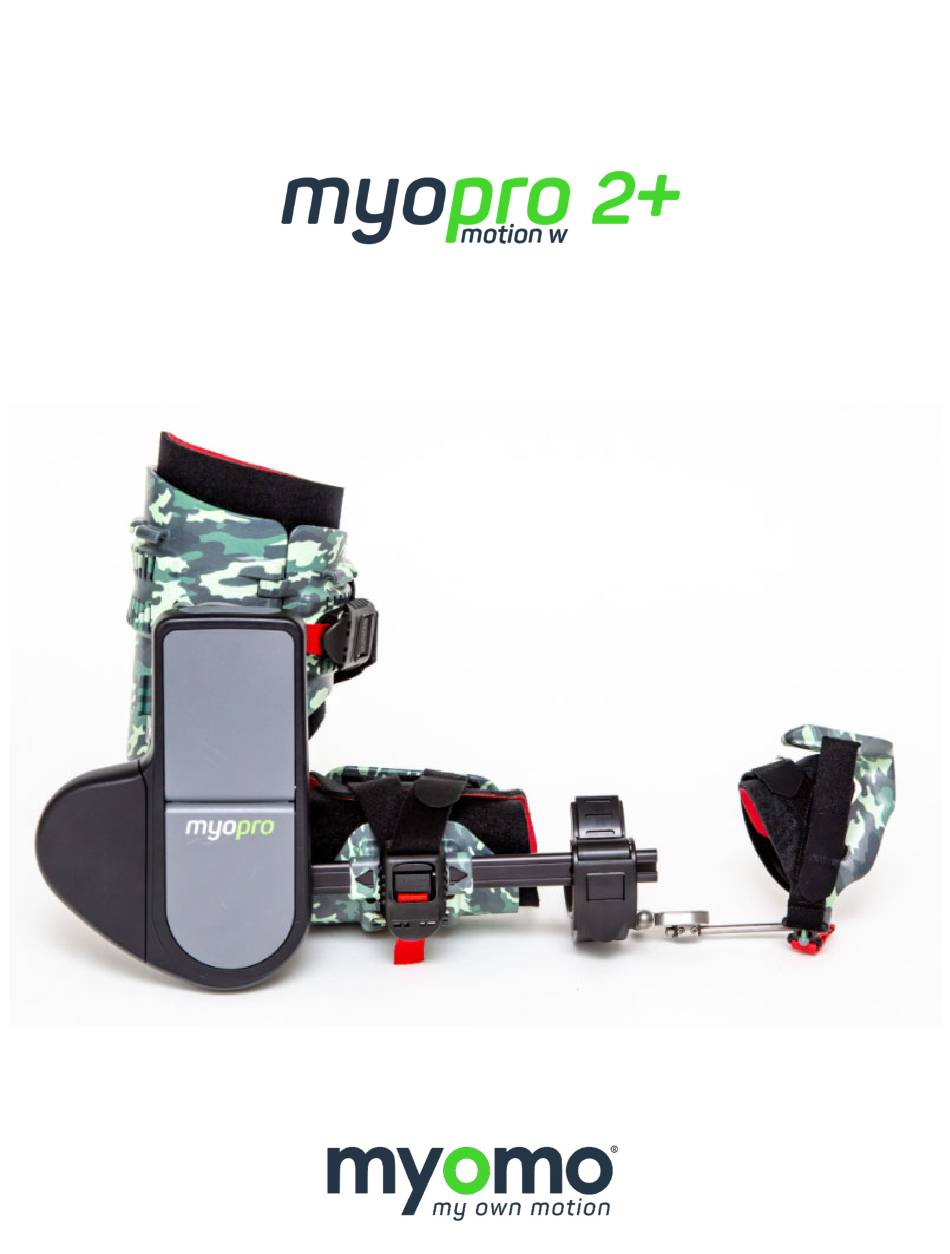

User Manual Appendix A





Operating instructions for MyoPro 2+ Motion W









PN 28009 Rev 001



1


Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the myopro 2 Plus Motion W and is the answer not in the manual?

Questions and answers

Related Manuals for myomo myopro 2 Plus Motion W

Summary of Contents for myomo myopro 2 Plus Motion W

  • Page 1 User Manual Appendix A           Operating instructions for MyoPro 2+ Motion W                   PN 28009 Rev 001        1   ...
  • Page 2 THIS PAGE IS INTENTIONALLY LEFT BLANK PN 28009 Rev 001        2 ...

  • Page 3: Table Of Contents

      Contents MYOPRO 2+ MOTION W COMPONENTS ..................  5   MYOPRO 2+ CLOSURE COMPONENTS .....................  6   MYOPRO 2+ MOTION W FOREARM SENSORS .................  6   MYOPRO 2+ BICEPS & TRICEPS SENSORS ..................  7   MYOPRO 2+ CROSS‐BODY HARNESS COMPONENTS ...............  7   MYOPRO 2+ FIGURE 8 HARNESS COMPONENTS ................  8   PUTTING MYOPRO 2+ MOTION W ON (“DONNING”)  ..................  9   WARNINGS REVIEW  ........................  1 1   STEPS FOR PUTTING ON MYOPRO 2+ ORTHOSIS  ................  1 1   DONNING PREPARATION  ....................  1 2  ...
  • Page 4 THIS PAGE IS INTENTIONALLY LEFT BLANK       PN 28009 Rev 001        4 ...

  • Page 5: Myopro 2+ Motion W Components

        MYOPRO 2+ MOTION W COMPONENTS  Reference the diagram below to understand the various components of your MyoPro 2+ Motion W Orthosis.                  PN 28009 Rev 001        5   ...

  • Page 6: Myopro 2+ Closure Components

      MYOPRO 2+ CLOSURE COMPONENTS    Reference  the  diagram  below  to  understand  the  various  components  related  to  the  MyoPro  2+  closures  of  the  forearm and humeral straps.         MYOPRO 2+ MOTION W FOREARM SENSORS    Reference the diagram below to understand the various components related to the MyoPro 2+ forearm sensors.    PN 28009 Rev 001        6 ...

  • Page 7: Myopro 2+ Biceps & Triceps Sensors

      MYOPRO 2+ BICEPS & TRICEPS SENSORS    Reference  the  diagram  below  to  understand  the  various  components  related  to  the  MyoPro  2+  biceps  &  triceps  sensors.    MYOPRO 2+ CROSS‐BODY HARNESS COMPONENTS    Reference the diagram below to understand the various components related to the MyoPro 2+ cross‐body harness.    NOTE: Your Provider may have provided you with a harness which differs from the cross‐bosy harness  shown  below.  If  you  received  a  figure  8  harness  with  your  MyoPro  2+,  refer  to  figure  8  harness  components diagram on page 8. ...

  • Page 8: Myopro 2+ Figure 8 Harness Components

      MYOPRO 2+ FIGURE 8 HARNESS COMPONENTS    Reference the diagram below to understand the various components related to the MyoPro 2+ figure 8 harness.    NOTE: Your Provider may have provided you with a harness which differs from the figure 8 harness  shown below. If you received a cross‐body harness with your MyoPro 2+, refer to cross‐body harness  components diagram on page 7.  PN 28009 Rev 001        8 ...

  • Page 9: Putting Myopro 2+ Motion Won ("Donning")

        PUTTING MYOPRO 2+ MOTION W  ON (“DONNING”)  PN 28009 Rev 001        9   ...
  • Page 10                                         THIS PAGE IS INTENTIONALLY LEFT BLANK     PN 28009 Rev 001        10 ...

  • Page 11: Warnings Review

    WARNING:  Each  component  of  the  device  is  supplied  for  safety  and  best  performance.  Use  all  provided  components for optimal operation.  WARNING: ONLY use the MyoPro 2+ upper limb orthosis on the prescribed elbow, wrist and hand  joints. Each MyoPro 2+ is built specifically for a left arm or a right arm; never wear the MyoPro 2+  on the other arm.  WARNING:     Tight straps may restrict the User’s circulation. Therefore, always check that straps are not too  tight throughout the User’s range of motion.  WARNING: Do not sleep while wearing the MyoPro 2+ as straps may alter the  U ser’s circulation.  ▲ CAUTION: If you detect fumes, flames, melting of components around the battery or battery charger, or  the device is hot to touch, TURN THE DEVICE OFF IMMEDIATELY and contact your Provider.          STEPS FOR PUTTING ON MYOPRO 2+ ORTHOSIS    To ensure proper fit and function, it is essential the MyoPro 2+ is donned (put on) correctly before each use. If the MyoPro 2+  is donned incorrectly, you may experience discomfort, soreness, and/or pain. You may need assistance to don your MyoPro    2+ and if so, whomever assists you should receive training for proper MyoPro 2+ donning.    Myomo offers donning instructional videos for the MyoPro 2+ on its website (www.myomo.com). If you still have difficulty  donning the MyoPro 2+, consult with your Provider and/or therapist for tips and strategies specific to your situation.    Consult the illustrations above to reference the individual components of the MyoPro 2+, which are identified as italicized  words in the following instructions.  PN 28009 Rev 001        11   ...

  • Page 12: Donning Preparation

    DONNING PREPARATION    Before donning your MyoPro 2+, perform the following steps:    1. Ensure that the MyoPro 2+ is powered off.   NOTE: Pads and straps should be fully air‐dried from the previous use.  ▲ CAUTION: Do not use a hairdryer to dry components of the MyoPro 2+.    2. Loosen the hand strap by removing the hand strap hook from the hand strap anchor by pulling on the red release  tab..             3. Position the wrist flexion/extension joint in a neutral position (no flexion or extension). Unlock the joint by depressing  the  flexion/extension  button  (push  the  black  side  of  button).  Position  the  wrist  flexion/extension  joint  in  a  neutral  position. Lock the wrist flexion/extension joint after positioning.       ...

  • Page 13: Donning Instructions

                5. Completely loosen the forearm magnetic latch and the humeral magnetic latch by pulling on the red release tabs.  Open the humeral and forearm shells with the respective straps positioned out of the way.          6. If you have tone/spasticity in your hand/fingers, it may be beneficial to employ various techniques to relax your wrist  flexor/extensor  muscles  before  proceeding  with  donning.  Consult  with  your  therapist/physician  for  tone/spasticity  management solutions.            DONNING INSTRUCTIONS    PN 28009 Rev 001        13   ...
  • Page 14 1. When donning, position the MyoPro 2+ on a surface with adequate friction to prevent it moving away from you, such  as your lap.    2. Begin by placing your affected hand onto the hand shell.  Note the thumb should be positioned between the dorsal  and palmar hand straps.  NOTE: The motor and battery case should rest on the outside of the arm. If the motor and battery  case is aligned along the interior of the arm, you may be donning upside down or on the wrong arm.           3. Position your hand so the base of the thumb is in full contact with the hand shell. This is essential to ensure the entire  MyoPro 2+ is correctly positioned on your arms, with all joints in alignment.                4. Secure the hand strap  hook to the hand strap anchor. Tighten  the palmar hand strap and/or dorsal hand strap as  necessary.    PN 28009 Rev 001        14 ...
  • Page 15                 5. Secure the forearm shell. Tuck the forearm liner into the forearm shell, ensuring the hand extensor (open) EMG sensor  is not covered. Close the forearm shell and attach the forearm magnetic latch to the forearm buckle base. Secure the  forearm strap completely by closing the forearm buckle.    PN 28009 Rev 001        15   ...
  • Page 16               6. Secure the humeral shell. Tuck the humeral liner into the humeral shell, ensuring the biceps EMG sensor is not covered.   Close the humeral shell and secure the humeral magnetic latch. Attach the humeral magnetic latch to the humeral  buckle base. Secure the humeral strap completely by closing the humeral buckle.    PN 28009 Rev 001        16 ...
  • Page 17               PN 28009 Rev 001        17   ...
  • Page 18           The MyoPro 2+ is now applied. For instructions on donning the harness, please reference the next pages’ instructions  to determine which harness you are using and the instructions for application.      PN 28009 Rev 001        18 ...

  • Page 19: Steps For Putting On Myopro 2+ Harness

        STEPS FOR PUTTING ON MYOPRO 2+ HARNESS     A harness is provided with the MyoPro 2+. It serves to both protect your shoulder joint and to suspend the MyoPro 2+ in  correct position on your arm, so it does not slide off.      WARNING: A harness should always be worn when the MyoPro 2+ is donned, unless directed otherwise  by your physician and/or therapist. Failure to wear a harness may result in shoulder joint discomfort,  pain, and/or injury.    The MyoPro 2+ is available with two harness models depicted below. Following the appropriate instructions, depending on  which harness model you have.    CROSS‐BODY HARNESS FIGURE 8 HARNESS           Harness Clips    Having the harness connected to the appropriate retention clip will influence the alignment of the MyoPro 2+. Your clinician  will have marked or indicated which combination of retention clips to use for optimal outcomes.  Ensure the anterior and  posterior retention clips are securely locked in place before donning the harness.  Each harness option will use (1) anterior  retention clip and (1) posterior retention clip.                            Three posterior clip options Two anterior clip options  ...

  • Page 20: Cross-Body Harness Donning

    CROSS‐BODY HARNESS DONNING     If  your  MyoPro  2+  was  provided  with  a  figure  8  harness,  skip  this  section  and  proceed  to  the  figure  8  harness  donning  instructions in the next section.     For donning the cross‐body harness, follow the steps below:    1. Place the harness saddle on your shoulder. The suspension straps should straddle your shoulder.  The middle of the  saddle should be at the midline of the shoulder, touching neither the neck or shoulder joint. You may have to lift your  arm out to the side in order to move the saddle into the correct position.                   ...
  • Page 21     3. Secure the cross‐body strap using the release tab. The saddle should lay flat against your body.  Adjust the angle of the  fastened release tab to make the saddle sit evenly and comfortably.  There should be slack in the finger adjust loop at  this point.                                    4. Abduct the shoulder with the MyoPro 2+ (lifting it to the side), or use furniture to help lift while pulling the finger  adjust loop to tension.  When your arm returns to your torso, you should feel the tension of the harness saddle on  your shoulder, indicating the MyoPro 2+ is suspended from your shoulder girdle, not your shoulder joint.  Make minor  adjustments to the finger adjust loop tension until a good balance is reached between suspension and comfort.  The  Velcro will secure your tension.                    PN 28009 Rev 001     ...

  • Page 22: Cross Body Harness Doffing

    CROSS BODY HARNESS DOFFING:      When doffing the Cross Body Harness, remove the cross body strap by pulling the release tab from the front portion of the  .   shoulder saddle   Note: Do not remove the harness clips from the MyoPro unless you are removing for laundering purposes.                      PN 28009 Rev 001        22 ...
  • Page 23     FIGURE 8 HARNESS DONNING     If  your  MyoPro  2+  was  provided  with  a  cross‐body  harness,  skip  this  section  and  refer  to  the  cross‐body  harness  donning  instructions in the preceding section.     For donning the figure 8 harness, following the steps below:    Orient the harness and check for twists in the strapping.  The puck has a surface covered in red fabric, while the other  surface is an intersection of the strapping.  The red surface of the puck indicates the side that will lay against your back once  the harness is donned, while the straps face away from you.        Method 1 (flexibility‐dependent)    Place the intact‐side arm through the sound  side loop with the fabric of the puck facing you.      With your arm against the saddle, lift the harness  over and  behind your head.  Gravity will do most of the work as you let it slide down towards your shoulder.  ...
  • Page 24 Method 2 (back‐pack method)    2.1   Starting with the harness behind your back, locate the puck using your sound side.  Orient the puck so that  the fabric side is towards your back, while the straps face away from the you.  This will keep the harness  oriented in the correct position as you move your hand into the sound side loop.  Take note that both of the  harness straps from the MyoPro begin around the back of the device.  The anterior suspension strap will be  moved into position at the end.    2.2  With the sound side loop around your intact‐side wrist, begin to wriggle the loop up your arm, towards your  shoulder.  The final motion will require a shoulder shrug to help the strapping cross your shoulders to the  front of your body.                              2.3  Adjust the sound side loop so it rests between the chest and shoulder, protecting the collar bone.  It  shouldn’t make contact with the neck.  The anterior suspension strap coming off the front of the  MyoPro may require small adjustments to rest similarly.        PN 28009 Rev 001        24 ...
  • Page 25       FIGURE 8 HARNESS DOFFING     Slide the anterior suspension strap off of the MyoPro‐side shoulder.  There should then be enough slack to remove the  sound side loop off the intact side.                      Resting your intact arm at your side will allow the sound side loop to fall down your arm.  It may take minor maneuvering,  but once the loop is past your elbow, simply lifting the sound side arm will finish removing the harness.                            FIGURE 8 ADJUSTMENT     The harness can be made looser by pulling forward  The harness can be tightened by pulling back on the sound  on the anterior adjustment buckle  side loop strap that exits the anterior adjustment buckle   ...
  • Page 26 ADJUSTING WRIST MODULE  PN 28009 Rev 001        26 ...
  • Page 27     The wrist module position along the user’s forearm (proximal‐distal) can be adjusted two different ways.     1. Method 1: Move the Hand Carrier Bar in the Flexion/Extension Joint. This can be done by loosening and  retightening these set screws with a 3 mm hex key. It is recommended to tighten the set screws to 5  inch/lbs, or approximately a ¼ turn (90 degrees) after making contact.  2. Method 2: Move the wrist module along the forearm bar. This can be done by loosening and  retightening this set screw with a 2 mm hex key. It is recommended to tighten the set screw to 5  inch/lbs, or approximately a ¼ turn (90 degrees) after making contact.          Method 1    Method 2   PN 28009 Rev 001        27   ...
  • Page 28     Open the Supination/Pronation (SP) Latch to adjust the pronation and supination of the  ADJUST  SP Joint. Close the SP Latch once the joint is in the desired location.            Open Latch   Closed Latch      Caution: The SP latch should be closed when the device is not in use to avoid accidental damage to the components.  PN 28009 Rev 001        28 ...
  • Page 29           Push the Flexion/Extension Button to the unlocked position (shown below) to unlock  ADJUST  the Hand Carrier Bar, then adjust the Hand Carrier Bar. Push the Flexion/Extension  Button to the locked position to lock the Hand Carrier Bar in the desired position.          Unlocked   Locked    PN 28009 Rev 001      29 ...
  • Page 30                                                   THIS PAGE IS INTENTIONALLY LEFT BLANK         PN 28009 Rev 001        30 ...
  • Page 31                                               TAKING OFF MYOPRO 2+  (“DOFFING”)  PN 28009 Rev 001      31 ...
  • Page 32 THIS PAGE IS INTENTIONALLY LEFT BLANK PN 28009 Rev 001        32 ...
  • Page 33   TAKING THE MYOPRO 2+ OFF (“DOFFING”)  WARNING: If at any time during the use of this device, you notices any of the following,  discontinue use and seek guidance from your Provider.   Movement does not match the User’s desired motion.   Persistent redness, swelling, or skin breakdown (bleeding, chafing, etc.)   Rash on the arm, hand, or fingers.   Pain associated with wearing the MyoPro 2+ orthosis.   Unusual noises from the orthosis (popping, clicking, etc.)   Smells from the orthosis (smoking, burning plastic, etc.)   Odor from the orthosis (sour smells or other indications of bio‐contamination.)    2+  STEPS FOR TAKING YOUR MYOPRO  OFF  Turn the MyoPro 2+ OFF.  Place the MyoPro 2+ in your lap, or on a flat surface that is not slippery.  Undo the harness Quick Release tab.  Undo the Upper Cuff Closure.  Undo the Forearm Closure.  Gently slide your hand back through the loosened hand strap and Hand Support Shell  Rest the MyoPro 2+ in a clean, dry location to ensure it will fully air‐dry before  n ext use.  Place the MyoPro 2+ into the carrying bag for travel or storage.      NOTE: The MyoPro 2+ should remain OFF any time the MyoPro 2+ is not being worn.  PN 28009 Rev 001      33 ...
  • Page 34 PN 28009 Rev 001        34 ...

  • Page 35: Operating Myopro 2

      OPERATING MYOPRO 2+   PN 28009 Rev 001      35 ...
  • Page 36 THIS PAGE IS INTENTIONALLY LEFT BLANK PN 28009 Rev 001        36 ...

  • Page 37: Control Panel

      CONTROL PANEL  See the User Manual – Sections for All MyoPro 2+ Devices document for a comprehensive Control Panel  Buttons & Lights Diagram.  NOTE: For your MyoPro 2+ Motion E  • The Grasp mode button is deactivated  • The Close Light and Open Light may turn on if a certain error occurs. See MyoPro  2+ Error section of the User Manual          Power Button                                    Mode Buttons  PN 28009 Rev 001      37 ...

  • Page 38: Modes Of Use

    MODES OF USE  WARNING: Use caution when using the device in shoulder positions where it is possible for the  User to hit him or herself.  The MyoPro 2+ may be used in a variety of modes. The different modes allow you to operate the MyoPro  2+ by tensing or relaxing different muscles. You may find that you want to use different muscles – and  therefore different modes – when performing specific tasks with your MyoPro 2+. Modes may be changed  using the buttons on the control panel.    When the device is fit to you, your Provider will optimize the sensitivity settings within each mode  depending on the strength of your EMG signal at that time. If over time you feel that the MyoPro 2+ is not  assisting your arm or hand adequately, please contact your Provider; the sensitivity settings may need to be  readjusted.      START MODE  When you first power on the MyoPro 2+, the elbow will be in Standby Mode. This setting may be changed by  your Provider.      ELBOW MODES  The elbow has four distinct modes of use when the MyoPro 2+ is powered on.  1. Standby mode  2. Biceps mode  3. Triceps mode  4. Dual mode  These are explained in the following pages.  PN 28009 Rev 001        38 ...

  • Page 39: Elbow Modes

      ELBOW MODES  In this mode, neither the Biceps or Triceps Light will be  illuminated. The elbow motor will not respond to your EMG  signal from either muscle group.  Though the MyoPro 2+ is powered on, no assistance is being  given to your elbow, and the arm will neither flex nor  e xtend.  The sensors will be reading your EMG signal from both  biceps and triceps, but the motor response is paused.  Standby mode  Actions:  • This can be useful as a resting mode if straps or sensors  need to be adjusted, or if you want to take a short  b reak  without turning the device off.  In this mode, the Biceps Light will be illuminated. The elbow  motor will respond to your biceps EMG signal.  Actions:  • When you relax your biceps, the device will extend.  • When you contract your biceps, the device will flex.  Biceps mode  PN 28009 Rev 001      39 ...
  • Page 40 In this mode, the Triceps Light will be illuminated. The elbow  motor will respond to your triceps EMG signal.  Actions:  • When you relax your triceps, the elbow will flex.  • When you contract your triceps, the elbow will extend.  Triceps mode  In this mode, both the Biceps and Triceps Light will illuminated.  The elbow motor will respond to your biceps and triceps EMG  signal.  The elbow will only respond to muscle contraction (not  relaxation, as in other modes) to assist you with active flexion  and active extension of your elbow.  You must engage both muscle groups in order for your arm to  move in both directions. The MyoPro 2+ will respond to  whichever muscle signal is stronger at a given moment in time.  In order for Dual mode to be most effective, you should be able  Dual mode  to isolate the desired muscle (biceps or triceps) and have a  limited number of co‐contractions prior to using Dual mode.  When used well, this mode should allow you greater ability to  hold an arm position at a mid‐point between fully flexed and  fully extended.  Actions:  • When you contract your biceps, the elbow will flex, as  l ong  as your biceps signal is greater than your triceps  s ignal.  • When you contract your triceps, the elbow will extend, as  long as your triceps signal is greater than your biceps signal.  PN 28009 Rev 001        40 ...

  • Page 41: Change Elbow Mode With The Control Panel

      CHANGE ELBOW MODE WITH THE CONTROL PANEL  The elbow mode button cycles through the 4 elbow modes, moving to the next mode each time you press  the mode button.      When the MyoPro 2+ is turned ON, the elbow will be in Standby mode unless it has been changed by your  Provider.    Press the elbow mode button one time to put the elbow into Biceps mode        Press the elbow mode button again (a second time) to put the elbow into Triceps mode    Press the elbow mode button again (a third time) to put the elbow in Dual mode      Press the elbow mode button again (a fourth time) to return the elbow Standby mode      Repeat the above cycle to scroll through and change to another mode at any point during your MyoPro  2+ use.    PN 28009 Rev 001      41 ...
