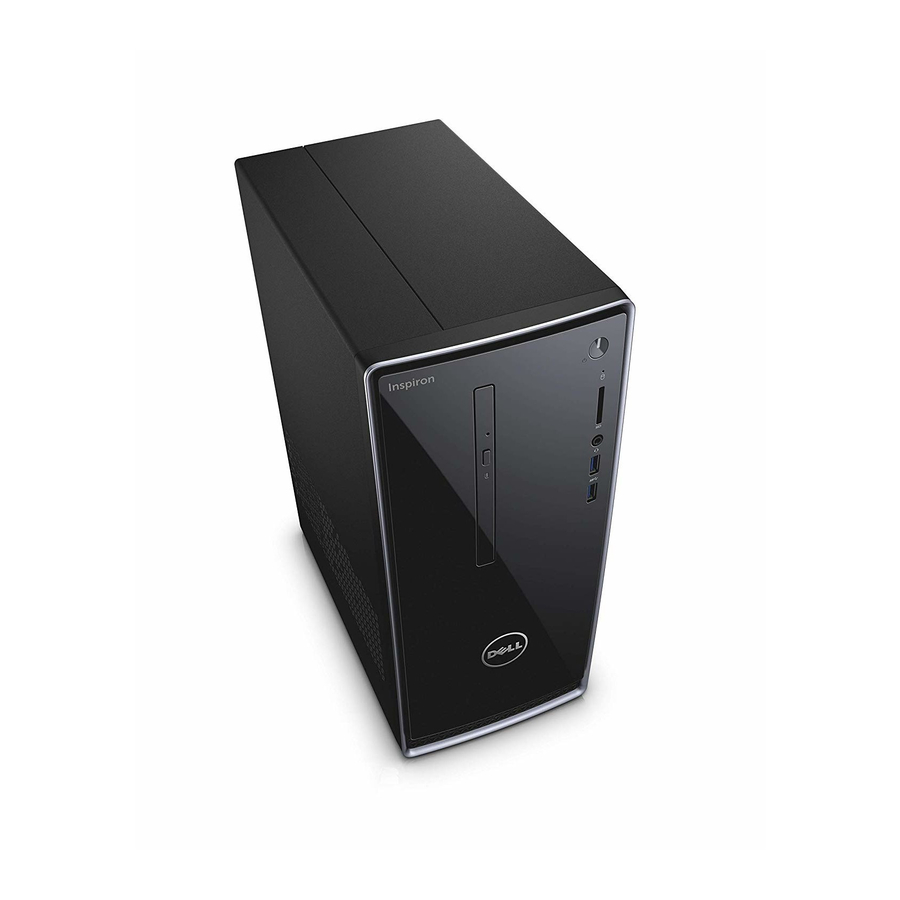

Dell Inspiron 3662 Service Manual

Hide thumbs Also See for Inspiron 3662:
Table of Contents

Advertisement

Available languages

Available languages

Quick Links

Download this manual
Inspiron 3662
Service Manual
Datormodell: Inspiron 3662
Regleringsmodell: D20M
Regleringstyp: D20M002

Advertisement

Table of Contents
loading

Related Manuals for Dell Inspiron 3662

Summary of Contents for Dell Inspiron 3662

  • Page 1 Inspiron 3662 Service Manual Datormodell: Inspiron 3662 Regleringsmodell: D20M Regleringstyp: D20M002...
  • Page 2 VARNING: En varning signalerar risk för egendomsskada, personskada eller dödsfall. Copyright © 2016 Dell Inc. eller dess dotterbolag. Med ensamrätt. Dell, EMC och andra varumärken är varumärken som tillhör Dell Inc. eller dess dotterbolag. Andra varumärken kan vara varumärken som tillhör respektive ägare.

  • Page 3: Table Of Contents

    Innehåll Innan du arbetar inuti datorn..........8 ..................8 Before you begin När du har arbetat inuti datorn........9 Säkerhetsinstruktioner..........10 Rekommenderade verktyg..........11 Screw list..............12 Inside view of your computer........13 System board components........... 14 Ta bort datorkåpan ............16 ....................16 Procedure Sätta tillbaka datorkåpan ..........18 ....................
  • Page 4 Ta bort minnesmodulerna..........23 ................... 23 Prerequisites ....................23 Procedure Sätta tillbaka minnesmodulerna........26 ....................26 Procedure ..................27 Post-requisites Ta bort 3,5-tumshårddisken.........28 ................... 28 Prerequisites ....................28 Procedure Sätta tillbaka 3,5-tumshårddisken....... 33 ....................33 Procedure ..................33 Post-requisites Ta bort den optiska enheten........34 ...................
  • Page 5 Ta bort kortet för trådlös teknik........44 ................... 44 Prerequisites ....................44 Procedure Sätta tillbaka kortet för trådlös teknik......47 ....................47 Procedure ..................48 Post-requisites Ta bort antennmodulerna..........49 ................... 49 Prerequisites ....................49 Procedure Sätta tillbaka antennkablarna........52 ....................52 Procedure ..................52 Post-requisites Ta bort strömbrytarmodulen........53 ...................
  • Page 6 Ta bort processorkylflänsen......... 61 .................... 61 Prerequisites ....................61 Procedure Sätta tillbaka processorkylflänsen........63 ....................63 Procedure ..................63 Post-requisites Removing the front I/O-panel........64 ................... 64 Prerequisites ....................64 Procedure Replacing the front I/O-panel........67 ....................67 Procedure ..................67 Post-requisites Ta bort moderkortet............ 68 ...................
  • Page 7 ..................75 Prerequisites ..................75 Procedure .................. 76 Post-requisites Uppdatera BIOS............77 Få hjälp och kontakta Dell..........78 ................78 Resurser för självhjälp ...................78 Kontakta Dell...

  • Page 8: Innan Du Arbetar Inuti Datorn

    Innan du arbetar inuti datorn OBS: Bilderna i det här dokumentet kan skilja från din dator beroende på konfigurationen du beställde. Before you begin Save and close all open files and exit all open applications. Shut down your computer. Click Start → Power →...

  • Page 9: När Du Har Arbetat Inuti Datorn

    När du har arbetat inuti datorn VIKTIGT!: Kvarglömda och lösa skruvar inuti datorn kan allvarligt skada datorn. Sätt tillbaka alla skruvar och kontrollera att inga lösa skruvar finns kvar inuti datorn. Anslut eventuella externa enheter, kringutrustning och kablar som du tog bort innan arbetet på...

  • Page 10: Säkerhetsinstruktioner

    VIKTIGT!: Du bör endast utföra felsökning och reparationer som godkänts eller anvisats av Dells team för teknisk hjälp. Skador som uppstår till följd av service som inte har godkänts av Dell täcks inte av garantin. Se säkerhetsanvisningarna som medföljde produkten eller på...

  • Page 11: Rekommenderade Verktyg

    Rekommenderade verktyg Procedurerna i detta dokument kan kräva att följande verktyg används: • Stjärnskruvmejsel • Plastrits...

  • Page 12: Screw List

    Screw list The following table provides the list of screws that are used for securing different components to the computer. Tabell 1. Screw list Component Secured to Screw type Quantity Computer cover Chassis #6–32 UNC 1/4'' Hard drive Side-chassis #6–32 UNC 1/4'' Hard drive Hard-drive bracket #6–32 UNC 3.6 Side-chassis...

  • Page 13: Inside View Of Your Computer

    Inside view of your computer system board processor fan and heat-sink assembly memory module I/O board optical drive hard-drive assembly side chassis wireless card...

  • Page 14: System Board Components

    System board components power-button cable connector coin-cell battery I/O-cable connector memory-module (slot 2) hard-drive and optical drive power- wireless-card slot cable connector hard-drive data cable connector optical-drive data cable connector processor-fan cable connector service mode jumper password clear jumper CMOS clear jumper...
  • Page 15 memory-module (slot 1)

  • Page 16: Ta Bort Datorkåpan

    När du har arbetat inuti datorn följer du anvisningarna i När du har arbetat inuti datorn. Mer information om bästa metoder för säkert handhavande finns på hemsidan för regelefterlevnad på www.dell.com/regulatory_compliance. Procedure Remove the two screws (#6–32 UNC 1/4'') that secure the cover to the chassis.
  • Page 17 Release the computer cover by sliding it towards the back of the computer and lift the cover off the chassis.

  • Page 18: Sätta Tillbaka Datorkåpan

    När du har arbetat inuti datorn. Mer information om bästa metoder för säkert handhavande finns på hemsidan för regelefterlevnad på www.dell.com/regulatory_compliance. Procedure Align the tabs on the computer cover with the slots on the chassis and slide it towards the front of the computer.

  • Page 19: Ta Bort Frontramen

    När du har arbetat inuti datorn följer du anvisningarna i När du har arbetat inuti datorn. Mer information om bästa metoder för säkert handhavande finns på hemsidan för regelefterlevnad på www.dell.com/regulatory_compliance. Prerequisites Remove the computer cover. Procedure...
  • Page 20 Grasp and release the front bezel tabs sequentially from the top, by moving them outward from the chassis.
  • Page 21 Rotate and pull the front bezel away from the front of the computer to release the front bezel clamps from the front panel slots.

  • Page 22: Sätta Tillbaka Frontramen

    När du har arbetat inuti datorn. Mer information om bästa metoder för säkert handhavande finns på hemsidan för regelefterlevnad på www.dell.com/regulatory_compliance. Procedure Align and insert the front bezel clamps into the front panel slots. Rotate the front bezel towards the chassis until the front-bezel tabs snap into place.

  • Page 23: Ta Bort Minnesmodulerna

    När du har arbetat inuti datorn följer du anvisningarna i När du har arbetat inuti datorn. Mer information om bästa metoder för säkert handhavande finns på hemsidan för regelefterlevnad på www.dell.com/regulatory_compliance. Prerequisites Remove the computer cover. Remove the front bezel.
  • Page 24 Lift and rotate the side-chassis away from the computer. Using your fingertips, spread apart the securing clip at each end of the memory- module slot until the memory module pops up.
  • Page 25 Slide and remove the memory module from the memory-module slot. OBS: If the memory module is difficult to remove, gently ease the memory module back and forth to remove it from the slot. VIKTIGT!: To prevent damage to the memory module, hold the memory module by the edges.

  • Page 26: Sätta Tillbaka Minnesmodulerna

    När du har arbetat inuti datorn. Mer information om bästa metoder för säkert handhavande finns på hemsidan för regelefterlevnad på www.dell.com/regulatory_compliance. Procedure Ensure that the securing clips are extended away from the memory-module slot. Align the notch on the memory module with the tab on the memory-module slot.

  • Page 27: Post-Requisites

    Insert the memory module into the memory-module slot and press the memory module down until it clicks into place. Rotate the side-chassis towards the computer until it snaps into place. Post-requisites Replace the front bezel. Replace the computer cover.

  • Page 28: Ta Bort 3,5-Tumshårddisken

    När du har arbetat inuti datorn följer du anvisningarna i När du har arbetat inuti datorn. Mer information om bästa metoder för säkert handhavande finns på hemsidan för regelefterlevnad på www.dell.com/regulatory_compliance. Prerequisites Remove the computer cover. Remove the front bezel.
  • Page 29 Disconnect the power cable from the hard drive.
  • Page 30 Lift and rotate the side-chassis away from the computer.
  • Page 31 Using the release tabs on the hard-drive assembly, slide the hard-drive assembly out of the slot on the side-chassis. Remove the four screws (#6–32 UNC 3.6 mm) that secure the hard-drive bracket to the hard drive.
  • Page 32 Lift the hard drive off the hard-drive bracket.

  • Page 33: Sätta Tillbaka 3,5-Tumshårddisken

    När du har arbetat inuti datorn. Mer information om bästa metoder för säkert handhavande finns på hemsidan för regelefterlevnad på www.dell.com/regulatory_compliance. Procedure Place the hard drive in the hard-drive bracket. Align the screw holes on the hard drive with the screw holes on the hard-drive bracket.

  • Page 34: Ta Bort Den Optiska Enheten

    När du har arbetat inuti datorn följer du anvisningarna i När du har arbetat inuti datorn. Mer information om bästa metoder för säkert handhavande finns på hemsidan för regelefterlevnad på www.dell.com/regulatory_compliance. Prerequisites Remove the computer cover. Remove the front bezel.
  • Page 35 Lift and rotate the side-chassis away from the computer. Disconnect the power cable from the optical drive.
  • Page 36 Disconnect the data cable from the optical drive. Rotate the side-chassis towards the computer until it snaps into place. Remove the screw (#6–32 UNC 3.6 mm) that secures the optical-drive assembly to the side-chassis.
  • Page 37 Gently slide the optical-drive assembly out of the optical-drive bay through the front of the computer. Remove the three screws (M2xL2) that secure the optical-drive bracket to the optical drive.
  • Page 38 Lift the optical-drive bracket off the optical drive. 10 Gently pull and disconnect the optical-drive bezel from the optical drive.

  • Page 39: Sätta Tillbaka Den Optiska Enheten

    När du har arbetat inuti datorn. Mer information om bästa metoder för säkert handhavande finns på hemsidan för regelefterlevnad på www.dell.com/regulatory_compliance. Procedure Align and snap the optical-drive bezel to the optical drive. Align the screw holes on the optical-drive bracket with the screw holes on the optical drive.

  • Page 40: Ta Bort Knappcellsbatteriet

    När du har arbetat inuti datorn. Mer information om bästa metoder för säkert handhavande finns på hemsidan för regelefterlevnad på www.dell.com/regulatory_compliance. VIKTIGT!: Om du tar bort knappcellsbatteriet återställs BIOS- konfigurationsprogrammet till standardinställningarna. Vi rekommenderar att du skriver ned inställningarna för BIOS-konfigurationsprogrammet innan du tar bort knappcellsbatteriet.
  • Page 41 Lift and rotate the side-chassis away from the computer.
  • Page 42 Using a plastic scribe, pry the coin-cell battery out of its socket.

  • Page 43: Sätta Tillbaka Knappcellsbatteriet

    När du har arbetat inuti datorn. Mer information om bästa metoder för säkert handhavande finns på hemsidan för regelefterlevnad på www.dell.com/regulatory_compliance. Procedure Insert a new coin-cell battery (CR2032) into the battery socket with the positive side facing up, and snap the battery into place.

  • Page 44: Ta Bort Kortet För Trådlös Teknik

    När du har arbetat inuti datorn följer du anvisningarna i När du har arbetat inuti datorn. Mer information om bästa metoder för säkert handhavande finns på hemsidan för regelefterlevnad på www.dell.com/regulatory_compliance. Prerequisites Remove the computer cover. Remove the front bezel.
  • Page 45 Lift and rotate the side-chassis away from the computer. Remove the screw (M2xL3.5) that secures the wireless card to the system board. Lift the wireless-card bracket off the wireless card. Disconnect the antenna cables from the wireless card.
  • Page 46 Slide and remove the wireless card from the wireless-card slot.

  • Page 47: Sätta Tillbaka Kortet För Trådlös Teknik

    När du har arbetat inuti datorn. Mer information om bästa metoder för säkert handhavande finns på hemsidan för regelefterlevnad på www.dell.com/regulatory_compliance. Procedure Align the notch on the wireless card with the tab on the wireless-card slot. Slide the wireless card at an angle into the wireless-card slot.

  • Page 48: Post-Requisites

    Replace the screw (M2xL3.5) that secures the wireless card to the system board. Rotate the side-chassis towards the computer until it snaps into place. Post-requisites Replace the front bezel. Replace the computer cover.

  • Page 49: Ta Bort Antennmodulerna

    När du har arbetat inuti datorn följer du anvisningarna i När du har arbetat inuti datorn. Mer information om bästa metoder för säkert handhavande finns på hemsidan för regelefterlevnad på www.dell.com/regulatory_compliance. Prerequisites Remove the computer cover. Remove the front bezel.
  • Page 50 Push down the antenna cables through the cable-routing slots on the side- chassis. Rotate the side-chassis towards the computer until it snaps into place. Note the antenna-cable routing and remove the antenna cables from the routing guides on the side-chassis.
  • Page 51 Using a plastic scribe, gently pry the antenna modules off the side-chassis.

  • Page 52: Sätta Tillbaka Antennkablarna

    När du har arbetat inuti datorn. Mer information om bästa metoder för säkert handhavande finns på hemsidan för regelefterlevnad på www.dell.com/regulatory_compliance. Procedure Adhere the antenna modules to the side-chassis. Route the antenna cables through the routing guides on the side-chassis.

  • Page 53: Ta Bort Strömbrytarmodulen

    När du har arbetat inuti datorn följer du anvisningarna i När du har arbetat inuti datorn. Mer information om bästa metoder för säkert handhavande finns på hemsidan för regelefterlevnad på www.dell.com/regulatory_compliance. Prerequisites Remove the computer cover. Remove the front bezel.
  • Page 54 Lift and rotate the side-chassis away from the computer. Disconnect the power-button cable from the system board. Press the tab on the power-button module to release the module from the front panel.
  • Page 55 Remove the power-button module along with its cable through the slot on the front panel.

  • Page 56: Sätta Tillbaka Strömbrytarmodulen

    När du har arbetat inuti datorn. Mer information om bästa metoder för säkert handhavande finns på hemsidan för regelefterlevnad på www.dell.com/regulatory_compliance. Procedure Route the power-button board cable through the slot on the front panel. Align and snap the power-button module into the slot on the front panel.

  • Page 57: Ta Bort Processorfläkten

    När du har arbetat inuti datorn följer du anvisningarna i När du har arbetat inuti datorn. Mer information om bästa metoder för säkert handhavande finns på hemsidan för regelefterlevnad på www.dell.com/regulatory_compliance. Prerequisites Remove the computer cover. Remove the front bezel.
  • Page 58 Lift and rotate the side-chassis away from the computer. Disconnect the processor-fan cable from the system board. Note the location of the fan on the heat sink assembly. Remove the four screws (M6xL10) that secure the processor fan to the heat sink.
  • Page 59 Lift the processor fan off the heat sink.

  • Page 60: Sätta Tillbaka Processorfläkten

    När du har arbetat inuti datorn. Mer information om bästa metoder för säkert handhavande finns på hemsidan för regelefterlevnad på www.dell.com/regulatory_compliance. Procedure Align the screw holes on the processor fan with the screw holes on the heat sink.

  • Page 61: Ta Bort Processorkylflänsen

    När du har arbetat inuti datorn. Mer information om bästa metoder för säkert handhavande finns på hemsidan för regelefterlevnad på www.dell.com/regulatory_compliance. VIKTIGT!: För att processorn ska kylas maximalt bör du inte röra vid kylflänsens värmeöverföringsytor. Fett och oljor från din hud kan reducera värmeöverföringskapaciteten i det termiska fettet.
  • Page 62 Lift the processor heat sink off system board.

  • Page 63: Sätta Tillbaka Processorkylflänsen

    När du har arbetat inuti datorn. Mer information om bästa metoder för säkert handhavande finns på hemsidan för regelefterlevnad på www.dell.com/regulatory_compliance. VIKTIGT!: För att processorn ska kylas maximalt bör du inte röra vid kylflänsens värmeöverföringsytor. Fett och oljor från din hud kan reducera värmeöverföringskapaciteten i det termiska fettet.

  • Page 64: Removing The Front I/O-Panel

    När du har arbetat inuti datorn följer du anvisningarna i När du har arbetat inuti datorn. Mer information om bästa metoder för säkert handhavande finns på hemsidan för regelefterlevnad på www.dell.com/regulatory_compliance. Prerequisites Remove the computer cover. Remove the front bezel.
  • Page 65 Lift and rotate the side-chassis away from the computer. Disconnect the I/O-board cable from the I/O board. Remove the two screws (#6–32 UNC 1/4'') that secure the I/O board to the chassis.
  • Page 66 Lift the I/O board off the chassis.

  • Page 67: Replacing The Front I/O-Panel

    När du har arbetat inuti datorn. Mer information om bästa metoder för säkert handhavande finns på hemsidan för regelefterlevnad på www.dell.com/regulatory_compliance. Procedure Place the I/O board in the slot on the chassis. Align the screw holes on the I/O board with the screw holes on the chassis.

  • Page 68: Ta Bort Moderkortet

    När du har arbetat inuti datorn. Mer information om bästa metoder för säkert handhavande finns på hemsidan för regelefterlevnad på www.dell.com/regulatory_compliance. OBS: Datorns servicenummer finns på moderkortet. Du måste ange servicenumret i BIOS-konfigurationsprogrammet när du har bytt ut moderkortet.
  • Page 69 Disconnect the hard-drive and optical-drive power cable from the system board. Disconnect the I/O-board cable from the system board. Disconnect the power-button cable from the system board. Remove the four screws (#6–32 UNC 1/4'') that secure the system board to the chassis.
  • Page 70 Lift the system board at an angle and remove it from the chassis.

  • Page 71: Sätta Tillbaka Moderkortet

    När du har arbetat inuti datorn. Mer information om bästa metoder för säkert handhavande finns på hemsidan för regelefterlevnad på www.dell.com/regulatory_compliance. OBS: Datorns servicenummer finns på moderkortet. Du måste ange servicenumret i BIOS-konfigurationsprogrammet när du har bytt ut moderkortet.

  • Page 72: Bios-Installationsprogram

    Öppna BIOS-inställningsprogrammet Starta (eller starta om) datorn. När DELL-logotypen visas under självtestet väntar du på att F2-uppmaningen ska visas och trycker sedan omedelbart på F2. OBS: F2-uppmaningen visar att tangentbordet har initierats.
  • Page 73 Lift and rotate the side-chassis away from the computer. Locate the password jumper (PSWD) on the system board. OBS: For more information on the location of the jumper, see “System- board components”. Remove the jumper plug from the password jumper-pins.

  • Page 74: Post-Requisites

    Innan du utför något arbete inuti datorn. När du har arbetat inuti datorn följer du anvisningarna i När du har arbetat inuti datorn. Mer information om bästa metoder för säkert handhavande finns på hemsidan för regelefterlevnad på www.dell.com/regulatory_compliance.

  • Page 75: Prerequisites

    Prerequisites Remove the computer cover. Remove the front bezel. Procedure Place the computer with the side-chassis facing up. Lift and rotate the side-chassis away from the computer. Locate the CMOS jumper (CMCL R2) on the system board. OBS: For more information on the location of the jumper, see “System- board components”.

  • Page 76: Post-Requisites

    Wait for 5 seconds and then replace the jumper plug to its original location. Rotate the side-chassis towards the computer until it snaps into place. Post-requisites Replace the front bezel. Replace the computer cover.

  • Page 77: Uppdatera Bios

    Du kan vara tvungen att uppdatera BIOS när det finns en uppdatering eller när du bytt ut moderkortet. Så här uppdaterar du BIOS: Starta datorn. Gå till www.dell.com/support. Klicka på Product Support (Produktsupport), ange servicenumret för din dator och klicka sedan på Submit (Skicka).

  • Page 78: Få Hjälp Och Kontakta Dell

    Lär dig mer om ditt operativsystem, Se Jag och min Dell på www.dell.com/ inställning och användning av din dator, support/manuals. säkerhetskopiering av data, diagnostik osv. Kontakta Dell Om du vill kontakta Dell med frågor om försäljning, teknisk support eller kundtjänst, se www.dell.com/contactdell.
  • Page 79 OBS: Tillgängligheten varierar mellan land och produkt och vissa tjänster kanske inte finns tillgängliga i ditt land. OBS: Om du inte har en aktiv internetanslutning så hittar du information på inköpsfakturan, följesedeln, räkningen eller Dells produktkatalog.
