基本的な使い方
■
接続と電源の投入
■接続のしかた....................................................................

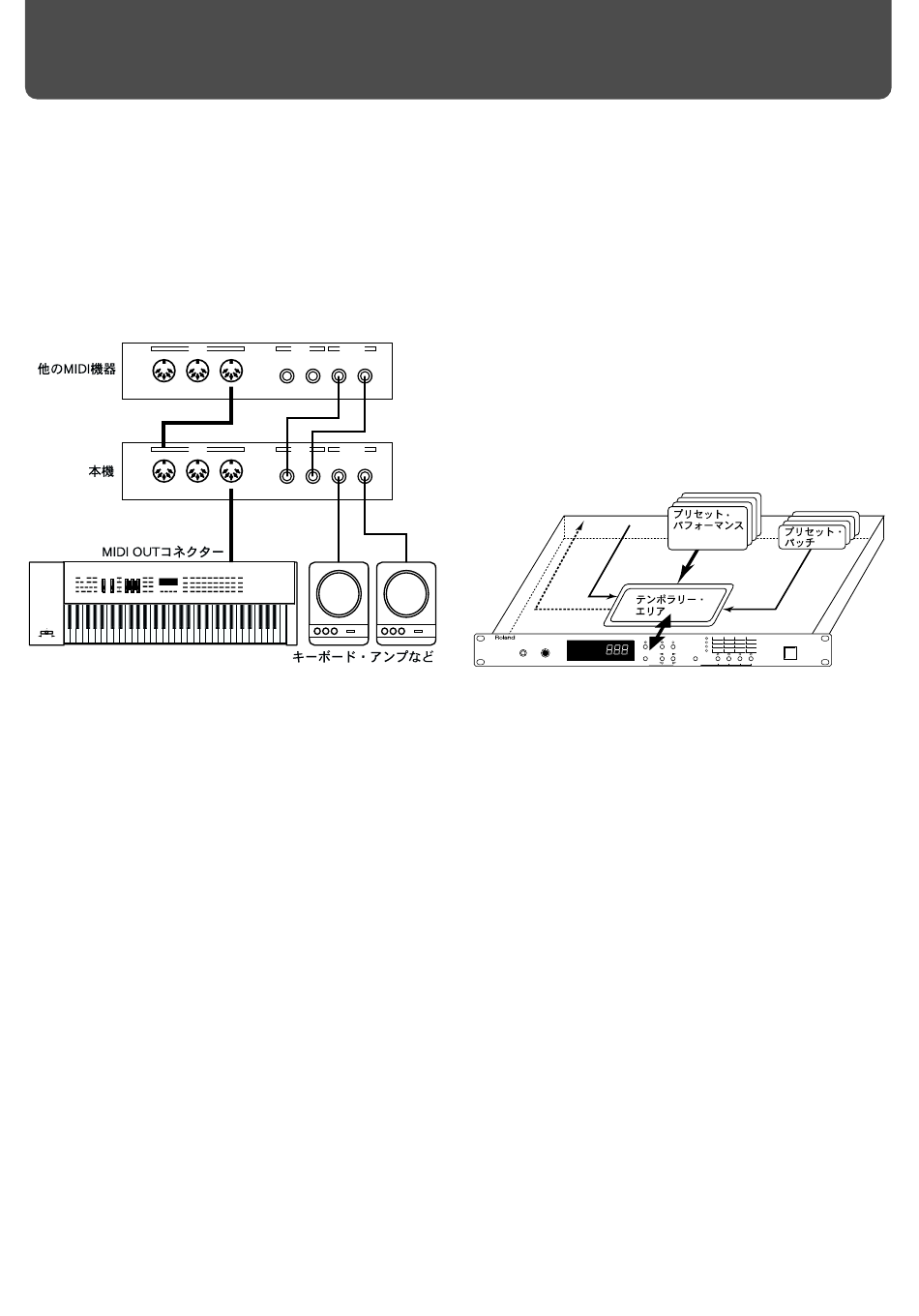

本機と外部機器の電源が切られていることを確認したら、下図
のように、本機とその他の機器を接続してください。
本機の Output ジャックとキーボード・アンプ、本機の Input ジャ
ックと他の機器の Output ジャックを接続するときは、フォー
ン・プラグのついたケーブルを使ってください。MIDI コネクター
同士を接続するときは、MIDI ケーブルを使ってください。
MIDI
Thru Out
MIDI
Thru Out
他の音源の Output ジャックと本機の Input ジャックを接続する
と、ミキサーなどを使わずに、ふたつの音源の音を聴けます。
キーボード・アンプやオーディオ・セットが無くても、Phones
ジャックにヘッドホンを接続すれば、本機だけで音を聴くこと
ができます。
■電源を入れる前に.............................................................
電源を入れる前に、本機の Volume つまみが Min の位置にあるこ
とを確認してください。また、キーボード・アンプなどの外部機
器のボリュームつまみが最小の位置にあることを確認してくだ
さい。
■電源を入れる....................................................................
本機の電源を入れた後に、接続したキーボード・アンプなどの電
源を入れます。その後、本機の Volume つまみとキーボード・ア
ンプなどのボリュームつまみを使って適切な音量に合わせてく
ださい。
電源を切るときは、キーボード・アンプなどの電源を切ってから
本機の電源を切ってください。
※本機は回路保護のため、電源をオンしてからしばらくは動作
しません。
Input Output
In R L(Mono) R L(Mono)
Input Output
In R L(Mono) R L(Mono)
■
本機の動作モードについて
本機には、8 パートのマルチ・ティンバー音源として動作するパ
フォーマンス・モードと、1 パートだけの音源として動作するパ
ッチ・モードがあります。
パフォーマンス・モードはシーケンサーを使ったアンサンブル演
奏に適し、パッチ・モードは MIDI キーボードを接続してのライ
ブ演奏に適しています。
●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●
テンポラリー・エリアについて
パフォーマンスやパッチを呼び出すと、その設定情報はテンポ
ラリー・エリアに読み込まれます。MIDI In コネクターから受信
した MIDI メッセージで鳴らしたり、フロント・パネルのボタン
を使って操作できるのは、テンポラリー・エリアに読み込まれた
パフォーマンスやパッチだけです。
Output MIDI In
Patch
Phones Volume
Min Max
Part
テンポラリー・エリアに呼び出したパフォーマンスやパッチは各
種のパラメーターを変更できます。また、MIDI In コネクターを
通して、外部 MIDI 機器からもパラメーターを変更できます。
テンポラリー・エリアの情報は電源を切っても保存されていま
す。ただし、他のパフォーマンスやパッチを選び直すと、それ
までテンポラリー・エリアにあった設定情報は消えてしまいま
す。
テンポラリー・エリアの情報は、MIDI Out コネクターを通して
外部 MIDI 機器に保存しておくこともできます。 （P.6）
●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●
■
パフォーマンス・モードで音を聴いてみよう
本機には多数のパフォーマンスが内蔵されています。パフォー
マンスとは、パート 1 〜 7 に割り当てられたパッチやパート 8 に
割り当てられたリズム・セットの設定、それぞれのパートのレベ
ルやパン、エフェクトといった各種設定の集まりです。
■パフォーマンス・モードに切り替える .............................
Part ボタンを押したまま電源を入れるとパフォーマンス・モード
になります。この設定は電源を切っても記憶されています。
※工場出荷時は、パフォーマンス・モードに設定されています。
Mute Monitor Level Pan Reverb Chorus
Part Param1
Part Param2 Rx Ch Key Shift Detune Assign
Power
Master Tune Device ID Reverb Chorus
Exit Enter MIDI Rx Vol&Hold Prog Chg Bank Sel Sys Ex
Value
F1 F2 F3 F4
Select
