Summary of Contents for EcoFlow RIVER Series

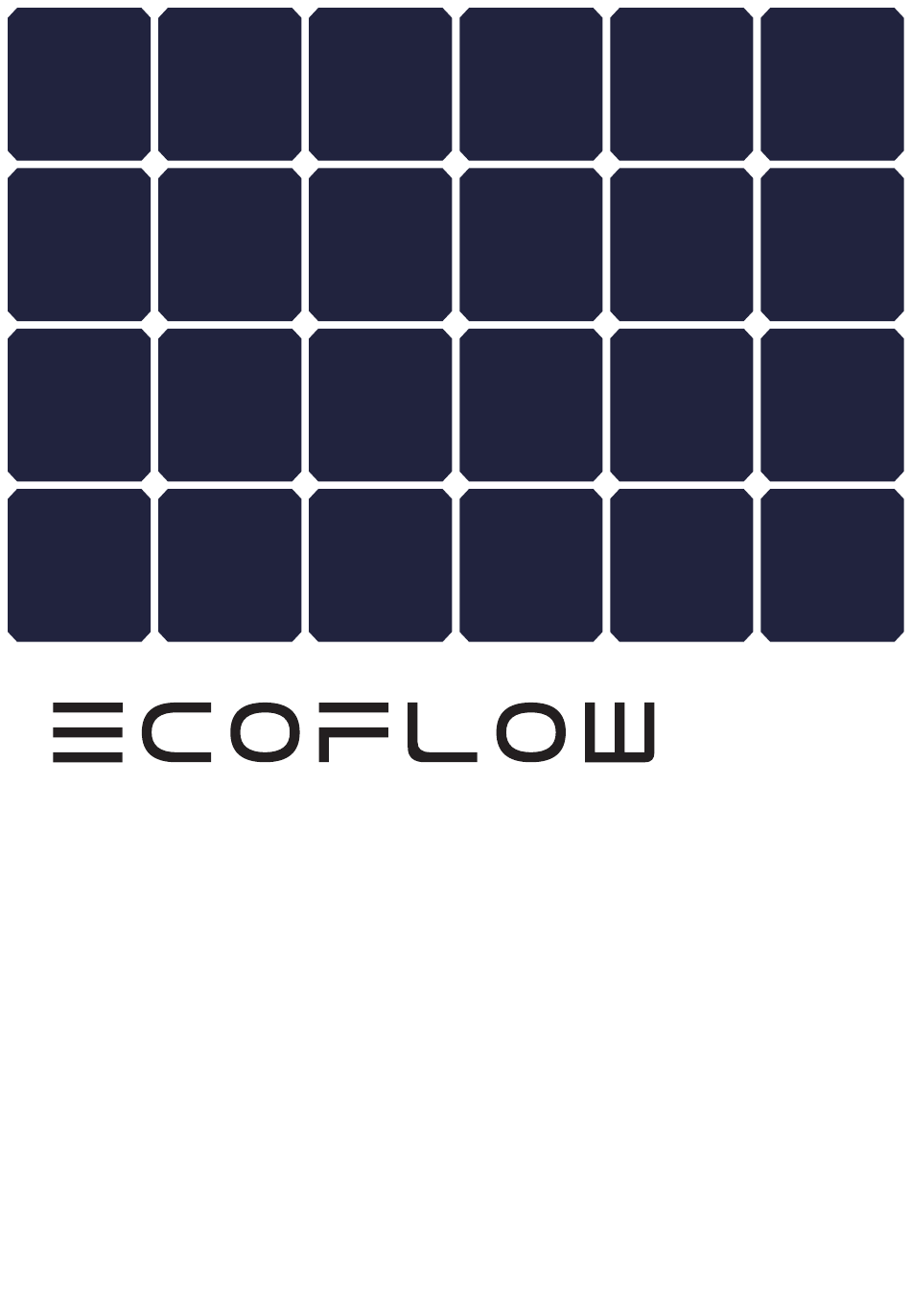

- Page 1 SO L AR PANEL Contact Us: support@ecoflow.com www.ecoflow.com...
- Page 2 In The Box Protective Case Solar Panel Snap Hook User Manual and kickstand & Warranty Card MC4 Output Controller How It Works EcoFlow DELTA (Sold Separately) XT60 Solar Charging Cable INPUT PORT (Sold Separately) EcoFlow RIVER Solar Panel (Sold Separately)
- Page 3 Your Solar Setup...
- Page 4 Solar Panel Adapter Cable To harvest solar energy most efficiently, try to ensure that the sun's rays hit the panel at a 90° angle and that the panel is not shaded. Adjust The Angle By Shooting For improved charging results, the Protective Case can also be used as a kickstand to prop up the solar panel at a 25°–80° angle.
-
Page 5: To Recharge The Unit
The kickstand feature should only be used before 10:00 am or after 2:00 pm. To use the product during the midday sun, simply place the solar panel flat on the ground. Speed Up Solar Charging Wire solar panels in parallel (refer to the figure below) 1. -
Page 6: Table Of Contents
2. Wire the two connectors that are unwired in step 1 with the Solar Charging Cable (MC4 to XT60 cable) respectively. RIVER mini RIVER Series 3. Connect the XT60 connector on the Solar Charging Cable (MC4 to XT60 cable) to the XT60 port on the portable power station DELTA mini to recharge the unit. - Page 7 Things to Remember When Using Solar Panel 1. As the efficiency of solar panels depends upon light intensity and the tilt angle used, the charging power of the panel may be affected by a number of factors such as weather conditions, seasonal changes and location.
- Page 8 FAQs Does the 110W Solar Panel generate a full 110W of power? In most cases, it is normal for a solar panel not to deliver its full nominal power. Some of the reasons why this happens, as well as some suggestions for getting closer to the nominal power figure, are given below. 1.
- Page 9 Yes, but only certain types. The power station used must be compatible with MC4 standards in order to work properly. In addition, other brands of power station may not offer the same levels of compatibility as EcoFlow-branded power stations, may have lower nominal power ratings, and may not offer the same levels of performance.
- Page 10 Technical Specifications 110W Solar Panel Rated Power: 110W(+/-5W)* Open Circuit Voltage: 21.8V Running Voltage: 18.4V Short Circuit Current: 6.5A Running Current: 6.0A Efficiency: 22.4%-22.8% Cell Type: Monocrystalline silicon Connector type: MC4 General Weight: Approximately 13.2 lbs (6KG) Solar Panel: Approximately 8.8lbs (4KG) Unfolded Dimensions: 16.5*70.3*1.0 in(42.0*178.5*2.5 cm) Folded Dimensions:...
- Page 11 ソ ーラー パ ネ ル お問い合わせ : support.jp@ecoflow.com https://jp.ecoflow.com...
- Page 12 同梱物 保護ケース 製品本体 スナップ ユーザーマニュアル ( キックスタンド ) フック x4 ＆ 保証書 MC4 出力コントローラ ソーラーパネルの使用方法 EcoFlow ポータブル電源を充電する方法 EcoFlow DELTA ( 別売り ) XT60 ソーラー充電ケーブル 入力ポート (EcoFlow ポータブル電 EcoFlow RIVER 源の同梱物です ) ソーラーパネル ( 別売り ) デバイスを充電する方法 EcoFlow DELTA ( 別売り ) ソーラーパネル...
- Page 13 ソーラーパネルの設置方法...
- Page 14 ソーラー パネル ソーラーパネル 充電ケーブル 太陽エネルギーを最も効率的集めるために ､ ソー ラーパネルに影がかからず ､ 太陽光線が 90º の角 度で当たるようにすることをご確認ください ｡ ジッパーでキックスタンドの角度を調節します 充電効率を向上させるために、保護ケースをキックスタンドとして使用し 25º ～ 80º の角度でソーラーパネル を支えることは可能です。...
- Page 15 1、ソーラーパネル用二股ケーブルでソーラーパネル A とソーラーパネル B の MC4 コネクタ を接続する ( 下図➀をご参照 )。 2、EcoFlow ポータブル電源に同梱のソーラーパネル充電ケーブルの MC4 コネクタをソーラーパネ ルと接続済みの二股ケーブルの MC4 コネクタに繋げる ( 下図➁をご参照 )。 3、ソーラーパネル充電ケーブルの XT60 コネクタを EcoFlow ポータブル電源の XT60 端子に接続し、 EcoFlow ポータブル電源に給電する ( 下図➂をご参照 )。 ソーラーパネル用 *EcoFlow 社以外のソーラーパネルをご利用の場合、お使いの製品のユーザーガイドをご参考ください。 二股ケーブル ( 別売り ) MC4 コネクタ...
-
Page 16: River Mini
対応可能な製品 ( 下図➀をご参照 )。 110W 2、EcoFlow ポータブル電源に同梱のソーラーパネル充電ケーブルの MC4 コネクタをソーラ RIVER mini ーパネル側の MC4 出力ケーブルに繋げる ( 下図➁をご参照 )。 RIVER シリーズ 3、ソーラーパネル充電ケーブルの XT60 コネクタを EcoFlow ポータブル電源の XT60 端子に DELTA mini 接続し、EcoFlow ポータブル電源に給電する ( 下図➂をご参照 )。 DELTA DELTA Max *EcoFlow 社以外のソーラーパネルをご利用の場合、お使いの製品のユーザーガイドをご参考く ださい。 DELTA Pro MC4 コネクタ... - Page 17 ざまな要因によって影響を受ける場合があります。ソーラーパネルの設置と接続はユーザーマニュアルに記載されて いる手順に厳密に従って行う必要があります。 2. 本製品は本体のみが防水仕様になっています。MC4 出力コントローラの部分は、水に浸さないでください。 3. 本製品は腐食性の高い物質との接触や腐食性の液体への浸漬を避けてください。 4. 製品の損傷を防ぐため、刃物など鋭利なもので突き刺したり、製品を叩いたり、衝撃を与えたりしないでください。 5. 損傷のおそれがありますので、製品に圧力をかけたり、製品を落としたりしないでください。 6. 輸送または設置を行うときに、製品をぶつけたり、強い圧力をかけたり、曲げたりしないでください。移動または保 管するときは、製品を垂直ににすることをお勧めします。 7. 保管する時、必ずジャンクションボックスのプラス・マイナス端子を日光に当たらないように納めてください。 8. けがするおそれがありますので、製品を開いたり、分解したりしないでください。 9. 製品を廃棄する際、お住まいの自治体に廃棄方法をお問い合わせください。 EcoFlow 110W ソーラーパネルが 110W の出力で発電できますか？ 通常、ソーラーパネルが完全な公称電力を供給しないのは正常です。公称電力が供給されない理由と公称電力値に近づ けるためのいくつかの提案を以下に示します。 1. 光の強度。ソーラーパネルに射される日光の量によって、発電量が変わります。快晴の日に真昼の太陽の下で製品を 使用すると、朝または夕方近くに使用する場合より、標準試験条件下で得られた公称電力に近い出力値を得る可能性 が高くなります。また、天候条件も日光の量に影響します。例えば、もや、曇り、雨などの条件下では、公称電力の 出力値を得る可能性は遥かに低くなります。 2. 表面温度。ソーラーパネル表面の温度も発電量に影響します。表面温度が低いほど、より多くの電力が生成されます。 例えば、夏より、冬に使用した方がソーラーパネルはより多く発電できます。これは完全に正常です。通常、夏の間 にソーラーパネルの温度は 60℃近くに達するため、射される日光のレベルが高いにもかかわらず、公称電力より発電 量が 13% ぐらい減少します。...
- Page 18 る時、88W ～ 90W ぐらいの発電量が得られます。 EcoFlow 110W ソーラーパネルの動作温度、保管、および使用について知っておくこと？ ソーラーパネルの動作温度は -20℃ ～ 85℃です。使用しない時、製品は最初の形状に折りたたみ、十分に保護されるよう に保護ケースに格納してください。製品の耐用年数を延ばすために、製品に強い衝撃や振動を与えないでください。また、 内蔵セルの破損を防ぐために、本製品を落としたり、穴を開けたり、曲げたり、上に座ったりしないでください。製品が 上記の行為による破損される場合は、無償保証の対象外になります。 EcoFlow 110W ソーラーパネルを他社のポータブル電源で使用できますか？ はい。ただし、特定のタイプのみです。正常に動作させるには、ご利用のポータブル電源が「MC4」規格と互換性があ る必要があります。また、他社のポータブル電源は、EcoFlow のポータブル電源と同じレベルの互換性を提供できない、 公称電力が低い、同じレベルのパフォーマンスを提供できないといった可能性があります。 EcoFlow 110W ソーラーパネルを他のサイズのソーラーパネルと直列で接続できますか？ 他のサイズのソーラーパネルと直列で接続できますが、お勧めしません。ソーラーパネルの電圧が同じで定格電流が異 なる場合、電流値が定格電流が弱い方に制限され、ソーラーパネルの発電量は不十分になってしまいます。そのため、 直列で接続する時、発電量を低下させないように、同じ仕様のソーラーパネルをご利用ください。 EcoFlow 110W ソーラーパネルを並列で接続できますか？ 並列で接続できますが、お勧めしません。EcoFlow 110W ソーラーパネルは並列で接続可能ですが、出力の電流値が高す ぎてポータブル電源の対応可能の入力電流範囲をオーバーする可能性があります。並列接続は、電流を倍にすることで発 電量を増やさせます。しかし、並列でソーラーパネルを接続すると、ポータブル電源の最大入力電流の制限によって総発 電量が制限されます。そのため、入力電流制限が高いポータブル電源をご利用されない限り、複数の EcoFlow 110W ソー ラーパネルを並列で接続することはお勧めしません。...
- Page 19 製品仕様 110W ソーラーパネル 定格出力 : 110 W(+/-5 W)* 開放電圧 : 21.8 V 動作電圧 : 18.4 V 短絡電流 : 6.5 A 動作電流 : 6.0 A 変換効率 : 22.4 %-22.8 % セル種類 : 単結晶シリコン 出力コネクタ仕様 : MC4 全般 総重量 : 約 6 kg 正味重量...
- Page 20 太 阳 能 充 电 板 联系我们： www.ecoflow.com...
- Page 21 包装清单 太阳能充电板 太阳能充电板 挂钩 ×4 用户手册和保修卡 保护套 ( 支架 ) MC4 输出控制器 如何工作 EcoFlow DELTA ( 单独出售 ) XT60 MC4 线转 XT60 输入端口 ( 单独出售 ) 太阳能充电板 EcoFlow RIVER ( 单独出售 ) EcoFlow DELTA ( 单独出售 ) 太阳能充电板 EcoFlow RIVER...
- Page 22 太阳能板使用方法...
- Page 23 太阳能充电板 MC4 适配器 连接线 为了更有效地获得太阳能，请尽量让太阳 光垂直照射到太阳能充电板上，并确保无 任何遮挡物。 通过拉链调整支架角度 太阳能充电板包还可以兼作支架使用，您可以将电池板放置上去，调整拉链位置使其与地面形成 25°至 80°的夹角， 更利于充电。...
- Page 24 太阳能充电板包的支撑使用仅适用于 10 点前及 14 点后的太阳光线，正午时将太阳能板充电板平铺于地面即可。 获取更快的充电速度 并联示例 ( 如下图所示 ) 1、将两块太阳能板的正极与正极、负极与负极通过 MC4 并联线进行并联。 2、用 MC4 转 XT60 线连接 MC4 并联线的汇流接头。 3、再用 MC4 转 XT60 线连接主产品的 XT60 端口，给主产品充电。 太阳能板 MC4 并连线 * 不同主产品可接太阳能板的数量请参照主产品的说明书。 * 用户需要自己购买太阳 能板和相关的并联配件 太阳能板 B 太阳能板 A...
-
Page 25: Delta Mini
串联示例 兼容产品串联最大数量及推荐 ( 如下图所示 ) 兼容产品 110W 1、将三块太阳能充电板的 MC4 接口正负极首尾相接进行串联。 2、串联好之后，用 MC4 转 XT60 线连接剩余的两个正负极 MC4 接口。 1 块 RIVER mini 3、再用 MC4 转 XT60 线连接主产品的 XT60 端口，给主产品充电。 RIVER 600 系列 1 块 * 不同主产品可接太阳能板的数量请参照主产品的说明书。 3 块 DELTA mini DELTA 3 块... - Page 26 禁止行为 以上损害太阳能板的行为，会导致太阳能板晶片碎裂及功率下降，甚至不能使用。 由于人为损坏、不正确使用对太阳能板造成损坏的行为，均不属于免费保修范围。 FAQs 110W 太阳能实际使用怎么没有标称的那么多？ 正常的太阳能板在实际拿到手里的时候，使用功率多数情况下都达不到标称功率是属于正常情况，以下几个因素会导致功 率低于标称功率，或者按照指示修正即可接近标称数据。 1、光线的强弱，太阳光线的强弱都会导致输出功率上下浮动，在正午晴天的太阳光下使用会相对接近测试条件的功率，早 上或下午都会小于标称值。不同的天气条件都会引起光线条件改变，比如雾霾天气、多云或阴雨天气都会导致功率远小 于标称的数据。 2、表面温度，太阳能板表面温度会影响太阳能板的功率表现，表面温度越低功率表现越好，比如冬季的时候使用太阳能板 功率会比夏季的时候高，属于正常现象。通常夏季太阳能板受到光线照射温度会接近 60 摄氏度，即使光线比较好也会 比标称低 13% 的功率。 3、太阳光线的角度，在光线条件好的情况下，太阳能板保持和光线垂直就可以获得比较好的光线表现，正常光线与板面 90 度有 ±10 度的差异对功率影响不大。 4、是否有遮挡，太阳能板在使用时表面尽量不要有遮挡，包括投影、异物、玻璃遮挡都会导致功率大幅下降。 故障情况下的表现：如果出现以上条件都满足最优的情况下， 出现没有功率或者功率远小于标称数据， 有可能属于故障情况， 即可联系售后处理。 110W 通常能出现的功率是多少？ 这个首先取决于当前的天气条件，通常晴天万里无云的情况下光线直射 110W 太阳能板常见的功率范围是 88W-90W( 当前 光线条件通常是 800W-900W/ 平方米，板面 50℃的条件下测试获得；标称数据则是由 AM1.5 气象条件 1000W/ 平方米，板 面...
- Page 27 110W 太阳能板除了 EcoFlow 的产品，其他产品的储能产品也能使用吗？ 是的，但不是所有的，必须要兼容 MC4 接头标准的才可以正常使用。而且其他品牌储能兼容性没有 EcoFlow 原厂的好， 低于标称功率或低于本司产品的性能表现是正常的。 110W 太阳能板可以混合使用吗？ 支持，但不推荐，串联时太阳能板必须电流规格接近才可以。电流不同的太阳能板串联在一起使用会受到电流低的那一块 太阳能板的限制，110W 太阳能板的功率得不到释放，造成 1+1<2 的情况，购买时请购买同样规格的太阳能板进行串联使用。 110W 太阳能板可以并联使用吗？ 支持，但不推荐，并联使用是通过电流翻倍来实现功率增大的，由于 DELTA 系列最大支持电流是 15A，最多允许 2 块 110W 太阳能板在并联状态下使用，会得到 1+1=2 的结果。但不推荐更多太阳能板并联使用，除非使用的是其他储能产品 支持 20A 以上的输入电流。 技术参数 110W 太阳能充电板 额定功率 : 110W(+/-5W)* 开路电压 : 21.8V 工作电压...
