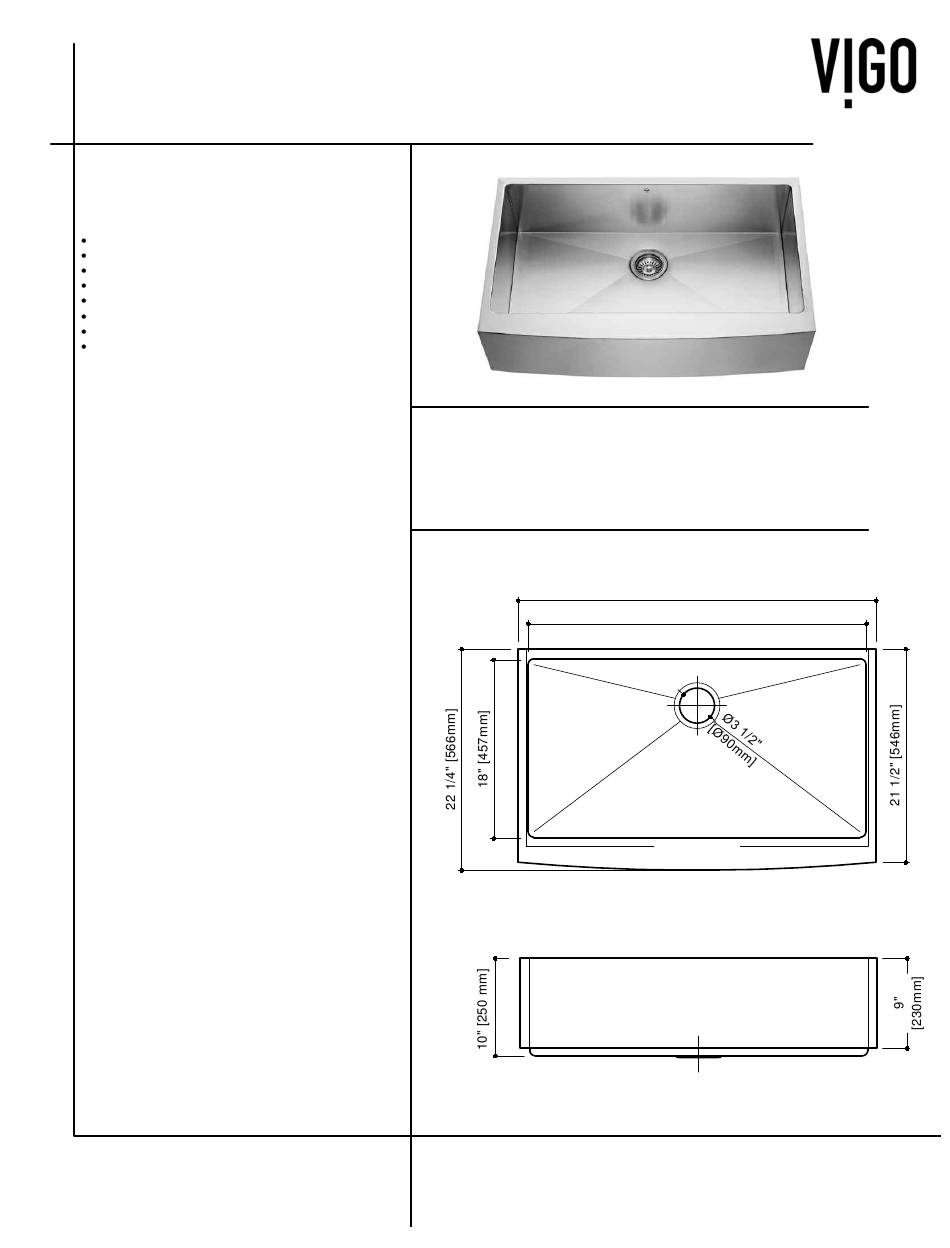

SINK SPECIFICATIONS

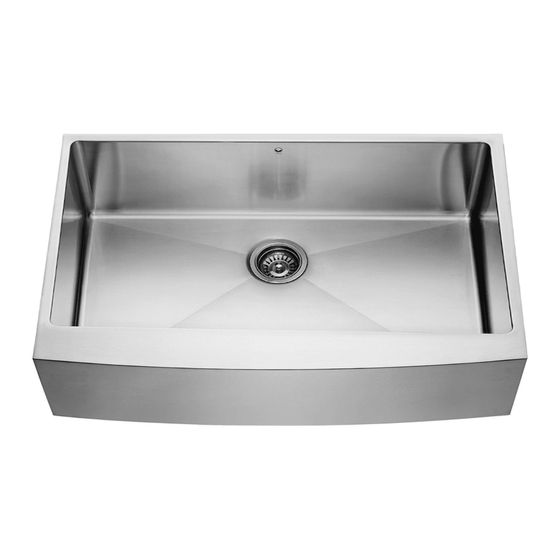

SINGLE BOWL Farmhouse
VGR3620C
Model
FEATURED MODEL VGR3620C
9 7/8" BOWL DEPTH
FEATURES
16 gauge, stainless steel
304 Nickel - Bearing Content
15 radius corners
Elegant and functional drain grooves
Long-lasting, easy-to-clean, satin finish
Sound-deadening insulation
Rear drain placement
Round apron front
PACKING LIST
-
SINK
NOTE:
THESE SINKS ARE INTENDED FOR
INDOOR KITCHEN USE ONLY. THEY ARE NOT
RATED FOR OUTDOOR USE. INSTALLATION OF
THIS SINK IN AN OUTDOOR SETTING WILL VOID
ANY WARRANTY ON THIS PRODUCT.
NOMINAL DIMENSIONS
MODEL #
BOWL SIZE
VGR3620C
34" x 18"
SINK DEPTH
EXTERIOR
GAUGE
DIM.
9 7/8"
36" x 22 1/4"
36" [915mm]
34" [865mm]
TOP VIEW
FRONT VIEW
16
1
Advertisement
Table of Contents
Subscribe to Our Youtube Channel
Related Manuals for VIGO VGR3620C
Summary of Contents for VIGO VGR3620C
- Page 1 SINK SPECIFICATIONS SINGLE BOWL Farmhouse VGR3620C Model FEATURED MODEL VGR3620C 9 7/8" BOWL DEPTH FEATURES 16 gauge, stainless steel 304 Nickel - Bearing Content 15 radius corners Elegant and functional drain grooves Long-lasting, easy-to-clean, satin finish Sound-deadening insulation Rear drain placement...
-
Page 2: Tools And Materials Needed
Please take extra care in this regard. Vigo Farmhouse series sinks require custom order cabinets. Consult your cabinet dealer. Vigo does not accept any liability for damage to countertop, sink fixture, faucets or personal injury during installation. Warranty is void if installation instructions are not followed. -
Page 3: Installation Options
Installation Options: Vigo Farmhouse series sinks offer installation options depending on your design. Undermount Installation Flush mount Installation Above counter Installation Figure 1 Figure 2 Figure 3 Caution: All installation types need to allow room for faucet installation. Ensure adequate clearance behind the sink for any faucet and backsplash, as well as full range of motion for faucet spouts and handles. - Page 4 For a flush mount or above counter installation, cut countertop along with outside of sink profile. Front end of Vigo Farmhouse sinks are designed to be installed 3/4" extended out beyond the front end of the countertop. Cut countertop accordingly.
-
Page 5: Care And Maintenance
Care and Maintenance ALWAYS preventative cleaning. affect the appearance of your sink. abrasive such as Comet. up over time with a mild solution of vinegar and water followed by a thorough flushing with water. grain. NOT RECOMMENDED FOR MIRROR FINISH. NEVER develop rust spots in the stainless steel surface. - Page 6 Subject to the Warranty Service provision below, any product reported to the authorized dealer or to VIGO as being defective within the warranty period will be repaired or replaced (with a product of equal value) at the option of VIGO. This warranty extends to the original owner or end-user and is not transferable to a subsequent owner.
- Page 7 VGR3620C VGR3620C Acier inoxydable de calibre 16 Contenant du nickel 304 Isolation sonore Avant du tablier arrondi LISTE DES ARTICLES DIMENSIONS NOMINALES VGR3620C 34" x 18" 9 7/8" 36" x 22 1/4" 36" [915mm] 34" [865mm] VUE DE DESSUS INDOOR UTILISATION DE CUISINE SEULEMENT. ILS...
- Page 8 ayant une surface solide. La pose de comptoir sur des blocs de boucher, du granite, du marbre ou de revendeur d'armoires. des robinets, ni des blessures physiques lors de l'installation. La garantie s'annule si les instructions Attaches pour bois Crayon (PAS d'encre) Protection pour les oreilles Protection pour les yeux Cales...
- Page 9 voulu. Installation avec Installation sur un comptoir Figure 1 Figure 2 Figure 3 Mur fini Typique avant du comptoir Armoire Ligne avant Figure 4 Figure 5 Mur fini Typique avant du comptoir Armoire Ligne avant Figure 7 Figure 6...
- Page 10 10''. Construisez des supports de structure sur le cadre au comptoir. Vigo recommande de laisser un rebord de 1/4'' sur suffisamment d'espace pour les robinets et les jets d'eau, utilisez 4. Installez le comptoir...
- Page 11 Entretien TOUJOURS et essuyez-le bien. produit abrasif doux (Comet, par exemple). vinaigre et d'eau, puis rincez minutieusement avec de l'eau. JAMAIS en acier inoxydable.
- Page 12 D'autres limitations s'appliquent en cas d'usage commercial. constructeur. tiers. Limitations directement ou indirectement. blessures, voire la mort. constructeur. Limitations commerciales Service de garantie proposition par le client met fin aux obligations de VIGO au titre de la garantie.
- Page 13 ESPECIFICACIONES DEL LAVABO Modelo VGR3620C MODELO DESTACADO VGR3620C 16 de ancho, acero inoxidable Esquinas de radio de 15mm Aislamiento insonorizante Revestimiento redondeado delantero CONTENIDOS DEL PAQUETE FREGADERO DIMENSIONES NOMINALES MODELO PROFUNDIDAD NRO. DE TAZON DEL FREGADERO EXTERIOR DIM. ANCHO 34" x 18"...
-
Page 14: Herramientas Y Materiales Necesarios
Recomendaciones generales: coloquen instaladores profesionales y con experiencia. Para realizar cortes e instalaciones especiales aspecto. distribuidor de armarios. Herramientas y Materiales necesarios: Alcohol Desnaturalizado Abrazaderas para madera Sellador adhesivo de silicona Trapos para protegerse. - Page 15 del fregadero Figura 1 Figura 2 Figura 3 como para el movimiento completo de la boca del grifo y sus llaves. desde el extremo delantero de la encimera Figura 4 Figura 5 encimera. Pared terminada Perfil del fregadero desde el extremo delantero de la encimera Extremo delantero del fregadero...
- Page 16 especial con un corte delantero para fregaderos de 10" de profundidad. Construya apoyos estructurales en el bastidor interior del armario de la base del fregadero. Los apoyos estructurales deben sostener el peso del fregadero y todos sus el embutido de su parte superior contra el fondo de la encimera 2.
-
Page 17: Cuidado Y Mantenimiento
Cuidado y Mantenimiento SIEMPRE mayor limpieza preventiva. minerales que pueden afectar su aspecto. RECOMIENDA HACERLO EN ACABADOS BRILLANTES. NUNCA pues puede arruinar el acabado. demasiado largo pues pueden arruinar el acabado. fregadero. - Page 18 VIGO INDUSTRIES, LLC ("VIGO") la fecha de compra inicial por parte del propietario/ usuario final, contratista o constructor a VIGO o a un distribuidor autorizado de VIGO y durante toda la vida del propietario o usuario final originales. otras personas.
-
Page 19: Packing List
FAUCET SPECIFICATIONS Pull-Down Spray Kitchen Faucet Model VG02001 MODEL VG02001 FEATURES PACKING LIST DIMENSIONS MODEL # HOLE FAUCET SPRAYER DIAMETER HEIGHT REACH VG02001 1 3/8" 18 1/2" 9 1/2" 9 1/2" 1 3/8" NOTE: All faucets are compliant to CEC 2016 regulations. If you have inquiries about your water flow, please email techmail@vigoindustries.com. -
Page 20: Front View
9 1/2" EXPANDABLE UP TO 30" FUNCTION BUTTON 2" 1 3/4" SIDE VIEW 2 1/4" SPRAY HOSE TOP VIEW FRONT VIEW VG02001 THE MEASUREMENTS IN INCHES ARE ROUNDED TO THE NEAREST 3/8"... - Page 21 Doing so will remove the ability for the product to meet certain low flow standards. Please talk to your local or statewide plumbing enforcement agency prior to modifying. Vigo is not responsible for any alterations and the affects that may come with altering the product post sale and highly advises that the client only install the product that meets the needs of their local plumbing code.
-
Page 22: Maintenance
VIEW THE CONNECTIONS AT THE MALE AND FEMALE FLEXIBLE If you have any questions please contact the Vigo Technical Support HOSE CONNECTIONS. IF LEAKS ARE DETECTED, REFER BACK Department before proceeding with installation. -
Page 23: Troubleshooting
5.A - Remove and clean aerator. 5.B - Contact Vigo Technical Support for replacement. PARTS LIST - For any parts needed but not shown, please contact Vigo Technical Support SUPPLY DATE INDICATOR (INTERNAL USE ONLY) PART PART #... -
Page 24: Commercial Limitations
VIGO or an authorized VIGO dealer, through the lifetime of the original owner or end-user. VIGO warrants the cartridge component of the Product to be free from defects in workmanship and materials under normal use and service for a period of five (5) years from the initial date of purchase by the owner, contractor, or builder, from VIGO or an authorized VIGO dealer. -
Page 25: Liste D'emballage
LISTE D'EMBALLAGE DIMENSIONS TROU ROBINET VAPORISATEUR VG02001 1 3/8" 18 1/2" 9 1/2" 9 1/2" 1 3/8" de la CEC de 2016. Si vous avez des questions au sujet de votre * = +/- 1"... -
Page 26: Vue Avant
9 1/2" BOUTON FONCTION 2" 1 3/4" 2 1/4" TUYAU DU VAPORISATEUR VUE DE DESSUS VUE AVANT VG02001... - Page 27 responsable des modifications et de la touche qui peut venir avec la modification du poste de vente de produits et Restricteur Vous trouverez le restricteur de 1,8 gpm ici. Il suffit d'enlever le limiteur de 1,8 gpm et installer le robinet comme d'habitude.
-
Page 28: Entretien
CONTENU DE L'EMBALLAGE ASSEMBLAGE 1. COUPEZ L'ALIMENTATION EN EAU. ENLEVEZ L'ANCIEN CONTREPOIDS ANNEAU EN ROBINET ET LES TUYAUX FLEXIBLES. NETTOYEZ LA SURFACE CAOUTCHOUC SUPPORT EN PLASTIQUE AXE CREUX ASSUREZ-VOUS D'UTILISER DU RUBAN POUR TUYAU ET NE SERREZ PAS AXE EN CUIVRE VAPORISATEUR D'ALIMENTATION PUISQUE CELA DU PRODUIT CE QUI POURRAIT... - Page 29 MESURE CORRECTIVE 1.A - Cartouche non assise avec de l'eau chaude et bien asseoir dans le logement. 1.B - Communiquer avec le Soutien technique de Vigo pour un 3 - Fuite aux points de connexion remplacement. 2.B - Encrassement dans tuyau/conduite d'alimentation 2.A - Enlever et faire tremper/nettoyer avec un agent non abrasif...
-
Page 30: Service Sous Garantie
VIGO INDUSTRIES, LLC ("VIGO") EN VIGUEUR LE 1er AVRIL 2013 original pour usage domestique personnel. Des restrictions additionnelles s'appliquent aux utilisations commerciales. de la vente des produits en cause. Restrictions verre qui pourrait causer des blessures corporelles ou la mort.] constructeur. - Page 31 ESPECIFICACIONES DEL GRIFO Grifo de cocina con rociador extensible Modelo VG02001 MODELO VG02001 LISTA DE CONTENIDO DIMENSIONES MODELO # ALTURA ALCANCE ORIFICIO GRIFO ROCIADOR VG02001 1 3/8" 18 1/2" 9 1/2" 9 1/2" 1 3/8" NOTA: Todos los grifos cumplen con CEC 2016 regulaciones. Si usted tiene preguntas acerca de su flujo de agua, por favor escriba techmail@vigoindustries.com.
-
Page 32: Vista Frontal
9 1/2" EXTENSIBLE HASTA 30" 2" 1 3/4" VISTA LATERAL 2 1/4" MANGUERA DEL ROCIADOR VISTA SUPERIOR VISTA FRONTAL VG02001... - Page 33 NORMAS DE CAUDAL La velocidad de flujo con limitador - 1.8 gpm Velocidad de flujo sin restrictor - 2.2 gpm Restrictor el limitador de 1,8 gpm e instalar el grifo como de costumbre. Grifo Limitador 1.8gpm...
-
Page 34: Montaje
CONTENIDO DE LA CAJA MONTAJE 1. CIERRE EL SUMINISTRO DE AGUA. RETIRE EL GRIFO VIEJO ARO DE GOMA CONTRAPESO Y LAS MANGUERAS FLEXIBLES. LIMPIE LA SUPERFICIE DEL LAVABO CON UN LIMPIADOR NO ABRASIVO PARA COLOCAR EL GRIFO NUEVO. TUERCA TRENZADA EN EL GRIFO (2). PASADOR HUECO PASADOR DE COBRE ROCIADOR... -
Page 35: Lista De Piezas
1.B - El cartucho es defectuoso 2 - Caudal insuficiente 1.B - 2.A - Suciedad en el aireador Vigo para el reemplazo 4 - Grifo flojo 2.A - Retire y remoje o limpie con un producto no abrasivo (p. ej., vinagre) 2.B -... - Page 36 JA PARTIR DEL 1 DE ABRIL DE 2013 de la fecha inicial de compra por parte del propietario, contratista o constructor a VIGO o a un distribuidor autorizado de VIGO, de por vida para el propietario original o usuario final.
- Page 37 SINK GRID WITH DRAIN HOLE SPECIFICATIONS VGG3318 Model NOMINAL DIMENSIONS: MODEL # WIDTH LENGTH HEIGHT CORNER RADIUS VGG3318 33 3/4" 17 3/4" 1" 5/8" 33 3/4" 1" R 5/8" (TYP.)
-
Page 38: Commercial Limitations
For commercial uses, additional limitations apply. VIGO warrants the Product to be free from defects in workmanship and materials under normal use and service for a period of one (1) year from the initial date of purchase by the owner or end-user, contractor, or builder, from VIGO or an authorized VIGO dealer. - Page 39 DIMENSIONS NOMINALES: VGG3318 33 3/4" 17 3/4" 1" 5/8" 33 3/4" 1" R 5/8" (TYP.)
- Page 40 D'autres limitations s'appliquent en cas d'usage Limitations SAUF DISPOSITION CONTRAIRE CI-DESSUS, VIGO NE FAIT AUCUNE GARANTIE, EXPRESSE OU IMPLICITE, Y COMPRIS DE VALEUR final, l'entrepreneur ou le constructeur.
- Page 41 Modelo VGG3318 DIMENSIONES NOMINALES: MODELO # ANCHO LARGO ALTURA RADIO DE ESQUINA VGG3318 33 3/4" 17 3/4" 1" 5/8" 33 3/4" 1" R 5/8" (TYP.)
- Page 42 VIGO INDUSTRIES, LLC ("VIGO") partir de la fecha de compra inicial por parte del propietario/usuario final, contratista o constructor a VIGO o a un distribuidor autorizado de VIGO. personas. Limitaciones incluidos, entre otros, productos de vidrio (es decir, puertas de duchas y lavabos de vidrio) por parte de personas sin experiencia puede provocar ruptura del vidrio y, por ende, lesiones personales o la muerte.
-
Page 43: Herramientas Necesarias
SOAP DISPENSER FEATURES DISTRIBUTEUR DE SAVON CARACT RISTIQUES CARACTER STICAS PLEASE CONTACT VIGO TOOLS NEEDED HERRAMIENTAS NECESARIAS MEASUREMENTS/DES MESURES/MEDICIONES... - Page 44 KITCHEN ACCESSORIES LIMITED LIFETIME WARRANTY/ACCESSOIRES DE CUISINE GARANTIE VIE LIMIT E/GARANT A LIMITADA DE POR VIDA DE ACCESORIOS DE COCINA...
- Page 45 SINK SPECIFICATIONS VGSTRAINER Model FEATURES Chrome or stainless steel kitchen sink strainer Removable basket Fits standard 3 1/2" opening NOMINAL DIMENSIONS DIAMETER DEPTH 4 1/2" 3 5/8" 4 1/2" [114mm] 1. Strainer Basket Assembly 2. Screw 3. Strainer Bowl 4. Top Seal 5.
- Page 46 For commercial uses, additional limitations apply. VIGO warrants the Product to be free from defects in workmanship and materials under normal use and service for a period of one (1) year from the initial date of purchase by the owner or end-user, contractor, or builder, from VIGO or an authorized VIGO dealer.
- Page 47 VGSTRAINER Convient pour une ouverture standard de 3 1/2'' DIMENSIONS NOMINALES 4 1/2" 3 5/8" 4 1/2" [114 mm] 2. Vis...
- Page 48 D'autres limitations s'appliquent en cas d'usage Limitations SAUF DISPOSITION CONTRAIRE CI-DESSUS, VIGO NE FAIT AUCUNE GARANTIE, EXPRESSE OU IMPLICITE, Y COMPRIS DE VALEUR final, l'entrepreneur ou le constructeur.
- Page 49 ESPECIFICACIONES DE ACCESORIOS DE COCINA Modelo VGSTRAINER Colador para fregadero de acero inoxidable o cromo Canasta desmontable DIMENSIONES NOMINALES 4 1/2" 3 5/8" 4 1/2" [114mm] 1. Conjunto de canasta de colador 2. Tornillo 4. Retenedor superior 5. Retenedor inferior...
- Page 50 VIGO INDUSTRIES, LLC ("VIGO") partir de la fecha de compra inicial por parte del propietario/usuario final, contratista o constructor a VIGO o a un distribuidor autorizado de VIGO. personas. Limitaciones incluidos, entre otros, productos de vidrio (es decir, puertas de duchas y lavabos de vidrio) por parte de personas sin experiencia puede provocar ruptura del vidrio y, por ende, lesiones personales o la muerte.
