S719-U765 Unterbauspüle 370/370
Oberflächen: Edelstahl___Artikelnummer: 43430800
Beschreibung
Merkmale
· Material: Edelstahl
· Anzahl Becken: 2 Hauptbecken
· Beckentiefe: 190 mm
· Unterschrank: 90 cm
· Einbauart: Unterbau
· Eckradius: 10 mm
· Ablaufgarnitur nicht inbegriffen - bitte Ab- und
Überlaufgarnitur aus optionalem Zubehör bestellen
Produktabbildung
Mehr Details online auf unserer Website_www.hansgrohe.de_Wir freuen uns auf Ihren Besuch
30.11.18
Zertifikate
Maßzeichnung
Seite
1 / 1
Advertisement
Table of Contents
Subscribe to Our Youtube Channel
Related Manuals for Hans Grohe 43201 Series
Summary of Contents for Hans Grohe 43201 Series

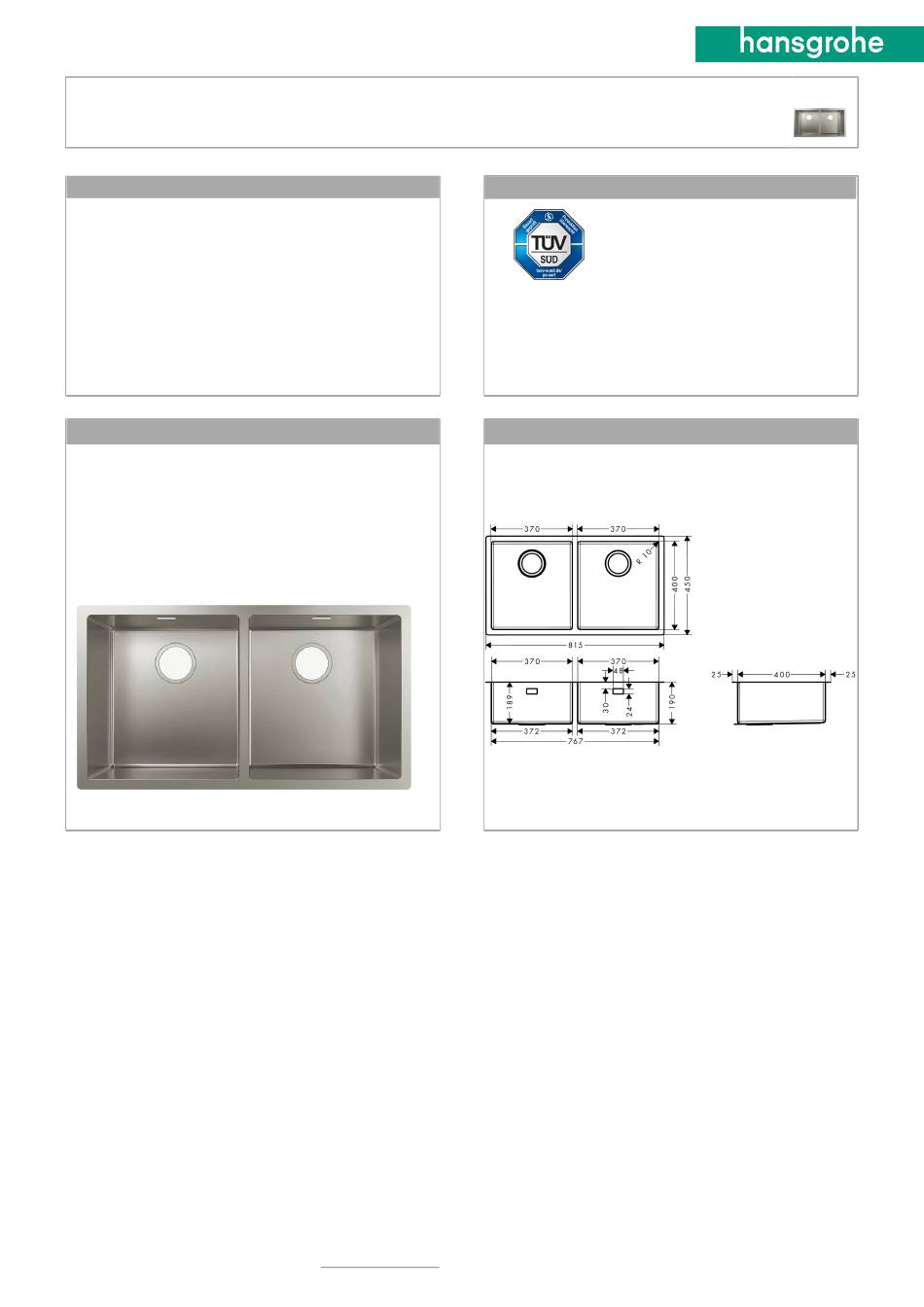

- Page 1 S719-U765 Unterbauspüle 370/370 Oberflächen: Edelstahl___Artikelnummer: 43430800 Beschreibung Zertifikate Merkmale · Material: Edelstahl · Anzahl Becken: 2 Hauptbecken · Beckentiefe: 190 mm · Unterschrank: 90 cm · Einbauart: Unterbau · Eckradius: 10 mm · Ablaufgarnitur nicht inbegriffen - bitte Ab- und Überlaufgarnitur aus optionalem Zubehör bestellen Produktabbildung Maßzeichnung...
-
Page 2: Table Of Contents
tuv-sud.com/ DE Gebrauchsanleitung / Montageanleitung ps-cert FR Mode d'emploi / Instructions de montage EN Instructions for use / assembly instructions IT Istruzioni per l'uso / Istruzioni per Installazione ES Modo de empleo / Instrucciones de montaje NL Gebruiksaanwijzing / Handleiding DK Brugsanvisning / Monteringsvejledning PT Instruções para uso / Manual de Instalación PL Instrukcja obsługi / Instrukcja montażu S717-F450 C71-F450-06 43307800 43201XXX CS Návod k použití / Montážní návod S716-F450 C71-F450-01 SK Návod na použitie / Montážny návod 43331800 43207XXX ZH 用户手册 / 组装说明 S718-F450 C71-F450-07 RU Руководство пользователя / Инструкция по 43332800 43205XXX монтажу... -
Page 3: Gebrauchsanleitung / Montageanleitung
Deutsch Français Sicherheitshinweise Consignes de sécurité Bei der Montage müssen zur Vermeidung von Lors du montage, porter des gants de protection Quetsch- und Schnittverletzungen Handschuhe pour éviter toute blessure par écrasement ou getragen werden. coupure. Montagehinweise Instructions pour le montage • Vor der Montage muss das Produkt auf Transportschä- • Avant son montage, s'assurer que le produit n'a den untersucht werden. Nach dem Einbau werden subi aucun dommage pendant le transport Après le keine Transport- oder Oberflächenschäden anerkannt. montage, tout dommage de transport ou de surface ne pourra pas être reconnu. • Die in den Ländern jeweils gültigen Installationsrichtli- nien sind einzuhalten. • Les directives d'installation en vigueur dans le pays concerné doivent être respectées. • Beim Einbau der Unterbauspülen in Arbeitsplatten aus Natur- oder Kunststein, Keramik oder Glas müssen • Pour le montage d'éviers encastrés dans des plans de die mitgelieferten Dübel mit geeignetem Kleber fixiert travail en pierre naturelle ou artificielle, céramique ou werden. verre, les chevilles livrées doivent être fixées à l'aide d'une colle appropriée. Symbolerklärung Description du symbole Kein essigsäurehaltiges Silikon verwenden! Ne pas utiliser de silicone contenant de l'acide acétique! -
Page 4: Instructions For Use / Assembly Instructions
English Italiano Safety Notes Indicazioni sulla sicurezza Gloves should be worn during installation to prevent Durante il montaggio, per pevitare ferite da schiac- crushing and cutting injuries. ciamento e da taglio bisogna indossare guanti protettivi. Installation Instructions Istruzioni per il montaggio • Prior to installation, inspect the product for transport damages. After it has been installed, no transport or • Prima del montaggio è necessario controllare che non surface damage will be honoured. ci siano stati danni durante il trasporto. Una volta ese- guito il montaggio, non verranno riconosciuti eventuali • The plumbing codes applicable in the respective danni di trasporto o delle superfici. countries must be observed. • Vanno rispettate le direttive di installazione nazionali • For installation of the underbuild unit sink in counter- vigenti nel rispettivo paese. tops made of natural or artificial stone, ceramics or glass, the dowels comprised in the delivery must be • Al montaggio dei lavelli ad incasso in piani di lavoro glued in with a suitable adhesive. di pietra naturale o artificiale, ceramica o vetro, fissare assolutamente i tasselli in dotazione con adeguata colla. Symbol description Descrizione simbolo Do not use silicone containing acetic acid! Non utilizzare silicone contenente acido acetico! -
Page 5: Modo De Empleo / Instrucciones De Montaje
Español Nederlands Indicaciones de seguridad Veiligheidsinstructies Durante el montaje deben utilizarse guantes para Bij de montage moeten ter voorkoming van knel- en evitar heridas por aplastamiento o corte. snijwonden handschoenen worden gedragen. Indicaciones para el montaje Montage-instructies • Antes del montaje se debe examinarse el producto • Vóór de montage moet het product gecontroleerd contra daños de transporte. Después de la instala- worden op transportschade. Na de inbouw wordt ción no se reconoce ningún daño de transporte o de geen transport- of oppervlakteschade meer aanvaard. superficie. • De in de overeenkomstige landen geldende installatie- • Es obligatorio el cumplimiento de las directrices de richtlijnen moeten nageleefd worden. instalación vigentes en el país respectivo. • Bij de inbouw van onderbouwspoelbakken in werk- • Para el montaje bajo encimera del fregadero en plan- bladen van natuursteen of kunststof, keramiek of glas chas de piedra natural y artificial, cerámica o vidrio moeten de meegeleverde bouten vastgezet worden es necesario fijar los tacos suministrados con una cola met geschikte lijm. adecuada. Descripción de símbolos Symboolbeschrijving No utilizar silicona que contiene ácido Gebruik geen zuurhoudende silicone! acético! Dimensiones (ver página 17) Maten (zie blz. 17) -
Page 6: Brugsanvisning / Monteringsvejledning
Dansk Português Sikkerhedsanvisninger Avisos de segurança Ved monteringen skal der bruges handsker for at Durante a montagem devem ser utilizadas luvas de undgå kvæstelser og snitsår. protecção, de modo a evitar ferimentos resultantes de entalamentos e de cortes. Monteringsanvisninger Avisos de montagem • Før monteringen skal produktet kontrolleres for trans- portskader. Efter monteringen godkendes transportska- • Antes da montagem deve-se controlar o produto rela- der eller skader på overfladen ikke længere. tivamente a danos de transporte. Após a montagem não são aceites quaisquer danos de transporte ou de • Installationsbestemmelserne, der gælder i det enkelte superfície. land, skal overholdes. • A prescrições de instalação válidas nos respetivos • Ved montering af underlimede køkkenvaske i bordpla- países devem ser respeitadas. der af natur- eller kunststen, keramik eller glas skal de medfølgende dybler fastgøres med en egnet lim. • Na instalação dos lava-loiças em bancadas de pedra natural, pedra artificial, cerâmica ou vidro, as buchas fornecidas devem ser fixadas com cola adequada para o efeito. Symbolbeskrivelse Descrição do símbolo Der må ikke benyttes eddikesyreholdig Não utilizar silicone que contenha ácido silikone! acético! Målene (se s. 17) Medidas (ver página 17) -
Page 7: Instrukcja Obsługi / Instrukcja Montażu
Polski Česky Wskazówki bezpieczeństwa Bezpečnostní pokyny Aby uniknąć zranień na skutek zgniecenia lub Pro zabránění řezným zraněním a pohmožděninám przecięcia, podczas montażu należy nosić rękawice je nutné při montáži nosit rukavice. ochronne. Pokyny k montáži Wskazówki montażowe • Před montáží je třeba produkt zkontrolovat, zda nebyl • Przed montażem należy skontrolować produkt při transportu poškozen. Po zabudování nebudou pod kątem szkód transportowych. Po montażu nie uznány žádné škody způsobené transportem nebo widać żadnych szkód transportowych ani szkód na poškození povrchu. powierzchni. • Je třeba dodržovat montážní pravidla platné v dané • Należy przestrzegać wytycznych instalacyjnych zemi. obowiązujących w danym kraju. • Při montáži dřezů do pracovních desek z přírodního a • Przy montażu zlewu wpuszczanego w płytkach umělého kamene, keramiky nebo skla je nutné přilože- roboczych z kamienia naturalnego lub z tworzywa né hmoždinky upevnit vhodným lepidlem. sztucznego, ceramiki lub szkła należy zamocować dostarczone kołki przy użyciu odpowiedniego kleju. Opis symbolu Popis symbolů Nie stosować silikonów zawierających kwas Nepoužívat silikon s obsahem kyseliny octowy! octové! -
Page 8: Návod Na Použitie / Montážny Návod
Slovensky 中文 Bezpečnostné pokyny 安全技巧 装配时为避免挤压和切割受伤，必须戴上手 Pri montáži musíte nosiť rukavice, aby ste predišli 套。 pomliaždeninám a rezným poraneniam. 安装提示 Pokyny pre montáž • 安装前必须检查产品是否受到运输损害。 安装 • Pred montážou musíte produkt skontrolovať, či nebol 后将不认可运输损害或表面损伤。 počas transportu poškodený. Po zabudovaní nebudú • 请遵守当地国家现行的安装规定。 uznané žiadne škody spôsobené transportom alebo • 在由天然石材或人造石材、陶瓷或玻璃制成的工 poškodenia povrchu. 作台中安装底层地板时，必须用合适的胶固定所 • Je potrebné dodržiavať smernice o inštalácii, ktoré sú 提供的销钉。 práve teraz platné v krajinách. • Pri montáži zabudovaných výleviek do pracovných dosiek z prírodného alebo umelého kameňa, keramiky alebo skla musíte dodané hmoždinky zaistiť pomocou vhodného lepidla. Popis symbolov 符号说明 Nepoužívať silikón s obsahom kyseliny 请勿使用含有乙酸的硅胶！ octovej! Rozmery (viď strana 17) 大小 (参见第页 17) Zvláštne príslušenstvo (nie je 选装附件 (不在供货范围内, 参见... -
Page 9: Монтажу
Русский Magyar Указания по технике безопасности Biztonsági utasítások Во время монтажа следует надеть перчатки во A szerelésnél a zúzódások és vágási sérülések избежание прищемления и порезов. elkerülése érdekében kesztyűt kell viselni. Указания по монтажу Szerelési utasítások • Перед монтажом следует проверить изделие на • A szerelés előtt ellenőrizni kell, hogy a terméknek предмет повреждений при перевозке. После монта- nincs-e szállítási sérülése. Beépítés után a szállítási- жа претензии о возмещении у щерба за поврежде- vagy felületi sérüléseket nem ismerik el. ния при перевозке или повреждения поверхностей • Az egyes országokban érvényes installációs irányelve- не принимаются. ket be kell tartani. • Необходимо соблюдать требования по монтажу, • A természetes- vagy műkő, kerámia vagy üveg mun- действующие в соответствующих странах. kalapba alulról beépített mosogatók beszerelésekor a • Если встраиваемые раковины встраиваются в столеш- mellékelt tipliket megfelelő ragasztóval rögzíteni kell. ницы из натурального или искусственного камня, кера- мики или стекла, дюбели, входящие в комплект, нужно зафиксировать при помощи специального клея. Описание символов Szimbólumok leírása Не применяйте силикон, содержащий... -
Page 10: Käyttöohje / Asennusohje
Suomi Svenska Turvallisuusohjeet Säkerhetsanvisningar Asennuksessa on käytettävä käsineitä puristumien ja Handskar ska bäras under monteringsarbetet så att viiltojen aiheuttamien tapaturmien estämiseksi. man kan undvika kläm- och skärskadorgen werden. Asennusohjeet Monteringsanvisningar • Ennen asennusta on tarkastettava tuotteen mahdolli- • Det måste undersökas om produkten har transportska- set kuljetusvahingot. Asennuksen jälkeen kuljetus- ja dor innan den monteras. Efter monteringen accepteras pintavaurioita ei hyväksytä. inga transport- eller ytskiktskador. • Jokaisessa maassa on noudatettava siellä päteviä • De installationsriktlinjer som gäller i länderna ska asennusohjeita. följas. • Kun päällyslevyn alle kiinnitettävät tiskialtaat kiinnite- • Om vaskar ska monteras i arbetsbänkar av natursten, tään luonnon- tai keinokivisiin, keramisiin tai lasisiin plastmaterial, keramik eller glas måste medföljande levymateriaaleihin, mukana toimitetut kiinnitystapit on dyblar fixeras med lämpligt lim. kiinnitettävä soveltuvalla liimalla. Merkin kuvaus Symbolförklaring Älä käytä etikkahappopitoista silikonia! Använd inte silikon som innehåller ättiksyra! Mitat (katso sivu 17) Måtten (se sidan 17) Erityisvaruste (ei kuulu toimituk- Specialtillbehör (medföljer ej seen, katso sivu 33) leveransen, se sidan 33) Kiinnityssarja 10 - 35 mm #40950000... -
Page 11: Vartotojo Instrukcija / Montavimo Instrukcijos
Lietuviškai Hrvatski Saugumo technikos nurodymai Sigurnosne upute Apsaugai nuo užspaudimo ir įsipjovimo montavimo Prilikom montaže se radi sprječavanja prignječenja i metu mūvėkite pirštines. posjekotina moraju nositi rukavice. Montavimo instrukcija Upute za montažu • Prieš montuojant būtina patikrinti, ar gaminys nebuvo • Prije montaže mora se provjeriti je li proizvod oštećen pažeistas transportavimo metu. Sumontavus pre- prilikom transporta. Nakon ugradnje se ne priznaju tenzijos dėl transportavimo ir paviršiaus pažeidimų nikakve reklamacije koje se odnose na površinska i nepriimamos. transportna oštećenja. • Laikykitės atitinkamoje šalyje galiojančių direktyvų dėl • Obvezno se moraju uvažiti propisi o instalacijama koji įrengimo. vrijede u dotičnoj zemlji. • Montuojant įleidžiamas plautuves į natūralaus ar dirb- • Za ugradnju podžbuknog sudopera u radne ploče tinio akmens, keramikos ar stiklo stalviršius, tinkamais od prirodnog ili umjetnog kamena, keramike ili stakla, klijais turi būti pritvirtinti patiekti kaiščiai. isporučene moždanike treba pričvrstiti odgovarajućim ljepilom. Simbolio aprašymas Opis simbola Nenaudokite silikono, kurio sudėtyje yra Nemojte koristiti silikon koji sadrži octenu acto rūgšties! kiselinu! -
Page 12: Tr Kullanım Kılavuzu / Montaj Kılavuzu
Türkçe Română Güvenlik uyarıları Instrucţiuni de siguranţă Montaj esnasında ezilme ve kesilme gibi yaralanma- La montare utilizaţi mănuşi pentru evitarea contuziu- ları önlemek için eldiven kullanılmalıdır. nilor şi tăierii mâinilor. Montaj açıklamaları Instrucţiuni de montare • Montaj işleminden önce ürün nakliye hasarları • Înainte de instalare verificaţi, dacă produsul prezintă yönünden kontrol edilmelidir. Montaj işleminden sonra deteriorări de transport. După instalare garanţia nakliye veya yüzey hasarları için sorumluluk üstlenil- nu acoperă deteriorările de transport şi cele de memektedir. suprafaţă. • Ülkelerde geçerli kurulum yönetmeliklerine riayet • Respectaţi reglementările referitoare la instalare vala- edilmelidir. bile în ţara respectivă. • Gömme evyeleri, doğal veya yapay taştan, seramik • La montarea chiuvetelor incorporate în blaturile de veya cam çalışma tezgahlarına monte ederken piatră naturală sau artificială, de ceramică sau sticlă birlikte teslim edilen dübeller uygun bir yapıştırıcıyla trebuie să fixaţi diblurile incluse în furnitură cu un sabitlenmelidir. adeziv corespunzător. Simge açıklaması Descrierea simbolurilor Asetik asit içeren silikon kullanmayın! Nu utilizaţi silicon cu conţinut de acid acetic! Ölçüleri (bakınız sayfa 17) -
Page 13: El Οδηγίες Χρήσης / Οδηγία Συναρμολόγησης
Ελληνικά Slovenski Υποδείξεις ασφαλείας Varnostna opozorila Για να αποφύγετε τραυματισμούς κατά τη συναρμο- Pri montaži je treba nositi rokavice, da se preprečijo λόγηση πρέπει να φοράτε γάντια. poškodbe zaradi zmečkanja ali urezov. Οδηγίες συναρμολόγησης Navodila za montažo • Πριν τη συναρμολόγηση πρέπει να εξεταστεί το προϊόν • Pred montažo je treba izdelek preveriti glede morebi- για ζημιές μεταφοράς. Μετά την εγκατάσταση δεν tnih transportnih poškodb. Po vgradnji transportne ali αναγνωρίζονται ζημιές από τη μεταφορά ή επιφανεια- površinske poškodbe ne bodo več priznane. κές ζημιές. • Upoštevati je treba pravilnike o inštalacijah, ki veljajo • Θα πρέπει να τηρούνται οι οδηγίες εγκατάστασης που v posamezni državi. ισχύουν σε κάθε κράτος. • Pri vgradnji podpultnih umivalnikov v delovne plošče • Κατά την τοποθέτηση του νεροχύτη κάτω από πάγκους iz naravnega ali umetnega kamna, keramike ali εργασίας από φυσικό ή συνθετικό μάρμαρο, κεραμική stekla se morajo priloženi mozniki fiksirati s primernim ή γυάλινη επιφάνεια πρέπει τα βύσματα που παραδίδο- lepilom. νται μαζί να στερεώνονται με κατάλληλη κόλλα. Περιγραφή συμβόλων Opis simbola Μην χρησιμοποιείτε σιλικόνη που περιέχει Ne smete uporabiti silikona, ki vsebuje οξικό οξύ! ocetno kislino! Διαστάσεις... -
Page 14: Kasutusjuhend / Paigaldusjuhend
Estonia Latvian Ohutusjuhised Drošības norādes Kandke paigaldamisel muljumis- ja lõikevigastuste Montāžas laikā, lai izvairītos no saspiedumiem un vältimiseks kindaid. iegriezumiem, nepieciešams nēsāt cimdus. Paigaldamisjuhised Norādījumi montāžai • Enne paigaldamist tuleb toodet kontrollida transpor- • Pirms montāžas nepieciešams pārbaudīt, vai produk- dikahjustuste osas Pärast paigaldamist ei tunnustata tam transportēšanas laikā nav radušies bojājumi. Pēc enam transpordi- või pinnakahjustuste kaebuseid. iebūvēšanas bojājumi, kas radušies transportēšanas laikā, vai virsmas bojājumi netiek atzīti. • Vastavas riigis kehtivaid paigalduseeskirju tuleb järgida. • Jāievēro attiecīgās valstīs spēkā esošās montāžas prasības. • Kraanikausialuse kapi paigaldamisel naturaalsest või kunstkivist, keraamilise või klaasist tööpinna alla tuleb • Iebūvējot izlietni galda virsmā no dabīgā vai mākslīgā kaasa antud tüüblid fikseeritud sobiva kleebisega. akmens, keramikas vai stikla, komplektā esošie dībeļi jānofiksē ar piemērotu līmi. Sümbolite kirjeldus Simbolu nozīme Ärge kasutage äädikhapet sisaldavat Neizmantot silikonu, kas satur etiķskābi! silikooni! Mõõtude (vt lk 17) Izmērus (skat. lpp. 17) Spetsiaalne lisavarustus (ei Speciāli aksesuāri (komplektā... -
Page 15: Sr Uputstvo Za Upotrebu / Uputstvo Za Montažu
Srpski Norsk Sigurnosne napomene Sikkerhetshenvisninger Prilikom montaže se radi sprečavanja prignječenja i Bruk hansker under montasjen for å unngå klem- og posekotina moraju nositi rukavice. kuttskader. Instrukcije za montažu Montagehenvisninger • Pre montaže se mora proveriti da li je proizvod • Før montasjen skal produktet sjekkes for transportska- oštećen pri transportu. Nakon ugradnje se ne priznaju der. Etter monteringen aksepteres ikke noen transport- nikakve reklamacije koje se odnose na površinska i eller overflateskader. transportna oštećenja. • Gjeldende retningslinjer for rørleggerarbeid i de • Treba se pridržavati propisa koji u određenim enkelte land skal følges. zemljama važe za instalacije. • Ved montering av undermontert vask i benkplater • Prilikom ugradnje podpultnih sudopera ispod radne av natur- eller kunststein, keramikk eller glass må de ploče od prirodnog ili veštačkog kamena, keramike medfølgende pluggene festes med egnet lim. ili stakla, isporučeni moždanici moraju se fiksirati odgovarajućim lepkom. Opis simbola Symbolbeskrivelse Nemojte koristiti silikon koji sadrži sirćetnu Ikke bruk silikon som inneholder eddiksyre! kiselinu! Mere (vidi stranu 17) Mål (se side 17) Poseban pribor (Nije sadržano u Ekstratilbehør (ikke med i leveran- isporuci, vidi stranu 33) -
Page 16: Монтаж
БЪЛГАРСКИ Shqip Указания за безопасност Udhëzime sigurie При монтажа трябва да се носят ръкавици, за да Për të evituar lëndimet e pickimeve ose të prerjeve се избегнат наранявания поради притискане gjatë procesit të montimit duhet që të vishni doreza. или порязване. Udhëzime për montimin Указания за монтаж • Përpara montimit duhet që produkti të kontrollohet për • Преди монтажа продуктът трябва да се провери за dëmtime nga transporti. Pas instalimit nuk do të njihet транспортни щети. След монтажа не се признават asnjë dëmtim nga transporti ose dëmtim i sipërfaqes. транспортни или повърхностни щети. • Duhet të respektohen linjat udhëzuese të instalimit, të • Трябва да бъдат спазвани валидните в съответните vlefshme për vendet respektive. страни предписания за инсталиране. • Gjatë montimit të lavapjatave inkaso në pllakat e • При монтажа на вградени мивки в работни плотове vendosjes prej guri naturor ose artificial, qeramike ose от естествен или изкуствен камък, керамика или xhami duhet që upat e lëvruara të fiksohen me ngjitës të стъкло доставените дюбели трябва да бъдат фикси- përshtatshëm. рани с подходящо лепило. Описание на символите Përshkrimi i simbolit Не използвайте силикон, съдържащ оцет- Mos përdorni silikon që në përbërje ka acid... -
Page 17: Ar دليل االستخدام / تعليمات التجميع
عربي تنبيهات األمان يجب إرتداء قفازات لليد أثناء التركيب لتجنب .حدوث أخطار اإلنحشار أو الجروح تعليمات التركيب قبل القيام بعملية التركيب، يجب فحص المنتج للتأكد من خلوه من أية تلفيات ناتجة عن النقل. بعد القيام بعملية التركيب، لن يتم االعتراف بوجود أية تلفيات .سطحية... - Page 18 Maße Maße C71-F450-06 43201XXX Ø Ø 2 5 0 3 0 0 4 5 0 5 5 0 15 8 2 5 0 C71-F450-01 43207XXX Ø Ø 2 5 0 3 0 0 4 5 0 5 5 0 15 8 2 5 0...
- Page 19 Maße C71-F450-07 43205XXX Ø Ø 74 4 3 01 10 4 5 15 8 2 5 0 C71-F450-02 43208XXX Ø Ø 74 4 3 01 10 4 5 15 8 2 5 0...
- Page 20 Maße C71-F450-12 43230XXX Ø Ø 3 01 74 4 10 4 5 15 8 2 5 0 C71-F450-11 43229XXX Ø Ø 3 01 74 4 10 4 5 15 8 2 5 0...
- Page 21 Maße C71-F660-08 43202XXX Ø Ø 6 6 0 15 8 2 5 0 C71-F660-03 43209XXX Ø Ø 6 6 0 15 8 2 5 0...
- Page 22 Maße C71-F655-09 43206XXX Ø Ø 3 5 3 4 0 2 18 0 4 5 0 75 5 15 8 2 5 0 C71-F655-04 43210XXX Ø Ø 3 5 3 4 0 2 18 0 4 5 0 75 5 15 8 2 5 0...
- Page 23 Maße C71-F765-10 43203XXX Ø Ø 4 0 8 4 5 7 37 0 37 0 15 8 2 5 0 C71-F765-05 43211XXX 10 0 Ø Ø 4 0 8 4 5 7 37 0 37 0 15 8 2 5 0...
- Page 24 Maße S711-F450 43301800 3 0 0 4 0 0 5 2 2 4 7 2 S712-F450 43305800 3 0 0 4 0 0 5 2 2 4 7 2...
- Page 25 Maße S715-F450 43306800 74 4 3 01 10 4 5 4 9 3 4 4 9 37 0 1017 4 8 2 S717-F450 43307800 74 4 3 01 10 4 5 4 9 3 4 4 9 37 0 4 8 2 1017...
- Page 26 Maße S716-F450 43331800 3 01 74 4 10 4 5 4 4 9 4 9 3 37 0 4 8 2 1017 S718-F450 43332800 3 01 74 4 10 4 5 4 4 9 4 9 3 37 0 4 8 2 1017...
- Page 27 Maße S711-F660 43302800 4 0 0 6 6 0 7 3 2 4 7 2 S712-F660 43308800 4 0 0 6 6 0 7 3 2 4 7 2...
- Page 28 Maße S711-F655 43309800 3 5 3 4 0 2 75 5 4 0 0 18 0 4 5 0 7 2 7 4 7 2 S712-F655 43310800 3 5 3 4 0 2 75 5 18 0 4 5 0 4 0 0 7 2 7 4 7 2...
- Page 29 Maße S711-F765 43303800 4 5 8 4 0 0 37 0 37 0 8 4 5 4 8 0 S712-F765 43311800 4 5 8 4 0 0 37 0 37 0 8 4 5 4 8 0...
- Page 30 Maße S719-U400 43425800 4 0 0 4 0 0 4 0 2 S719-U450 43426800 4 0 0 4 5 0 4 5 2...
- Page 31 Maße S719-U500 43427800 5 0 0 5 5 0 4 0 0 5 0 0 5 0 2 S719-U660 43428800 6 6 0 4 0 0 6 6 0 6 6 2...
- Page 32 Maße S719-U655 43429800 18 0 4 5 0 7 0 5 18 0 4 5 0 4 0 0 18 2 4 5 2 6 5 8 S719-U765 43430800 37 0 37 0 4 0 0 37 2 37 2...
- Page 33 Montage Montage (mm) (mm) (mm) C71-F450-06 43201XXX C71-F450-01 43207XXX 0 - 10 S711-F450 43301800 S712-F450 43305800 C71-F660-08 43202XXX C71-F660-03 43209XXX 0 - 10 S711-F660 43302800 S712-F660 43308800 C71-F765-10 43203XXX C71-F765-05 43211XXX 0 - 10 S711-F765 43303800 S712-F765 43311800 C71-F655-09 43206XXX C71-F655-04 43210XXX 0 - 10 S711-F655 43309800...
- Page 34 Montage Silicone 92960000 0,5 Nm 0,5 Nm 92960000 28 - 40 mm 40950000 10 - 35 mm 40951000 30 - 55 mm 1151 1140 Sonderzubehör...
- Page 35 Flächenbündig C71-F450-06 43201XXX C71-F450-01 43207XXX S711-F450 43301800 S712-F450 43305800 C71-F660-08 43202XXX C71-F660-03 43209XXX S711-F660 43302800 S712-F660 43308800 C71-F765-10 43203XXX C71-F765-05 43211XXX S711-F765 43303800 S712-F765 43311800 C71-F655-09 43206XXX C71-F655-04 43210XXX S711-F655 43309800 S712-F655 43310800 C71-F450-07 43205XXX C71-F450-02 43208XXX 1025 1047 S715-F450 43306800 S717-F450 43307800 C71-F450-11 43229XXX C71-F450-12 43230XXX...
- Page 36 Montage (mm) B¹ (mm) B² Silicone L¹ (mm) (mm) L² (mm)
- Page 37 Montage Unterbau 581 923 581 923 243 249 261 327 374 550 568 57 243 249 261 327 374 550 243 249 261 327 1151 (mm) 1140 241 256 257 316 333 336 371 257 316 333 336 371 241 256 257 316 333 336 371 (mm) 490 530 566 573 582 583 600 642 566 573 582 583 600 642...
- Page 38 Reinigung Reinigung DE Reinigungsempfehlung / Garantie / Kontakt FR Recommandation pour le nettoyage / Garanties / Contact EN Cleaning recommendation / Warranty / Contact IT Raccomandazione di pulizia / Garanzia / Contatto ES Recomendaciones para la limpieza / Garantía / Contacto NL Aanbevelingen inzake reiniging / Garantie / Contact www.hansgrohe.com/ DK Rensning, anbefaling / Garanti / Kontakt cleaning-recommendation PT Recomendações de limpeza / Garantia / Contacto PL Zalecenie dotyczące pielęgnacji / Gwarancja / Kontakt CS Doporučení k čistění / Záruka / Kontakt SK Odporúčania pre čistenie / Záruka / Kontakt ZH 清洁指南 / / 接触 担保 RU Рекомендации по очистке / Гарантия / Контакты HU Tisztítási tanácsok / Garancia / érintkezés www.hansgrohe.com/ FI Puhdistussuositus / Takuu / Kosketus cleaning-recommendation SV Rengöringsrekommendationer / Garanti / Contacto LT Valymo rekomendacijos / Garantija / Kontaktai HR Preporuke za čišćenje / Garancija / Kontakt TR Temizleme önerisi / Garanti / Temas RO Recomandări pentru curăţare / Garanţie / Contact EL Σύσταση καθαρισμού / Εγγύηση / επαφή...
