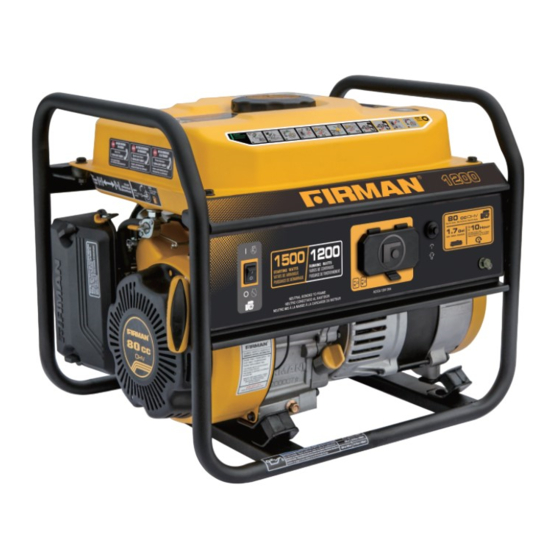

OWNER'S MANUAL
PORTABLE GENERATOR
IMPORTANT:
Record product information to reference when ordering parts or
obtaining warranty coverage.
DO NOT RETURN TO
STORE!
CALL US FIRST!
CUSTOMER HOTLINE
1-844-347-6261
FOR QUESTIONS OR SERVICE
INFORMATION
Read all safety precautions and instructions carefully
before operating equipment.
Ensure engine is stopped and level before performing
any maintenance or service.
MODEL NUMBER
P01201
Serial Number:
Purchase Date:
P/N:312745460 Rev:03
Rev Level:03

Advertisement

Table of Contents
loading

Related Manuals for Firman P01201

Summary of Contents for Firman P01201

  • Page 1 OWNER’S MANUAL PORTABLE GENERATOR MODEL NUMBER P01201 Rev Level:03 IMPORTANT: Read all safety precautions and instructions carefully before operating equipment. Ensure engine is stopped and level before performing any maintenance or service. Record product information to reference when ordering parts or obtaining warranty coverage.

  • Page 2: Table Of Contents

    Table of Contents Introduction ......1 Trouble Shooting .....23 Safety Precautions .

  • Page 3: Introduction

    Save these original instructions for future reference. This manual covers operation and maintenance of the FIRMAN generators. All information in this publication is based on the latest production information available at the time of approval for printing.

  • Page 4: Safety Precautions

    SAFETY PRECAUTIONS • WARNING POISONOUS GAS HAZARD. • • • • English Page 02 Customer Service: 1-844-FIRMAN1...
  • Page 5 CORRECT USAGE Example location to reduce risk of carbon monoxide poisoning • ONLY use outside and downwind, far away from windows, doors and vents. • Direct exhaust away from occupied spaces. INCORRECT USAGE Do not operate in any of the following locations: Near any door, window or vent Garage Basement...
  • Page 6 WHEN OPERATING EQUIPMENT WARNING • DO NOT operate this product inside any S t a r t e r c o r d k i c k b a c k ( r a p i d building, carport, porch, mobile equipment, retraction) will pull hand and arm marine applications, or enclosure.
  • Page 7 • When using generator for backup power, WARNING notify utility company. Unintentional sparking • Use a ground fault circuit interrupter (GFCI) could cause fire or in any damp or highly conductive area, electric shock resulting such as metal decking or steel work. in death or serious •...

  • Page 8: Unpacking The Generator

    NOTE: 1. Engine Oil(Bottle) ..... . . 1 Improper treatment of generator could damage 2. Oil Funnel ....... 1 it and shorten its life.

  • Page 9: Removal Of Shipping Supports

    REMOVAL OF SHIPPING SUPPORTS Before you can run your new generator, follow these simple instructions: CAUTION 3. You may discard these brackets, as they are no longer Failure to remove these items can result required for normal operation of your generator. in damage to your generator, possible Your generator is now ready for use.

  • Page 10: Controls And Features

    11- Control Panel 4- Choke Lever 5- Fuel Valve 6- Air Filter 7- 80cc FIRMAN OHV Engine 8- Recoil Starter *We are always working to improve our products. Therefore, the enclosed product may differ slightly from the image on this page.

  • Page 11: Control Panel

    Control Panel NOTE: Total power drawn from all receptacles must not exceed the name plate rating. Engine Switch – Flip the switch to the “ON”(l) Ground Terminal – Consult an electrician position and pull the recoil starter to start for local grounding regulations. the generator.

  • Page 12: Specifications

    Neutral Bonded To Frame AN IMPORTANT MESSAGE ABOUT TEMPERATURE: Your Firman Power Equipment product is designed and rated for continuous operation at ambient temperatures up to 40°C (104°F). When your product is needed, your product may be operated at temperatures ranging from -15°C (5°F) to 50°C (122°F) for short periods. If the product is exposed to temperatures outside this range during storage, it should be brought back within this range before operation.

  • Page 13: Add Engine Oil

    4.Using oil funnel, slowly pour contents of Add Engine Oil provided oil bottle into oil fill opening to the "H" mark on dipstick. Be careful do not CAUTION overfill. Overfilling with oil could cause the DO NOT attempt to crank or start the engine engine to not start or hard starting.

  • Page 14: Add Fuel

    Add Fuel Fuel must meet these requirements: • Clean, fresh, unleaded gasoline. • Use regular UNLEADED gasoline with the generator engine with a minimum 87 octane / 87 AKI (91 RON). For high altitude use, see "Operation at High Altitude". •...

  • Page 15: Grounding

    THE GENERATOR (STATOR WINDING) AND THE Installation instructions are also available in the FRAME. Technical Bulletin area of the FIRMAN internet site. The part number and recommended minimum Connecting to a Building's Electrical System altitude for the application of the high altitude carburetor main jet is listed in the table below.

  • Page 16: Operation

    OPERATION • Operate this product ONLY outside far away Generator Location from windows, doors and vents to reduce the risk of carbon monoxide gas from WARNING accumulating and potentially being drawn Make sure you review each warning in order to towards occupied spaces.

  • Page 17: Starting The Generator

    7. Pull the starter cord slowly until resistance is Starting the Generator felt and then pull rapidly. 1. Before starting the generator, check for loose or missing parts and for any damage which may have occurred during shipment. 2. Check oil level and fuel. 8.

  • Page 18: Connecting Electrical Loads

    Connecting Electrical Loads electrical system, consult your local utility company or a qualified electrician. Connections This unit has been pretested and adjusted to must isolate generator power from utility handle its full capacity. Before starting the power and must comply with all applicable laws generator, disconnect all load.

  • Page 19: Low Oil Shutdown

    7. Repeat steps 5-6 for each additional item. 1.DO NOT try to restart the engine. 2.Contact an Authorized FIRMAN Service Dealer. 3.DO NOT operate engine until oil level is corrected. If oil level is below LOW mark on dipstick: 1.Add oil to bring level to HIGH mark.

  • Page 20: Maintenance And Storage

    MAINTENANCE AND STORAGE MAINTENANCE SCHEDULE Every Daily(Before Initial Every Every 100 hours ITEM NOTES operation) 25 hours 50 hours 250 hours (or annual) Check condition. Adjust gap √ Spark Plug and clean. Replace if necessary. √ Check oil level. Engine Oil √...

  • Page 21: Engine Maintenance

    • Use fresh and high quality lubricating oil to the ENGINE MAINTENANCE specified quantity. If contaminated or deteriorated oil is used or To prevent accidental starting, remove and the quantity of the engine oil is not sufficient, ground spark plug wire before performing any the engine damage will result and its life will be service.

  • Page 22: Spark Plug Maintenance

    Spark Plug Maintenance CLEANING FUEL STRAINER Changing the spark plug will help your engine Clean the screen with gasoline every 50 hours. to start easier and run better. (a) Remove the spark plug cap. (b) Remove spark plug using provided wrench. SCREEN BODY A- Spark plug...

  • Page 23: Generator Maintenance

    • DO NOT touch hot parts and AVOID hot exhaust CAUTION gases. • Failure to clean the spark arrester will result in Allow equipment to cool before touching. degraded engine performance. • Keep at least 5 feet (1.5 m) of clearance on all sides of generator including overhead.

  • Page 24: Service And Storage

    DANGER SERVICE AND STORAGE Drain fuel into approved container outdoors, away from open flame. Be sure engine is cool. Infrequent Service Do not smoke. If the unit is used infrequently, difficult starting 4-FUEL STARVATION: Start and run the generator may result. To eliminate hard starting, follow until it stops from lack of fuel.

  • Page 25: Trouble Shooting

    TROUBLE SHOOTING Problem Cause Correction 1. Circuit breaker is open. 1. Reset circuit breaker. 2. Fault in generator. 2. Contact authorized service facility. Engine is running, but no 3. Poor connection or defective cord 3. Check and repair. AC output is available. set.

  • Page 26: Parts Diagram And Parts List

    PARTS DIAGRAM AND PARTS LIST P01201 Parts Diagram Page 24 English Customer Service: 1-844-FIRMAN1...

  • Page 27: Engine Parts Diagram

    152F 80cc Engine Parts Diagram Page 25 English Customer Service: 1-844-FIRMAN1...
  • Page 28 P01201 Parts List Description Qty. NO. Part Number Description NO. Part Number Qty. Engine Switch 330713599 336713516 External Teeth Lock Washer Ø6 Outlet Cover 5-20R Frame 312725018 312415013 Nut M6 380713515 Bracket,muff 312715080 Lock Washer Ø6 Control Panel Assy. 380713514 312455009 Flat Washer Ø6...
  • Page 29 152F 80cc Engine Parts List Qty. Qty. NO. Part Number Description NO. Part Number Description Screw M6×8 (black) Intake Valve 336713528 312715045 312415001 Starter 312715046 Piston Flywheel Nut Cylinder Head Assembly 312715008 312415007 312715009 Screw M6×12 312725009 Valve Seal Fan Cover Valve Spring 312415002 312715047...

  • Page 30: Parts List

    PRODUCT SERVICE FIRMAN GENERATOR will register the warranty upon DEPARTMENT AT receipt of your Warranty Registration Card and a copy of your sales receipt from one of FIRMAN's 1-844-347-6261 retail locations as proof of purchase. Please submit or at your warranty registration and your proof of purchase within ten (10) days of the date of purchase.
  • Page 31 Peoria, AZ 85381 Normal maintenance is not covered by this www.firmanpowerequipment.com warranty. We are FIRMAN POWER - And we are here for you. Other Exclusions Customer Service Desk - 1-844-347-6261(844-FIRMAN1) This warranty excludes: 6am PST(9am EST) until 8pm EST(5pm PST) –...
  • Page 32 If any such part fails during the period of warranty coverage, the part will be repaired or replaced by FIRMAN at no charge to the owner. Any such part repaired or replaced under the warranty will be warranted for the remaining warranty period.
  • Page 33 (8) Throughout the emissions warranty period defined in Subsection (b)(2), FIRMAN will maintain a supply of warranted parts sufficient to meet the expected demand for such parts. (9) Any replacement part may be used in the performance of any warranty maintenance or repairs and must be provided without charge to the owner.
  • Page 34 Firman Power Equipment Inc. 8716 West Ludlow Dr. Suite #6 Peoria, AZ 85381 www.firmanpowerequipment.com P/N:312745460 Rev 0 3...
  • Page 35 MANUAL PARA EL PROPIETARIO DEL GENERADOR PORTÁTIL Modelo Nº P01201 Nivel rev:03 Lea detenidamente todas las instrucciones y precauciones IMPORTANTE: de seguridad antes de operar con el equipo. Asegúrese de que el motor está parado y nivelado antes de realizar ningún mantenimiento o servicio.
  • Page 36 Índice de Contenido Introducción ......1 Solucion de Problemas ....23 Precauciones De Seguridad .

  • Page 37: Introducción

    Guarde estas instrucciones originales para consultas futuras. Este manual incluye el funcionamiento y el mantenimiento de los generadores FIRMAN. Toda información incluída en esta publicación está basada en la información de producción más actualizada disponible en el momento de la aprobación para impresión.
  • Page 38 • SAFETY PRECAUTIONS PELIGRO Utilizar un generador en el interior PUEDE MATARLE EN CUESTIÓN DE MINUTOS. NUNCA lo use en el interior Utilizar solo EN EL EXTERIOR de una casa o de un garaje, y lejos de ventanas, puertas y INCLUSO SI las puertas o las conductos de ventilación.
  • Page 39 USO CORRECTO Ubicación ejemplar para reducir los riesgos de intoxicación por monóxido de carbono • lSOLO usarse en el exterior y en la dirección del viento, lejos de ventanas, puertas y conductos de ventilación. • Direccionar el tubo de escape lejos de espacios ocupados. USO INCORRECTO No utilizar en ninguno de los lugares siguientes: Cerca de una puerta, ventana o conducto de ventilación...
  • Page 40 PONER EL EQUIPO EN FUNCIONAMIENTO ADVERTENCIA • NO ponga en funcionamiento este producto El retroceso del cable de arranque dentro de un edificio, garaje abierto, porche, (retracción rápida) estirará la mano equipamiento móvil, aplicaciones marinas o y el brazo hacia el motor muy rápido recintos cerrados.
  • Page 41 • ADVERTENCIA Cuando utilice el generador como energía de reserva, notifique a la empresa eléctrica. Chispas no intencionadas • No usar un interruptor de circuito con falla a podrían provocar un tierra (GFCI de las siglas en inglés) en ningun incendio o una descarga área húmeda o altamente conductora, como eléctrica, resultando en...

  • Page 42: Desempaquetar El Generador

    NOTA: 1. Aceite ........1 Un trato inapropiado del generador podría 2.

  • Page 43: Retirar Los Soportes Para El Envío

    RETIRAR LOS SOPORTES PARA EL ENVÍO Antes de que pueda poner en marcha su nuevo generador, siga estas sencillas instrucciones: Los siguientes artículos deben ser retirados antes de poner en marcha su nuevo generador. Para proteger su generador, estos artículos han 2.

  • Page 44: Controles Y Características

    3-Tapón del Combustible 4-Palanca del Obturador 5-Válvula de Combustible 6-Filtro de Aire 7-Motor FIRMAN OHV 80cc 8-Interruptor de Encendido de Retroceso *Estamos siempre trabajando para mejorar nuestros productos. Por lo tanto, los productos puede diferir ligeramente de la ímagen en esta página.

  • Page 45: Panel De Control

    Panel de Control NOTA: La potencia total recogida desde todos los receptáculos no debe ser superior a la potencia de la placa de identificación. Interruptor del motor – Voltee el interruptor Terminal de tierra – Consulte con un electricista hacia la posición “ON” y estire el interruptor acerca del reglamento sobre tomas de tierra locales.
  • Page 46 Neutro Conectado Al Bastidor MENSAJE IMPORTANTE SOBRE LA TEMPERATURA: Su Equipo de Potencia Firman está diseñado y catalogado para operaciones continuadas a una temperatura ambiente hasta los 40ºC (104ºF). Cuando sea necesario, su producto podría operar a temperaturas entre los -15ºC (5ºF) y los 50ºC (122ºF) por períodos cortos. Si el producto se expone a temperaturas fuera de este alcance durante el almacenamiento, se debería volver a su...

  • Page 47: Añdir Aceite Al Motor

    4.Con la ayuda de un embudo para aceite, vaya AÑDIR ACEITE AL MOTOR vertiendo el contenido de la botella de aceite PRECAUCIÓN proporcionada en la apertura de llenado de aceite hasta llegar a la marca “H” de la varilla de nivel. NO intente arrancar o encender el motor antes Tenga cuidado de no llenarlo demasiado.

  • Page 48: Añadir Combustible

    AÑADIR COMBUSTIBLE El combustible debe cumplir con los siguientes requisitos: • Gasolina limpia, nueva, y sin plomo. • Utilice gasolina SIN PLOMO regular con el motor del generador con un mínimo de 87 octanos /87 AKI (91 RON). Para un uso a gran altitud, lea “Funcionamiento a gran altitud”.

  • Page 49: Toma De Tierra

    combustible en el aire. HAY UN CONDUCTOR PREMANENTE ENTRE EL GENERADOR (BOBINA DEL ESTÁTOR) Y EL MARCO. Conectar al Sistema Electrico del Edificio de carburador de gran altitud. ADVERTENCIA Altitud 80cc 312715083 Reactor principal de Altitud 1 3000-6000Pies 312715084 Reactor principal de Altitud 2 6000-8000Pies •...

  • Page 50: Funcionamiento

    • FUNCIONAMIENTO Utilizar este producto SOLO en el exterior y lejos de ventanas, puertas y conductos de ventilación Ubicación del Generador para reducir el riesgo de que el gas monóxido de ADVERTENCIA carbono se acumule y sea conducido potencialmente hacia espacios ocupados. Asegúrese de repasar todas las advertencias para •...
  • Page 51 7. Tire lentamente de la cuerda de arranque hasta Starting the Generator que note resistencia, luego tira rápidamente. 1. Antes de arrancar el generador, compruebe que no haya partes sueltas, que falten o algún tipo de daño ocasionado durante el envío. 2.

  • Page 52: Conexión De Cargas Eléctricas

    Conexión de Cargas Eléctricas Parada del Motor Esta unidad ha sido testada y ajustada para soportar 1. Retire las cargas eléctricas enteras. Nunca su capacidad máxima. Antes de arrancar el generador, arranque o pare el generador si hay dispositivos desconecte todas las cargas. Aplique las cargas sólo eléctricos enchufados o conectados.

  • Page 53: No Sobrecargue El Generador

    7. Repita los pasos 5-6 para cada dispositivo 2.Contacte con un Servicio Distribuidor autorizado adicional. de FIRMAN. 3.NO utilice el motor hasta que el nivel de aceite sea correcto. Si el nivel de aceite está por debajo de la marca LOW en la varilla medidora: 1.Añada aceite hasta llegar al nivel de la marca...

  • Page 54: Mantenimiento Y Almacenamiento

    MANTENIMIENTO Y ALMACENAMIENTO PROGRAMA DE MANTENIMIENTO A diario ( Primeras Cada Cada 100 Cada 250 Antes de OBSERVACIONES ITEM 25 horas 50 horas horas horas usar) Comprobar el estado. Ajustar la √ separación y limpiar. Cambiar si Bujía es necesario. √...

  • Page 55: Mantenimiento Del Motor

    • MANTENIMIENTO DEL MOTOR Utilice lubricante nuevo y de alta calidad en la Para evitar el arrancado accidental, quite y ponga cantidad especificada. en el suelo el cable de la bujía antes de realizar Si se utiliza aceite contaminado o deteriorado o cualquier servicio.

  • Page 56: Mantenimiento De La Bujía

    Mantenimiento de La Bujía LIMPIEZA DEL FILTRO DE CARBURANTE Cambiar la bujía hará que su motor arranque Limpiar la pantalla con gasolina cada 50 horas. con más facilidad y funcione mejor. (a) Quite el tapón de la bujía. (b) Quite el tapón de la bujía con la llave proporcionada. Rejilla Cuerpo A- Bujía...

  • Page 57: Mantenimiento Del Generador

    Limpiar o reemplazar el apagachispas de MANTENIMIENTO DEL GENERADOR la siguiente manera: Asegúrese de que el generador se mantiene Dependiendo del tipo de carburante utilizado, el limpio y almacenado correctamente. Haga tipo y cantidad de lubricante, y/o condiciones funcionar la unidad sólo en una superficie plana operativas, la pieza del tubo de escape y el y nivelada en un ambiente operativo limpio y silenciador pueden bloquearse con restos de...
  • Page 58 Almacenamiento de Largo Plazo 7-Retire la bujía y vierta aproximadamente una cucharadita de aceite del motor a través del orificio Es importante evitar que los depósitos de goma se formen de la bujía, tire del arrancador de retroceso varias en partes esenciales del sistema de combustible tales como veces para distribuir el aceite para lubricar el cilindro.

  • Page 59: Solucion De Problemas

    LOCALIZACIÓN Y RESOLUCIÓN DE PROBLEMAS Problema Motivo Corrección 1. El cortacircuitos está abierto. 1. Reinicie el cortacircuitos. El motor funciona, 2. Desperfecto en el generador. 2. Contacte con instalación de servicio pero no hay ninguna 3. Mala conexión o conjunto de autorizado.

  • Page 60: Diagrama De Las Piezas Y Lista De Piezas

    DIAGRAMA DE LAS PIEZAS Y LISTA DE PIEZAS Diagrama De Las Piezas Spanish Servicio al Cliente: 1-844-FIRMAN1...

  • Page 61: Diagrama De Las Piezas(Motor)

    152F 80cc Motor Diagrama De Las Piezas Spanish Servicio al Cliente: 1-844-FIRMAN1...
  • Page 62 P01201 LISTA DE PIEZAS Descripción Qty. Descripción Qty. Número de Pi e za Número de Pi e za Interruptor Del Motor 330713599 Los Dientes Externos Arandela Ø 6 336713516 5-20r Outlet Cover 312725018 312415013 Frame Tuerca M6 380713515 Bracket, Muff 312715080 Arandela Ø...
  • Page 63 152F 80cc Motor Lista De Piezas Descripción Descripción Qty. Qty. Número de Pi e za NO.Número de Pi e za Tornillo M6 × 8 (negro) Válvula De Admisión 336713528 312715045 312415001 Motor De Arranque 312715046 Pistón Tuerca Del Volante Montaje De La Culata 312715008 312415007 312715009...

  • Page 64: Información De Servicio

    No. de Modelo/ No. de Serie. Si con este método no se soluciona el problema, 2. El Número o números de las piezas en la FIRMAN podrá, a su elección, autorizar la evaluación, sección Lista de piezas. reparación o repuesto de la pieza o componente 3.
  • Page 65 Peoria, AZ 85381 esta garantía. www.firmanpowerequipment.com Otras Exclusiones Somos FIRMAN el poder - y estamos aquí para usted. Oficina de servicio al cliente - 1-844-347-6261 (844-firman1) Esta garantía excluye: 6 AM PST (9am est) hasta las 8pm EST (5PM PST) -Defectos cosméticos como la pintura, etiquetas,...
  • Page 66 7) A lo largo del período de la garantía de las emisiones descrito en la subsección (b)(2), FIRMAN seguirá manteniendo un suministro de las piezas en garantía adecuadas para cumplir con la demanda esperada de estas piezas.
  • Page 67 (a) Daños emergentes como pérdida de tiempo, molestias, pérdida del uso del motor o equipo, etc. (b) Los cargos por diagnóstico e inspección que no den como resultado un servicio calificado cubierto por la garantía. FIRMAN POWER EQUIPMENT INC. Email: support@firmanpowerequipment.com www.firmanpowerequipment.com...
  • Page 68 Firman Power Equipment Inc. 8716 West Ludlow Dr. Suite #6 Peoria, AZ 85381 www.firmanpowerequipment.com Todos los derechos reservados. Cualquier reimpresión o uso no autorizado sin la autorización por escrito queda explícitamente prohibido. P/N:312745460 Rev 0 3...
  • Page 69 MANUEL DE PROPRIÉTAIRE DU GÉNÉRATEUR PORTABLE NUMÉRO DE MODÈLE P01201 Niveau:03 IMPORTANT: lisez toutes les précautions et instructions de sécurité avec grand soin avant d'opérer l'équipement. Assurez que le moteur s'arrête et le niveau avant d'appliquer aucun entretien ou service.
  • Page 70 Table of Contents Introduction......1 Le Dépannage ......23 Précautions De Sécurité...

  • Page 71: Introduction

    équipement. Conservez ces instructions originales pour référence future. Ce manuel couvre l'opération et la maintenance des générateurs FIRMAN. Toutes les informations dans cette puublication se basent sur la dernière information de production disponible au moment de l'approbation pour l'impression.

  • Page 72: Précautions De Sécurité

    • Précautions de Sécurité Toujours placez ce produit sous le vent et pointez l'échappement du moteur loin des espaces occupés. Si vous commencez à vous L'utilisation d'une générateur à l'intérieur PEUT VOUS sentir malade, étourdi ou faible en utilisant TUER EN QUELQUES MINUTES. ce produit, l'éteignez et le prenez à...
  • Page 73 USAGE CORRECT Location d'exemple à réduire le risque de monoxyde de carbone toxique • Juste utilisez à l'extérieur et sous le vent, loin de fenêtres, portes et évents. • Echappement direct loin des espaces occupés. USAGE INCORRECT Ne pas opérez dans aucune location suivante: Près de toute porte, fenêtre ou ventilation Garage Sous-sol vide sanitaire...
  • Page 74 AVERTISSEMENT LORS D'OPÉRER L'ÉQUIPEMENT • Ne pas opérez ce produit à l'intérieur d'un Rebond de corde de lanceur (retrait rapide) va tirer votre main et votre bâtiment, carport, porche, équipement mobile, bras vers le moteur plus rapide que application marine ou enceinte. •...
  • Page 75 • AVERTISSEMENT Lorsque vous utilisez le générateur pour l'aliment -ation de secours, notifiez des utilisateurs de companie. Unintentional d'allumage • Utilisez un disjoncteur de circuit de terre dans une peut causer l'incendie ou zone humide ou de haute conduction, comme les un choc électrique terrasses en métal ou de travail de l'acier.

  • Page 76: Déballage Du Générateur

    NOTE: 1. Huile(Bouteille) ......1 Un traitement inapproprié du générateur peut 2. Entonnoir D'huile ..... . . 1 l'endommager et raccourcir sa vie.

  • Page 77: Enlevez Les Supports D'expédition

    ENLEVEZ LES SUPPORTS D'EXPÉDITION 1. Avant de remplir l'huile du moteur, inclinez le générateur en arrière sur la fin de son cadre de Avant que vous pourriez exécuter votre nouveau recul comme indiqué dans cette image. Placez le générateur, suivez cettes instructions simples : générateur sur la boîte en carton ou d'autre Les éléments suivants doivent être enlevés avant surface de protection.

  • Page 78: Générateur

    4- Levier D'étranglement 5- Valve De Combustible 6- Filtre À Air 7- Moteur 80cc Firman Ohv 8- Démarrage De Recul *Nous travaillons toujours à améliorer nos produits. Par conséquent, le produit ci-joint peut différer légèrement de l'image sur cette page.
  • Page 79 Control Panel NOTE: Puissance totale tirée de tous les récipients ne doit pas dépasser la valeur nominale de la plaque signalétique. Terminal de Terre - Consultez un électricien Interrupteur du Moteur - Basculez l'interrupteur pour la régulation de terre locale. à...

  • Page 80: Spécifications

    à La carcasse du moteur UN MESSAGE IMPORTANT SUR LA TEMPÉRATURE Votre produit Firman Power Equipment est dessiné et évalué pour une opération continue aux températures ambiantes jusqu'à 40 ° C (104 ° F). Lorsque votre produit a besoin, votre produit peut être opéré...

  • Page 81: Ajoutez L'huile De Moteur

    4.Utilisez l'entonnoir d'huile, versez lentement le AJOUTEZ L'HUILE DE MOTEUR contenu de la bouteille d'huile fournie en remplissage d'huile ouverture à la marque '' H1 'sur la jauge. CAUTION Soyez prudent de ne pas trop remplir. Un remplissage NE PAS tentez de démarrer le moteur avant qu'il excessif d'huile peut causer le moteur à...

  • Page 82: Ajoutez Le Combustible

    Ajoutez le Combustible Le combustible doit répondre aux exigences: • Propre, frais, l'ssence sans plomb. • Utilisez l'ssence sans plomb rulieavec le moteur du gateur du minimum 87 octane 87 AKI (91 RON) Pour utiliser l'altitude haute, voyez 'opération sur l'altitude haute' . •...

  • Page 83: Mise À La Terre

    électrique d'un bâtiment doivent être d'installation sont également disponibles dans la effectuées par un électricien qualifié. La connexion zone Bulletin technique sur le site internet FIRMAN. doit isoler la puissance du générateur de secteur Le numéro du part et l'altitude minimale recommandée d'alimentation ou d'autres sources d'énergie...

  • Page 84: Opération

    • Opérez cet appareil uniquement à l'extérieur OPÉRATION loin des fenêtres, portes et ventilations à réduire Location de Générateur le risque de monoxyde de carbone en provenant de l'accumulation et potentiellement d'être attiré AVERTISSEMENT vers les espaces occupés. • Assurez-vous vérifier chaque avertissement afin de Installez des alarmes de monoxyde de carbone provenir le danger d'incendie.

  • Page 85: Démarrer Le Générateur

    7. Tirez sur le cordon de démarrage lentement Démarrer Le Générateur jusqu'à sentir une résistance, puis tirez rapidement. 1. Avant de démarrer le générateur, vérifiez s'il y a des pièces manquantes ou lâches et de tout dommage qui peut avoir lieu pendant le transport. 2.

  • Page 86: Connectez Les Charges Électriques

    électriques de l'électricité. Si le générateur est connecté Connectez Les Charges Électriques à un système électrique du bâtiment, consultez votre Cette unité a été prétestée et ajustée pour manipuler compagnie d'électricité locale ou un électricien qualifié. sa pleine capacité. Avant de démarrer le générateur, Les connexions doivent isoler la puissance du générateur débranchez toutes les charges.

  • Page 87: Enfermement De L'huile Basse

    2.Redémarrez le moteur et si le moteur s'arrête encore, la condition de l'huile basse peut encore exister. Ne pas essayez de redémarrer le moteur. 3.Contactez un concessionnaire du service de FIRMAN autorisé. 4.Ne pas opérez le moteur jusqu'à le niveau de l'huile est corrigé.

  • Page 88: L'entretien Et La Conservation

    L'ENTRETIEN ET LA CONSERVATION LE CALENDRI Tous les Initial 25 Toutes les Toutes les Toutes les ARTICLE NOTE jours heures 50 heures 100 heures 250 heures Condition d'inspecter. Ajustez l'écart √ Bougie et néttoyez. Remplacez si necessaire. √ Inspectez le niveau d'huile. Huile de Moteur √...

  • Page 89: Entretien Du Moteur

    • Utilisez l'huile lubrifiante frais avec la bonne ENTRETIEN DU MOTEUR qualité à la quantité spécifiée. Pour empêcher un démarrage accidentel, retirez Si l'huile contaminée ou détériorée est utilisé ou le fil de contact de la bougie avant d'effectuer la quantité de l'huile de moteur ne suffit pas, les tout service.

  • Page 90: L'entretien De Bougie

    L'ENTRETIEN DE BOUGIE NETTOYAGE DU FILTRE DE CARBURANT Changeant de la bougie aidera votre moteur de Nettoyez l'écran avec de l'essence toutes les 50 heures. démarrer plus facilement et de mieux fonctionner. (a) Retirez le capuchon de bougie. (b) Retirez la bougie à l'aide de la clé fournie. SCREEN BODY A- Bougie...

  • Page 91: L'entretien Du Générateur

    • NE PAS toucher les pièces chaudes et évitez CAUTION d'échappement de gaz chauds. • • Le nettoyage échoué de pare-étincelles s'entraîne Laissez l'équipement refroidir avant de le toucher. une dégradation de la performance du moteur. Gardez au moins 5 pieds (1,5 m) de dégagement de tous les côtés de générateur, y compris le haut.
  • Page 92 STOCKAGE À LONG TERME Il est important de prévenir la formation de dépôts de pour lubrifier le cylindre. Rebranchez la bougie. Tirer gomme dans les parties essentielles du système lentement le recul jusqu'à ce que la résistance soit d'alimentation comme le carburateur, les flexibles de ressentie.

  • Page 93: Le Dépannage

    LE DÉPANNAGE Problème Cause Correction 1. Disjoncteur est ouvert. 1. Réenclenchez le disjoncteur. Le moteur marche, mais 2. Défaut dans le générateur. 2. Contactez le dispositif de service autorisé. pas de sortie de CA est 3. Pauvre connexion ou rallonge 3.

  • Page 94: Le Schema Des Pieces Et La Liste De Pieces.24

    LE SCHEMA DES PIECES ET LA LISTE DE PIECES P01201 LE SCHEMA DES PIECES Français Service Clients: 1-844-FIRMAN1...

  • Page 95: Moteur Schéma Des Pièces

    152F 80cc Moteur Schéma Des Pièces Français Service Clients: 1-844-FIRMAN1...
  • Page 96 P01201 Liste des Pieces Description Qty. NO. Part Number Description NO. Part Number Qty. L'interrupteur Du Moteur Lave Les Dents Externes Ø 6 330713599 336713516 Couverture 5-20R Sortie Section 312725018 312415013 Mais M6 Parenthèse, Muff. 380713515 312715080 Lock Machine Ø 6...
  • Page 97 152F 80cc Liste des Pièces de Moteur Qty. Qty. Description Description Numéro d'article Numéro d'article Vis M6 × 8 (noir) Soupape D'admission 336713528 312715045 312415001 Entrée 312715046 Piston Ecrou De Volant Ensemble De Culasse 312715008 312415007 312715009 Vis M6 × 12 312725009 Joint De Soupape Couverture Du Ventilateur...

  • Page 98: Information De Service

    Garantie de Réparation / Remplacement de commander les pièces de Garantie de Firman à l'acheteur original que les remplacement et les accessoires composants mécaniques et électriques seront exempts de défauts de matériaux et de fabrication pour une période d'un (1) an (pièces et main-...
  • Page 99 L'entretien normal n'est compris pas par cette Peoria, AZ 85381 garantie. www.firmanpowerequipment.com Les Autres Exclusions Nous sommes PUISSANCE FIRMAN - Et nous sommes Cette garantie exclut: là pour vous. – Défauts cosmétiques comme la peinture, les Service Clientèle- 1-844-347-6261(1-844-FIRMAN1) autocollants, etc.
  • Page 100 LA COUVERTURE DE LA GARANTIE D'ÉMISSIONS GENERALES La période de garantie commence à la date où le moteur ou l'équipement est livré à un acheteur ultime. FIRMAN garantit à l'acheteur final et à chaque acheteur suivant que le moteur est: Conçu, construit et équipé...
  • Page 101 (a) Les dommages indirects tels que la perte de temps, désagrément, perte d'usage du moteur ou de l'équipement, etc. (b) Des frais de diagnostic et de contrôle qui ne causent pas d'un service de garantie éligible effectué. FIRMAN POWER EQUIPMENT INC. Email: support@firmanpowerequipment.com www.firmanpowerequipment.com...
  • Page 102 Firman Power Equipment Inc. 8716 West Ludlow Dr. Suite #6 Peoria, AZ 85381 www.firmanpowerequipment.com Tous droits réservés. Toute réimpression ou utilisation non autorisée sans la permission écrite est strictement interdite P/N:312745460 Rev 0 3...
