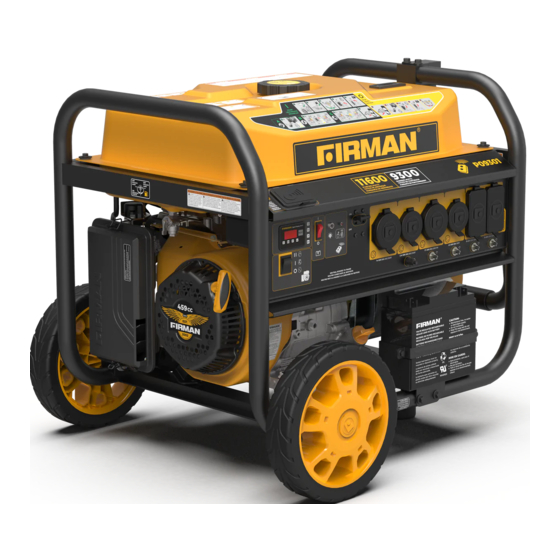

Firman P09301 Operator's Manual

Gasoline portable generator
Hide thumbs
Table of Contents

Advertisement

Available languages

Available languages

Quick Links

Download this manual

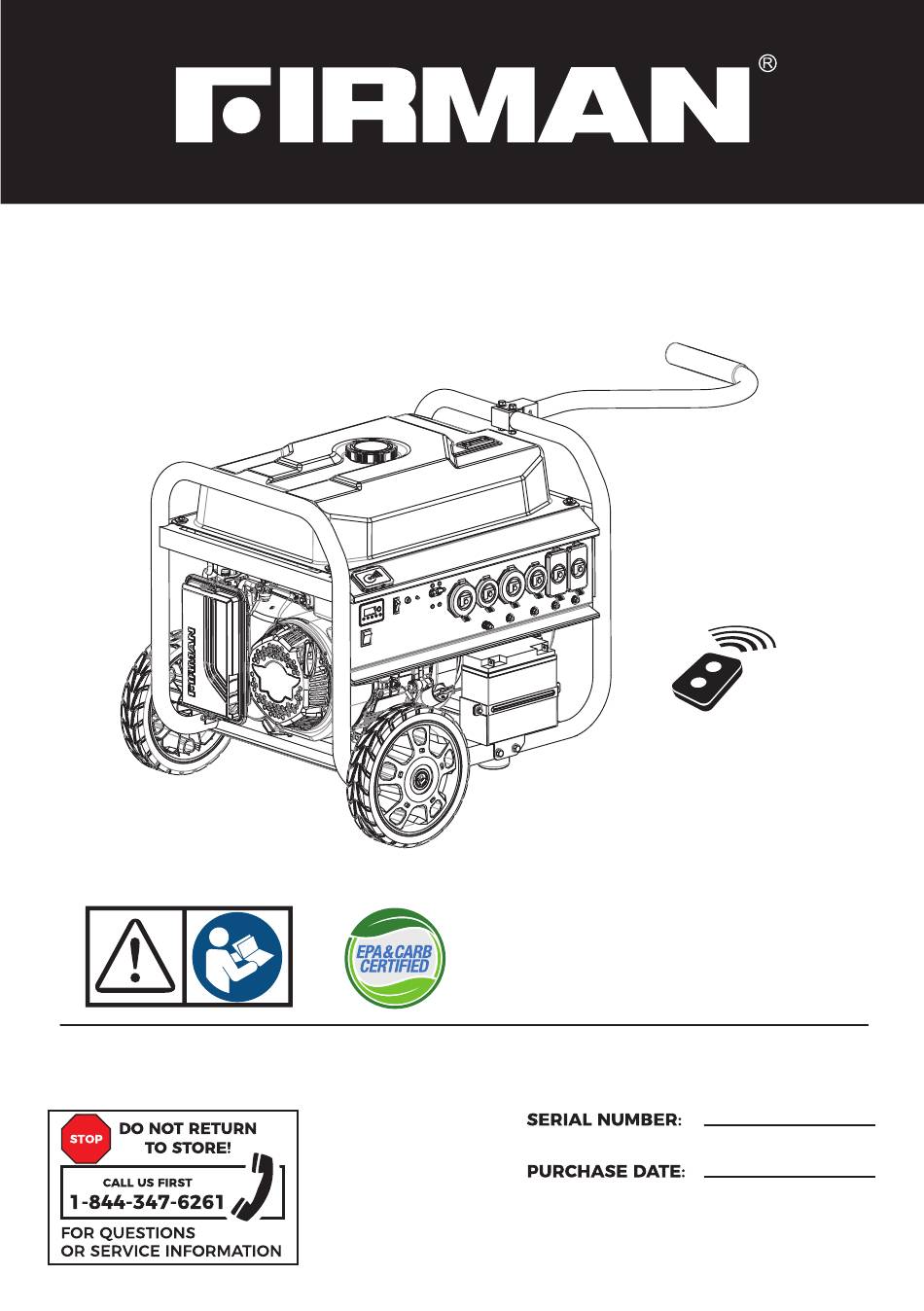

OPERATOR'S MANUAL
GASOLINE PORTABLE GENERATOR
MODEL NUMBER
P09301
Rev Level:00
Record product information to reference when ordering parts or
obtaining warranty coverage.
P/N:393745450 Rev:00

Advertisement

Table of Contents
loading

Related Manuals for Firman P09301

Summary of Contents for Firman P09301

  • Page 1 OPERATOR’S MANUAL GASOLINE PORTABLE GENERATOR MODEL NUMBER P09301 Rev Level:00 Record product information to reference when ordering parts or obtaining warranty coverage. P/N:393745450 Rev:00...

  • Page 2: Table Of Contents

    Register your Firman generator online at www.firmanpowerequipment.com INTRODUCTION Thank you for purchasing a FIRMAN generator. You have selected a high-quality, precision engineered generator set designed and tested to give you years of satisfactory service. This generator is designed to run only on unleaded gasoline. This generator is not intended for life safety support.

  • Page 3: Introduction

    INTRODUCTION SIGNAL WORDS DANGER WARNING CAUTION NOTICE Indicates a hazard Indicates a hazard Indicates information Indicates a hazard which, if not avoided, considered Important, which, if not avoided, which, if not avoided, could result in minor or but not hazard-related. will result in death or could result in death moderate injury.
  • Page 4 NOTICE If you have questions about intended use, contact FIRMAN customer service. This portable generator is designed to be used only with FIRMAN authorized parts. System Ground The generator has a system ground that connects the generator frame components to the ground terminals on the AC output receptacles.
  • Page 5 INTRODUCTION 1. Only use grounded cords marked for outdoor use rated for your loads. To provide power using extension cords Minimum Gauge, Outdoor Rated Total Amperage Up to 50 FT (15m) Up to 13A Up to 15A Up to 20A Up to 30A Up to 50A 2.

  • Page 6: Features And Controls

    5- Fuel Valve 14- Battery 6- Air Filter 15- Remote Holder 7- 459cc FIRMAN OHV Engine The remote controller can be placed inside 8- Recoil Starter the remote holder for easy access. *We are always working to improve our products. Therefore, the enclosed product may differ slightly from the image on this page.
  • Page 7 5. Remote Start Program Button - Use this button along with the remote control to program the generator to be started remotely. Your remote control is already programmed in factory for your convenience. If remote start control is ever replaced you may need to program. Contact FIRMAN customer service.

  • Page 8: Operation

    OPERATION 1.Location DANGER! Engine exhaust contains carbon monoxide, a poisonous gas that could kill you in minutes. You CANNOT smell it, see it, or taste it. Even if you do not smell exhaust fumes, you could still be exposed to carbon monoxide gas. •...
  • Page 9 OPERATION Reduce Risk of Fire WARNING! Exhaust heat/gases could ignite combustibles, structures or damage fuel tank causing a fire, resulting in death or serious injury. • Keep portable generator at least 5 ft. (1.5m) from any structure, trees or vegetation over 12 in.
  • Page 10 2. Oil and Gasoline Add Engine Oil We recommend using FIRMAN SAE 10W-30 API SL oil for best performance. Other high-quality detergent oils (API SL or higher) are acceptable. Do not use special additives. Ambient temperature determines the proper oil viscosity for the engine. Use the chart to select the proper oil for the outdoor temperature range expected.
  • Page 11 Make sure the sump is completely full of oil to the upper limit (H). Do not operate engine until oil level issue is corrected. Contact Firman customer service. Add Gasoline WARNING! Fuel and its vapors are extremely flammable which could cause burns or fire resulting in death or serious injury.
  • Page 12 High altitude may cause hard starting, increased fuel consumption and sparkplug fouling. To operate at high altitudes FIRMAN can provide a high altitude carburetor main jet. The alternative main jet and installation instructions can be obtained by contacting Customer Support.
  • Page 13 OPERATION 3.Starting the Generator 1. Before starting the generator, check for loose or missing parts and for any damage which may have occurred during shipment. Ensure spark plugs, muffler, fuel cap, and air cleaner are all in place. 2. Move portable generator outdoors to safe operating location at least 20 feet from any occupied spaces.
  • Page 14 OPERATION 8. For recoil start only-Pull the starter cord slowly until resistance is felt and then pull rapidly. 9. For electric start only-Flip the engine switch to the START (ll) position for a few seconds and then release. 10. Do not over-choke. As soon as engine starts and warms up, move the choke lever to the “RUN” position.
  • Page 15 Push the test button. The reset button will pop out, which should cut power to outlet. Press the reset button until it locks in the depressed position. If the GFCI does not reset as described do not use the receptacles. Call Firman customer service. •...
  • Page 16 OPERATION • • Do not use generator with electrical cords which are worn, frayed, bare or otherwise damaged. Do not operate generator in the rain or wet weather. • • Do not run indoors to avoid wet conditions. Do not handle generator or electrical cords while standing in water, while barefoot, or while hands or feet are wet.
  • Page 17 OPERATION 2. Remote Start Operation Skip this step and go to step 3, if you are not using Remote Start to shut down the engine. Push and release the "STOP" button on the remote control. The generator will run for an additional 15 seconds as it goes through a cool down cycle before shutting off.

  • Page 18: Maintenance - Storage

    Maintenance - Storage MAINTENANCE SCHEDULE Every Daily(Before Initial Every Every ITEM NOTES 100 hours operation) 25 hours 50 hours 250 hours (or annual) Check condition. Adjust gap √ Spark Plug and clean. Replace if necessary. Check oil level. √ Engine Oil Replace.
  • Page 19 (b) Reinstall the drain plug and fill the engine with oil until it reaches the HIGH(H) level on the oil filler dipstick. DRAIN PLUG NOTICE We recommend using FIRMAN SAE 10W-30 API SL oil for best performance. Other high- quality detergent oils (API SL or higher) are acceptable. See Oil and Gasoline English...
  • Page 20 Maintenance - Storage Air Filter Maintenance (a) Carefully remove foam air filter element and wash it with liquid detergent and water only. Squeeze dry in a clean cloth. (b) Saturate foam air filter element with clean engine oil and squeeze in a clean cloth to remove excess oil.
  • Page 21 Maintenance - Storage A- Spark plug B- Spark plug boot ( c) Inspect spark plug for damage and clean with a wire brush before reinstalling. Replace if damaged. (d) Adjust the electrode gap to 0.7 to 0.8 mm (0.028” to 0.031”). (e) Seat spark plug in position and thread by hand to prevent cross threading.
  • Page 22 3. Carefully remove the carbon deposits from the spark arrester screen with a wire brush. 4. Replace the spark arrester if it is damaged. If replacement parts are required, make sure to use only FIRMAN original equipment replacement parts. 5. Position the spark arrester on the muffler and attach with the screws.
  • Page 23 Maintenance - Storage Battery Replacement A(M6) 1. Remove the spark plug boot from spark plug. 2. Remove the nut and bolt from the negative(-) post first, then the positive(+) post. 3. Loosen and remove the fasteners(A) on the battery holding bracket. 4.
  • Page 24 Maintenance - Storage Long Term Storage It is important to prevent gum deposits from forming in essential fuel system components such as the carburetor, fuel hoses or tank during storage. Ethanol-blended fuels (called gasohol, ethanol or methanol) attract moisture, which leads to separation and formation of acids during storage. Acidic gas can damage the fuel system of an engine while in storage.

  • Page 25: Troubleshooting- Specifications

    2. Dirty air cleaner. Engine shuts down when 3. Fill crankcase to proper level or place. 3. Low oil level. generator on level surface. running. For all other issues, contact authorized dealer or Firman customer service. English Customer Service: 1-844-FIRMAN1...
  • Page 26 Troubleshooting – Specifications SPECIFICATIONS Model P09301 Starting Watts 11600 9300 Running Watts* Rated AC Voltage 120/240V Rated Fequency 60Hz Phase Single Voltage Regulator Power Factor Alternator Type Brushed Engine FIRMAN Engine Type Single Cylinder, 4-Stroke OHV Air Cooled Displacement 459cc...
  • Page 27 PARTS DIAGRAM AND PART LIST P09301 PARTS DIAGRAM English Customer Service: 1-844-FIRMAN1...
  • Page 28 459cc ENGINE PARTS DIAGRAM English Customer Service: 1-844-FIRMAN1...

  • Page 29: Parts Diagrams - Parts Lists - Wiring Diagram

    Parts Diagrams - Parts Lists - Wiring Diagram P09301 Portable Generator Qty. Description Qty. Description NO. Part Number NO. Part Number 357713570 393463001 FIRMAN 459cc Engine Sheath,connecter Black 357713556 Battery Red Wire + 357713501 Build Up,fore-cover B 336713514 Ground Wire...
  • Page 30 Parts Diagrams - Parts Lists - Wiring Diagram FIRMAN 459cc Engine Qty. Qty. NO. Part Number Description NO. Part Number Description Recoil Starter Knob Valve Lifter 357723577 393713015 Flange Bolt M6×8 Push Rod 357723578 357723542 Starting Cover Assy Pivot Bolt...
  • Page 31 Parts Diagrams - Parts Lists - Wiring Diagram Wiring Diagram English Customer Service: 1-844-FIRMAN1...

  • Page 32: Service - Warranty

    FIRMAN GENERATOR will register the warranty upon receipt of your Warranty Registration Card and a copy of your sales receipt from one of FIRMAN’s retail locations as proof of purchase. Please submit your warranty registration and your proof of purchase within ten(10) days of the date of purchase.
  • Page 33 Limits of Implied Warranty and Consequential Damage FIRMAN disclaims any obligation to cover any loss of time, use of this product, freight, or any incidental or consequential claim by anyone from using this product. THIS WARRANTY IS IN LIEU OF ALL OTHER WARRANTIES, EXPRESS OR IMPLIED, INCLUDING WARRANTIES OF MERCHANT ABLILITY OR FITNESS FOR A PARTICULAR PURPOSE.
  • Page 34 If any such part fails during the period of warranty coverage, the part will be repaired or replaced by FIRMAN at no charge to the owner. Any such part repaired or replaced under the warranty will be warranted for the remaining warranty period.
  • Page 35 Service – Warranty (8) Throughout the emissions warranty period defined in Subsection (b)(2), FIRMAN will maintain a supply of warranted parts sufficient to meet the expected demand for such parts. (9) Any replacement part may be used in the performance of any warranty maintenance or repairs and must be provided without charge to the owner.
  • Page 36 All rights reserved. Any reprinting or unauthorized use without the written permission is expressly prohibited. P/N:393745450 Rev:00...
  • Page 37 MANUAL DEL OPERADOR GENERADOR PORTÁTIL DE GASOLINA NÚMERO DE MODELO P09301 Rev Nivel: 00 Registre la información del producto como referencia cuando solicite partes u obtenga la cobertura de la garantía. NÚMERO DE SERIE: FECHA DE COMPRA: P/N:393745450 Rev:00...
  • Page 38 Registre su generador Firman en línea en www.firmanpowerequipment.com INTRODUCCIÓN Gracias por comprar un generador FIRMAN. Ha seleccionado un generador de alta calidad y precisión diseñado y probado para brindarle años de servicio satisfactorio. Este generador está diseñado para funcionar exclusivamente con gasolina sin plomo. Este generador no está diseñado para el soporte de seguridad de vida.

  • Page 39: Introducción

    INTRODUCCIÓN PALABRAS DE ADVERTENCIA PELIGRO AVISO ADVERTENCIA PRECAUCIÓN Indica un peligro que, Indica un peligro que, Indica un peligro que, Indica una información si no se evita, resultará si no se evita, podría considerada importante, si no se evita, podría resultar en una lesión en la muerte o una pero no relacionada con...
  • Page 40 AVISO Si tiene preguntas sobre el uso previsto, póngase en contacto con el servicio de atención al cliente de FIRMAN. Este generador portátil está diseñado para ser utilizado solo con partes autorizadas por FIRMAN. Sistema Puesta A Tierra El generador tiene un sistema puesta a tierra que conecta los componentes del bastidor del generador a los terminales de tierra en los receptáculos de salida de CA.
  • Page 41 INTRODUCCIÓN 1. Solo use los cables con conexión a tierra indicados para uso en exteriores y clasificados para sus cargas. Para proporcionar energía usando cables de extensión Calibre mínimo, clasificado para exteriores Amperaje Total Hasta 15m (50 pies) Hasta 13A Hasta 15A Hasta 20A Hasta 30A...

  • Page 42: Características Y Controles

    5- Válvula de Combustible 15- Soporte Remoto Filtro de aire El mando a distancia se puede colocar Motor 459cc FIRMAN OHV dentro del soporte para facilitar el acceso. Arranque retráctil *Siempre estamos trabajando para mejorar nuestros productos. Así pues, el producto adjunto puede diferir ligeramente de la imagen de esta página.
  • Page 43 Si alguna vez se reemplaza el control de Arranque remoto, es posible que deba reprogramarlo. Contacte con el servicio de atención al cliente de FIRMAN. 6. Bloqueo giratorio 120/240V, 50A - NEMA L14-30R (No protegido por GFCI). Una corriente máxima de 38.75 amperios para 240 voltios o dos cargas independientes de 120 voltios a 38.75 amperios de...

  • Page 44: Operación

    OPERACIÓN 1.Ubicación ¡ PELIGRO! El escape del motor contiene monóxido de carbono, un gas venenoso que le matará en minutos. NO PUEDE olerlo, verlo o probarlo. Incluso si no huele los gases de escape, podría estar expuesto al gas de monóxido de carbono. •...
  • Page 45 OPERACIÓN Reducir El Riesgo De Incendio ¡ ADVERTENCIA! El calor/los gases de escape podrían encender combustibles, estructuras o dañar el tanque de combustible causando un incendio, resultando en la muerte o lesiones graves. • Mantenga el generador portátil al menos a 1,5 m (5 pies) de cualquier estructura, árboles o vegetación de más de 30 cm (12 in) de altura.
  • Page 46 2, Aceite y Gasolina Añadir Aceite De Motor Recomendamos usar el aceite SAE 10W-30 API SL de FIRMAN para lograr el mejor rendimiento. Otros aceites detergentes de alta calidad (API SL o superior) son aceptables. No utilice aditivos especiales. La temperatura ambiente determina la viscosidad adecuada del aceite para el motor.
  • Page 47 Asegúrese de que el sumidero está completamente lleno de aceite hasta el límite superior (H). No haga funcionar el motor hasta que se corrija el problema del nivel de aceite. Contacte con el servicio de atención al cliente de Firman. Añadir Gasolina ¡...
  • Page 48 Operación En Condiciones Ambientales Elevadas Su producto Firman Power Equipment está diseñado y calificado para un funcionamiento continuo a temperaturas ambientales de hasta 40°C (104°F). El generador puede operar a temperaturas de entre -15°C (5°F) y 50°C (122°F) por períodos cortos. Si el generador es expuesto a temperaturas fuera de este rango durante el almacenamiento, el generador debe ser puesto nuevamente dentro de este rango antes de su operación.
  • Page 49 OPERACIÓN 3. Arrancar El Generador Con Gasolina 1. Antes de poner en marcha el generador, compruebe si hay piezas sueltas o faltantes y si hay algún daño que pueda haber ocurrido durante el envío. Asegúrese de que la bujía, el silenciador, la tapa de la gasolina y el filtro de aire estén en su lugar.
  • Page 50 OPERACIÓN 8. Solo para el arranque de retroceso - Tire de la cuerda de arranque lentamente hasta que sienta resistencia y luego tire rápidamente para arrancar el motor. 9. Solo para arranque eléctrico - Coloque el interruptor del motor en la posición START (ll) durante unos segundos y luego suéltelo.
  • Page 51 • Presione el botón de reinicio hasta que se bloquee en la posición de oprimido. Si el GFCI no se reinicia como se describe, no utilice los receptáculos. Llame al servicio de atención al cliente de Firman. • Si el GFCI se dispara mientras está en uso, reinicie y pruebe la toma de corriente. Los cables eléctricos tendidos en el suelo con aislamiento desgastado pueden disparar el GFCI, utilice...
  • Page 52 OPERACIÓN • No utilice el generador con cables eléctricos que estén gastados, deshilachados, desnudos o dañados de alguna manera. • • No utilice el generador bajo la lluvia o en clima húmedo. No lo haga funcionar en interiores para evitar condiciones de humedad. •...
  • Page 53 OPERACIÓN 2. Operación de Arranque Remoto Sáltese este paso y vaya al paso 3 si no está usando el Arranque Remoto para apagar el motor. Presione y suelte el botón "STOP" del control remoto. El generador funcionará durante 15 segundos más mientras pasa por un ciclo de enfriamiento antes de apagarse. STOP STOP 3.

  • Page 54: Mantenimiento - Almacenamiento

    MANTENIMIENTO - ALMACENAMIENTO PROGRAMA DE MANTENIMIENTO Diario (antes Las primeras Las primeras Cada 100 Cada NOTAS ÍTEM del funciona horas 250 horas 25 horas 50 horas (o anual) -miento) Verificar condición. Ajustar la separación y limpiar. Reemplace si √ Bujía es necesario.
  • Page 55 ALTO (H) en la varilla de llenado de aceite. DRAIN PLUG AVISO Recomendamos usar el aceite SAE 10W-30 API SL de FIRMAN para obtener el mejor rendimiento. Otros aceites detergentes de alta calidad (API SL o superior) son aceptables. Ver Aceite y gasolina.
  • Page 56 MANTENIMIENTO - ALMACENAMIENTO Mantenimiento Del Filtro De Aire (a) Retire cuidadosamente el elemento filtrante de aire de espuma y lávelo solo con detergente líquido y agua. Exprima en un paño limpio para secarlo. (b) Sature el elemento filtrante de aire de espuma con aceite de motor limpio y exprima en un paño limpio para eliminar el exceso de aceite.
  • Page 57 MANTENIMIENTO - ALMACENAMIENTO A- Bujía B- T apón de la bujía c) Inspeccione la bujía para ver si está dañada y límpiela con un cepillo de alambre antes de volver a instalarla. Reemplace si está dañada. (d) Ajuste la separación de los electrodos a 0,7 - 0,8 mm (0,028" - 0,031"). (e) Coloque la bujía en posición y enrósquela a mano para evitar que se enrosque en forma torcida.
  • Page 58 4. Reemplace el supresor de chispas si está dañado. Si se necesitan piezas de repuesto, asegúrese de usar solo partes de reemplazo del equipo originales FIRMAN. 5. Coloque el supresor de chispas en el silenciador y sujételo con los tornillos.
  • Page 59 MANTENIMIENTO - ALMACENAMIENTO Reemplazo De La Batería A(M6) 1. Retire el tapón de la bujía de la bujía. 2. Primero retire la tuerca y el perno del poste negativo (-), luego el del poste positivo (+). 3. Afloje y retire los tornillos (A) del soporte de la batería. 4.
  • Page 60 MANTENIMIENTO - ALMACENAMIENTO Almacenamiento A Largo Plazo Es importante prevenir la formación de depósitos de goma en los componentes esenciales del sistema de combustible, como el carburador, las mangueras de combustible o el tanque, durante el almacenamiento. Los combustibles mezclados con alcohol (llamados gasohol, etanol o metanol) atraen la humedad, lo que provoca la separación y formación de ácidos durante el almacenamiento.

  • Page 61: Solución De Problemas - Especificaciones

    3. Llene el cárter hasta el nivel adecuado o coloque el generador en una superficie nivelada. Para cualquier otro asunto, contacte con el distribuidor autorizado o con el servicio de atención al cliente de Firman. Español Servicio de atención al cliente: 1-844-FIRMAN1...
  • Page 62 SOLUCIÓN DE PROBLEMAS - ESPECIFICACIONES SPECIFICATIONS P09301 Modelo 11600 Vatios De Arranque 9300 Vatios De Funcionamiento* Voltaje Nominal De Ca 120/240V Frecuencia Nominal 60Hz Fase Una Sola Regulador De Voltaje Factor De Potencia De Cepillo Tipo De Alternador Motor FIRMAN...
  • Page 63 DIAGRAMA DE PARTES Y LISTA DE PARTES P09301 DIAGRAMA DE PARTES Español Servicio de atención al cliente: 1-844-FIRMAN1...
  • Page 64 DIAGRAMA DE PIEZAS DEL MOTOR DE 459cc Español Servicio de atención al cliente: 1-844-FIRMAN1...

  • Page 65: Diagramas De Partes - Listas De Partes - Diagrama De Cableado

    Diagramas de partes - Listas de partes - Diagrama de cableado Generador Portátil P09301 Descripción NO. Número de parte Descripción NO. Número de parte 357713570 393463001 Moteur FIRMAN 459cc Funda, conector negro 357713556 Batería Red Wire + 357713501 Tapa de goma B...
  • Page 66 Diagramas de partes - Listas de partes - Diagrama de Cableado Motor FIRMAN de 459cc Qty. Qty. NO. Part Number Description NO. Part Number Description Empuñadura, arranque Levantador de válvula 357723577 393713015 Perno de brida M6×8 Varilla de empuje 357723578...
  • Page 67 Diagramas de partes - Listas de partes - Diagrama de Cableado Español Servicio de atención al cliente: 1-844-FIRMAN1...

  • Page 68: Servicio - Garantía

    FIRMAN GENERATOR registrará la garantía al recibir su tarjeta de registro de garantía y una copia de su recibo de venta de uno de los establecimientos de FIRMAN como prueba de compra. Por favor, presente su registro de garantía y su prueba de compra dentro de los diez (10) días de la fecha de compra.
  • Page 69 Límites De La Garantía Implícita Y Daños Consecuentes FIRMAN renuncia a cualquier obligación de cubrir cualquier pérdida de tiempo, uso de este producto, flete, o cualquier reclamación incidental o consecuente de cualquier persona por el uso de este producto. ESTA GARANTÍA SUSTITUYE A TODAS LAS DEMÁS GARANTÍAS, EXPRESAS O IMPLÍCITAS, INCLUIDAS LAS GARANTÍAS DE IDONEIDAD COMERCIAL O DE APTITUD...
  • Page 70 FIRMAN le recomienda que conserve todos los recibos que cubran el mantenimiento de su SORE y de sus equipos con motor, pero FIRMAN no puede negar la cobertura de la garantía únicamente por la falta de recibos o por no haber asegurado la realización de todos los mantenimientos programados.
  • Page 71 (7) FIRMAN es responsable de los daños a otros componentes del motor que se produzcan de forma aproximada por un fallo en la garantía de cualquier pieza garantizada.
  • Page 72 SÍGUENOS EN LAS REDES SOCIALES PARA TENER LA OPORTUNIDAD DE GANAR UN SWAG DE FIRMAN Todos los derechos reservados. Queda expresamente prohibida la reimpresión o el uso no autorizado sin una autorización por escrito. P/N:393745450 Rev:00...
  • Page 73 MANUEL D’UTILISATION GASOLINE PORTABLE GENERATOR NUMERO MODELE P09301 Rév. :00 Enregistrez les informations du produit pour référence lors de la commande de pièces ou de l’obtention d’une couverture de garantie. P/N:393745450 Rev:00...
  • Page 74 Enregistrez votre groupe électrogène FIRMAN en ligne sur www.firmanpowerequipment.com INTRODUCTION Merci d’avoir acheté un groupe électrogène FIRMAN. Vous avez choisi un produit de haute qualité, conçu avec précision et testé pour vous offrir des années de parfait fonctionnement. Cette génératrice est conçue pour fonctionner seulement avec l'essence sans plomb.

  • Page 75: Introduction

    INTRODUCTION SIGNALISATION DANGER AVERT. ATTENTION NOTE Indique un danger qui, Indique un danger qui, Indique des informations Indique un danger qui, s’il n’est pas évité, considérées comme s’il n’est pas évité, s’il n’est pas évité, pourrait entraîner des importantes, mais entraînera des pourrait entraîner des blessures modérées.
  • Page 76 électrogène pour alimenter une partie de votre maison. Note : Si vous avez des questions sur l’utilisation prévue de ce groupe électrogène, contactez le service client de FIRMAN. Ce groupe électrogène est conçu pour être utilisé uniquement avec des pièces autorisées par FIRMAN.
  • Page 77 INTRODUCTION 1. Utilisez uniquement des cordons d’alimentation mis à la terre, utilisables en extérieur et adaptés à vos charges. Pour fournir de l’énergie à l’aide de cordon d’alimentation Calibre Minimal, Utilisation Extérieur Ampérage Total Up to 50 FT (15m) Jusqu’à 13A Jusqu’à...
  • Page 78 4- Levier d’étouffement Panneau de contrôle 5- Soupape de carburant Poignée Filtre à air Batterie Moteur FIRMAN OHV 439cc 15- Support de télécommande Démarreur à rappel La télécommande peut être placé à l'intérieur du support de télécommande pour un accès facile.

  • Page 79: Caractéristiques Et Commandes

    à l'usine pour votre commodité. Si la télécommande de démarrage à distance est remplacée, vous devrez peut-être la reprogrammer. Contactez le service à la clientèle de FIRMAN. 6. 120/240V, 50A – (NEMA 14-50R) (Non protégé par GFCI) Un courant maximum de 38,75 ampères pour 240 volts ou deux charges indépendantes de 120...

  • Page 80: Fonctionnement

    FONCTIONNEMENT 1.Emplacement DANGER ! Les gaz d’échappement du moteur contiennent du monoxyde de carbone, un gaz toxique qui tue en quelques minutes. Vous ne pouvez ni le sentir, ni le voir (inodore et incolore). Même si vous ne sentez pas les gaz d’échappement, vous pourriez quand même être exposé...
  • Page 81 FONCTIONNEMENT Réduire Les Risques D’incendie AVERTISSEMENT! La chaleur/les gaz d’échappement pourraient enflammer des matériaux combustibles, des structures ou endommager le réservoir de carburant, provoquant ainsi un incendie qui pourrait entrainer des blessures graves, voire la mort. • Gardez le groupe électrogène à au moins 1.5 m de toute structure, arbre ou végétation de plus de 30 cm de haut.
  • Page 82 2. Huile Et Essence Ajout De L’huile Moteur Nous recommandons l’utilisation de l’huile FIRMAN SAE 10W-30 API SL pour avoir les meilleures performances possibles. D’autres huiles de haute qualité (API SL ou supérieures) sont également acceptables. N’utilisez aucun additif d’huile spécial. La température ambiante détermine la viscosité...
  • Page 83 Assurez-vous que le carter est rempli d’huile jusqu’à la limite supérieure (H). Ne faites pas fonctionner le moteur tant que le problème de niveau d’huile n’est pas réglé. Contactez le service client Firman si nécessaire. Ajout Du Carburant AVERTISSEMENT ! Le carburant et ses vapeurs sont extrêmement inflammables, ce qui...
  • Page 84 Pour un fonctionnement en haute altitude, FIRMAN peut fournir un jet de carburateur spécialement conçu pour les hautes altitudes. Le jet alternatif et les instructions d’installation peuvent être obtenus en contactant le support client de FIRMAN.
  • Page 85 FONCTIONNEMENT 3. Démarrage Du Groupe Électrogène À L’essence 1. Avant de démarrer le groupe électrogène, vérifiez qu’il n’y a pas de pièces desserrées ou manquantes et qu’il n’y ait pas eu de dommages pendant le transport. Assurez-vous que la bougie d’allumage, le silencieux, le bouchon de carburant et le filtre à...
  • Page 86 FONCTIONNEMENT 8. Pour le démarrage à rappel uniquement - Tirez lentement sur le cordon de démarrage jusqu’à ce qu’une résistance se fasse sentir, puis tirez rapidement et d’un coup pour démarrer le moteur. 9. Pour démarrage électrique uniquement – Appuyez sur l’interrupteur en position START (ll) pendant quelques secondes, puis relâchez-le.
  • Page 87 Appuyez sur le bouton de réinitialisation jusqu’à ce qu’il se bloque en position enfoncée. Si le GFCI ne se remet pas à zéro comme décrit, n’utilisez pas les prises. Appelez le service client de FIRMAN. • Si le GFCI se déclenche pendant son utilisation, réinitialisez et testez la prise. Les cordons d’alimentation posés au sol avec une isolation usée peuvent déclencher le GFCI.
  • Page 88 FONCTIONNEMENT • • N’utilisez pas le groupe électrogène avec des cordons d’alimentation usés, dénudés ou endommagés. N’utilisez pas le groupe électrogène par temps de pluie. • • N’utilisez pas le groupe électrogène en intérieur pour éviter la pluie. Ne manipulez pas le groupe électrogène ou les cordons d’alimentation lorsque vous vous tenez dans l’eau, pieds nus ou lorsque vos mains ou vos pieds sont mouillés.
  • Page 89 FONCTIONNEMENT 2. Opération de démarrage à distance Ignorez cette étape et passez à l'étape 3 si vous n'utilisez pas le démarrage à distance pour couper le moteur. Poussez et relâchez le bouton « STOP » sur la télécommande. La génératrice fonctionnera pendant 15 secondes supplémentaires, car elle passe par un cycle de refroidissement avant de s'arrêter.

  • Page 90: Entretien - Rangement

    Entretien - Rangement CALENDRIER D’ENTRETIEN Chaque Quotidien Chaque Chaque premièr (avant PIECE NOTES heures usage) heures heures (annuel) heures Bougie Vérifiez l’état. Ajustez et nettoyez. √ Remplacez si nécessaire. d’allumage Vérifier le niveau d’huile. √ Huile moteur Remplacez √ √ Nettoyez.
  • Page 91 (H) sur la jauge d’huile. DRAIN PLUG NOTE : Nous recommandons d’utiliser l’huile FIRMAN SAE 10W-30 API SL pour de meilleures performances. D’autres huiles de haute qualité (API SL ou supérieures) sont acceptables. Voir Huile et essence/GPL/GN. Français...
  • Page 92 Entretien - Rangement Entretien Du Filtre À Air (a) Retirez soigneusement l’élément en mousse du filtre à air et lavez-le uniquement avec un détergent liquide et de l’eau. Essorez-le et utilisez un chiffon propre pour le sécher. (b) Saturez l’élément en mousse du filtre à air avec de l’huile moteur propre et mettez-le dans un chiffon propre pour éliminer l’excès d’huile.
  • Page 93 Entretien - Rangement A- Bougie d’allumage B- Faisceau de bougie ( c) Inspectez la bougie et nettoyez-la avec une brosse métallique avant de la réinstaller. Remplacez si nécessaire. (d) Ajustez l’écart des électrodes de 0.7 à 0.8 mm. (e) Mettez la bougie d’allumage en position et serrez-la à la main pour éviter d’endommager le filetage. (f) Serrez la bougie avec la clé...
  • Page 94 3. Retirez soigneusement les dépôts de carbone du pare-étincelles avec une brosse métallique. 4. Remplacez le pare-étincelles si nécessaire. Si des pièces de rechange sont nécessaires, assurez-vous d’utiliser uniquement des pièces d’origine FIRMAN. 5. Positionnez le pare-étincelles sur le silencieux et fixez-le en utilisant les vis.
  • Page 95 Entretien - Rangement Remplacement De La Batterie A(M6) 1. Retirez le faisceau de bougie. 2. Retirez d’abord l’écrou et le boulon de la cosse négative (-), puis la positive (+). 3. Desserrez et déposez les fixations (A) sur le support de batterie. 4.
  • Page 96 Entretien - Rangement Rangement À Long Terme Il est important d’empêcher les dépôts de se former dans les composants essentiels du système de carburant tels que le carburateur, les lignes de carburant ou le réservoir pendant le rangement. Les carburants mélangés à l’alcool (appelés gasohol, éthanol ou méthanol) attirent l’humidité, ce qui conduit à...

  • Page 97: Dépannage - Spécifications

    3. Remplissez le carter d’huile au niveau approprié 3. Niveau d'huile bas. et placez le groupe sur une surface plane. Pour tout autre problème, veuillez contacter un revendeur agréé ou le service client Firman. Français Service client : 1-844-FIRMAN1...
  • Page 98 Dépannage - Spécifications SPÉCIFICATIONS Modèle P09301 11600 Watts au démarrage 9300 Watts en fonctionnement* 120/240V Tension nominale 60Hz Fréquence nominale Phase Régulateur de tension Puissance Brossé Type d’alternateur FIRMAN Moteur Monocylindre, 4 temps OHV refroidi par air Type de moteur 459cc Cylindré...
  • Page 99 PARTS DIAGRAM AND PART LIST P09301 PARTS DIAGRAM Français Service client : 1-844-FIRMAN1...
  • Page 100 459cc ENGINE PARTS DIAGRAM Français Service client : 1-844-FIRMAN1...
  • Page 101 Schéma de pièces – Liste de pièces – Schéma de câblage Groupe électrogène P09301 Nb. pièce Description N° Nb. pièce Description N° 357713570 393463001 Moteur FIRMAN 459cc Gaine, connecteur Noir 357713556 Fil rouge de la batterie + 357713501 Capuchon en caoutchouc B...
  • Page 102 Schéma de pièces – Liste de pièces – Schéma de câblage FIRMAN 459cc Engine Qty. Qty. NO. Part Number Description NO. Part Number Description Elément Starter Soupape de levage 357723577 393713015 Boulon à bride M6 × 8 Poussoir 357723578 357723542 Démarrage de Cover Assy...
  • Page 103 Schéma de pièces – Liste de pièces – Schéma de câblage Wiring Diagram Français Service client : 1-844-FIRMAN1...

  • Page 104: Service - Garantie

    FIRMAN GENERATOR enregistrera la garantie dès la réception de votre carte d’enregistrement de garantie et une copie de votre ticket de caisse de l’un des magasins de vente de produits FIRMAN comme preuve d’achat. Veuillez soumettre votre enregistrement de garantie et votre preuve d’achat dans les dix (10) jours qui suivent la date d’achat.
  • Page 105 Limites De La Garantie Implicite Et Des Dommages Indirects FIRMAN décline toute obligation de couvrir toute perte de temps, utilisation de ce produit, fret ou toute réclamation accessoire ou consécutive par quiconque d’utiliser ce produit. CETTE GARANTIE REMPLACE TOUTES LES AUTRES GARANTIES, EXPLICITES OU IMPLICITES, Y COMPRIS LES GARANTIES D’APTITUDE OU D’ADEQUATION DES MARCHANDS A UN USAGE PARTICULIER.
  • Page 106 FIRMAN vous recommande de conserver tous les reçus couvrant la maintenance de votre SORE et de l’équipement à moteur, mais FIRMAN ne peut refuser la couverture de la garantie uniquement pour le manque de reçus ou pour votre incapacité à assurer l’exécution de tous les entretiens programmés.
  • Page 107 (8) Tout au long de la période de garantie des émissions définie au paragraphe (b) (2), FIRMAN maintiendra un approvisionnement en pièces de rechanges suffisant pour répondre à la demande prévue pour ces pièces.
  • Page 108 SUIVEZ-NOUS SUR LES RESEAUX SOCIAUX UTILISEZ LE POUR AVOIR UNE CHANCE DE GAGNER NOS AFFAIRES Tous droits réservés. Toute réimpression ou utilisation non autorisée de ce document sans autorisation explicite et écrite est expressément interdite. P/N:393745450 Rev:00...
