Sagitter SG LTSPOTR10Z User Manual

Moving head spot led r10z
Hide thumbs
Table of Contents

Advertisement

Available languages

Available languages

Quick Links

Download this manual
Moving Head Spot LED R10Z
SG LTSPOTR10Z
MANUALE UTENTE
USER MANUAL

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the SG LTSPOTR10Z and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Related Manuals for Sagitter SG LTSPOTR10Z

Summary of Contents for Sagitter SG LTSPOTR10Z

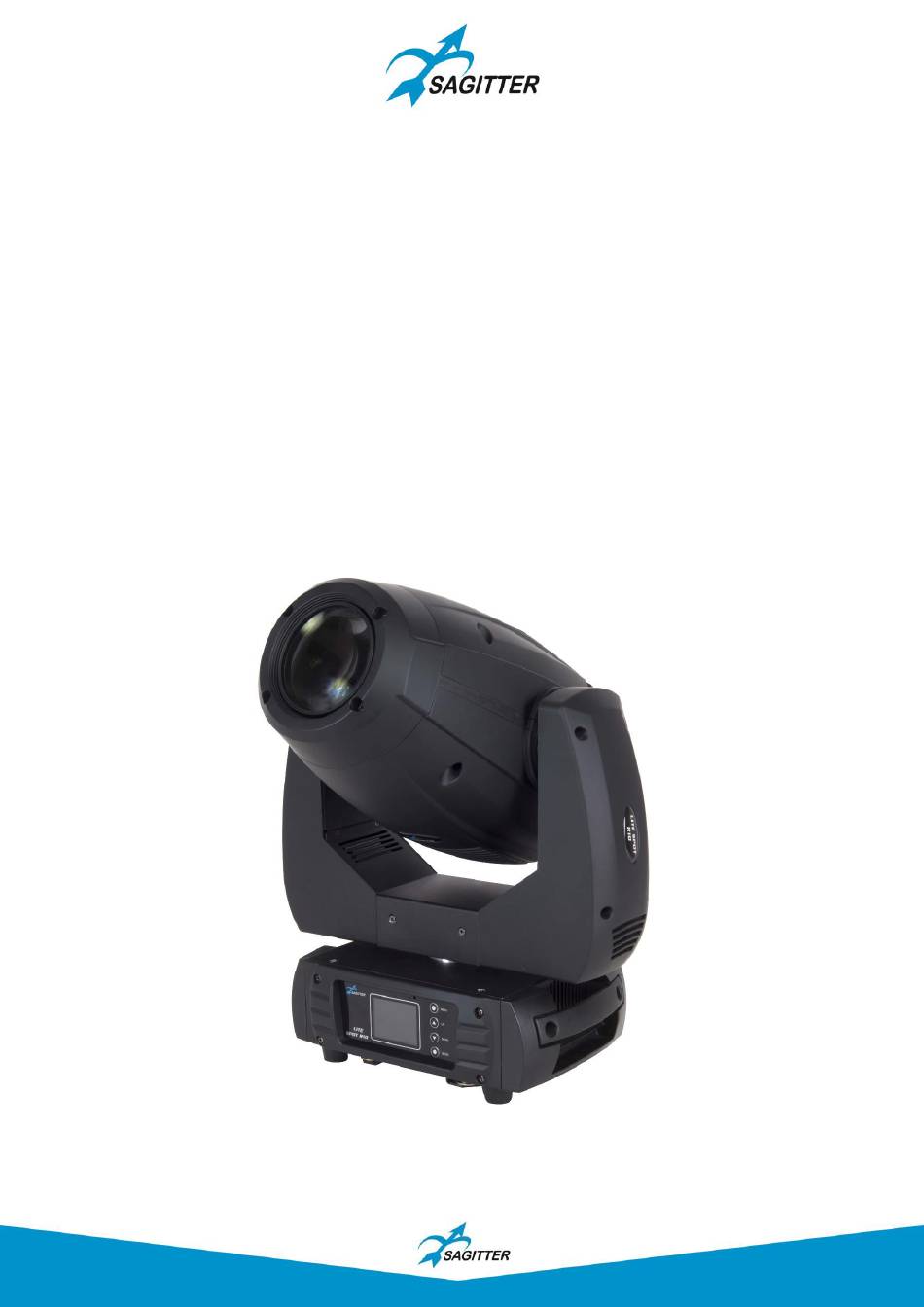

  • Page 1 Moving Head Spot LED R10Z SG LTSPOTR10Z MANUALE UTENTE USER MANUAL...

  • Page 2: Table Of Contents

    Rev. 01-05/18 INDICE: 1. INTRODUZIONE p. 3 2. ISTRUZIONI DI SICUREZZA p. 4 3. APERTURA CONFEZIONE E CONTROLLO p. 6 4. INSTALLAZIONE ED ACCENSIONE p. 7 5. ISTRUZIONI PER L'USO p. 9 6. MANUTENZIONE p. 13 7. SPECIFICHE TECNICHE p. 13 INDEX: 1.

  • Page 3: Introduzione

    1. INTRODUZIONE Grazie per avere scelto un nostro prodotto! Vi preghiamo di fare riferimento alle istruzioni e alle avvertenze contenute nel presente manuale per l’utilizzo del dispositivo e di conservarlo per future consultazioni. Il presente manuale contiene informazioni riguardanti l’installazione e l’utilizzo del dispositivo.

  • Page 4: Istruzioni Di Sicurezza

    2. ISTRUZIONI DI SICUREZZA Attenzione! Questo prodotto non è adatto ad un uso domestico. Leggere il presente manuale prima di installare e dare corrente all’apparecchiatura, seguire le precauzioni di sicurezza elencate di seguito ed osservare tutti gli avvertimenti indicati nel presente manuale e stampati sull’apparecchiatura.
  • Page 5 CLASSE DI PROTEZIONE IP20 Il dispositivo è protetto contro la penetrazione di corpi solidi di dimensioni superiori a 12 mm (0.47”) di diametro (prima cifra 2), ma non contro la caduta di gocce d’acqua, pioggia, schizzi o getti d’acqua (seconda cifra 0). Usare solo in ambienti asciutti.

  • Page 6: Apertura Confezione E Controllo

    Controllare che la scatola contenga i seguenti articoli: N° 1 SG LTSPOTR10Z N° 2 Staffe di supporto N° 1 Cavo di alimentazione N°...

  • Page 7: Installazione Ed Accensione

    4. - INSTALLAZIONE ED ACCENSIONE 4.1 - INSTALLAZIONE PRODOTTO - Non scuotere l'apparecchio. Evitare l'utilizzo di forza eccessiva durante le operazioni di installazione o fissaggio dell'unità. - L'unità può essere installata a pavimento in appoggio sugli appositi piedini in gomma, a parete, a soffitto o su truss.
  • Page 8 4.3 - COLLEGAMENTO ALLA CATENA DMX Utilizzare un cavo conforme alle specifiche EIA RS-485: bipolare intrecciato, schermato, 120Ohm di impedenza caratteristica e bassa capacità (SAGITTER SG DMX3 – SG DMX5). Non utilizzare cavo microfonico o altro cavo con caratteristiche diverse da quelle specificate.

  • Page 9: Istruzioni Per L'uso

    5. –ISTRUZIONI PER L’USO 5.1 –MAPPA DEL MENU’ Dmx Address A001 - Axxx Impostazione indirizzo DMX CH14 Modalità 14 canali Channel Mode CH16 Modalità 16 canali CH18 Modalità 18 canali Internal Program 1 - 8 Esecuzione programmi interni in modalità Function Mode Auto Run automatica con impostazione funzionamento...
  • Page 10 5.2 – MODALITA' MASTER/SLAVE In questa modalità possono essere collegate più unità insieme come un'unica catena e funzionare in modo sincronizzato. • Utilizzare un cavo DMX per collegare insieme tutte le unità dal connettore DMX OUT a DMX IN. • Definire la prima unità della catena come Master. Impostare le unità Slave selezionando la modalità...
  • Page 11 112 – 119 Arancio 120 – 127 Arancio + Bianco 128 – 189 Rotazione oraria da veloce a lenta 190 – 193 Rotazione stop 194 – 255 Rotazione antioraria da lenta a veloce Ruota Gobo 1 000 – 009 Open 010 –...
  • Page 12 160 – 191 Open 192 – 223 Strobo random da lento a veloce 224 – 255 Open Dimmer 000 – 255 Dimmer 0 – 100% Focus 000 – 255 Focus da vicino a lontano Zoom 000 – 255 Zoom da vicino a lontano Prisma 000 –...

  • Page 13: Manutenzione

    6. - MANUTENZIONE Per garantire ottime prestazioni, l’apparecchio deve essere pulito frequentemente. Scollegare l’apparecchio della corrente e lasciarlo raffreddare per almeno 35 minuti onde evitare il rischio di bruciature. Utilizzare un’aspirapolvere o compressore e una spazzola morbida o un panno per lenti per rimuovere la polvere depositata. Le lenti, come qualsiasi altra parte eventualmente danneggiata, devono essere sostituite con ricambi originali.

  • Page 14: Introduction

    1. - INTRODUCTION Thank You for choosing one of Our products! Please refer to the instructions and warnings contained in this user manual, please retain it for future reference. This manual contains information about the installation and use of the device. The information contained in this publication has been carefully prepared and checked.

  • Page 15: Safety Instructions

    2. - SAFETY INSTRUCTIONS Caution! This product is not suitable for household illumination. Please read this manual before installing and applying power to the equipment, follow the safety precautions listed below and observe all warnings in this manual and printed on. Please contact a PROEL distributor for assistance with any questions about how to activate the equipment safely.
  • Page 16 IP20 PROTECTION RATING The device is protected against the penetration of solid bodies larger than 12 mm (0,47 ") in diameter (first digit 2), but not against dripping water, rain, splashes or jets of water (second digit 0). Use only in dry areas. Inside use only. Do not expose the equipment to rain or moisture.

  • Page 17: Opening And Control

    Verify that the box contains the following items: N° 1 SG LTSPOTR10Z N° 2 Omega holders N° 1 Power cord N°...

  • Page 18: Installation And Switch On

    4. - INSTALLATION AND SWITCH ON 4.1 - PRODUCT INSTALLATION - Do not shake the device. Avoid the use of too much force during installation or unit fixing. - The unit can be installed on the floor resting on the rubber feet, on the wall, ceiling or on a truss.
  • Page 19 4.3 – CONNECTION TO THE DMX CHAIN Use a cable conforming to specifications EIA RS-485: pole twisted, shielded, 120 Ohm characteristic impedance and low capacity (SAGITTER SG DMX3 – SG DMX5). Do not use microphone cable or other cable with different characteristics than those specified.

  • Page 20: Setup

    5. - SETUP 5.1 – MENU Dmx Address A001 - Axxx DMX address setting CH14 14 channels mode Channel Mode CH16 16 channels mode CH18 18 channels mode Function Mode Internal Program 1 - 8 Internal programs in Automatic mode with Auto Run Master / Alone Master or Alone mode option...
  • Page 21 5.2 – MASTER/SLAVE MODE In this mode, more units can be linked together as a single chain and work in a synchronized way. • Use a DMX cable to link together all the units from the connector DMX OUT to DMX IN. •...
  • Page 22 190 – 193 Stop rotation 194 – 255 Backwards rotation from slow to fast Gobo 1 wheel 000 – 009 Open 010 – 019 Gobo 1 020 – 029 Gobo2 Gobo3 030 – 039 040 – 049 Gobo4 050 – 059 Gobo5 060 –...
  • Page 23 Dimmer 000 – 255 Dimmer 0 – 100% Focus 000 – 255 Focus from near to far Zoom 000 – 255 Zoom from near to far Prism 000 – 005 No prism 006 – 127 Prism 128 – 189 Forwards rotation from fast to slow 190 –...

  • Page 24: Maintenance

    6. - MAINTENANCE To ensure optimal performance, the unit must be frequently cleaned. Unplug the device from the mains and let it cool for at least 35 minutes to avoid the risk of burns. Use a vacuum cleaner or an air compressor and a soft brush or a lens cloth to remove the dust deposited. The lenses, like any other damaged part, must be replaced with original spare parts.
  • Page 28 Proel S.p.A. Via alla Ruenia 37/43 64027 Sant'Omero (TE) ITALY Tel. +39 0861 81241 Fax. +39 0861 887862 Mail: info@proel.com Web: www.proel.com...
