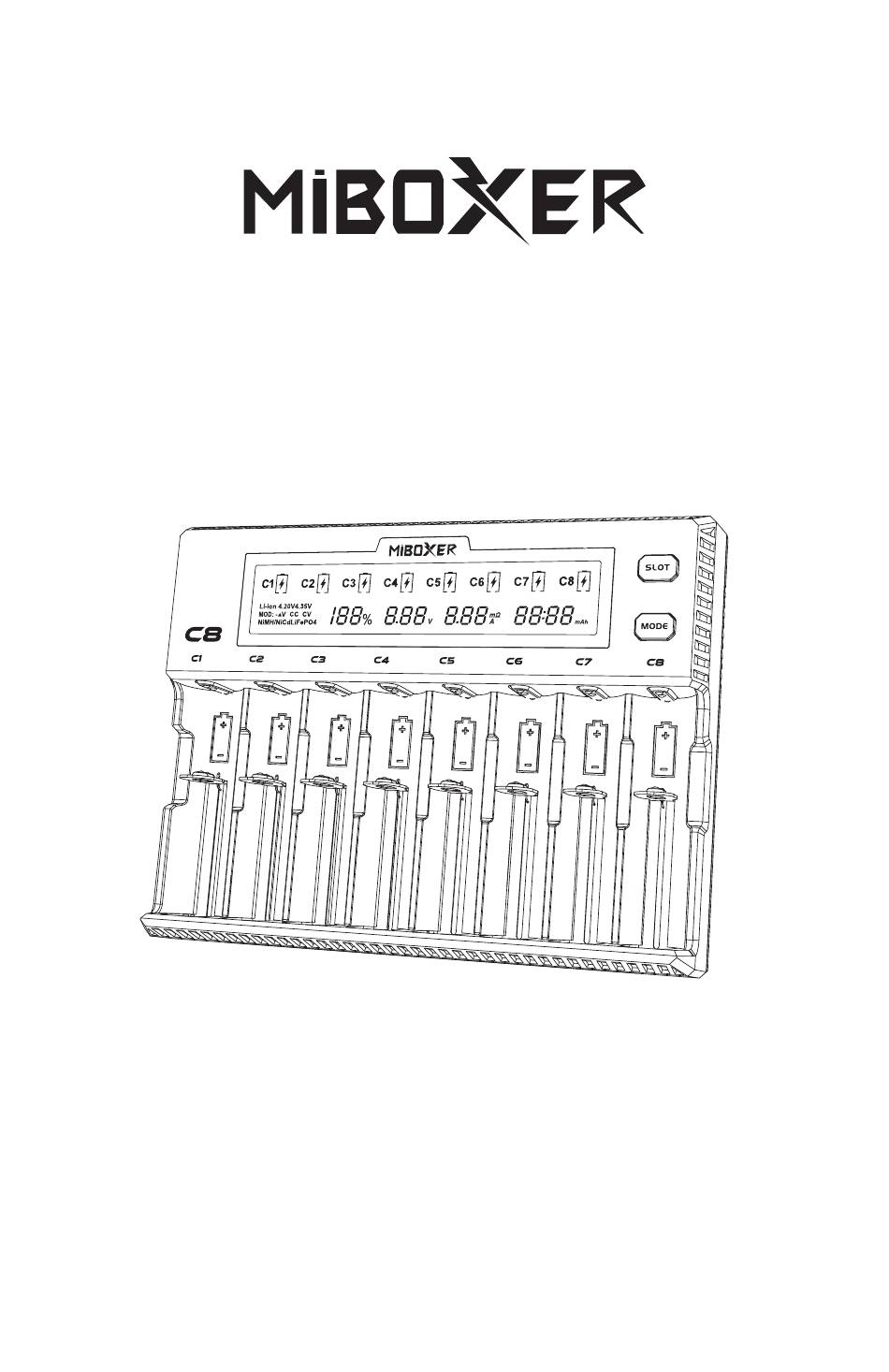

Wh ere th ere is Mi Box er there is power
C8 Smart Charger
Users Manual
C-002

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the C8 and is the answer not in the manual?

Questions and answers

Related Manuals for Miboxer C8

Summary of Contents for Miboxer C8

  • Page 1 Wh ere th ere is Mi Box er there is power C8 Smart Charger Users Manual C-002...
  • Page 2 ..........01-05 English User Manual .......06-10 Deutsch Benutzerhandbuch 日本語取扱説明書 ..........11-15 ..........16-20 简体中文说明书...
  • Page 3 English User Manual Features Compatible with: Li-ion (4.20V,4.35V) / LiFePO4(3.60V) / Ni-MH/Ni-Cd (1.48V). Suitable for different types of cylindrical rechargeable batteries. Single-channel charging current up to 1.5A. Can set any individual channels charge current, batteries type. Can set the charging current, battery type of all channels at the same time. High precision reference voltage source calibration.

  • Page 4: Lcd Display Introduction

    3. Without any setting the charger will automatically distribute the charging current according to the internal resistance of the battery. 4. Short press to switch C1-C8 channel. And the backlight of LCD will turn on. LiFePO4 / 4.35V Li-ion battery, the charger can not be identified automatically, you need to manually select the battery type.
  • Page 5 Set the batteries type Put the batteries into any slot, and quickly double press the , then the batteries symbol will flash, short press , you can switch the batteries type, you can long press to exit, or it will exit automatically after 5 seconds.

  • Page 6: Battery Activation

    Battery Activation C8 charger has an activation function for over discharged Lithium battery. When placed a battery into charging slot, C8 will auto detect the battery & activate it. If battery unable to be activated, charger will judge battery is damaged, the charging slot will display "...

  • Page 7: Warranty

    1. Broken down, Reconstructed and/or Modified by unauthorized parties. 2. Damaged from wrong operations (Installation of non-rechargeable batteries, or Violation warning operation). 3. Damaged by batteries leakage. For the latest information on products and services, please contact a local distributor or send an email to sales@miboxer.com...
  • Page 8 Deutsch Benutzerhandbuch Funktionen Kompatibel mit: Li-Ion (4.20V,4.35V) / LiFePO4(3.60V) / Ni-MH/Ni-Cd(1.48V). Es ist geeignet für verschiedene Arten von zylindrischen Akkus. Einkanaliger Ladestrom bis 1.5A. Sie können Ladestrom und Batterietyp jedes Kanals einstellen. Sie können gleichzeitig Ladestrom und Batterietyp jedes Kanals einstellen. Hohe Präzision Referenzspannung Ursprungs-Kalibrierung.
  • Page 9 Ladegerät automatisch den Ladestrom entsprechend der internen Widerstände der Batterie ausgeben. 4. Kurzes Drücken um zu den C1-C8 Kanal Informationen zu wechseln und die LCD Hintergrundbeleuchtung wird eingeschalten sein. LiFePO4 / 4.35V Li-Ion Batterie, das Ladegerät kann nicht automatisch identifiziert werden, Sie müssen die Batterie Art manuell auswählen. Wenn das LiFePO4 nicht manuell eingestellt ist, das Ladegerät wird die Batterie...
  • Page 10 Das Batterien Band einstellen Geben Sie die Batterien in jeglichen Steckplatz und doppelklicken Sie schnell den , dann wird das Batterien Symbol zu blinken beginnen. Kurzes drücken auf , Sie können das Batterien Band wechseln, Sie können lange auf drücken um es abzubrechen oder es wird automatisch nach 5 Sekunden abbrechen.
  • Page 11 Batterieaktivierung C8 Ladegerät hat eine Aktivierungsfunktion für tiefentladene Lithium Batterie. Wenn Sie eine Batterie in einen Lade-Steckplatz geben, wird C8 automatisch die Batterie erkennen & diese aktivieren. Wenn die Batterie nicht in der Lage ist aktiviert zu werden, dann wird das Ladegerät annehmen, dass die Batterie beschädigt ist, der Lade-Steckplatz wird “...

  • Page 12: Garantie

    2. Von falschen Teilen beschädigt (Installation von keinen wieder aufladbaren Batterien oder Gewalt Warnung Inbetriebnahme). 3. Von Batterien Undichtheiten beschädigt. Für die neueste Information über Produkte und Service, kontaktieren Sie bitte unseren örtlichen Miboxer Händler oder senden Sie eine E-mail an sales@miboxer.com...
  • Page 13 （日本語） C8取扱説明書 特長 対応充電池 ： Li-ion (4.20V,4.35V) / LiFePO4 (3.60V) / Ni-MH/Ni-Cd (1.48V) 様々なタイプの円筒型リチウムイオン充電池に適格 1.5Aまでのシングルチャンネル充電電流  充電電流は手動設定が可能 充電池のタイプと電流範囲の設定を8スロッ ト同時に設定可能 高精度な電圧電源校正 充電池が満充電になると充電を自動的に停止 充電池の逆挿入及びショート保護機能付 自動的に充電池を検出して充電ステータスを表示 自動的に充電池の内部抵抗を測定 自動的に充電池パワーのパーセンテージを検出 充電により充電池の容量を測定 相互干渉の無い 8 チャンネル独立充電管理 小容量充電池の充電に対応 リチウムイオン充電池の回復機能に対応 DC12Vカーチャージャーに対応 難燃ポリカーボネート製 優れた放熱設計 優れた電子回路設計、 12ヵ月保証 パラメーター 入力電圧 ： DC12V  3A( 5.5*2.1mm) 出力電圧 ： 4.35V±1% / 4.20V±1% / 3.60V±1% / 1.48V±1% 出力電流 ： Li-ion / LiFePO4 ( MAX 1.5A*4 / 0.8A*8 ) Ni-MH / Ni-Cd ( MAX 1A*8 ) 寸法...
  • Page 14 充電電圧 内部抵抗 電池容量 タイプ パーセンテージ 充電電流 充電時間 充電池の検出とエラー 充電池のアクティベーシ ョンと検出 エラー 充電池が逆向きに挿入されている時 現チャンネルの充電池シンボルが 点滅して     を表示します “           ” 充電池がショートを起こしている時 充電池が正しく入っていてチェックがOKなら、 通常の充電段階に入ります 操作方法 1.電源に接続します。 2.充電池をいづれかのチャンネルに入れます。 C8は充電池に関連するデータを検出し てLCDスクリーンに表示します。 3.何ら設定操作は不要です。 C8は充電池の内部抵抗に応じて自動的に充電電流を配 給します。 4.   を短く押してC1〜C8チャンネルの表示を切替えます。 また、 LCDのバックライ トを点灯します。 LiFePO4 / 4.35V Li-ion 充電については、 C8は自動的に特定できないので 、 充電池のタイプを手動で選択する必要があります。 もしLiFePO4が手動で 設定されなければ、 C8は 4.2V Li-ion として充電し、 充電池が破裂する危険 注意 性があります。...
  • Page 15 ます。 操作が無ければC8は5秒以内に全ステータスチェックから戻ります。 1.全ステータスチェックでは、    を長押しして全スロッ トの充電電流を設定でき ます。 2.全ステータスチェックでは、    を素早く2回押して全スロッ ト充電池のタイプを 変更できます。 補足 ： 全選択モードは充電池が入っているスロッ トに限り有効です。 また、 このモード ではNi-MH/Ni-Cdタイプを選べません。 充電によ り充電池の容量を測定 充電池をいづれかのスロッ トに入れると、 C8は自動的に累積容量(mAh)を計測します。 “   ”が点滅している時、 mAhは現在までの累積容量を意味します。 “   “が常時点灯している時、 mAhは充電された全容量を意味します。 補足 ： 低電圧の充電池をC8に入れて、 C8が充電を完了した場合、 mAhは充電池の総容 量を意味します。 充電池の Li-ion(4.20V / 4.35V) LiFePO4(3.60V) Ni-MH / Ni-Cd(1.48V) タイプ 低電圧 電圧 < 3.40V 電圧 < 3.00V 電圧 < 1.05V...
  • Page 16 充電池のアクテ ィベーシ ョン C8チャージャーには過放電されたリチウムイオン充電池にアクティベーションをかけ る機能があります。 充電スロッ トに充電池が入れられたら、 C8は自動的に充電池を検 出してアクティベーションをかけます。 もし充電池へのアクティベーションが効果無け れば、 C8はその充電池は損傷していると判定します。 充電スロッ トは ”   “ を表示 して充電を中止します。 リチウムイオン充電池の回復機能 リチウムイオン充電池が0Vまで過放電されている場合、 C8は過放電された充電 池が回復するようにトリクル充電を行います。 充電池の電圧は徐々に上昇し、 回 復OKになると、 通常の充電モードに入ります。 もし充電池の電圧が長時間掛けても上昇できなければ、 C8は損傷した充電池で あると判定します。 対応チャンネルは“ ”を通知して、 充電を中止します。 充電の自動停止 充電池が満充電になった後、 LCDには ”    “ が表示されます。 同時にC8は充電 を自動的に停止して、 過充電により充電池の寿命が縮むのを回避します。 高感度な-ΔV判定モードでNi-MH / Ni-Cd充電池の 真の満充電を確実化 Ni-MH及びNi-Cd充電池については、 -ΔV判定を加えて充電池のステータスを検出そ して充電停止時間をより精確に判定します。 これによりNi-MH及びNi-Cd充電池は過充...
  • Page 17 や設定だと充電器を損傷、 もしくは火災や破裂を起こす恐れがあります。 6. 作動中の充電器の傍から離れて放置しないで下さい。 何かしら動作不良が見つかっ たら、 充電器の作動を直ぐに終わらせ、 ユーザーマニュアルを御覧ください。 7. 正式な許可なく この充電器を解体、 組み立てや改造しないで下さい。 充電器を損傷 し、 破裂の恐れすらあります。 保証       保証は正規の販売元からご購入された製品にのみ提供されます。 この規 約は全ての製品に適用されます。 ご購入日より15日以内であれば、 到着時に損傷/故障 した全ての製品は、 地元販売店を通して代品と交換することができます。 15日以降は、 ご購入日より12ヵ月(1年)間に渡り、 故障/動作不良を起こしている全ての製品は無償修 理を受けられます。 12ヵ月(1年)を超えると、 制限保証が適用され、 人件費と整備費は保 証の対象になりますが、 付属品や交換部品の費用は対象外となります。 製品に次の事情がある場合、 保証は無効になります。 1. 破壊行為、 非正規業者による解体や改造 2. 誤った使用方法(例え 充電式ではない電池を挿入や、 注意事項違反)による損傷)。 3. 電池の液漏れによる損傷 製品やサービスの最新情報については、 地元販売店か sales@miboxer.comへemail でお問い合わせ下さい。...
  • Page 18 简体中文说明书 产品特性 兼容锂电池 （4.20V,4.35V） 、 磷酸铁锂 （3.60V） 、 镍氢/镍铬 （1.48V） 四种规格 电池充电 适用不同型号的圆柱形可充电池充电 单通道充电最高1.5A 可设置任意一通道的充电电流、 电池类型 可同时设置所有通道的充电电流、 电池类型 高精度基准电压源校准 电池充满后自动停止充电 具有电池防反接与防短路功能 自动检测电池并显示充电状态 自动测量电池内阻、 充电测量电池容量 自动检测电量百分比 支持8通道独立充电， 互不影响 支持小容量电池充电 支持锂电池修复功能 支持DC12V车充 采用PC防火阻燃材料制造 优良散热设计 优良的电路设计， 1年超长质保 产品参数 输入电压： DC12V 3A (5.5*2.1mm) 输出电压： 4.35V±1% / 4.20V±1% / 3.60V±1% / 1.48V±1% 输出电流：...
  • Page 19 报错提示 电池反接时 当前通道电池符号闪烁， 同时显示 “ ” 。 电池出现短路时 正确放入电池， 检测OK后， 进入正常充电状态。 使用说明 1. 连接电源。 2. 将电池放入任意通道， 充电器自动识别电池类型， 并开始检测电池相关数据， 显示在LCD屏上。 3. 在不对充电器进行设置时， 充电器会根据电池内阻自动分配充电电流。 4. 短按 切换 C1-C8 通道的信息显示， 同时会开启LCD背光灯。 LiFePO4 / 4.35V Li-ion 电池,充电器不能自动识别， 需要用户手动 选择电池类型。 LiFePO4如不手动设置， 充电将会按照Li-ion 4.2V标准充电， 电池 将有爆炸风险。...
  • Page 20 电池类型设置 将电池放入任意通道， 双击 键， 电池类型闪烁， 短按 键， 循环切换电 池类型， 选择好后5秒自动退出， 或长按 键退出。 充电电流设置 1. 将电池放入任意通道。 2. 长按 键直至LCD屏上 “ ” 闪烁， 再短按 键选择充电电流， 选择好后5秒自动退出， 或长按 键确认并退出。 Li-ion(4.20V / 4.35V) / LiFePO4(3.60V) Ni-MH / Ni-Cd(1.48V) 0.1A / 0.2A / 0.3A / 0.4A / 0.5A / 0.1A / 0.2A / 0.3A / 0.4A / 0.5A / 充电电流...
  • Page 21 电池激活功能 充电器对带电池保护电路的过放锂电池具有激活功能， 当放入电池后， 充电器将 对电池进行检测和自动激活， 如果充电器无法激活电池将会认为是已损坏电池， 对应通道提示 “ ” ， 并停止充电。 锂电池修复功能 当锂电池过放到 0V 时， 充电器会对过放电池涓流充电进行修复， 电池电压会慢慢 升高， 修复OK后， 进入正常充电模式。 如果电池电压长时间无法升高， 充电器认为是已损坏电池， 对应通道提示 “ ” ， 并停止充电。 电池充饱 自动停止充电 电池充饱后， LCD屏显示 “ ” ， 充电器自动停止充电， 防止电池因为过充而 缩短电池使用寿命。 高灵敏- V判饱方式 让Ni-MH/Ni-Cd电池达到真正饱和 △...
  • Page 22 保修服务 产品拥有售后保修服务。 在购买本产品的15天内， 如果有任何质量问题 均可向经销商要求免费更换。 在购买本产品享有长达1年免费保修服务。 免费保修不适用于以下情况： 1. 人为破坏， 拆解， 改装本产品。 2. 错误操作导致产品损坏(如装反电池、 放入不可充电池或违反警示操作等)。 3. 电池漏液导致产品损坏。 需要 的保修服务， 请联系当地的代理商或发邮件到 sales@miboxer.com...

  • Page 23: Packing List

    Packing list Name Quantity C8 Charger 1 PC User Manual 1 PC AC to DC 12V/3A 1 PC Power Supply MiBoxer Hi-Tech Co.,Ltd. Add: 2 Floor Building 4, Good Mind Industry, No.68 ChaoYang Road, YanLuo Street, Bao’an District, ShenZhen City, China E-mail: sales@miboxer.com...
